3D-geprinte maanfaseklok

Over dit project

Als u niet weet wat u met uw 3D-printer moet afdrukken, heeft u hier een eenvoudig project. Bouw een 3D-geprinte maanfaseklok voor op je bureau of op je nachtkastje.

Kenmerken:

Gedetailleerd 3D-geprint maanmodel door Dexter_New_Materials:

• Open Tools (Ubuntu/FreeCAD/Arduino)

• Open source/hardware

• Goedkope HW (Arduino, goedkope LCD)

• Slechts 79 gram filament.

• Precieze maanfasesimulatie

• Alarm

• Weklichtmodus

• Datumthermometer

• Hygrometer

• Lampmodus

• Moon FX-modi (Relax, Party)

• Heldere controle

• Verstelbare kanteling

Stap 1:Onderdelenlijst en gereedschappen

Onderdelenlijst:

• Arduino-compatibele Nano (Atmel ATmega328)

• 0,96'' OLED 128x64 met SSD1306-chip (slechts 4 pinnen)

• Neopixel of APA102C (18 LED's van een strip van 60 pixels per meter)

• Kleine RTC (DS1307 realtime klok + 24C32 EEPROM)

• DHT11 (als het de pull-up-weerstand bevat, veel beter)

• Zoemer

• 3 drukknoppen (RAFI 1.10.001.001/0104)

Hulpprogramma's:

Computer met Arduino-software:

• 3D-printer

• Soldeerbout

• Lijmpistool

• Draadstripper

• Snijder

• Elektrische tape

• Losse draad

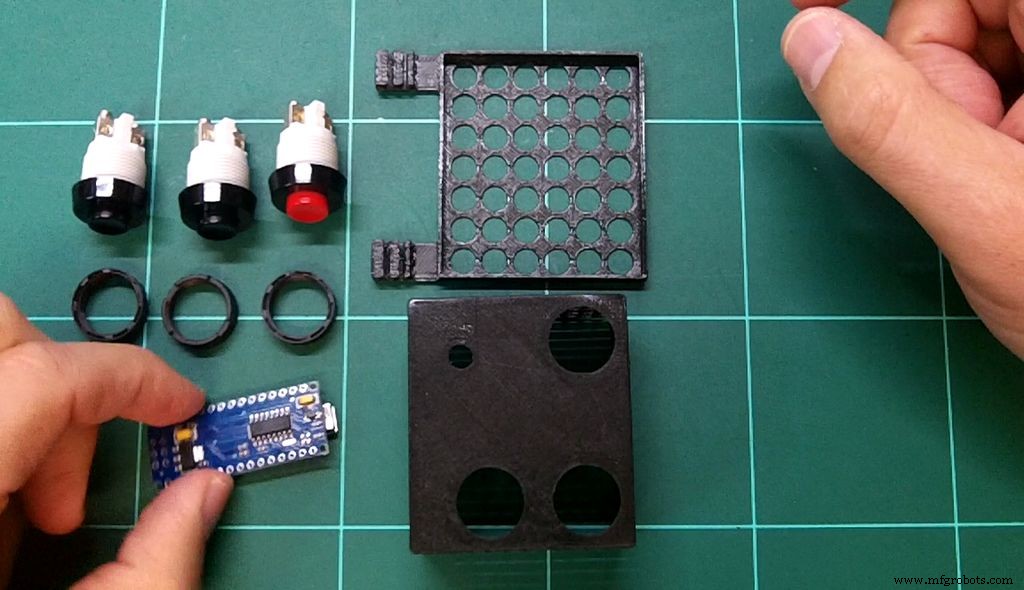

Stap 2:De onderdelen bouwen

Download onderdelen van Thingiverse of van GitHub.

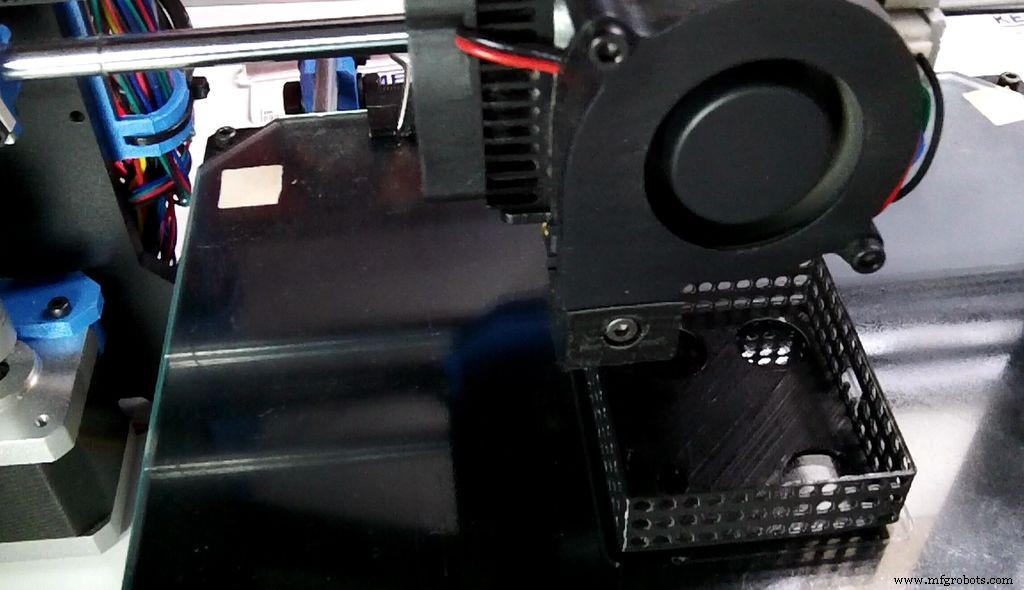

Ik heb ze afgedrukt met PLA met de (BQ Prusa i3 Hephestos), dit zijn de printerinstellingen:

• Laaghoogte =0,2 mm

• Wanddikte =1 mm

• Bovendikte =1 mm (5 lagen)

• Bodemdikte =0,2 mm (1 laag)

• Vlotten of steunen zijn niet nodig.

• Voor de maan Infill Density =0% , voor de rest van de delen infill Density =100%

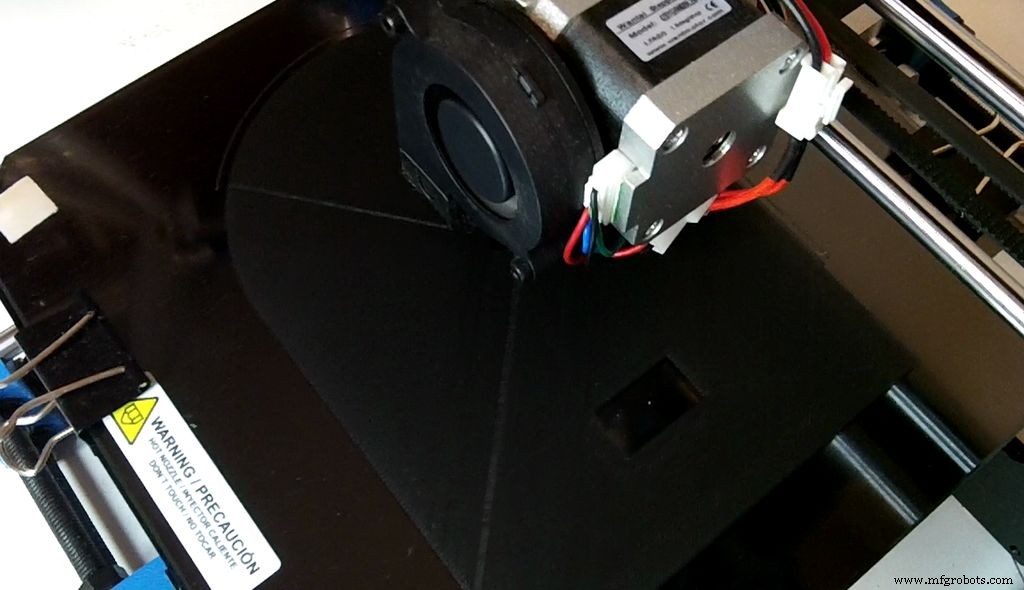

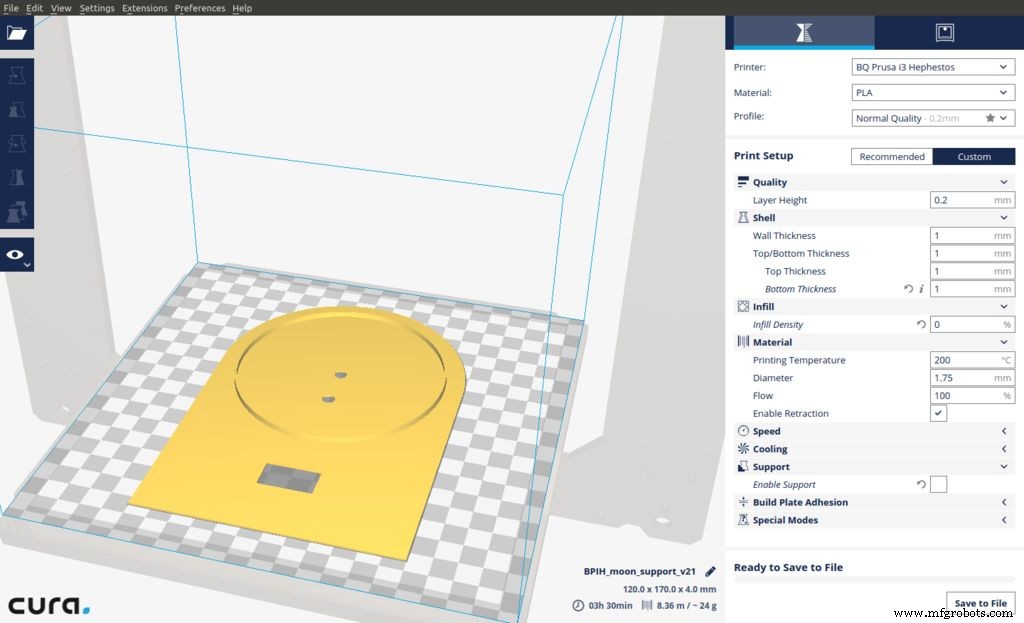

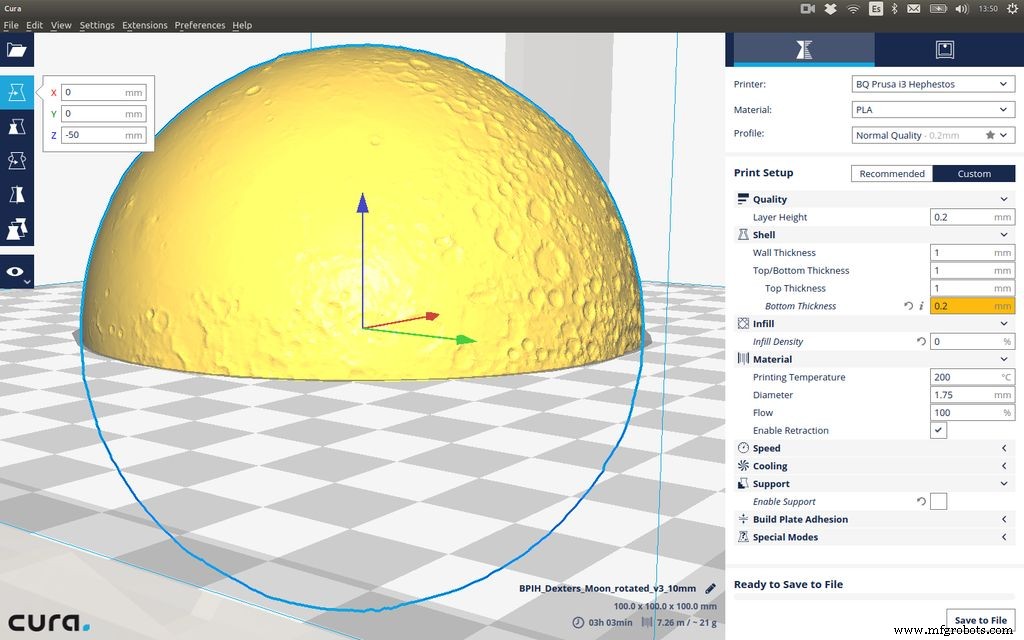

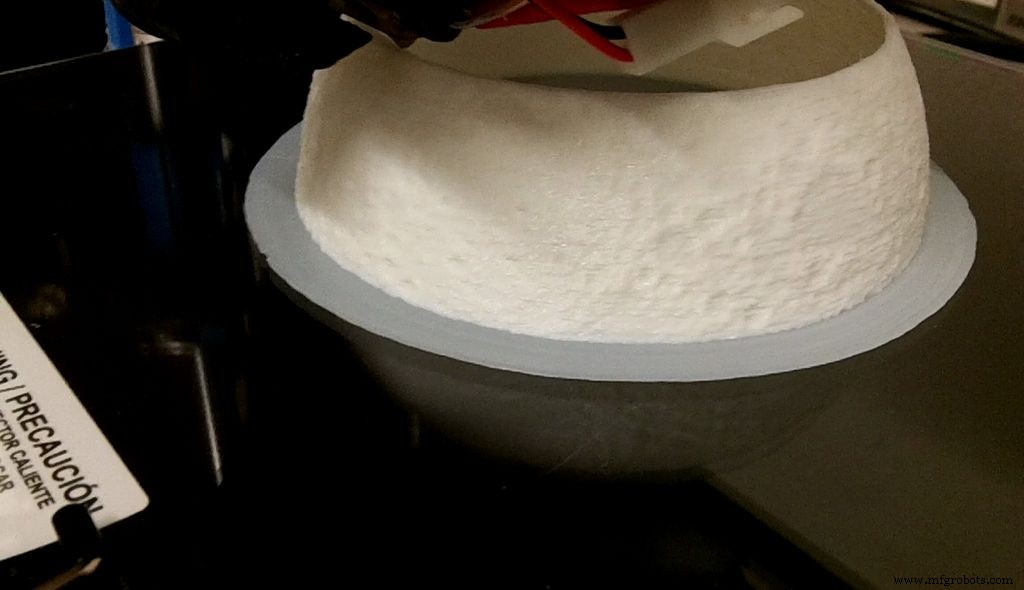

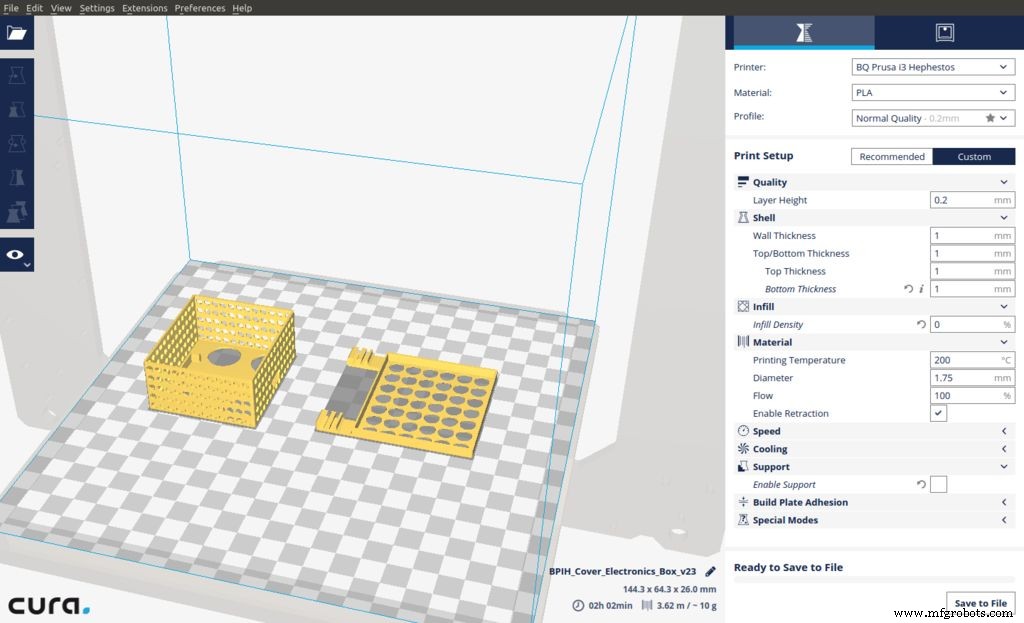

In totaal gebruik je slechts 79 gram PLA. Bekijk de screenshots van Cura voor meer details. Maan is een beetje lastig omdat je op de Z-as 5 cm naar beneden moet bewegen. Of download gewoon een geknipte versie die JetGuy "Unknown" heeft gemaakt met Netfabb.

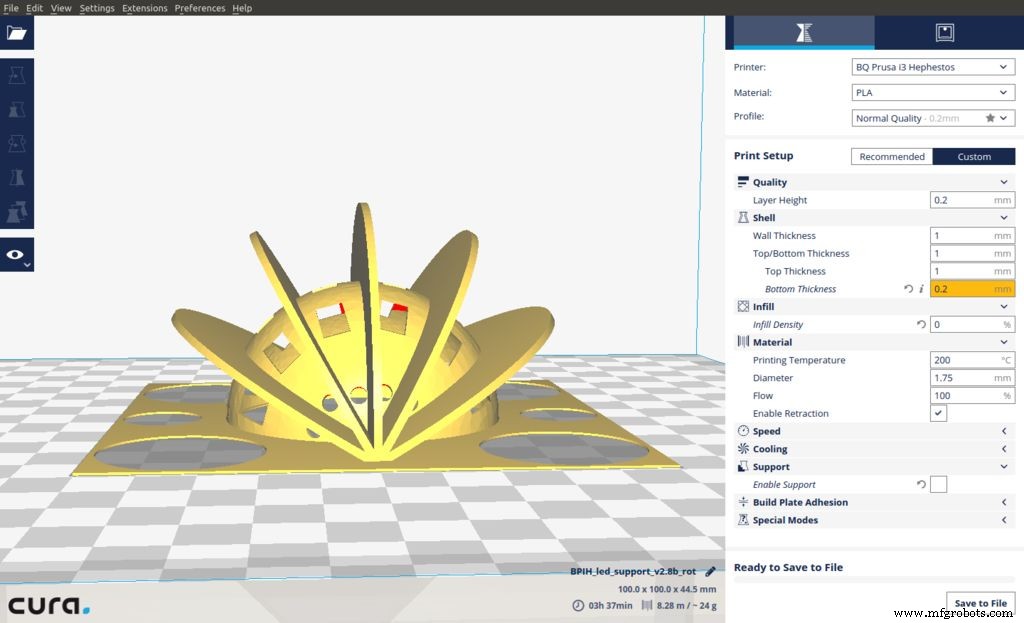

Stap 3:LED-ondersteuning

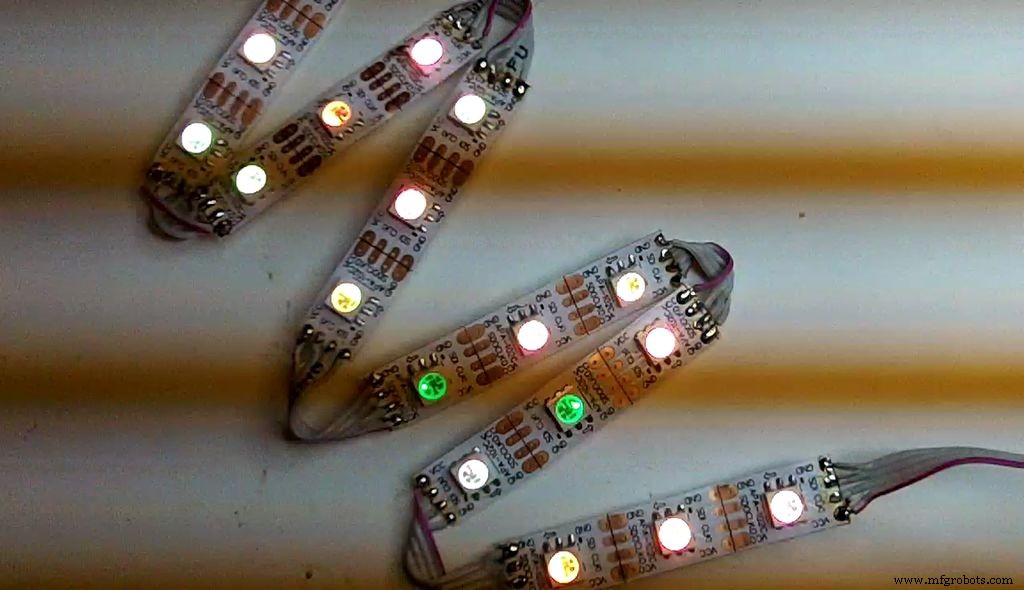

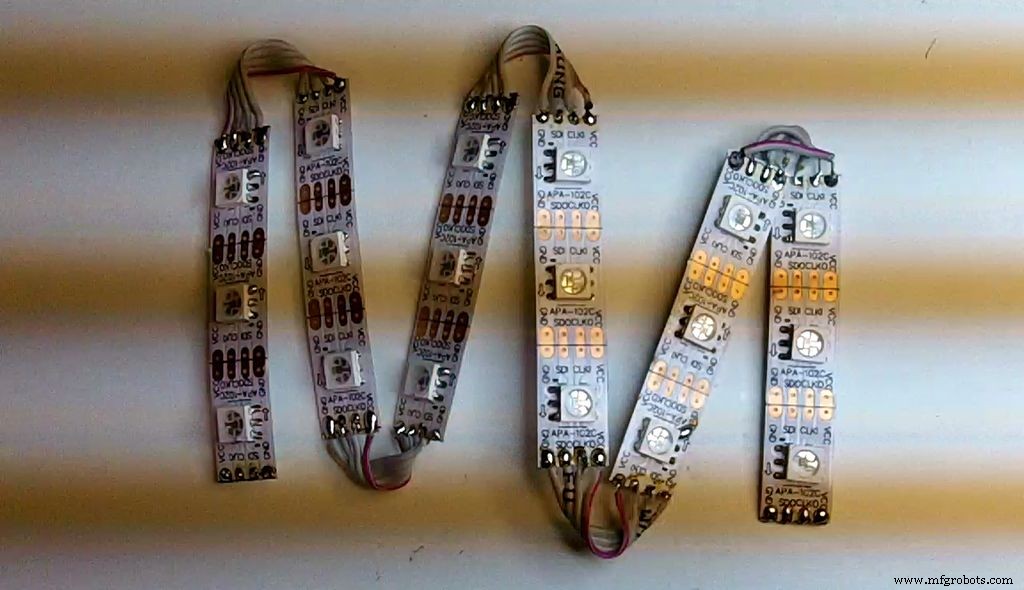

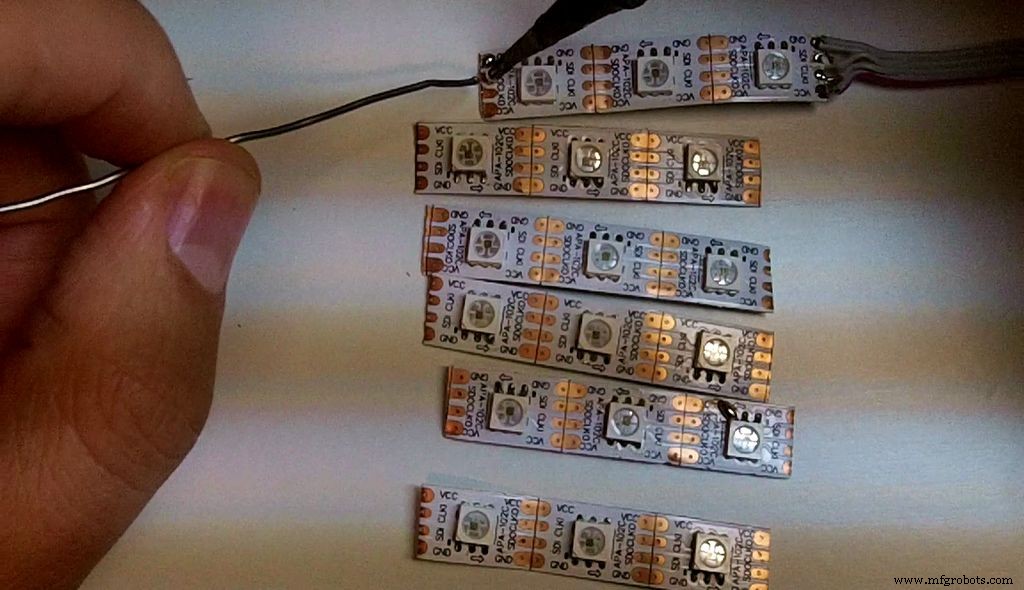

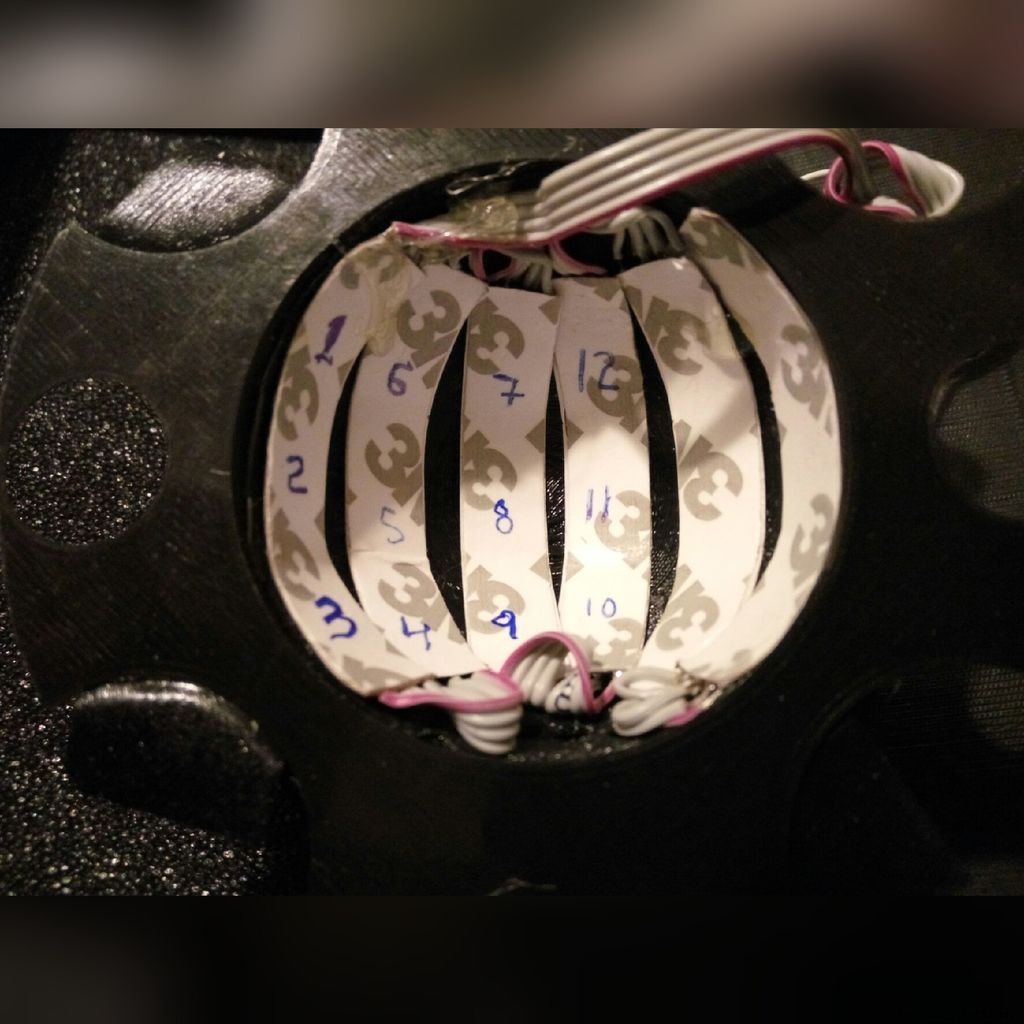

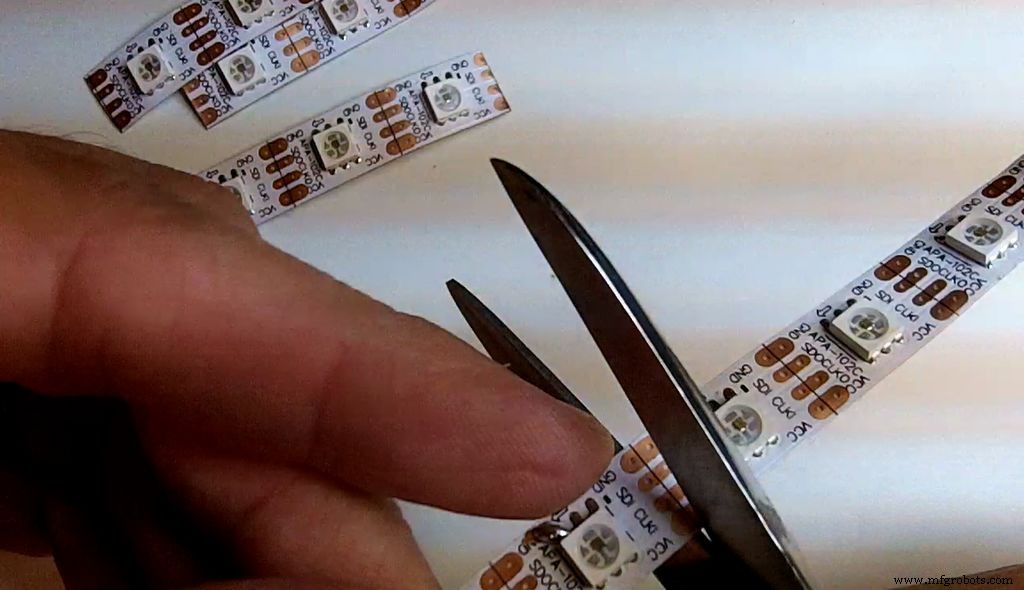

Er kan een strip Neopixel- of Dotstar-LED's worden gebruikt; het is aan te raden om een ​​strook van 60 pixels per meter te gebruiken. Snijd de ledstrip in zes stukken van drie leds. Je moet voorzichtig zijn en de pijl volgen. Dit is de oriëntatie gezien vanaf de achterkant van de maan.

| 1 | 6 | 7 | 12 | 13 | 18 || 2 | 5 | 8 | 11 | 14 | 17 | | 3 | 4 | 9 | 10 | 15 | 16 |

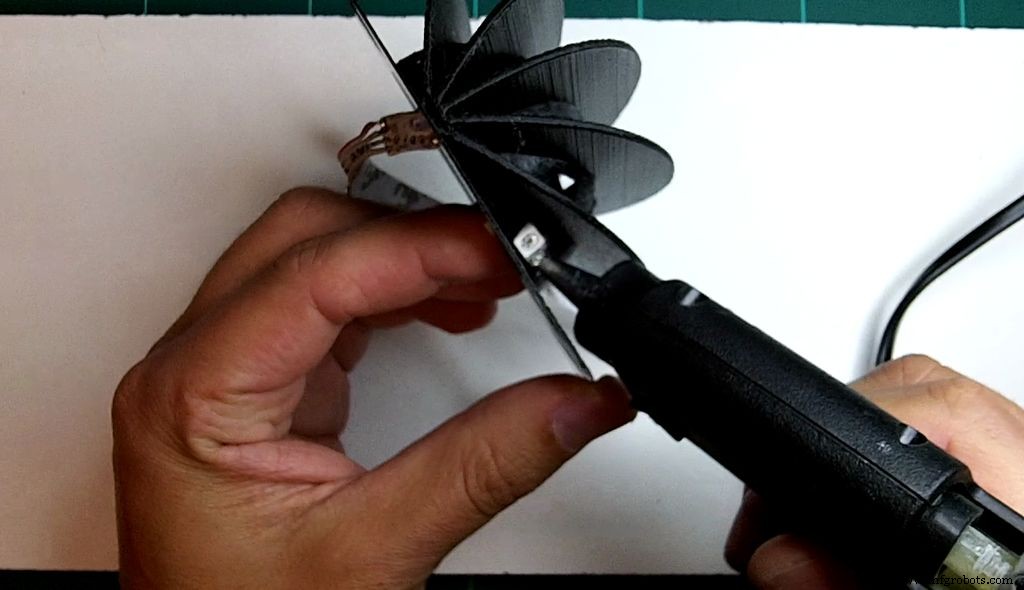

Zodra de strip is geplaatst, gebruikt u een heet lijmpistool om deze te repareren.

Stap 4:Het circuit bouwen

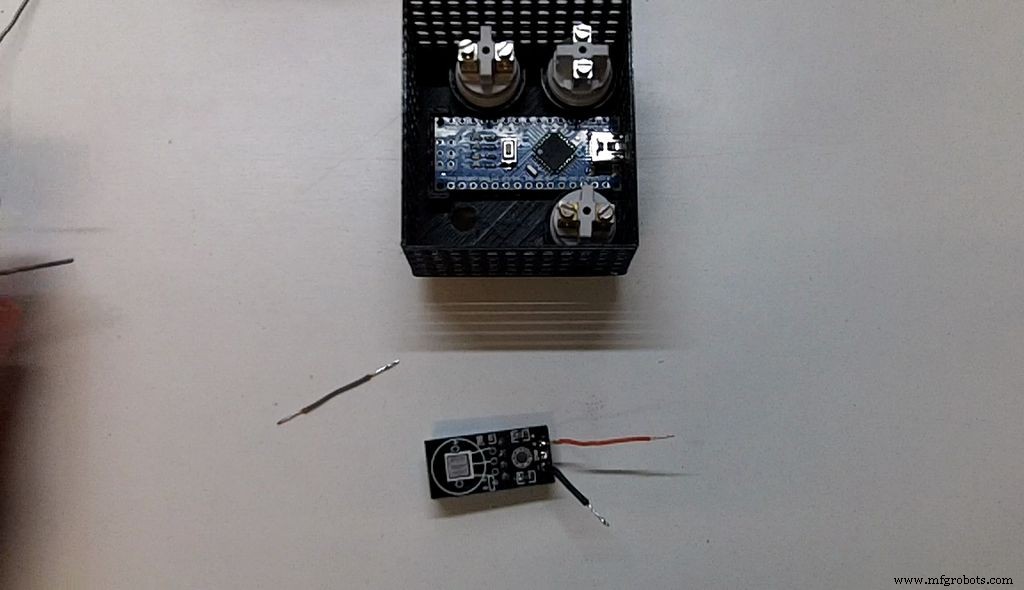

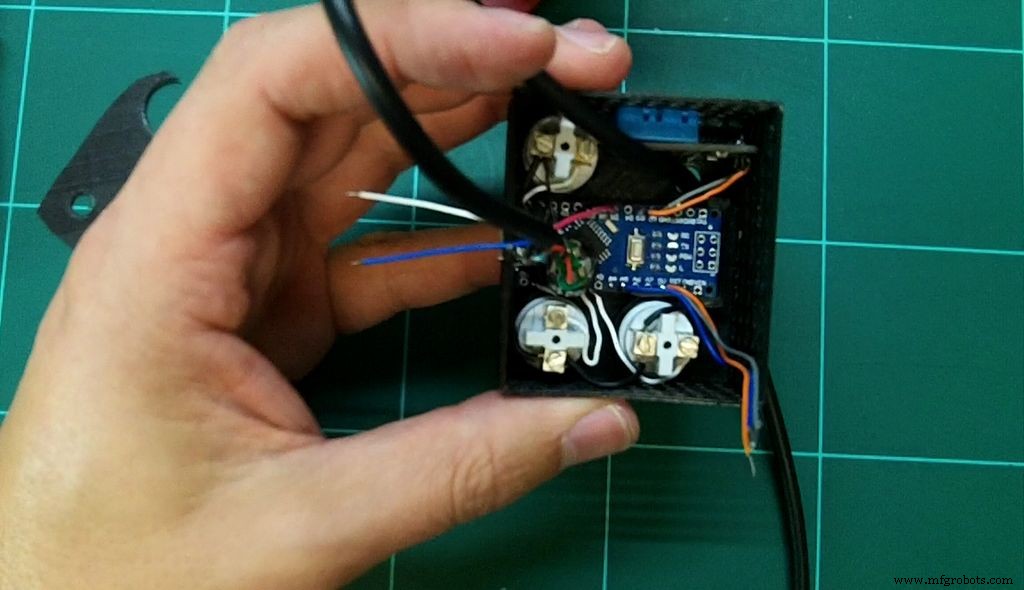

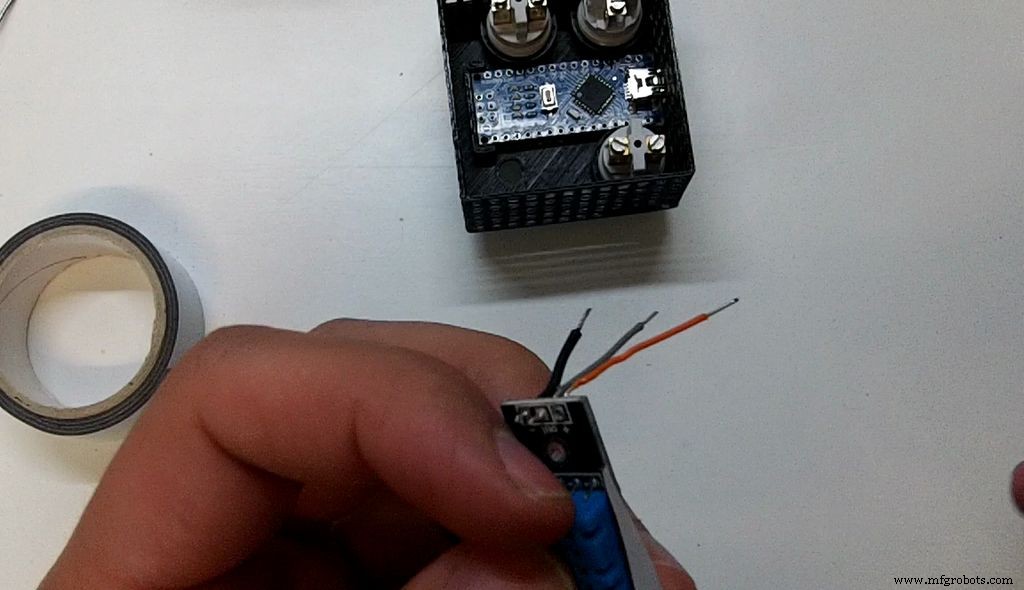

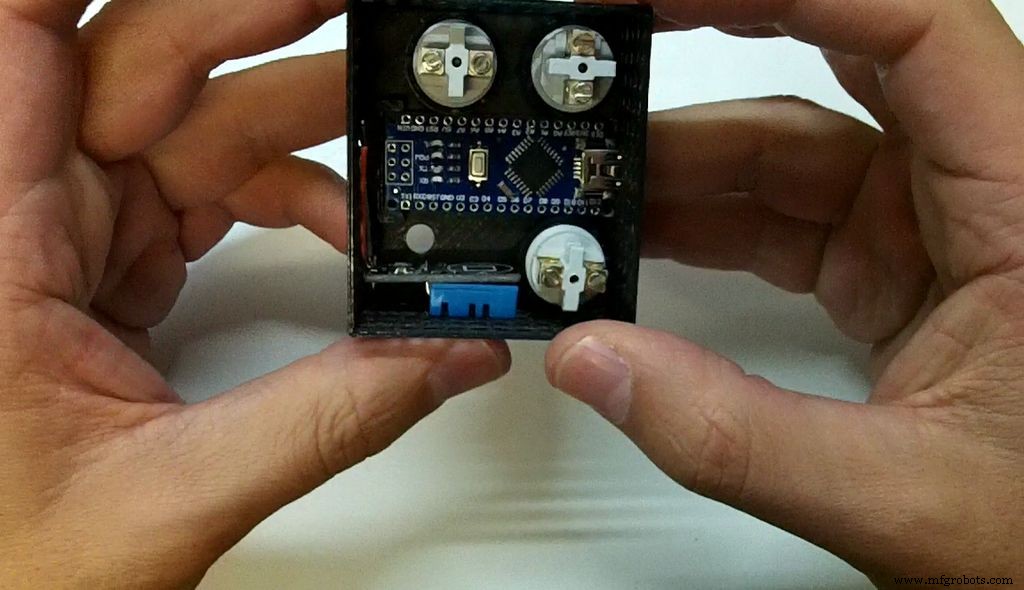

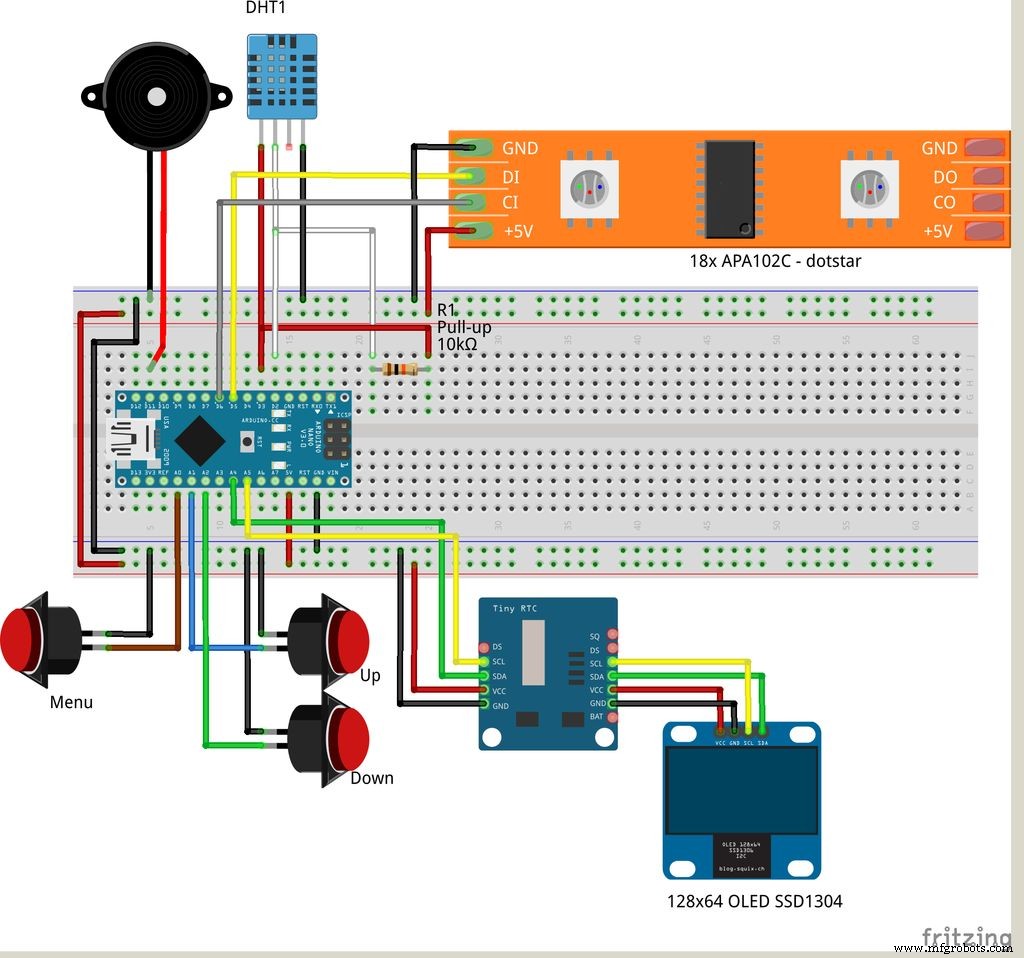

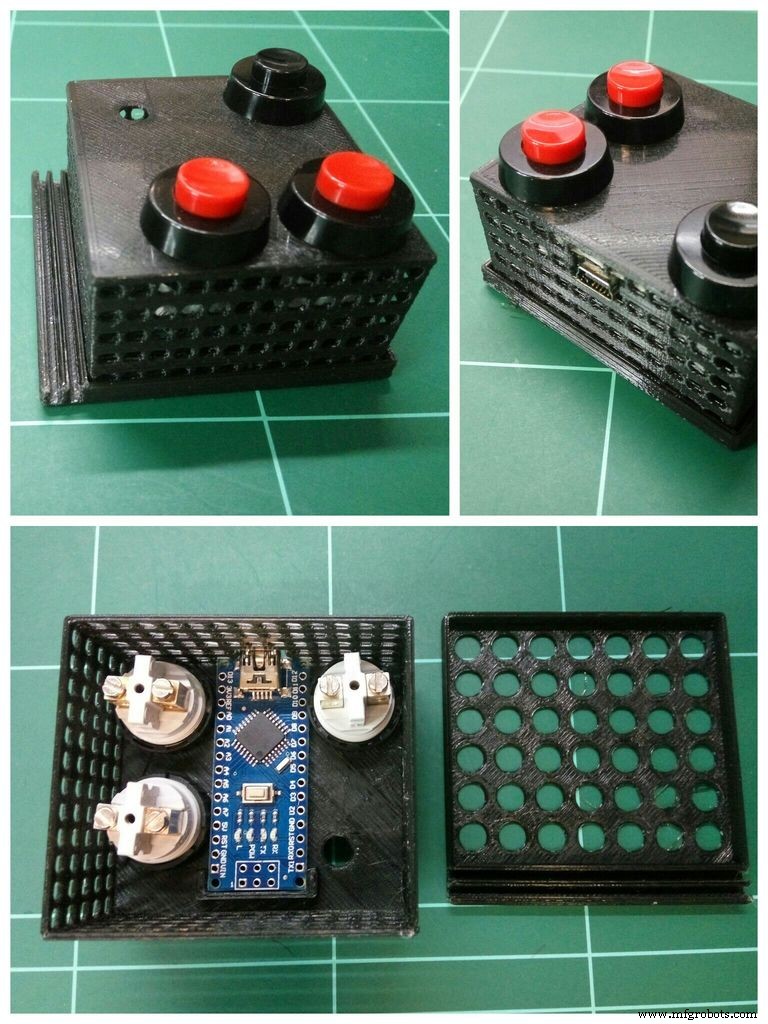

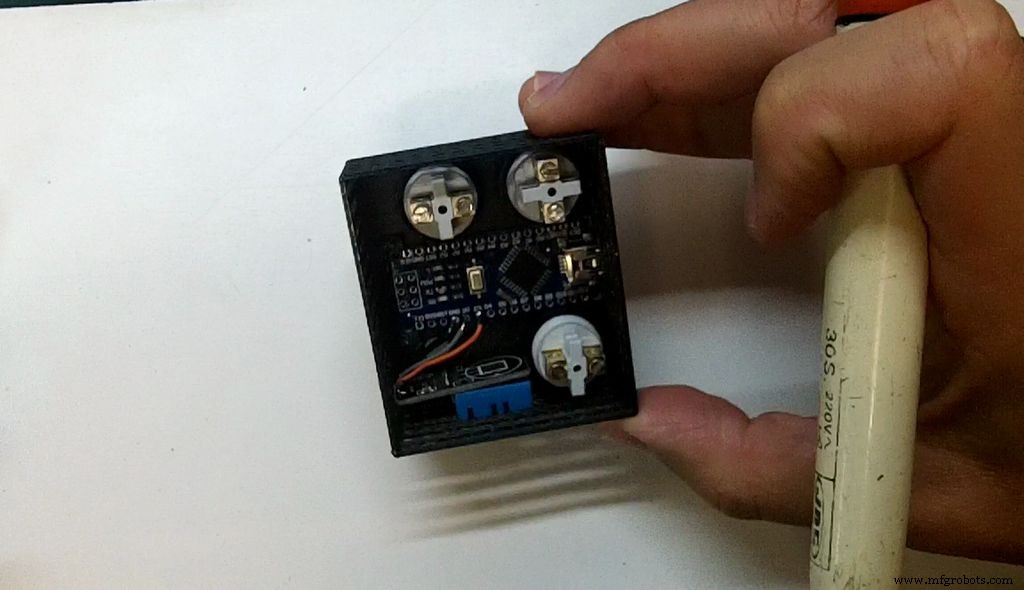

Dus nu je al je onderdelen hebt afgedrukt, ben je klaar om je circuit te bouwen. Introduceer eerst de Arduino, dan de knoppen om de Arduino te repareren. Gebruik dubbelzijdige bondingtape om de DHT11 te fixeren, gebruik er een die al de pull-up-weerstand bevat.

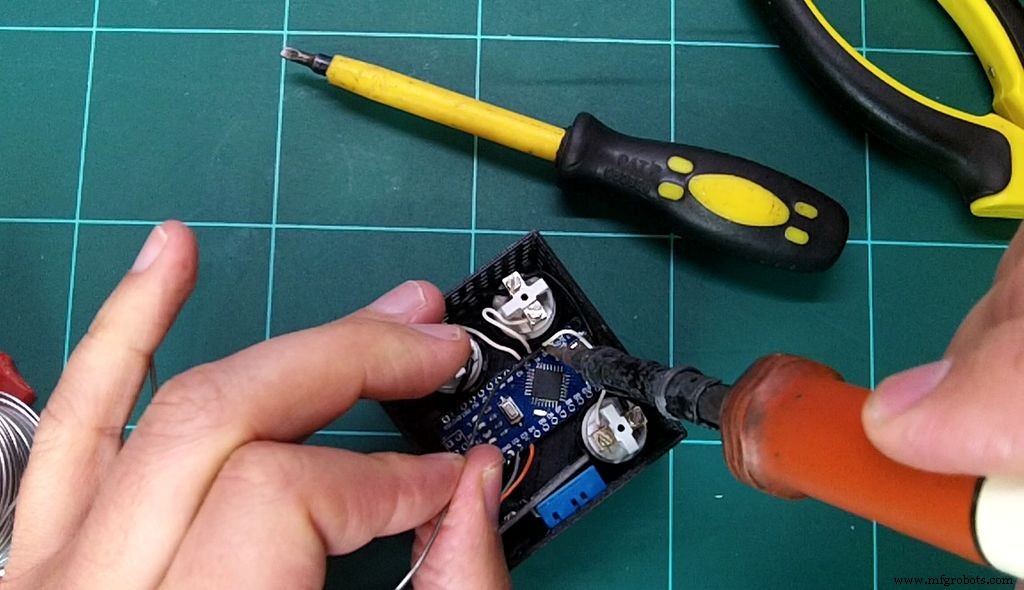

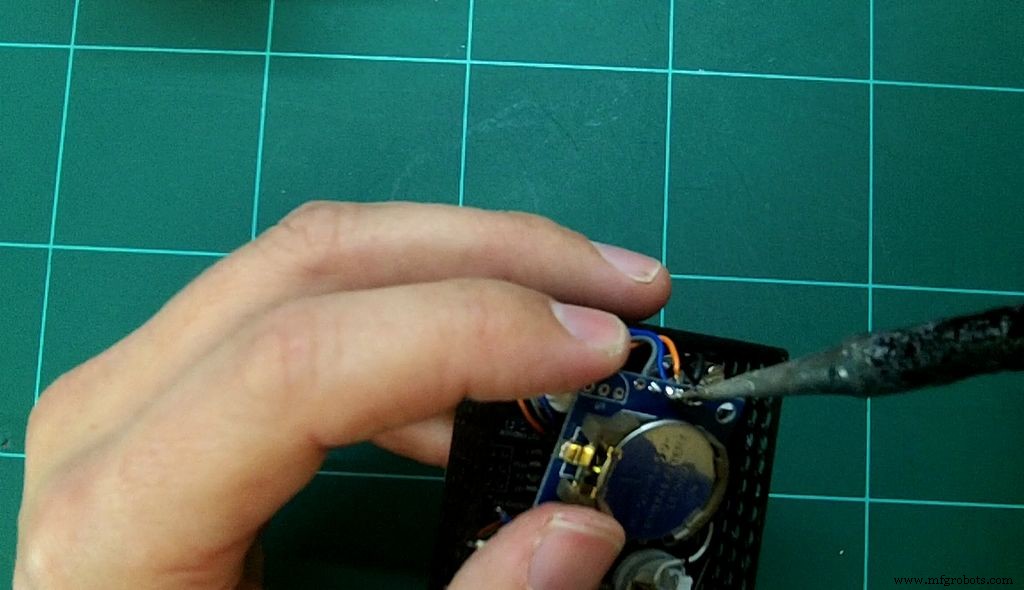

Sluit vervolgens de knoppen aan - allereerst de GND. Voeg de kleine RTC toe.

Als je een 3,6V LIR2032-batterij hebt, geweldig! Je hebt de volgende stap niet nodig. Als het een 3V CR2032-batterij bevat, moet u voorzichtig zijn met deze kleine wijziging:

• Introduceer de Arduino

• Voeg de knoppen toe om de Arduino te repareren

• Voeg de zoemer toe (afhankelijk van de zoemer moet je misschien een weerstand toevoegen)

• Voeg de draad toe die verbinding maakt met de LED van de maan

• Voeg de draden toe die op het scherm worden aangesloten

Stap 5:De code uitvoeren

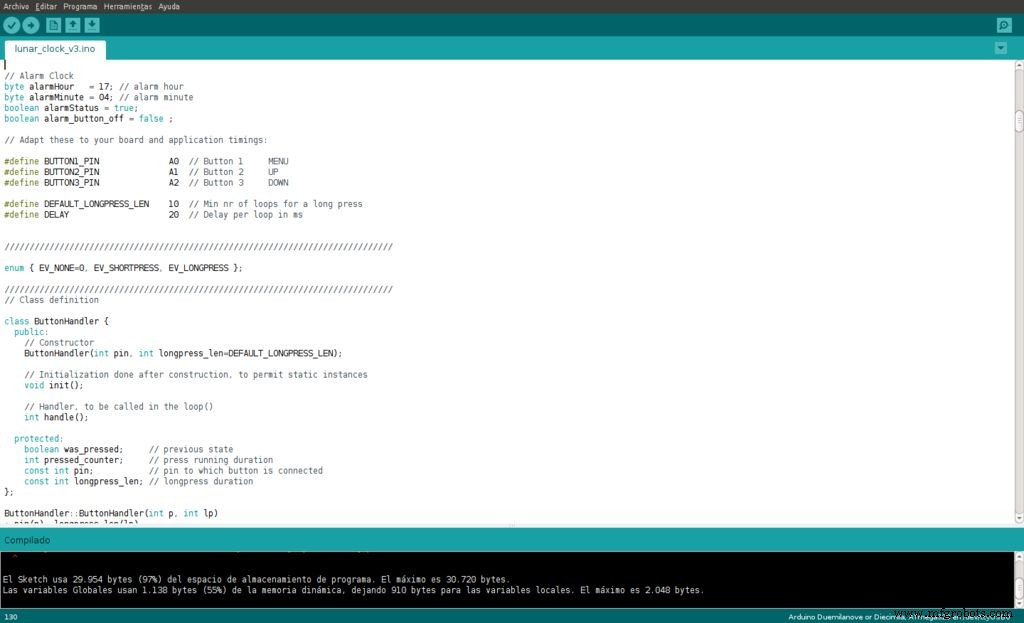

Je zou de Arduino IDE moeten hebben geïnstalleerd (ik gebruik 1.6.12). Zo ja, dan is de eerste stap om de bibliotheken hier te downloaden.

Start de Arduino IDE opnieuw en laad de software; de laatste versie vind je hier.

Compileer het, upload het en geniet ervan! Er worden binnenkort leuke nieuwe functies toegevoegd.
