Technische tekeningen lezen:een gids voor nieuwe verwerkers

Technische tekeningen zijn meer dan alleen tekeningen - het zijn gedetailleerde illustraties die alle informatie en specificaties tonen die nodig zijn om een ​​onderdeel te bouwen met behulp van een standaardformaat en terminologie. Een technische tekening definieert volledig elk detail van het onderdeel, inclusief de:

  • Afmetingen.
  • Geometrie.
  • Toleranties.
  • Materialen.
  • Montagedetails.

Weten hoe technische tekeningen moeten worden gelezen, is een essentiële vaardigheid voor elke fabrikant. Dit bericht geeft een basisoverzicht van het lezen van technische tekeningen voor thuismachinisten, hobbyisten en nieuwe verwerkers.

Basisinformatie

Wanneer u voor het eerst technische tekeningen leert lezen, kan de hoeveelheid informatie overweldigend lijken. Waar begin je?

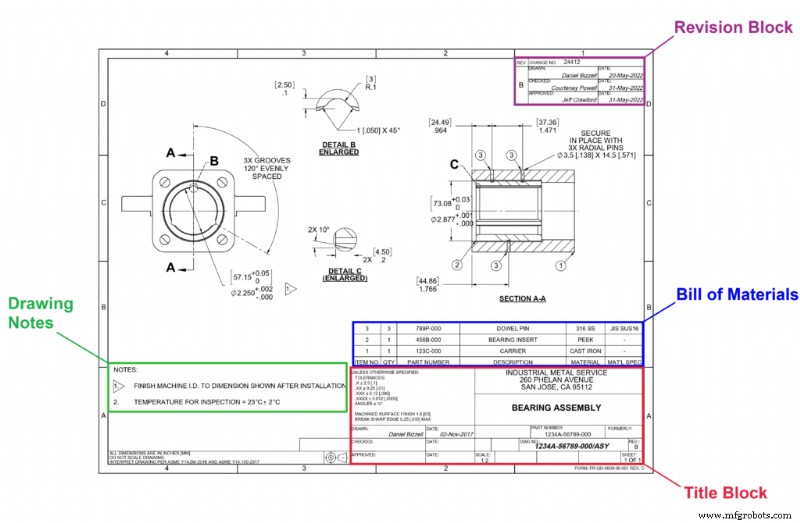

De eerste dingen waar je naar moet kijken zijn het titelblok, de revisie, de stuklijst en eventuele aantekeningen op de tekening.

Titelblok

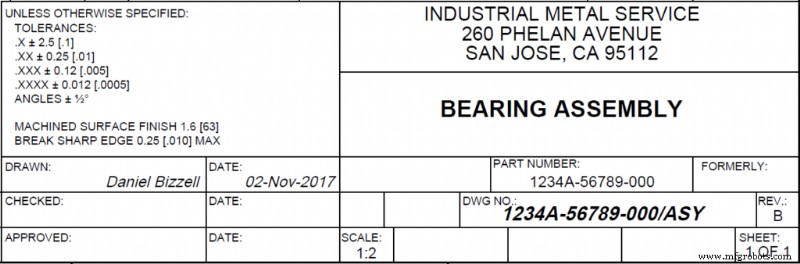

Het titelblok bevindt zich normaal gesproken in de rechterbenedenhoek van de tekening en biedt belangrijke context en details op hoog niveau, zoals:

  • Onderdeelnaam en nummer
  • Algemene toleranties
  • Eenheden (inch, millimeter, enz.)
  • Tekenschaal
  • Revisienummer

Voor fabrikanten die leren technische tekeningen te lezen, zijn de belangrijkste details in het titelblok de eenheden en algemene toleranties. Zelfs de meest ervaren verwerkers sluiten af ​​en toe per ongeluk de verkeerde eenheden aan, dus controleer altijd of u in inches, millimeters of iets anders werkt. Deze informatie kan zich buiten het titelblok bevinden - in dit voorbeeld worden de eenheden gedefinieerd in de linkerbenedenhoek.

Algemene toleranties vertellen u welke toleranties u moet gebruiken voor afmetingen waarvoor geen tolerantie is opgegeven. In deze tekening zou een afmeting met één decimaal (.X) bijvoorbeeld een tolerantie hebben van ± 2,5 inch.

Bill of Materials

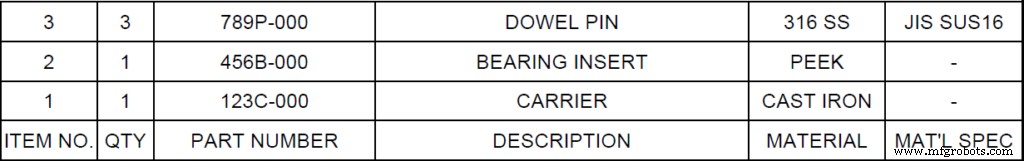

De stuklijst of stuklijst bevindt zich meestal direct boven het titelblok, in de linkerbovenhoek van de tekening of op de eerste pagina van tekeningen met meerdere vellen. Het bevat een lijst van alle materialen, onderdelen en subassemblages die in het uiteindelijke onderdeel of de assemblage gaan.

Opmerkingen

De volgende stap is om eventuele notities buiten het titelblok te lezen. Deze bevatten alle informatie die nodig is om het onderdeel te vervaardigen dat niet is opgenomen in de verschillende tekeningaanzichten en afmetingen. Opmerkingen bevinden zich meestal in de linkerbenedenhoek van de tekening en kunnen informatie bevatten zoals:

  • Inspectie- en testvereisten.
  • Oppervlaktebehandelingen, beplatingen of coatings.
  • Afwerkingshandelingen (bijvoorbeeld temperen of warmtebehandeling).
  • Toepasselijke normen en specificaties.

Tekenweergaven

Nu we de informatie op hoog niveau van de tekening hebben bekeken, kunnen we nu de tekeningaanzichten bekijken. Technische tekeningen tonen meestal een voor-, zij- en bovenaanzicht van het onderdeel. Andere zijden, vergrote aanzichten of doorsneden (aangegeven door kruisarcering) kunnen indien nodig worden opgenomen om alle kenmerken van het onderdeel te tonen.

Vaak zijn tekeningen verdeeld in zones met behulp van een raster van letters en cijfers aan de randen van de tekening. Zonering helpt om specifieke kenmerken op een tekening te lokaliseren door te verwijzen naar hun coördinaten. Detail B op de bovenstaande tekening bevindt zich bijvoorbeeld in zone D3.

Afmetingen

Afmetingen worden gebruikt om de grootte, locatie, oriëntatie, vorm of andere geometrische kenmerken van een element te definiëren. Soms worden dimensies weergegeven in zowel Amerikaanse als metrische eenheden, in welk geval de secundaire eenheden tussen haakjes staan ​​en ofwel boven of rechts van de primaire eenheden. Eenheden worden meestal niet weergegeven op de afmetingen van de tekening zelf, dus zorg ervoor dat u werkt in de eenheden die zijn opgegeven in het titelblok of elders op de tekening.

Afmetingen tussen haakjes zijn alleen ter referentie en worden niet gecontroleerd bij de fabricage van het onderdeel.

Toleranties

Eenmaal vervaardigd, variëren alle onderdelen enigszins in hun werkelijke afmetingen. Toleranties bepalen de hoeveelheid acceptabele variatie in een specifieke dimensie. Als ze worden weergegeven, liggen ze naast de nominale afmeting. Alle afmetingen moeten een tolerantie hebben. Als er geen is gespecificeerd, zijn algemene toleranties van toepassing.

Er zijn vier verschillende soorten toleranties:

  • Bilaterale toleranties toon de toegestane tolerantie in beide richtingen vanaf de nominale afmeting (bijvoorbeeld ±.004).
  • Eenzijdige toleranties toon de toegestane tolerantie in slechts één richting (bijvoorbeeld +.004).
  • Grenstoleranties zowel de maximale als de minimale afmetingen weergeven die voor een functie zijn toegestaan.
  • Toleranties met enkele limiet definieer één limietdimensie (een maximum of een minimum).

Technische tekeningsymbolen lezen

Toleranties zijn niet alleen van toepassing op afmetingen, ze kunnen ook van toepassing zijn op andere kenmerken, zoals positie of vlakheid. Om dit soort toleranties te definiëren, gebruiken technische tekeningen een standaardsysteem van symbolen genaamd Geometrische Dimensionering en Tolerantie (GD&T).

Er zijn 14 standaard geometrische tolerantiesymbolen die worden gebruikt bij geometrische toleranties zoals gedefinieerd door ASME Y14.5:

Symbool Naam Beschrijving
Rechtheid Bepaalt de rechtheid van een oppervlak, rand of as. Het definieert de maximaal toegestane variatie van een kenmerk van een perfect rechte lijn.
Vlakheid Bepaalt de uniformiteit van een plat oppervlak. Het definieert een 3D-tolerantiezone tussen twee parallelle vlakken aan weerszijden van het oppervlak. Alle punten op het oppervlak moeten tussen deze twee vlakken liggen.
Circulariteit Bepaalt de vorm van een cirkelvormig object door een 2D-tolerantiezone tussen twee concentrische cirkels te definiëren. De afmetingen van de cirkel moeten binnen de tolerantiezone vallen.
Cilindriciteit Bepaalt de vorm van een cilindrisch object door de rondheid en rechtheid van de as te regelen.
Profiel van een oppervlak Definieert een 3D-tolerantiezone rond een oppervlak. Aan het oppervlak gemeten punten moeten binnen deze tolerantiezone liggen. Gebruikt voor gebogen of complexe oppervlakken waar andere toleranties niet gemakkelijk toepasbaar zijn.
Profiel van een lijn Als oppervlakteprofiel, maar definieert een 2D-tolerantiezone rond een as of rand.
Hoogheid Bepaalt de loodrechtheid tussen twee oppervlakken of een as en een oppervlak.
Hoekigheid Bepaalt de oriëntatie van een object onder een gespecificeerde hoek.
Parallelisme Bepaalt de parallelliteit van twee lijnen of oppervlaktekenmerken.
Positie Bepaalt de exacte locatie en oriëntatie van een element door de maximaal toegestane afwijking van de "ware positie" te definiëren op basis van het model.
Concentriciteit Bepaalt de concentriciteit van de as van een cirkelvormig object of objecten rond een centrale referentie-as.
symmetrie Controleert de symmetrie van twee oppervlakken rond een centraal referentievlak.
Cirkeluitloop Een 2D-maat van een cirkelvormig profiel ten opzichte van een referentie-as. Net als bij circulariteit, inspecteert het hoe goed een cirkelvormige doorsnede overeenkomt met een perfecte cirkel.
Totale uitloop Bepaalt de locatie, oriëntatie en cilindriciteit van een cilindrisch oppervlak ten opzichte van een referentie-as.

Dit zijn slechts de basisprincipes van GD&T, maar ze zouden voldoende moeten zijn om u te helpen begrijpen wat u maakt terwijl u technische tekeningen leert lezen.

Koop precisiegeslepen metaal bij uw plaatselijke metaalleverancier

Of u nu eigenaar bent van een machinewerkplaats, een onafhankelijke fabrikant of gewoon een hobbyist die technische tekeningen wil leren lezen en uw eigen onderdelen wil maken, Industrial Metal Service kan u helpen. U hoeft zich geen zorgen te maken over afmetingen en toleranties wanneer u bij ons bestelt - onze metaalzagen kunnen al onze materialen op een precieze maat zagen, zodat u precies krijgt wat u nodig heeft.

Al meer dan twee decennia hebben we een reputatie opgebouwd als een betrouwbare metaalleverancier in de San Francisco Bay Area. We verzenden ook aluminium, staal, koper, titanium en exotische legeringen door het hele land, op maat gesneden en zonder minimale bestelhoeveelheid.
