SL100-transistor:een uitgebreide gids

Transistoren kunnen ingewikkelde elektronische componenten zijn. Zozeer zelfs dat mensen transistors vaak verwarren met weerstanden en deze door elkaar halen. Transistors zijn echter veel gevarieerder in type en gebruik. Deze gids zal er één in het bijzonder onderzoeken:de SL100-transistor. We bespreken hoe het verschilt van andere transistors, de structuur en wanneer het het beste kan worden gebruikt.

Wat is een SL100-transistor?

De SL100 is een goedkope multifunctionele bipolaire junctie NPN (negatief-positief-negatief) transistor. Het is een lage tot middelmatige vermogenstransistor. Het is dus geschikt voor beginnende printplaatprojecten.

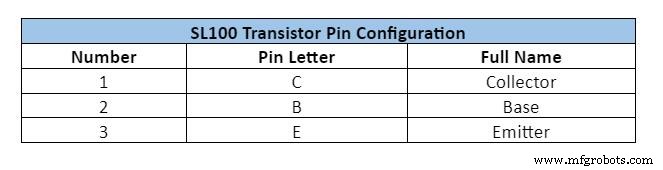

SL100-transistorpenconfiguratie

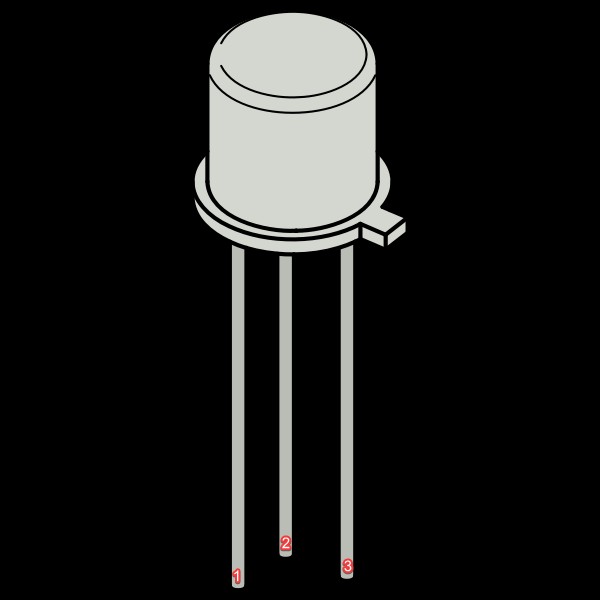

Titel:Pinconfiguratie van transistor
Oorspronkelijke bron: https://commons.wikimedia.org/wiki/File:TO-18,_3_leads,_plain_can_(unshaded).svg

Zoals bij de meeste NPN-transistors, bestaat de SL100-transistor uit drie terminals (AKA-pinnen). Ze zijn als volgt:

Zender: Een terminal met de hoogste dopingniveaus op de transistor. Het trekt ladingen van de verzamelaar aan via de basis en laat ze los.

Basis: De middenterminal. Het werkt als een trigger voor omvangrijke collector-naar-emitter-stromen. Wanneer de basis voldoende spanning krijgt, vloeit er een grote stroom door van de emitter naar de collector.

Bovendien werkt het meestal met een stroomsterkte van 0,7 V en hoger. We kunnen de spanning aan de basis gemakkelijk manipuleren om de stroom door de transistor te veranderen. De basis is vaak dunner dan de emitter of collector. Het biedt dus de minste weerstand, waardoor de stroom gemakkelijk van de emitter naar de collector kan stromen.

Verzameler Verzamelt ladingsdragers van en duwt ze door naar de emitter in een NPN-configuratie. Omgekeerd zal de stroom uit de collector vloeien in PNP-configuraties.

Kenmerken en specificaties

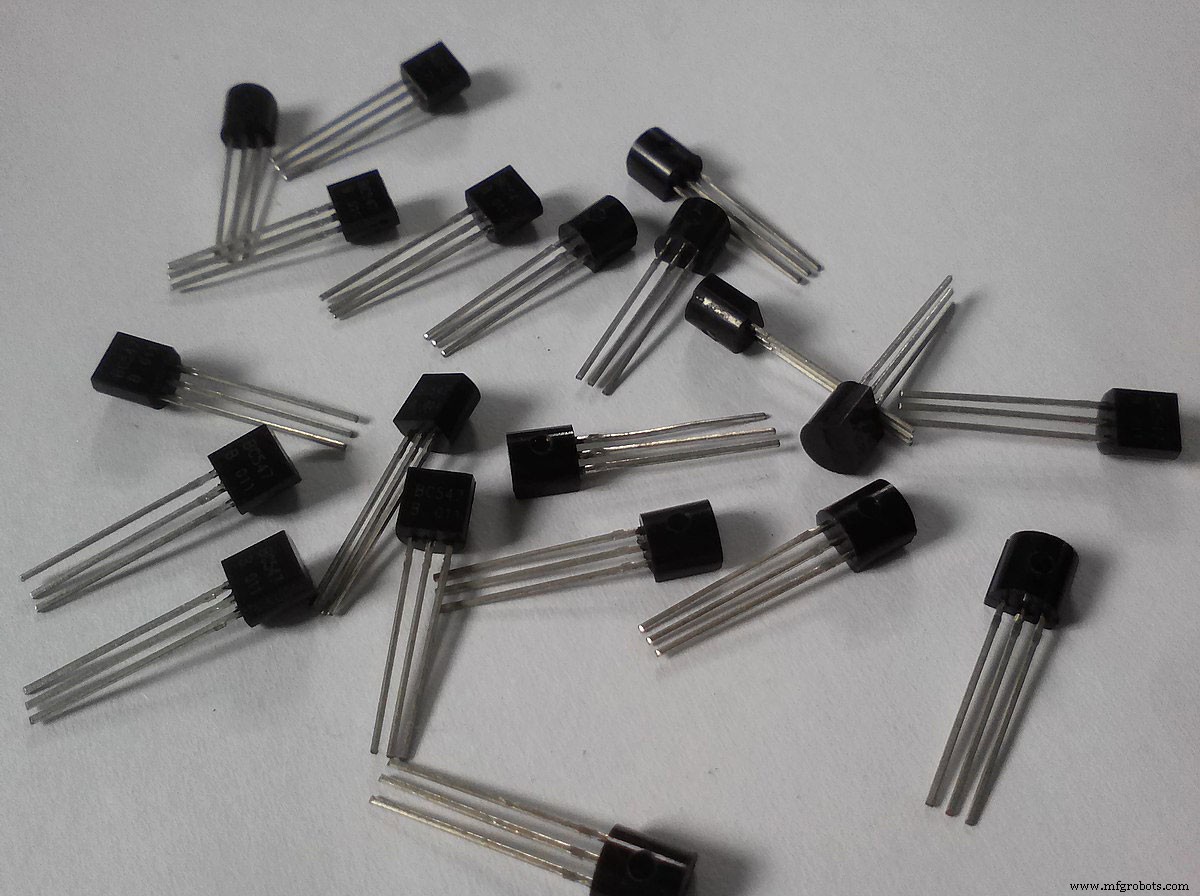

Collectie TO92-transistoren op een witte achtergrond

De SL100 heeft een paar unieke specificaties en functies die u moet begrijpen. Vanwege hun TO-39-pakket zijn SL100-transistoren behoorlijk robuust en veerkrachtig. Ze kunnen werken onder extreem lage en hoge temperaturen.

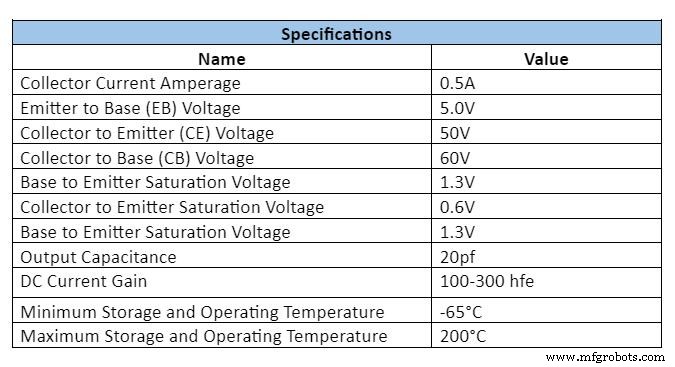

Bovendien hebben ze gemakkelijke aandrijfvereisten en zijn ze relatief gemakkelijk te hanteren en te gebruiken. Niettemin zijn de belangrijkste specificaties van de SL100:

SL100-equivalente transistor

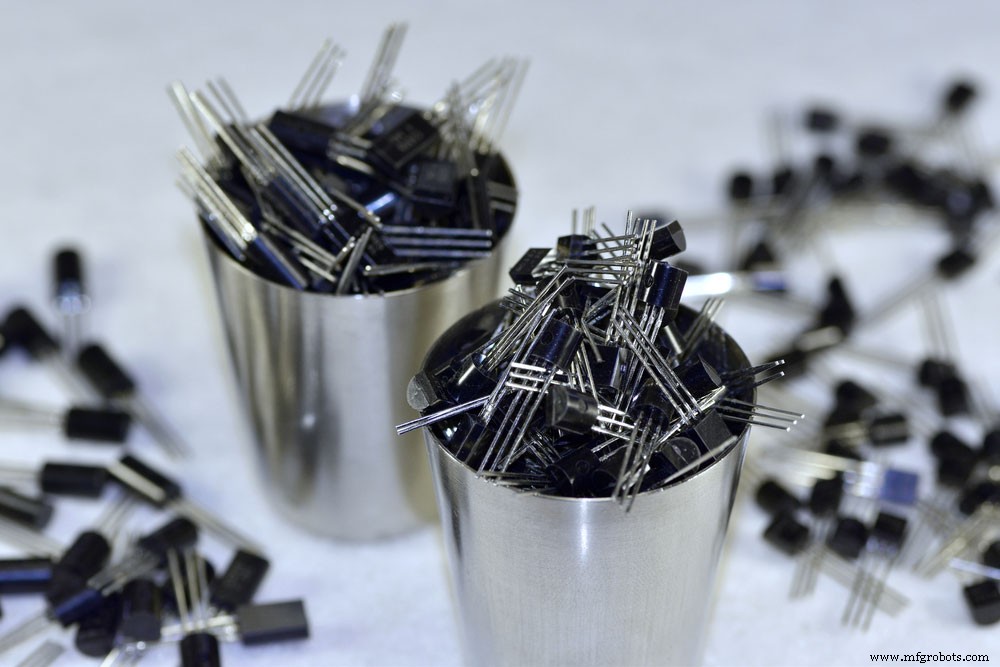

Verzameling van laagvermogentransistoren in metalen bekers

De SL100 is mogelijk niet beschikbaar in uw regio. Er zijn echter andere transistors met vergelijkbare specificaties en mogelijkheden. Ze zijn als volgt:

• 2N6371H
• PN100
• PN200
• MZT3055
• P2N2369
• P2N2369A
• P2N2907A
• 2CF2325
• BD675BPL
• BF422BPL
• BC548B
• 2N3904
• 2N23867
• 2N3055HV
• A1941
• BD237S
• BU908F
• BC301

Waar te gebruiken SL100 Transistor

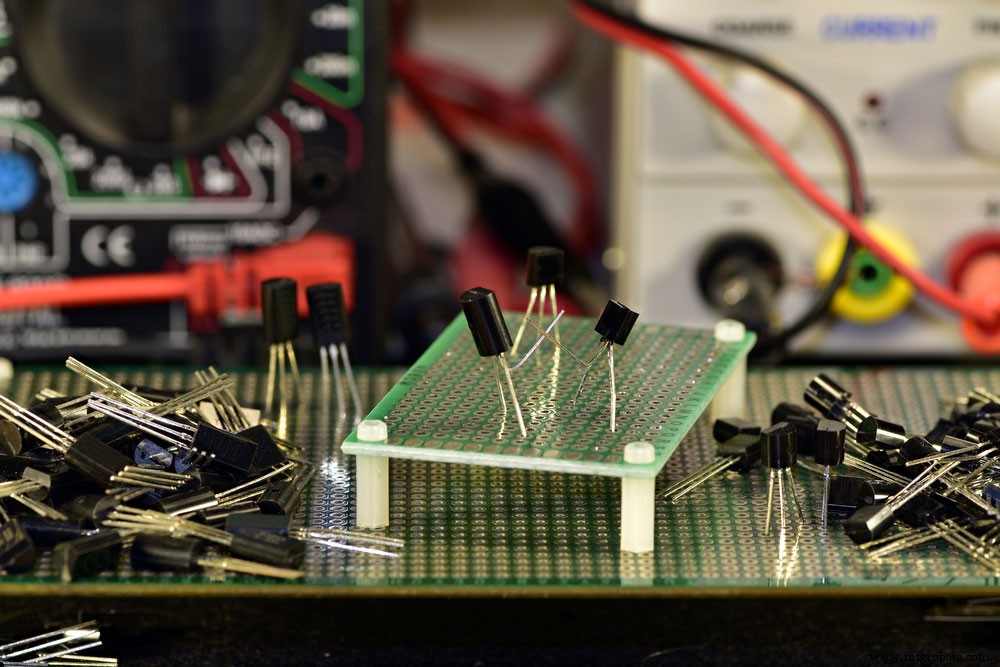

Een verzameling laagvermogentransistoren op printplaat

Omdat de SL100 een transistor voor algemeen gebruik is, is hij geschikt voor een breed scala aan toepassingen. U kunt bijvoorbeeld een SL100 gebruiken om eenvoudige projecten te bouwen, zoals een continuïteitstester die auditieve en visuele signalen afgeeft. Bovendien kunnen we het gebruiken om versterkerschakelingen met een laag vermogen te ontwikkelen. Als alternatief hebben we de SL100 gezien in meer geavanceerde projecten zoals vochtniveau- en detectieapparatuur. Andere algemene elektronische toepassingen zijn onder meer:​​

• Zonneladers
• Signaalverwerkingscircuits
• Circuits schakelen
• Pietercircuits
• Vervaardiging van logische poorten
• Straatlichtcircuits
• Versterkingscircuits (geluidsweergave en signaalversterking)
• Automatische noodverlichting
• Verwerking radiotransmissie
• Gassensor alarmcircuits
• Automatische spanningsstabilisatoren

Hoe SL100-transistoren te gebruiken

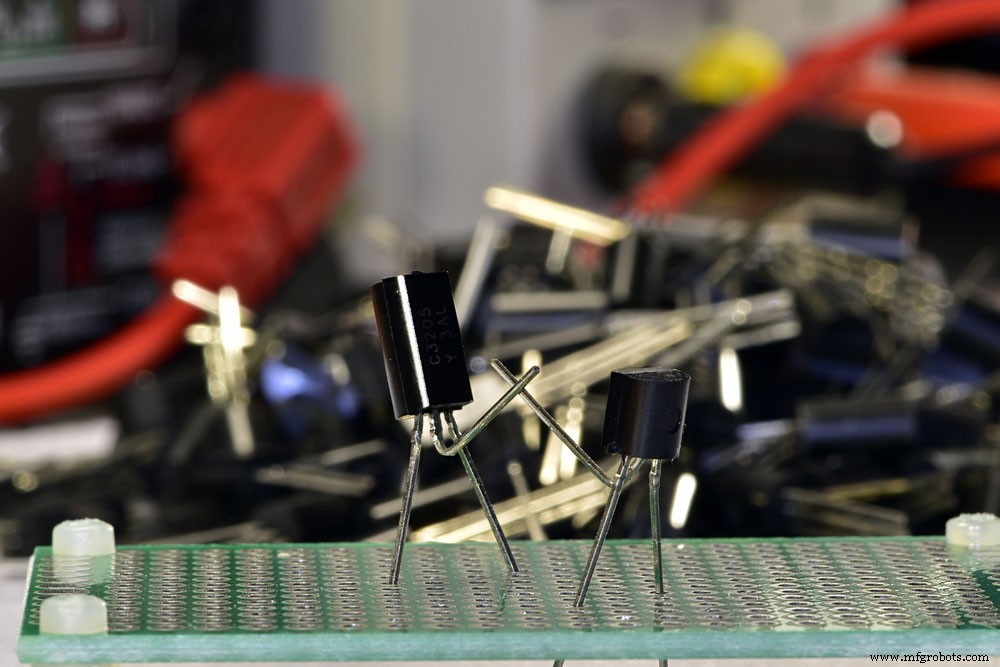

TO-92 Transistors die een high-five op een printplaat nabootsen

Dit gedeelte toont u een praktisch voorbeeld dat u kunt gebruiken om uw eigen op SL100 gebaseerde project te bouwen.

Het volgende circuit vereist:

• 9 Volt batterij x 1
• 1K Ohm weerstand x 1 (R1)
• 500 Ohm weerstand x 1 (R2)
• Rode LED (D1)
• Schakelaar
• SL100-transistor (Q1)

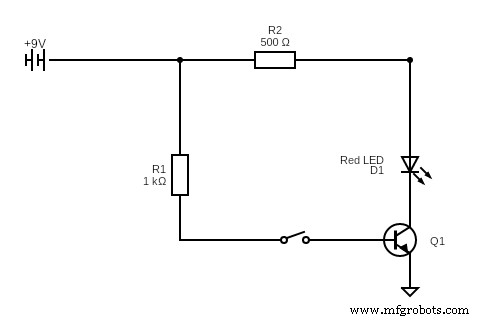

Circuitdiagram:

Titel:Eenvoudig schakelschema met een SL100-transistor

Het bovenstaande circuit gebruikt een 9-volt batterij als stroombron. U kunt het echter vervangen door elke gelijkstroomvoeding of spanning. Nogmaals, het is een eenvoudig circuit dat een LED inschakelt wanneer de stroom er met succes doorheen gaat.

U kunt de stroom onderbreken en herstellen met behulp van de schakelaar. Dus wanneer we de schakelaar sluiten, stroomt de stroom door de collector voordat deze door de basis wordt geduwd. Zodra de stroom de basis bereikt, stroomt deze door naar de emitter. De zender geeft de stroom af aan de rode LED die gaat branden om aan te geven dat hij deze heeft ontvangen. Nogmaals, je hoeft geen rode led als lichtbron te gebruiken.

U kunt sommige componenten in dit circuit opnieuw configureren en aanpassen. In wezen is het doel hier om de functie van de SL100-transistor te testen. Desalniettemin, als u klaar bent met dit project, kunt u overstappen op meer geavanceerde LED-spanningsindicatorprojecten.

SL100 vs. BC107 Transistors

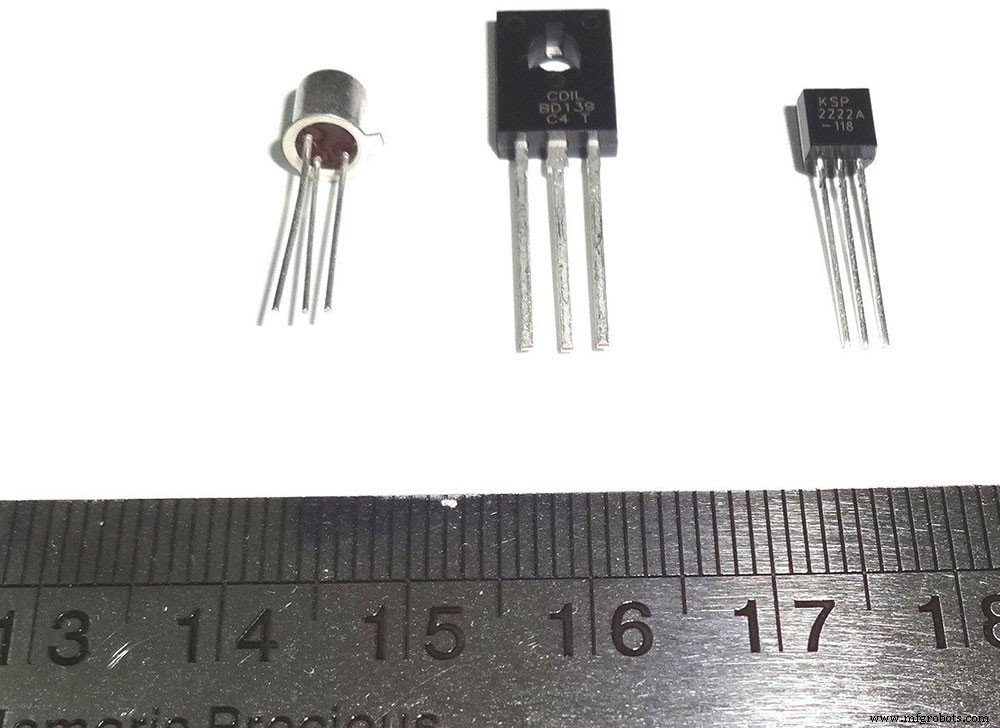

Vergelijking van BD139-, 2N2222- en BC107-transistoren
Bron:Wikimedia Commons

Toen we onze alternatieven voor SL100-transistors opsomden, zult u merken dat we de BC107-transistor niet hadden. Waarom?

In de meeste gevallen is de BC107-transistor qua structuur en functie vergelijkbaar met de SL100. Het gebruikt bijvoorbeeld een TO-18 metalen blikverpakking. Bovendien lijkt het bijna identiek aan het TO-39-pakket van de SL100.

Verder is het een NPN bipolaire junctietransistor. We implementeren het meestal voor schakel- en signaalversterkingsdoeleinden. Nogmaals, net als de SL100-transistor heeft de BC107 drie verschillende terminals. Dit zijn de overeenkomsten met de SL100, maar wat zijn de verschillen?

Ten eerste is de naam van de transistors een dode verassing. Wat betreft de SL100, de naam geeft aan dat het de 100 ^e . is versie van een silicium NPN-transistor. De BC in BC107 staat voor het begraven kanaal.

Bovendien is het een transistor van het PNP-type. Terwijl de SL100 een NPN-transistor is.

Met 50 volt heeft de SL100 een hogere collector-naar-emitter-spanning. Ter vergelijking:de CE-spanning van de BC107 is 45V.

Bovendien heeft de SL100 een hoge vermogensdissipatie. Het heeft een warmteafvoer van 800 mw in vergelijking met de 600 mw van de BC107.

Bovendien heeft de BC107 weer minder dan 30dB, wat lager is dan de 100dB van de SL100. Een ander gebied waar deze twee transistors van elkaar verschillen, is de vermogenswinst. De SL100 heeft een vermogenswinst tussen 125 en 500 h_FE .

Ter vergelijking:de BC107 heeft een vermogenswinst tussen 100 en 300 hfe. Beide hebben identieke opslag- en bedrijfstemperaturen (-65°C tot 200°C).

SL100 versus BC547-transistoren

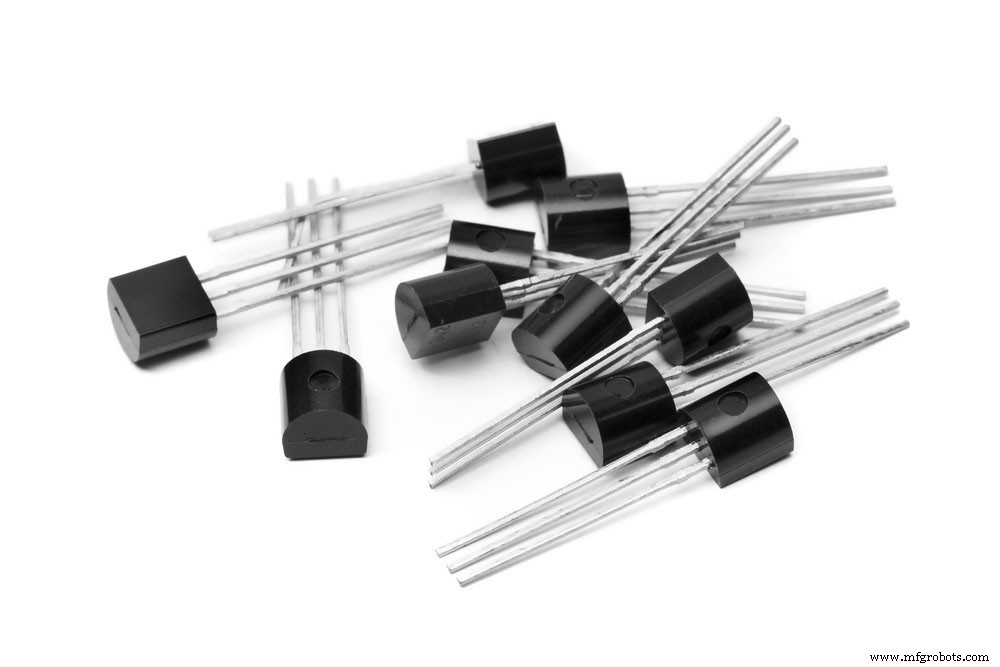

Collectie van TO-92 type transistors
Bron:Wikimedia Commons

De BC457 is een andere transistor die we niet in onze lijst met alternatieven hebben opgenomen. Net als de BC107 is de BC547 een begraven kanaaltransistor. Het is beschikbaar als een SMD- en TO-92-pakket. Zowel de BC1547 als de SL100 zijn NPN-transistoren die uit drie knooppunten bestaan.

De belangrijkste specificaties van de BC547 zijn als volgt:

• Maximale collectorstroom: 100mA
• Maximale CE-spanning :45V
• De Maximale CB-spanning :50V
• Maximale EB-spanning :6V
• Maximale collectordissipatie :500mw
• De Maximale overgangsfrequentie :300 MHz
• DC-stroomversterking: 110 – 800hFE
• Minimale opslag- en bedrijfstemperaturen: -65 tot 150 °C
• Geluidsversterking: 2-10 dB

Een van de grootste verschillen tussen de twee transistors is hun stroomversterking. De BC547 heeft een maximale stroomversterking van 800hfe vergeleken met de 500 van de SL100. De SL100 heeft echter hogere collector-naar-emitter-, collector-naar-base- en emitter-naar-basiswaarden.

Desalniettemin is de BC547 mogelijk flexibeler in gebruik vanwege de hoge overgangsfrequentie dan de SL100. We kunnen de BC547 integreren in radiofrequentiecircuits. Net als de SL100 is de BC547 geschikt voor stroom- en signaalversterking.

Bovendien kunnen we het gebruiken in snel schakelende toepassingen. BC547-transistors werken ook goed als Darlington-paren.

Conclusie

Nogmaals, vanwege hun brede beschikbaarheid en economische toegankelijkheid, zijn SL100-transistoren geweldig voor eenvoudige beginnersprojecten. Omdat de meeste transistors echter doorgaans goedkope elektronische componenten zijn, moet u niet op kosten maar op specificaties winkelen. Er zijn veel alternatieven voor de SL100-transistor. Dus, wanneer u beslist welke transistors u moet kiezen, moet u begrijpen op welke printplaat u deze gaat gebruiken en wat de vereisten van uw project zijn.
