HT12D:een gids over een RF-decoder-IC voor afstandsbedieningstoepassingen

HT12D geïntegreerde schakeling is een 2 ¹² decoder die onder een reeks CMOS LSI's valt. De 18-pins decoder is toepasbaar in afstandsbedieningen. Verderop heeft het een interface met een derde apparaat om de 12-bits gegevens te helpen decoderen.

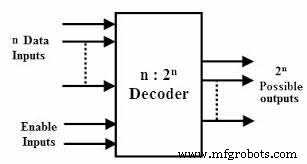

Blokschema van een decoder

De HT12D-decoder werkt samen met een encoder zoals HT12E via gematchte adresbits. Over het algemeen is het gebruik van encoders voor het decoderen van gegevens eenvoudig en efficiënt en heeft daarom de voorkeur voor moderne toepassingen.

Laten we nu meer te weten komen over de HT12D IC-decoder.

HT12D-pinconfiguratie

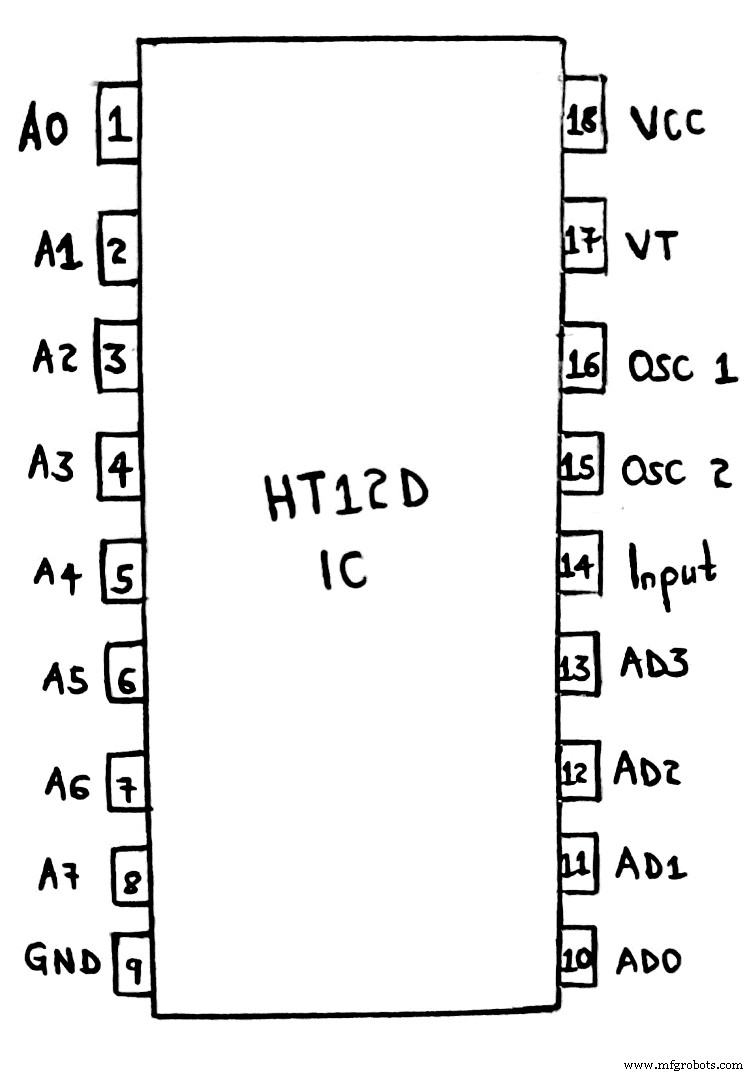

Pinout-diagram van HT12D

De bruikbare pinnen in een HT12D omvatten;

Pin1 tot Pin8 (A0, A1, A2, A3, A4, A5, A6, A7, A8) – De eerste pinnen zijn de 8-bit adresbits. Ze beschermen gegevens. Stel daarom, voordat u een decoder en een encoder-IC koppelt, de bits altijd in een vergelijkbaar patroon in.

Pin9 (VSS/aardingspen) – Het maakt verbinding met de aarde van het circuit. Bovendien maakt het de werking van de decoder mogelijk met externe modules en apparaten.

Pin10 tot Pin13 (AD0, AD1, AD2, AD3) – De derde set pinnen decodeert gegevens van HT12E IC om gegevensbits te verwerven. De uitgangsgegevens zijn in logische spanningsvorm.

Pin14 (Invoerpin) – Het ontvangt gecodeerde 12-bits uitvoergegevens die zijn verkregen van HT12E IC.

Pin15 en Pin16 (OSC1 en OSC2) – Ze vertegenwoordigen de ingebouwde oscillatoren. Je kunt ze gebruiken door een weerstand van 1M op de pinnen aan te sluiten.

Pin17 (VT/geldige verzending) – Pin17 gaat vaak hoog na het ontvangen van gegevens, ook al is het niet nodig.

Pin18 (VDD/VCC) – Ten slotte hebben we de VCC-pin die een 5V-voeding aan het IC levert.

De kenmerken van HT12D

De kenmerken en specificaties van de HT12D zijn als volgt.

• Ten eerste heeft het een standaard bedrijfsspanning van 5V, maar de voedingsspanning kan variëren van 2,4V tot 12V. 5V is beter omdat je smartboards en meerdere controllers hebt.
• Omdat het een ontwerp is van CMOS-technologie met laag vermogen, heeft het een hoge ruisimmuniteit en een laag vermogen.
• Ten derde varieert de bedrijfstemperatuur van -20 °C tot 75 °C, hoewel -50 °C tot 125 °C ook gunstig is.
• Je kunt de HT12D IC alleen koppelen met de HT12E-encoder.
• Verder heeft het een ingebouwde oscillator met een frequentie van 150KHz (51K ohm weerstand bij 5volt).
• Het kan rechtstreeks communiceren met draadloze IR- en RF-transmissies. Bovendien helpen de vitale uitzendingen externe apparaten bij het leren over de status van het decoderen.
• Het heeft ook een stroomsterkte van 0,1uA bij 5V (VCC) als lage stand. Bovendien kan het een stand-bystroom hebben van 400uA bij 12V en 4uA bij 5V.
• Vervolgens heeft de gedecodeerde data acht adresbits en 4 databits (4+8 =12 bits). En vaak zonder het gebruik van een derde apparaat.
• Eindelijk is het beschikbaar in een 20-pins SOP of 16-pins DIP.

16-pins DIP-pakkettype

Hoe werkt de HT12D?

De basisfunctie van een HT12D IC is het decoderen van 12-bits gegevens die via de invoerpin in de decoder komen. Het is vermeldenswaard dat de ingebouwde oscillator de werking van het IC gemakkelijker maakt.

Werkstappen

• Begin met het voeden van het IC met 5V op pin18 en houd pin9 geaard.
• Verbind vervolgens OSC2 (pin16) en OSC1 (pin15) via een weerstand van 470K om het IC te laten beginnen met het decoderen van gegevens.

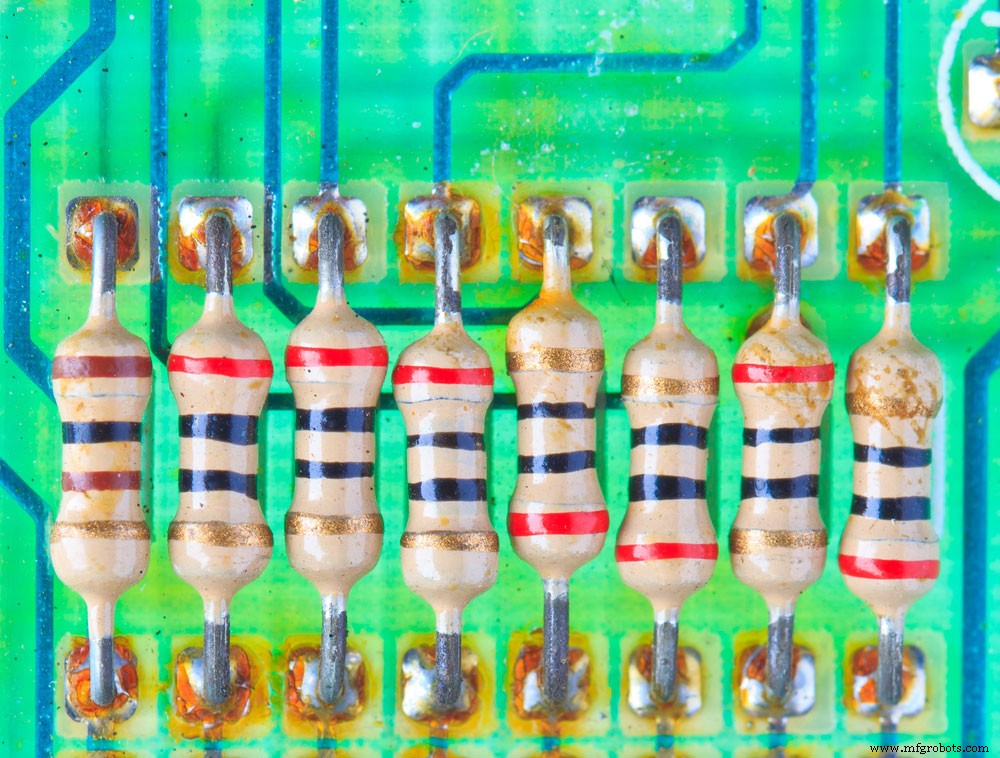

(weerstanden in printplaat)

• Uiteindelijk verkrijgt u de 4-bits uitvoergegevens op pinnen AD0 tot AD1 (de uitvoerpinnen).
• Tegelijkertijd moet je het adres van 8-bit instellen met pinnen A0 tot A7. Vergeet niet om ze in een hoge of lage staat te houden.

Opmerking; De decoder en encoder moeten een soortgelijk adres hebben.

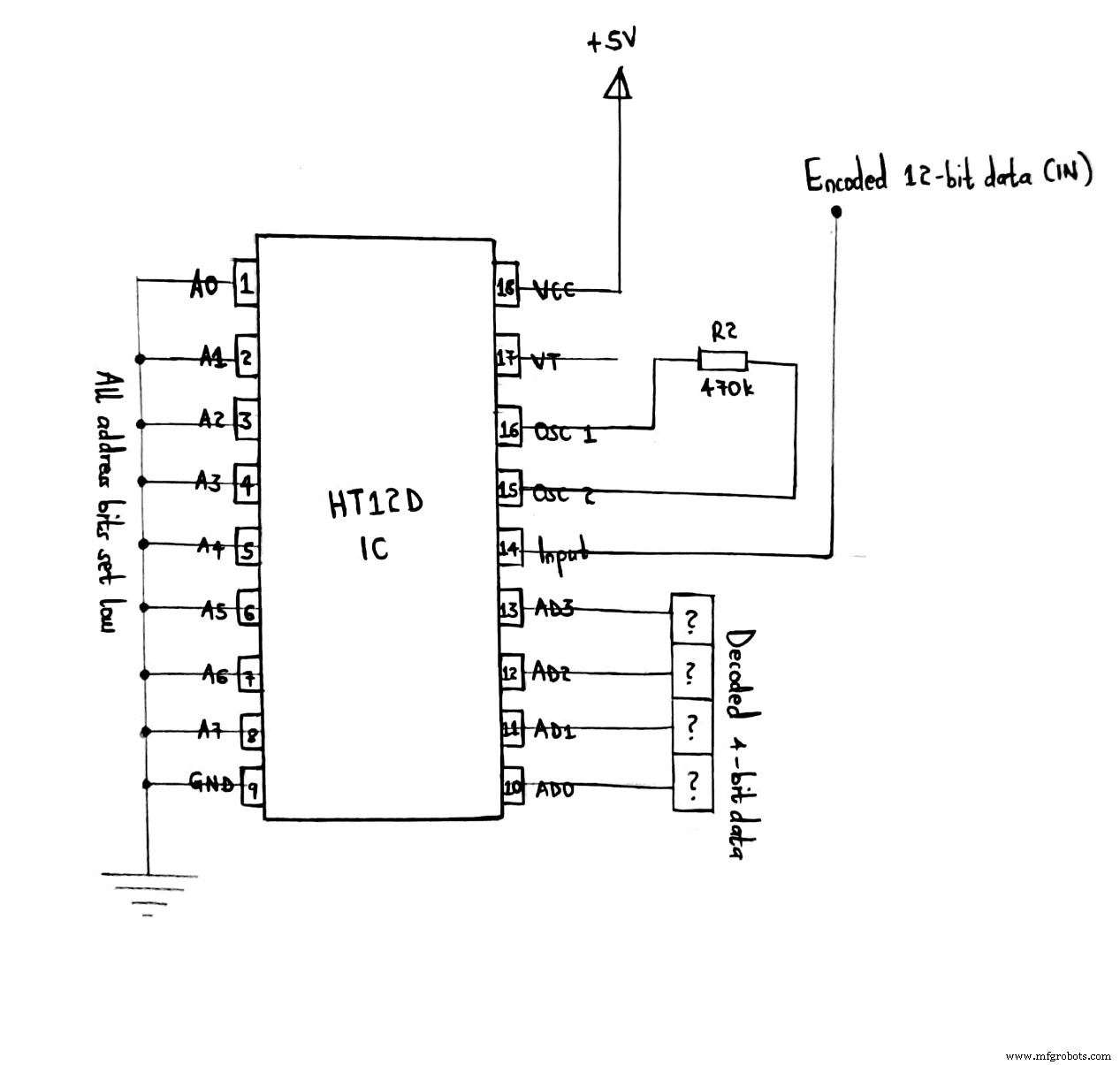

Een basisschema waarin de werking van HT12D wordt uitgelegd

Bovenstaande schakeling is een praktische illustratie van een werkende HT12D.

De 8-bits adresgegevens zijn 0b00000000 en kunnen worden bereikt door elke adrespen met de circuitaarde te verbinden. Sluit voor meer veiligheid een van de acht pinnen aan op 5 volt.

Verder krijgt de schakeling een +5V voeding van een spanningsregelaar zoals IC 7805.

IC 7805

Uitgangsgegevenspinnen AD0 tot AD3 zijn verbonden met elk digitaal IC om 4-bits gegevens te helpen lezen. U kunt de pinnen ook aan LED bevestigen om de fysiek ontvangen gegevens te bekijken.

De '?' bij de gedecodeerde gegevens zijn onbekend omdat de gegevens die Encoder IC naar de invoerpin stuurt, onbekend zijn.

HT12D-circuit

Circuitvoorbeelden die HT12D gebruiken omvatten;

• Een circuit met RF-decoder.
• RF-ontvanger en zender.
• HT12D RF-ontvanger. HT12D domineert IR- en RF-modules om te voorkomen dat de server overspoeld wordt met communicatie.
• Variabel adres waarbij bedrijven de voorkeur geven aan HT12D vanwege hun prestaties en snelheid.

HT12D-alternatieven

Enkele van de alternatieven voor HT12D zijn 74C922 en PT2272.

6. Toepassingen

U vindt HT12D IC meestal in de volgende toepassingen;

• Conversie van parallelle 4-bits gegevens naar seriegegevens,
• Draadloze communicatieprojecten waarbij IR en RF betrokken zijn,
• Op afstand bediende systemen zoals draadloze telefoons, autodeurbedieningen, autoalarmsystemen en garagedeuren,

(een draadloze mobiele telefoon)

• Veiligheidssystemen, bijvoorbeeld brand-/rookalarmsystemen en inbraakalarmsystemen,
• Domotica die helpt bij schakelen op afstand op korte afstand.

Conclusie

Al met al hebben HT12D-decoders een revolutie teweeggebracht in elektronische circuits door apparaten te helpen bij het decoderen van 12-bits gegevens. Met andere woorden, van de 12-bits verzenden 4-bits gegevens, terwijl 8-bits decoderadresbits instelt. Dan zijn ze gebruikelijk in IR- of RF-paren.

Nu we de post beëindigen, dringen we er bij u op aan om contact op te nemen als er iets mis is of voor meer informatie. We helpen u graag verder.
