Transistor vervangen – Hoe maak je de beste keuze

Bij het repareren van elektronische systemen of elektronische apparaten is het moeilijk om een ​​exacte vervanging te vinden. In de meeste gevallen zult u vervangers moeten gebruiken. U moet er echter voor zorgen dat de vervanger een geschikte vervanger is. Hetzelfde geldt ook wanneer u de transistor wilt vervangen. Er zijn veel soorten bipolaire transistors en vermogenstransistoren. Daarom kan het zijn dat u tijdens de vervanging niet het exacte type vindt dat u eerder had.

Maar u kunt een efficiënte transistor vinden die gelijk is aan de functionaliteit van de vorige. We zullen u uitleggen hoe u een geschikte vervangingstransistor kunt kiezen voor verschillende soorten toepassingen.

Wat zijn de basisprincipes van het vervangen van transistors?

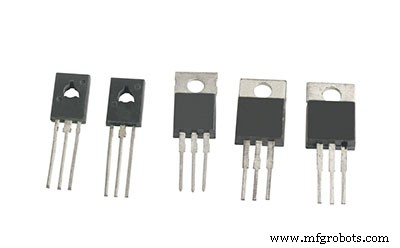

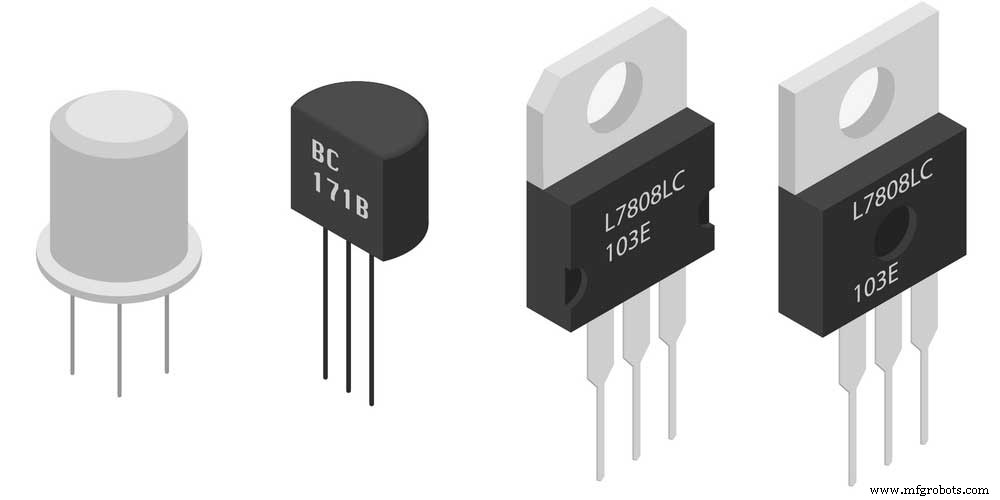

Figuur 1:Meerdere transistoren

De Joint Electron Device Engineering Council (JEDEC) wijst unieke Transistor Outline (TO)-nummers toe aan verschillende transistors. Ze zijn van vitaal belang bij het identificeren van het type transistor waarmee u te maken hebt.

Bij vervanging zijn ze echter niet zo belangrijk. Gewoonlijk zullen veel van de transistors voor algemene doeleinden effectief functioneren als vervangingen. Daarom kunt u elke transistor tijdens vervanging gebruiken, zolang deze aan de belangrijkste specificaties voldoet.

Maar u moet ervoor zorgen dat de vervangende transistor overeenkomt met de specificaties van de eerste. Het belangrijkste is dus om de specificaties goed te krijgen. In het volgende gedeelte gaan we dieper in op deze parameters.

Basistransistorparameters om te overwegen

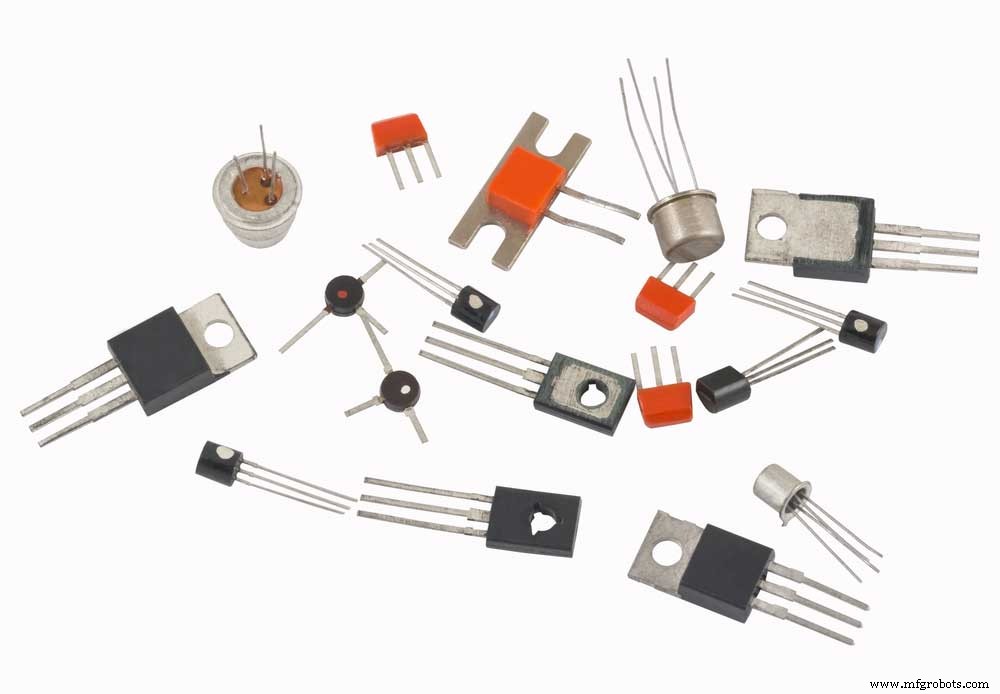

Figuur 2:Een assortiment transistoren

Gebruikt halfgeleidermateriaal

De meest voorkomende soorten transistors die u tegenkomt, zijn gemaakt van silicium of germanium. U kunt ook vaak andere soorten vinden, maar deze komen alleen voor in gespecialiseerde toepassingen.

Of u nu bipolaire transistors of een veldeffecttransistor gebruikt, u moet de halfgeleider identificeren. Het doel is om ervoor te zorgen dat de voorwaartse bias-spanningsdaling van de basis-emitter die u gebruikt.

Als u siliciumtransistors gebruikt, is de spanningsval ongeveer 0,6 volt. Aan de andere kant ligt de collectorspanning voor een germaniumtransistor tussen 0,2 en 0,3. Meestal hangt de stabiliteit van het circuit af van de spanningsval. Daarom kunt u het zich niet veroorloven om het halfgeleidermateriaal verkeerd te gebruiken.

Polariteit

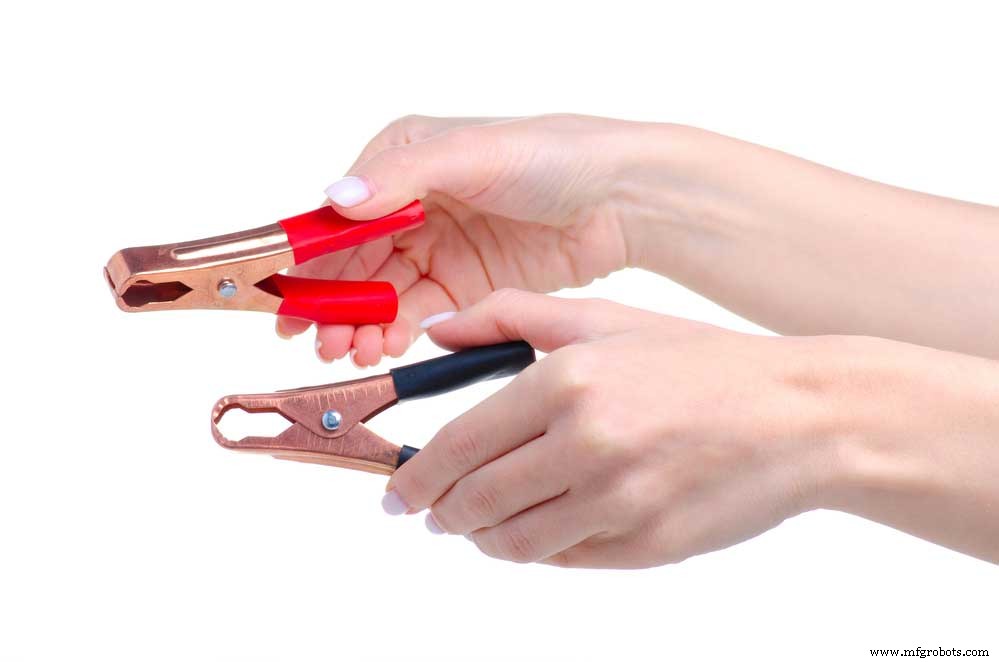

Afbeelding 3:Een technicus houdt de accupolen vast

Je moet ook de polariteit goed hebben, vooral als je junction-transistors gebruikt. Ze benutten de verschillende functionaliteiten van de knooppunten. Voor de N-type knooppunten vindt u een overmaat aan elektronen, terwijl u voor het P-type een overmaat aan gaten vindt.

We hebben NPN- en PNP-transistoren. De eerste heeft een P-gebied ingeklemd tussen twee N-zones. Omgekeerd had de andere een N-gebied gefixeerd tussen twee P-zones.

Ook opmerkelijk is dat in elk van de transistoren het centrale deel de basis (B) is. De andere cruciale onderdelen zijn de emitter (E) en de Collector (C). Het toepassen van een kleine stroom tussen de collector en de basis heeft invloed op de uitgangsstroom bij de emitter.

Daarom moet u voor de juiste collectorstroom de polariteit correct hebben. Polariteit is in dit geval of de transistor NPN of PNP is. Zoals je kunt zien in het onderstaande schakelschema, beweegt de stroom in een bepaalde volgorde op elk type. Daarom, wanneer u de verkeerde transistor aansluit, keert u de polariteit om. Het resultaat is dat de transistor niet zal werken.

Figuur 4:Een NPN en PNP illustratie.

Algemene toepassing

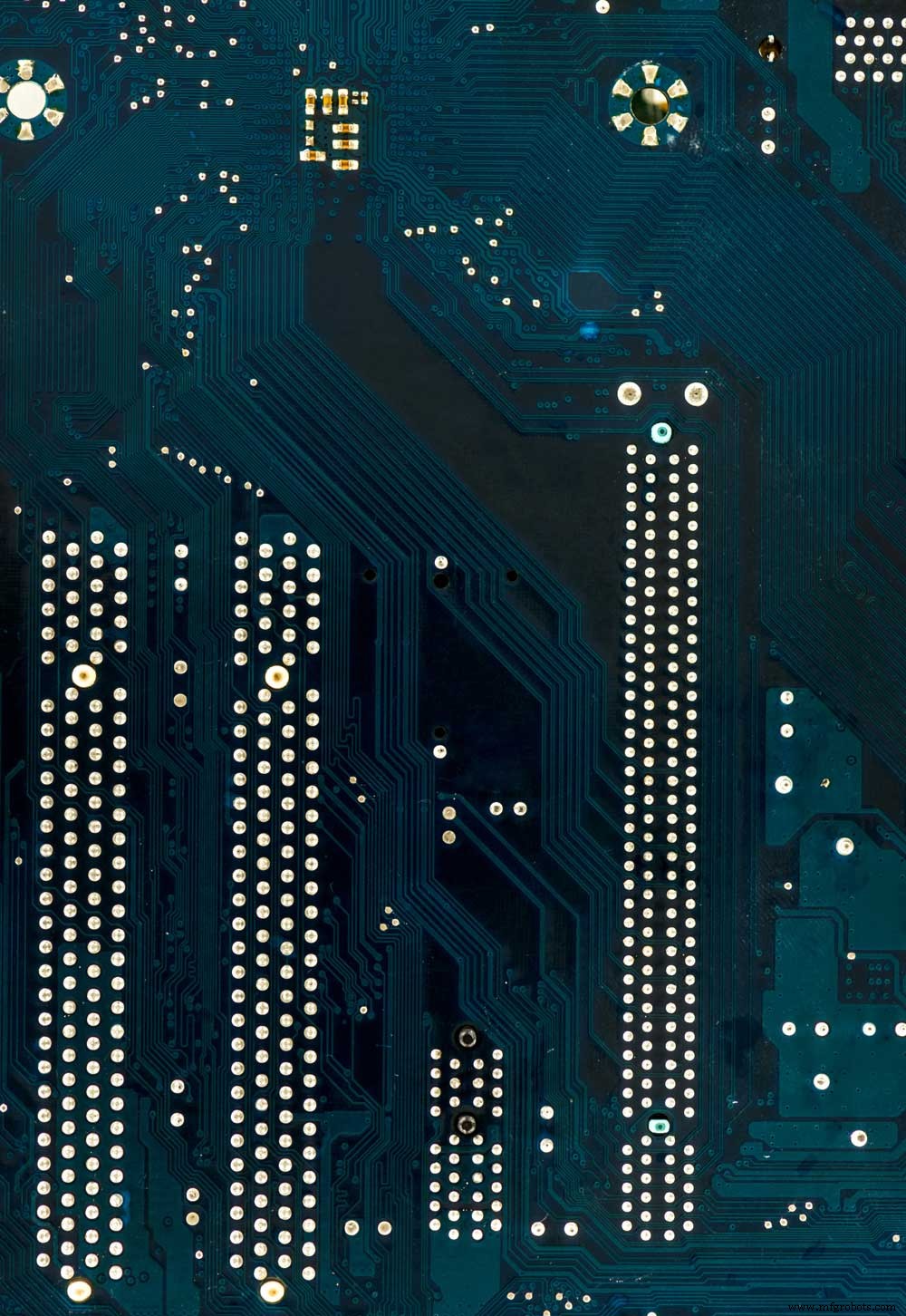

Afbeelding 5:een printplaat

Een ideale vervangingstransistor zou geschikt moeten zijn voor algemene toepassing. Het moet toepasbaar zijn voor lage ruis, RF-versterking en schakelen tussen andere algemene toepassingen. Kies er daarom een ​​die is ontworpen voor gebruik in algemene toepassingen voor compatibiliteit.

Pakket en pinout

Figuur 6:Een technicus die een circuit repareert

Alle transistors hebben specifieke pakketten. Het is absoluut noodzakelijk om een ​​pakket te vinden dat zo dicht mogelijk bij het eerste past. Het matchen van het juiste pakket is ook noodzakelijk om aan de andere belangrijke parameters te voldoen.

Spanningsuitval

Figuur 7:Een elektriciteitskabel

Een transistor heeft een maximale spanningslimiet of doorslagspanning (BV). Overschrijding van de limiet zal het apparaat vernietigen. Daarom kunt u bij het kiezen van een transistor hoger kiezen dan het origineel.

Huidige winst

Meestal zul je een breed scala aan stroomversterking van een transistor tegenkomen. Zorg er bij het kiezen van een transistor voor dat de huidige versterking vergelijkbaar is met het model dat u vervangt. Als de versterking hoger is, is er geen probleem en zal de transistor effectief werken. Een lagere versterking is misschien oké, maar de transistor zal waarschijnlijk kapot gaan.

Frequentielimiet

Figuur 8:Een golfvormweergave

Het voldoen aan de frequentielimiet van een transistor is absoluut noodzakelijk om de functionaliteit ervan te vergemakkelijken. Met de juiste frequentielimiet zal de betreffende schakeling goed functioneren.

Verlies van vermogen

Wanneer een transistor in bedrijf is, zal deze wat warmte afvoeren. Het maximale vermogen is de hoogste hoeveelheid warmte die het apparaat afgeeft zonder te branden. U kunt koellichamen en ventilatoren in uw circuit installeren om de warmteafvoer van de transistor te verbeteren.

Selecteer echter een klasse transistoren met een maximaal vermogen dat vergelijkbaar is met het origineel voor optimale functionaliteit.

Wat is de beste oplossing voor Vervangen

Figuur 9:Isometrische elektronische componenten Transistors

Te volgen stappen:

• Kies een transistor met dezelfde polariteit.
• Selecteer een vervangende transistor van hetzelfde materiaal
• Selecteer hetzelfde functionele type transistor
• Kies een vervanging met hetzelfde pakket.

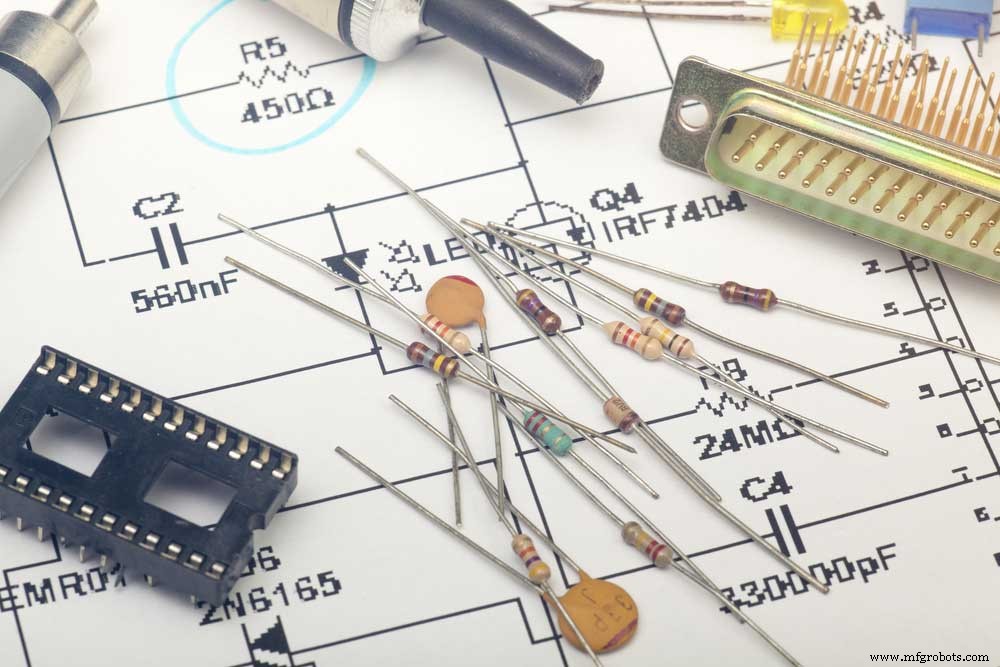

Afbeelding 10:verschillende elektronische componenten

Het kan moeilijk zijn om een ​​vervanging te krijgen met een vergelijkbare pinout en pakket als het origineel. Maar probeer er een te krijgen die zo veel mogelijk op elkaar lijkt.

Voor grote transistors heb je andere componenten zoals koellichamen. Bijgevolg zullen ze de functionaliteit van het circuit beïnvloeden. Daarom is het absoluut noodzakelijk om het meest vergelijkbare pakket te kiezen.

• Selecteer een vervangende transistor met dezelfde doorslagspanning
• Controleer of het de stroom aankan.
• Selecteer een transistor met een vergelijkbare Hfe

Hfe vertegenwoordigt de stroomversterking van een transistor. Kies bij het kiezen van een vervanging er een met dezelfde Hfe. Vaak zijn de stroomversterkingen voor de meeste transistors variabel. Het zal zelfs gebeuren voor transistors van dezelfde soort. U hoeft er dus niet per se een te kiezen met een bepaalde waarde. Maar je moet ervoor zorgen dat het binnen het bereik valt.

Selecteer een transistor met een vergelijkbare Hfe

Hfe vertegenwoordigt de stroomversterking van een transistor. Kies bij het kiezen van een vervanging er een met dezelfde Hfe. Voor de meeste transistors zijn recente stijgingen variabel, en dit zal zelfs gebeuren voor transistors van dezelfde soort. U hoeft er dus niet per se een te kiezen met een bepaalde waarde. Maar je moet ervoor zorgen dat het binnen het bereik valt.

• Selecteer een vervangende transistor met equivalente Ft

Figuur 11:Een complex elektronisch circuit

De juiste frequenties krijgen is ook een noodzakelijke stap bij het selecteren om transistors te vervangen. De nieuwe moet ofwel dichtbij zijn of een hogere frequentielimiet hebben dan het origineel. Vermijd er echter een met een zeer hoge frequentie om het mogelijke risico van oscillatie te voorkomen.

• Kies een transistor met een vergelijkbare vermogensdissipatie

Een transistor zal tijdens bedrijf warmte afgeven. Daarom moet u ervoor zorgen dat deze niet doorbrandt door een vervangende transistor te kiezen met de juiste vermogensdissipatie. Het kan vergelijkbaar zijn met het origineel of zelfs iets hoger.

• Controleer op speciale functies.

Als u van plan bent de transistor voor een bepaald doel te gebruiken, moet u controleren op speciale functies. Anders zal een eenvoudige transistor een select-functietransistor niet vervangen.

Conclusie

Het vervangen van een transistor is eenvoudig, maar je moet een aantal details goed krijgen. We hebben alle kritische vereisten van dit proces vastgelegd. Volg ze allemaal en u herstelt uw circuit naar zijn oorspronkelijke functionaliteit.

Heeft u andere vragen, neem dan gerust contact met ons op. We komen zo snel mogelijk bij je terug.
