Tantaalcondensatormarkering:Tantaalcondensatoren zijn elektrolytische condensatoren en betrouwbare componenten van PCB's. Deze condensatoren zijn van verschillende typen. De tantaalcondensatormarkering is nodig om de identificatie van verschillende condensatoren gemakkelijk te maken.

Verschillende markeringen vertegenwoordigen echter de parameters van verschillende condensatoren, zoals hun spanning. Voorbeelden van deze markeringen zijn polariteitsmarkeringen, keramische condensatorcodes en kleurcodes voor capaciteit. Ook valt de condensator op door zijn dunne en hoge diëlektrische laag. Lees verder, want we geven meer gedetailleerde informatie over alles wat u moet weten over verschillende markeringen.

1. Basisidentificatie van tantaalcondensatormarkering

Er zijn verschillende markeringscodes voor condensatoren. Tegenwoordig gebruiken de meeste condensatoren alfanumerieke codes. Maar u kunt oudere condensatoren met kleurcodes tegenkomen. Het zou helpen als u een condensator markeert met een markering die de temperatuurcoëfficiënt aangeeft.

• Niet-gecodeerde markeringen: De eenvoudigste manier om een ​​individuele condensator te markeren, is door deze op de behuizing te tekenen. Het werkt goed met grotere condensatoren, waar voldoende ruimte is voor etikettering.
• Verkorte markeringscodes voor condensatoren: Er zijn drie tekens in deze condensatormarkeringscode. De eerste twee cijfers vertegenwoordigen de significante cijfers van de condensator. Het laatste derde deel is een vermenigvuldiger.
• Kleurcodes: Dit is een andere manier om conventionele condensatoren te identificeren. Hoewel het minder vaak voorkomt, vind je het in oudere condensatoren omdat sommige een kleurcoderingssysteem gebruiken.
• Tolerantiecode: Sommige conventionele condensatoren gebruiken de tolerantiecode. Door het gebruik van het EIA-schema is de codering ook identiek aan die van weerstanden.
• Codes bedrijfsspanning condensator: De werkspanning van een condensator is essentieel. Het heeft altijd een markering op de condensatoren, zelfs waar alfanumerieke codering mogelijk is. Vaak is spanningscodering niet beschikbaar waar de condensator klein is. U moet ook een condensator gebruiken zonder kennis van de toepassingsspanning.

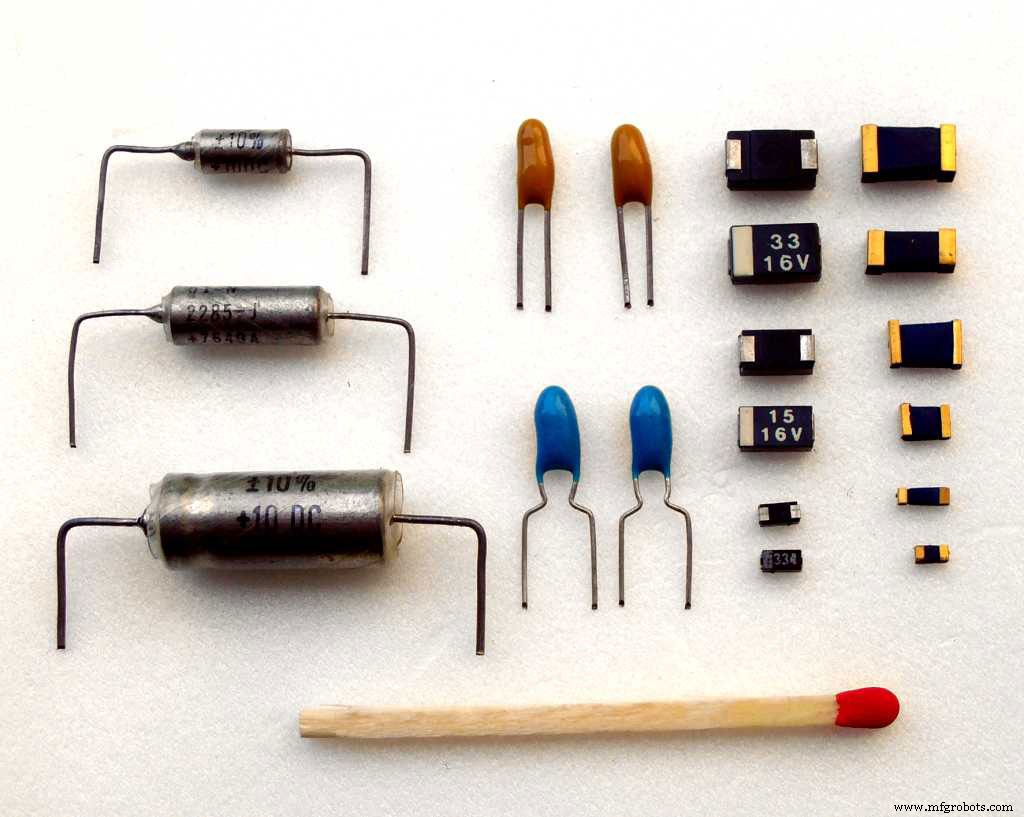

(Tantalum condensator markering)

2.Polariteitsmarkeringen condensator

Gepolariseerde condensatoren zijn condensatoren met tantaal- en aluminiumelektrolyten bedekt met een oxidelaag. Deze condensatortypes hebben polariteitsmarkeringen nodig. Als de condensatoren niet de markeringen hebben, kunnen het onderdeel en de hele printplaat beschadigd raken. U kunt de polariteit van een condensator bepalen als deze tekens heeft zoals "+" en "-". Veel moderne condensatoren hebben de eigenlijke + en – karakters. Het maakt het eenvoudig om de polariteit van de condensator te bepalen.

Ondertussen gebruiken mensen deze elektronische componenten in industrieën, waaronder implanteerbare medische elektronica. Een condensator met hoge capaciteit biedt ontwerpers een betrouwbare en stabiele oplossing. Verder maakten ze in 1950 voor het eerst een Solid Tantalum-condensator. Deze werkte bovendien als een speciale laagspannings-ondersteuningscondensator.

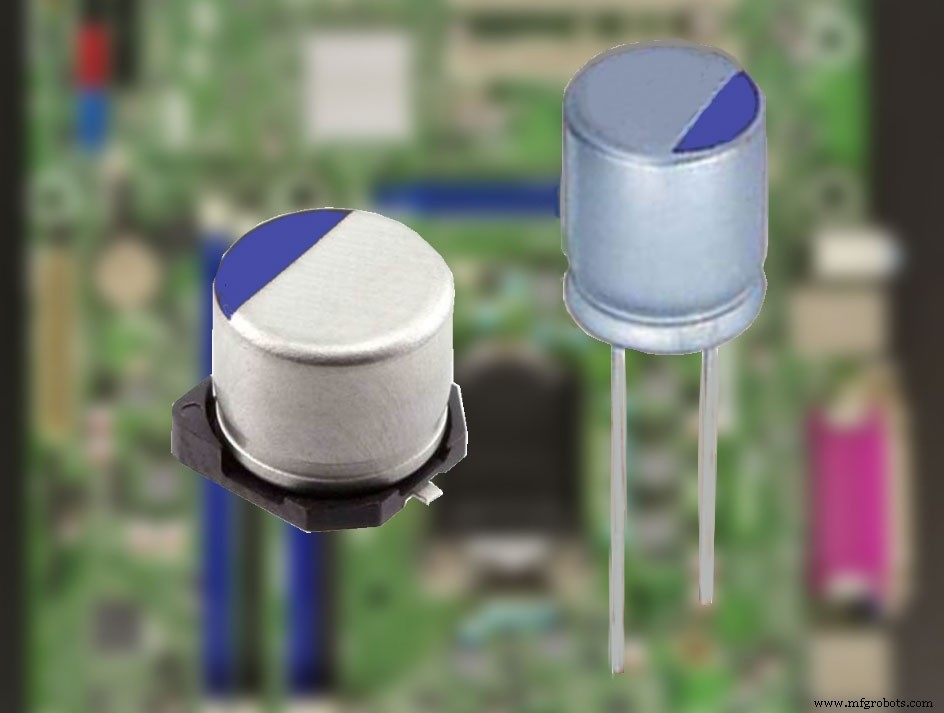

（Verschillende soorten tantaalcondensatoren）

Een andere methode voor het markeren van gepolariseerde condensatoren, in het bijzonder elektrolytische condensatoren, is het gebruik van strepen. In een elektrolytische condensator duidt een gestreepte markering een "negatieve lead" aan. De streepmarkering van een condensator kan ook een pijlsymbool hebben dat naar de negatieve kant van de kabel wijst. Dit doen ze dus bij gebruik van een axiale versie condensator met lood aan beide uiteinden. De polariteitsmarkeringen op de condensator kiezen de positieve draad. Ze gebruikten het op een loodhoudende titanium condensator.

Dus als u op het punt staat een tantaalcondensator met een andere te verwarren, onthoud dan dat de polariteitsstreep zich aan het positieve uiteinde van elektrolyten met een vaste elektrolyt bevindt. Het bevat bijna alle tantalium en solide aluminium condensatoren.

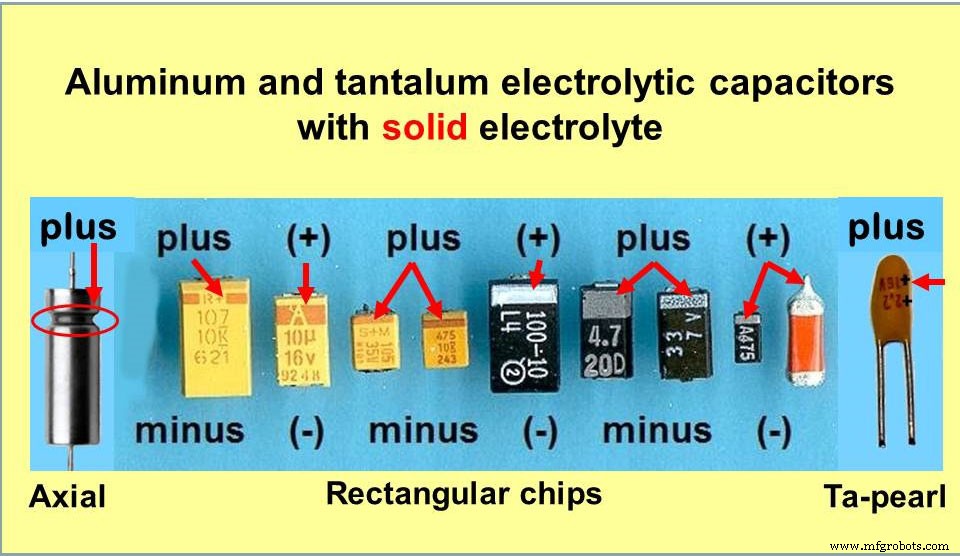

(Identificatie van tantaalcondensatoren)

2.1 Tantalum-condensatormarkering– Andere feiten over polariteitsmarkeringen van condensatoren

• U kunt de capaciteitswaarde en de hoogste werkspanning krijgen met twee banden en een positief teken.
• Ook heeft een condensatorstoringsmodus drie categorieën. Zij zijn; Hoge lekkage, hoge equivalente serieweerstand en lage capaciteit.
• De spanning onder de capaciteitswaarde is de hoogste werkspanning.
• Ten slotte kan de sperspanning of verkeerde aansluiting de condensator vernietigen.

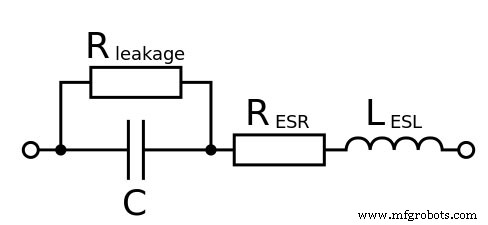

（Elektrolytische condensatormodel）

2.2 Markeringen voor verschillende soorten condensatoren

Er zijn verschillende condensatorspecificaties. We kunnen deze condensatortypes op verschillende manieren markeren. We hebben ook drie soorten tantaal elektrolytische condensatoren, waaronder een tantaal chipcondensator. U kunt ook markeringen op de condensator aanbrengen door erop te printen.

Grote condensatoren zoals schijfkeramiek en filmcondensatoren hebben hun markeringen op de behuizing. Deze enorme condensatoren bieden voldoende ruimte voor gedrukte indicaties; Dit toont de tolerantie van de ideale condensator en andere gegevens zoals de rimpelspanning. Hieronder vindt u een lijst met de populaire typen condensatoren.

1. Aluminium elektrolytische condensator.
2. Loodhoudende tantaalcondensator.
3. Keramische condensator.
4. SMD keramische condensator.
5. SMD tantaal condensator (Surface Mount Tantalum condensatoren).
6. Gepolariseerde condensator.

De condensatorcodes die worden gebruikt voor verschillende soorten gelode condensatoren zijn verschillend. Laten we ze dus eens bekijken!

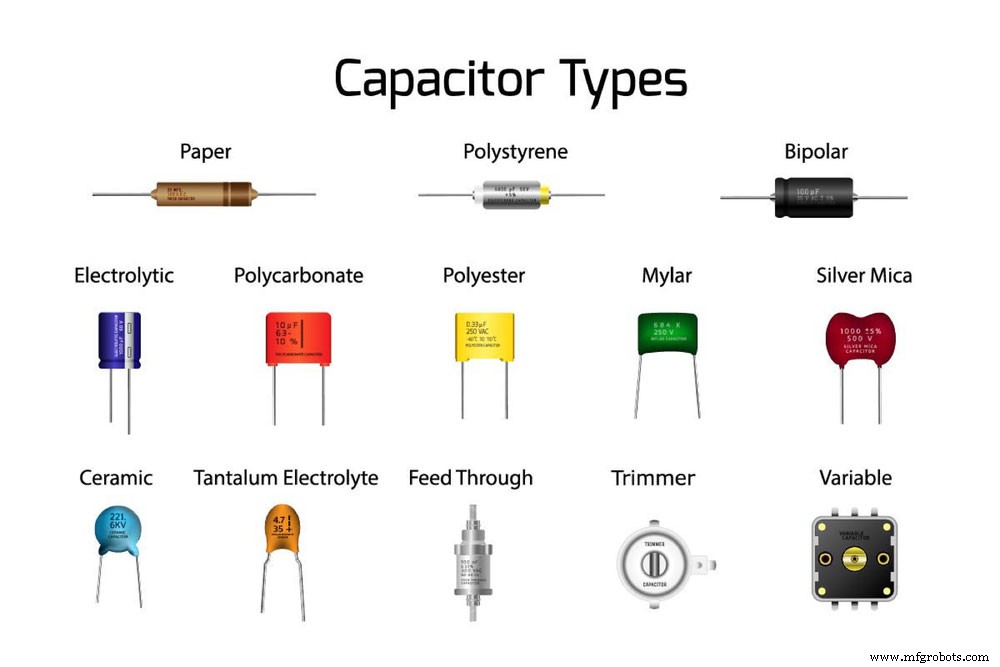

(Soorten condensatoren)

Markering tantaalcondensator– Elektrolytische condensatormarkeringen

Je vindt een elektrolytische condensator in elektronische componenten. Deze componenten worden echter geleverd in klepmetalen met een buitenste plastic vel. Dit type condensator is er ook in verschillende maten en waarden. Zowel gelode tantaalcondensatoren als pakketten voor opbouwmontage zijn beschikbaar.

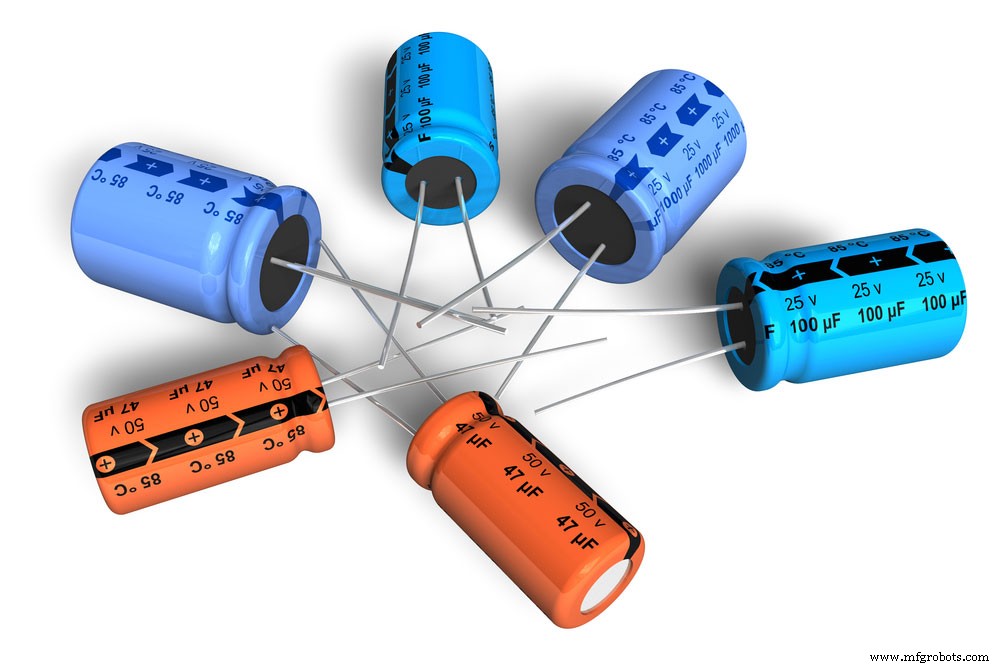

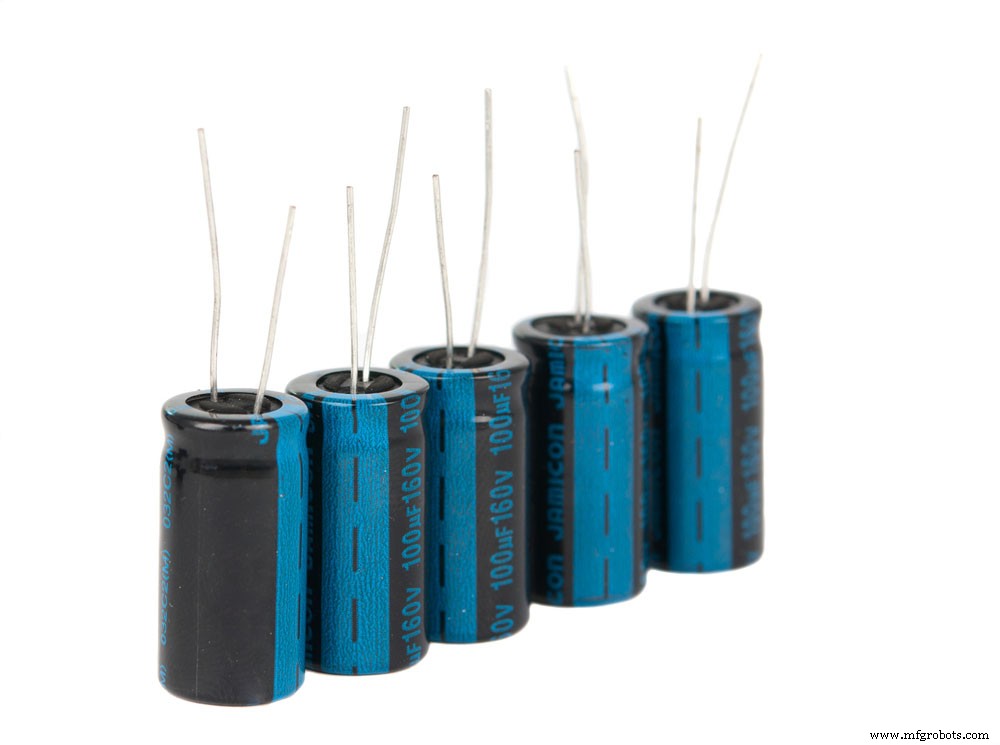

(Elektrolytische condensatoren)

Je moet ook weten dat je geen elektrolyt kunt vinden in een voltooide condensator. Een typische markering kan er als volgt uitzien:22F 50V. De waarde en werkspanning zijn vanzelfsprekend. Verder toont de balk de negatieve pool op de polariteit.

Markering tantaalcondensator– Markeringen van gelode tantaalcondensator

De typische markering op een ideale condensator kan waarden aangeven zoals 22μF en 6V. Het is omdat condensatoren hun microfarads-waarden in μF hebben.

Dus als je een spanningscode zoals 22μF en 6V ziet, betekent dit meestal dat een condensator van 22μF een maximale spanning van 6V heeft.

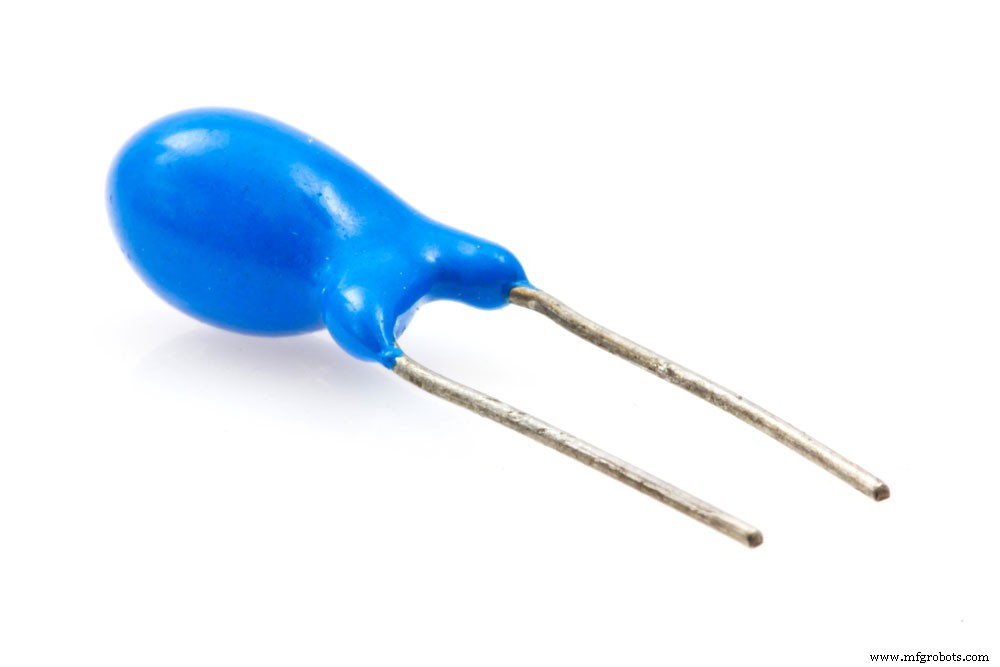

（Blauwe tantaal condensator）

Markering tantaalcondensator– Keramische condensatormarkeringen

De keramische condensator is populair vanwege zijn betrouwbaarheid en lage stroomlekkage. De gelijkstroomlekkage beoordeelt het ook.

(keramische condensator)

Over het algemeen zijn keramische condensatoren kleiner van formaat. Toch kun je verschillende strategieën gebruiken. De waarde van de condensator is meestal in "Picofarads". De markeringen zijn nauwkeuriger dan de tantaalmarkering. Dus als je cijfers als 10n ziet, weet je dat je naar een 10nF-condensator kijkt.

Tantalum-condensatormarkering - SMD-keramische condensatorcode

Surface Mount-condensatoren zijn klein, met onvoldoende ruimte voor markering, ondanks de fabrikant van de condensator. De condensatorfabrikant heeft deze condensator zo gemaakt dat markeringen niet nodig zijn.

（condensator）

Markering tantaalcondensator – SMD-markeringen op tantaalcondensator

Net als de SMD keramische condensator heeft deze condensator voor opbouwmontage onvoldoende ruimte voor markeringen. Ook zijn er polariteitstekens in de tantaal. Hoewel de meest toegankelijke markering voor SMD-tantaalcondensatoren is wanneer de waarde wordt weergegeven.

(SMD-tantaalcondensator)

3. Tantaalcondensatormarkering —Veelgestelde vragen

1. Wat is overspanning? Het is de hoogste spanning die gedurende een korte periode in circuits op een condensator wordt toegepast om een ​​stroompiek of pulsstromen te voorkomen. Deze circuits hebben echter een kleine serieweerstand.
2. Wat is reservespanning? Het is wanneer de anode-elektrodespanning negatief is. En deze negativiteit is in vergelijking met de kathodespanning.
3. Wat gebeurt er met de tantaalcondensator als je sperspanning toepast? Er vloeit een omgekeerde lekstroom naar de anode van de condensator.
4. Wat zijn de diëlektrica waaruit de tantaal of metaalcondensator bestaat? Dit zijn de niobiumpentoxide, tantaalpentoxide en mangaandioxide-elektrolyt.

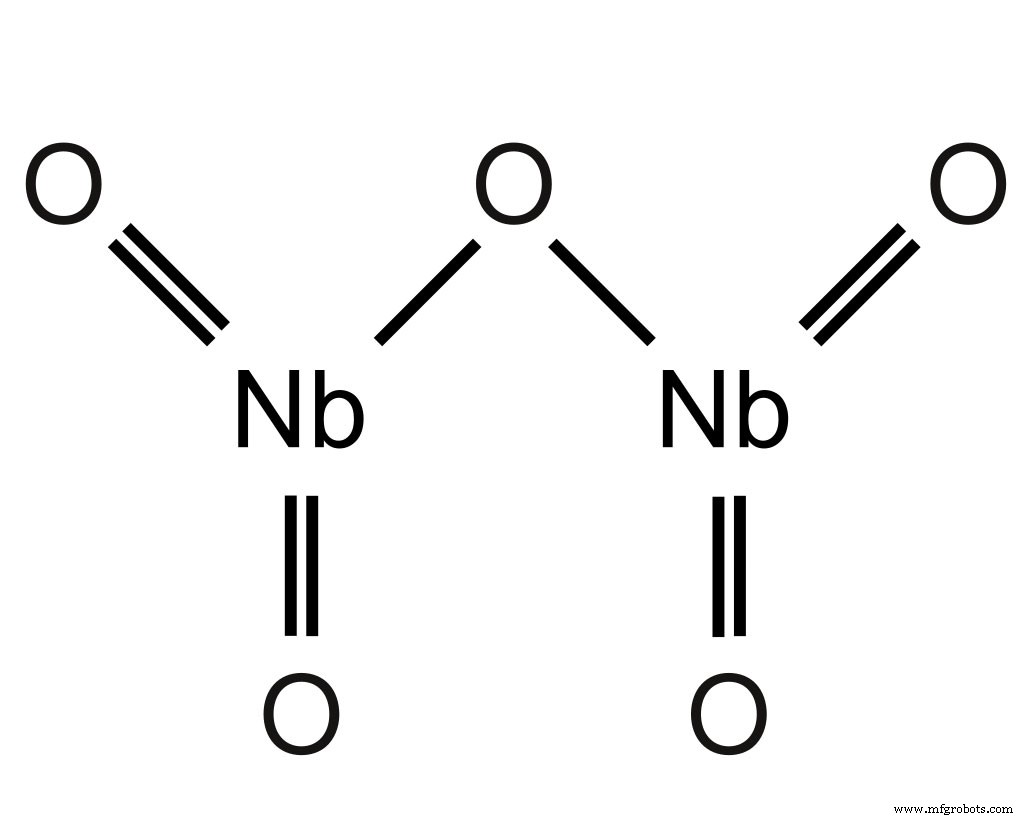

（Niobiumpentoxide chemische samenstelling structuur）

5. Wat is het verschil tussen tantaal en keramische condensatoren? U kunt de capaciteitsinstabiliteit voor de spanning in de tantaalcondensator niet zien. Maar de keramische condensator geeft veranderingen in capaciteit weer bij een aangelegde spanning. Toch vertrouwen ontwerpers op de tantaalcondensatoren vanwege hun betrouwbare componenten.
6. Hoe kunnen we een tantaalcondensator identificeren? U kunt de tantaal- of metaalcondensator lokaliseren door de positieve pool te vinden. Het is altijd gemarkeerd.
7. Wat is de relatie tussen Mn02 en polymeertantaal? Het zijn twee soorten kathodematerialen. Bovendien was een deel van de industriële en consumententoepassingen van het nieuwe polymeermateriaal de vervanging van mangaandioxide in condensatoren.

（polymeer tantaal）

Conclusie

Het begrijpen van de verschillende condensatormarkeringen is relatief eenvoudig. Houd er rekening mee dat verschillende condensatoren verschillende codering hebben. Bovendien zou het, met de gegeven uitleg, gemakkelijk moeten zijn om elke condensator te kennen door middel van zijn markering. U kunt altijd contact met ons opnemen als u nog vragen heeft.
