10 methoden met hoogwaardige PCB-traceringsstroomcapaciteit

Voor PCB vanwege warmte is opwekking een grote uitdaging. Overmatige hitte beïnvloedt de functies van de printplaat en kan de componenten ervan beschadigen. Er moet een effectieve warmteafvoer zijn om de warmteopwekking aan te kunnen. Omdat onderdelen echter elke dag kleiner worden, wordt overmaat een uitdaging. Warmteafvoer vindt op natuurlijke wijze plaats via het bord zelf.

Wanneer natuurlijke dissipatie niet voldoende is, kan dissipatie ook met geforceerde middelen plaatsvinden. Om overmaat te forceren, kunt u koellichamen (ventilatoren, radiatoren), luchtkoelers en meer gebruiken. Het zal leiden tot een betere PCB-traceringsstroomcapaciteit.

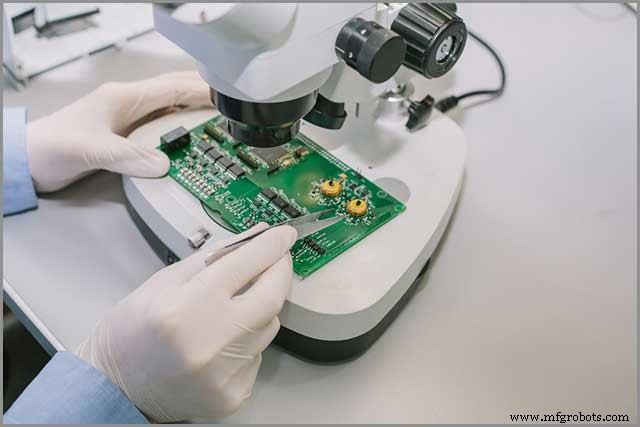

Voer een grondige visuele inspectie uit van uw printplaat

Bij het ontwerpen van een printplaat moet je letten op het maximaliseren van de warmteafvoer. Een goede afvoer van warmte is essentieel voor een lange levensduur van uw printplaat. Het zorgt er ook voor dat de printplaat correct functioneert.

Het is de snelste‚ eenvoudigste manier om uw printplaat te inspecteren. Eerst moet u de stroom naar de printplaat uitschakelen. Als het uit staat, kun je doorgaan met onderzoeken. U kunt proberen het oppervlak van de geïntegreerde schakelingen aan te raken om te controleren of deze oververhit raken. Als uw bord kortgesloten is, kunt u controleren op brandplekken. Dit zijn de bruine vlekken die u op het gebruikelijke groene bord ziet. U kunt deze brandplek gebruiken om te bepalen waar het PCB-ontwerp oververhit raakt.

Infraroodcamera

Er is maar zoveel dat je met je blote ogen kunt zien. Om te ontdekken waar veel warmte wordt gegenereerd‚, kun je ook een infraroodcamera gebruiken.

Infraroodcamera's worden ook wel warmtebeeldcamera's genoemd. Deze camera's maken thermische warmte zichtbaar. U kunt dit gebruiken om de exacte locaties te identificeren die overmatige hitte genereren. Deze kunnen u een nauwkeurige meting van warmte geven. De infraroodcamera maakt gebruik van lenzen die kunnen scherpstellen tot lijnen van 20 µm. Sommige camera's maken een laag voor laag thermisch beeld met een zichtbaar golflengtebeeld.

U kunt infraroodcamera's gebruiken om het thermische beeld van een goede PCB te krijgen, samen met de oververhitting. Door de twee afbeeldingen te vergelijken, kunt u overtollige warmtegenererende gebieden op uw PCB lokaliseren. Een infraroodcamera is van onschatbare waarde bij het analyseren van een PCB, het vermogen om warmte af te voeren. Het is een uitstekende manier om de traceerstroomcapaciteit van de PCB te beheren.

Thermische analyse

Tijdens thermische analyse ondergaat de PCB een grondige analyse bij verschillende temperaturen. Deze analyse helpt bij het meten van hoe de PCB zich zal gedragen in een bepaalde omgeving. Omgevingswarmte is een factor die de PCB diepgaand kan beïnvloeden. De meeste PCB's werken in hightech-omgevingen.

Het is dus extra belangrijk om te zien hoe uw PCB zal werken in wisselende omgevingscondities.

Bij het ontwerpen van de PCB‚ kunt u thermische analyse gebruiken om verschillende omstandigheden te simuleren. Deze techniek helpt bij het identificeren van thermische problemen en warmtedichte gebieden. In de ontwerpfase zelf kunt u deze vraagstukken goed aanpakken. Thermische analyse is essentieel bij het optimaliseren van uw PCB, zelfs vóór de bouw.

Verbruik elektrische stroom

De belangrijkste reden voor warmteontwikkeling in PCB's is het opwarmen van componenten die op het bord zijn gemonteerd. Bij het overwegen van het elektriciteitsverbruik‚ zijn er twee factoren die de warmteafvoer beïnvloeden. Dat zijn de stroomverdeling op de printplaat en het stroomverbruik per oppervlakte-eenheid. Een juiste toewijzing van componenten over de PCB is essentieel om de warmteafvoer te vergroten.

In horizontale richting, ‚ plaats apparaten met een hoog stroomverbruik dicht bij de rand. In verticale richting‚ moet u het eens zijn over apparaten met een hoog stroomverbruik die zich dicht bij de bovenkant van de PCB bevinden. Apparaten met een hoog stroomverbruik en hoge warmtegenererende apparaten moeten zich in de buurt van koelapparaten bevinden. Het is ook belangrijk om hoge verwarmingscomponenten uit de buurt van randen of hoeken te plaatsen.

Tenzij je een koelapparaat hebt om het hoge verwarmingsapparaat te koelen. Apparaten met een hoge verwarming kunnen apparaten met een lagere verwarming beïnvloeden en deze verwarmen. Indien adequaat geregeld, zal dit effect niet optreden. Apparaten verbruiken meer stroom om gelijkmatig samen met het PCB-gebied te worden verdeeld. Door gebieden met een hoge vermogensdichtheid‚ te vermijden, kunt u een constante oppervlaktetemperatuur behouden. Het is een uitstekende manier om een ​​goede PCB-traceringsstroomcapaciteit te hebben.

Convectie in PCB

Op PCB's zijn over het algemeen verschillende componenten gemonteerd. Al deze componenten worden warm tijdens het gebruik. Om effectief te blijven werken, moet de print deze warmte afvoeren. Warmteafvoer kan automatisch plaatsvinden of door geforceerde middelen zoals het implementeren van koellichamen. Convectie en straling zijn twee methoden waarmee ontbinding kan plaatsvinden. Convectie is het overbrengen van warmte van component naar component.

Straling is een warmteafvoer waarvoor geen medium nodig is. Uw PCB moet bestaan ​​uit sterk absorberende materialen die de vervuiling verhogen. Het verhogen van de temperatuur van radiatoren en het verlagen van de temperatuur van absorbers verhoogt de straling. Als de convectie en straling eenmaal hoog zijn, heeft dit een gunstig effect op de warmteafvoercapaciteit van PCB's.

Online rekenmachines voor koellichamen gebruiken

Online koellichaamcalculators zijn software die speciaal is ontworpen om het koellichaam te berekenen. Er zijn verschillende koellichaamcalculators bedoeld voor verschillende taken. U heeft slechts enkele parameters nodig om deze rekenmachines te bedienen. Sommige rekenmachines berekenen bijvoorbeeld de maximale temperaturen die een apparaat kan weerstaan. U moet parameters opgeven zoals de maximale omgevingstemperatuur en het toegepaste vermogen. Vervolgens berekent de rekenmachine de maximale temperatuur en controle die een apparaat aankan.

Sommige vergelijkbare rekenmachines berekenen de traceerstroomcapaciteit van de PCB, de grootte van het koellichaam en meer. Deze zijn gratis beschikbaar en u kunt ze gebruiken om uw PCB te optimaliseren.

Temperatuurgevoelige diodes gebruiken

U kunt ook goedkope halfgeleiderdiodes gebruiken om de warmteafvoer te meten. Enkele voorbeelden van diodes die u kunt gebruiken zijn 1N914‚, 1N4148 en 1N400X. Deze diodes geven geen exacte meting. Maar ze kunnen je nog wel een schatting geven van de warmteopwekking via de printplaat. U kunt de diode monteren op componenten zoals transistors, transformatoren en batterijen. Om de temperatuur te bewaken‚, moet u sensoren gebruiken met lineaire temperatuurkenmerken. En diodes zoals de hierboven genoemde zijn een goede keuze voor het meten van temperatuur.

Gebruik datasheets/tabellen voor gemeenschappelijke PCB-componenten

Datasheets zijn als handleidingen gemaakt door ingenieurs voor ingenieurs. Deze bevatten exacte informatie over hoe een onderdeel werkt. Wanneer u een datasheet‚ gebruikt, moet u ervoor zorgen dat dit de nieuwste datasheet is voor het gegeven element. Verwijzen naar de nieuwste datasheet is essentieel om ervoor te zorgen dat u geen fouten tegenkomt.

Voor bijna elk onderdeel vindt u datasheets met gedetailleerde specificaties. Het omvat de thermische eigenschappen van bijna elk onderdeel. Datasheets zijn handig om een ​​idee te krijgen van de warmteontwikkeling van elk element van de printplaat. Het kan helpen bij het beheren van de traceerstroomcapaciteit van PCB's. U kunt deze schatting gebruiken om te bepalen hoe u de printplaat kunt optimaliseren voor warmteafvoer.

Gewogen volume-effectieve thermische geleidbaarheidsmethode

In PCB's‚ is het falen van één onderdeel voldoende om de werking van het hele bord te laten mislukken. De thermische geleidbaarheid tussen PCB-componenten is niet constant. Het is dus essentieel om een ​​uitstekend thermisch ontwerp te behouden om ervoor te zorgen dat de printplaat bij hoge temperaturen kan werken. Het gewicht/eenheidsoppervlak van de PCB verwijst naar de dikte van de koperen bekleding op de gelamineerde plaat. Voor een efficiënte thermische geleiding moet er een continu koperpad zijn. De thermische geleidbaarheid wordt ook beïnvloed door het aantal via's in de printplaat.

PCB-traceertemperatuurstijging

Sporen zijn de paden die elektriciteit rond de printplaat transporteren. Ook deze sporen kunnen oververhit raken. U kunt de temperatuurstijging van de PCB-tracering berekenen met P =I ^ 2R, een vergelijking afgeleid van Ohm is de wet.

Er zijn twee factoren die de temperatuurstijging in PCB-sporen beïnvloeden. Dat zijn PCB-traceringsstroomcapaciteit en spoorbreedte. PCB-traceringsstroomcapaciteit is de maximale stroom die een bit kan dragen. Hogere winden hebben een dikkere spoorbreedte nodig.

Samenvatting

We hopen dat je dit artikel nuttig vond. Om u een overzicht te geven:overmatige hitte kan de functies van de printplaat beïnvloeden. Daarom is het essentieel om plekken te identificeren die overmatige hitte genereren. Als de PCB de warmte niet goed kan afvoeren, zal het hele bord uitvallen. Daarom moet u weten hoe u uw printplaat moet ontwerpen en testen voor optimale warmteafvoer. Het kan een rigoureus proces zijn en vereist testen, testen en nog meer testen.
