Volledige openbaarmaking:deze PCB's zijn geleverd door PCBWay. Uiteraard zal ik proberen zowel het goede als het slechte te bekijken.

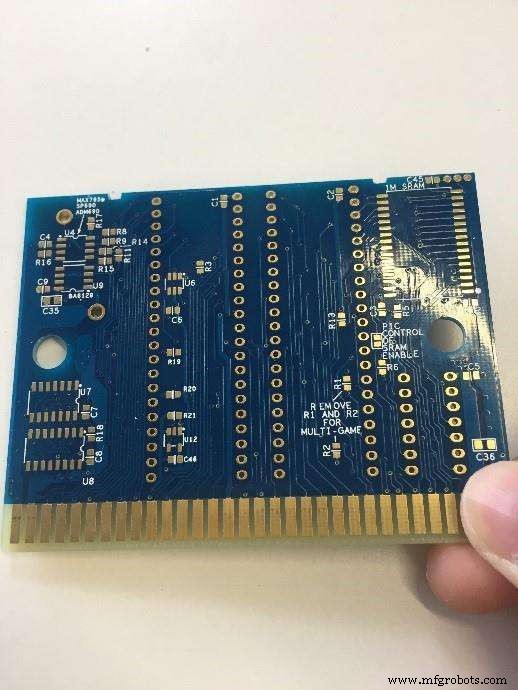

Een paar afbeeldingen om mee te beginnen:

PCBWay $5 PCB-prototypingservice

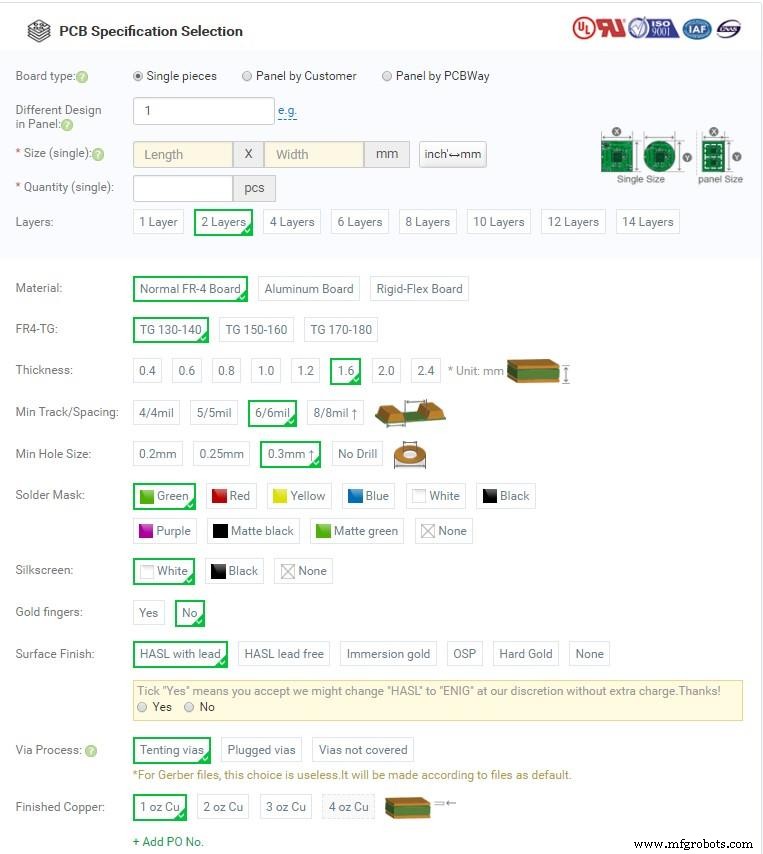

PCBWays' prototyping-service vanaf $ 5/10 stuks voor max. 100 x 100 mm, FR4 dubbelzijdige aangepaste PCB. Zoals bij veel Chinese PCB-fabrikanten, moet u de parameters invoeren:

Keuze uit negen soldeermaskerkleuren, witte of zwarte zeefdruk en een reeks diktes (0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm en 1,6 mm; dikkere en dunnere PCB's zijn beschikbaar, maar zullen de prijs verhogen). De standaard minimale spoorbreedte/afstand is 6/6 mil (0,1524 mm), maar betere toleranties tot 4/4 mil kunnen tegen een meerprijs worden besteld. De standaard minimale gatgrootte is 0,3 mm, maar er zijn weer betere specificaties beschikbaar.

Rekening houdend met de prijs van PCBWay's bord en levertijd, het is behoorlijk concurrerend in vergelijking met andere bedrijven.

Bestelproces:

Het bestelproces in PCBWay is een beetje anders, omdat PCBWay hun ingenieurs in staat stelt om het PCB-ontwerp te bekijken voordat u daadwerkelijk betaalt. Nadat je het Gerber-bestand hebt ingediend, verwachten ze meestal geen problemen. De meeste andere systeemfuncties zijn geautomatiseerd.

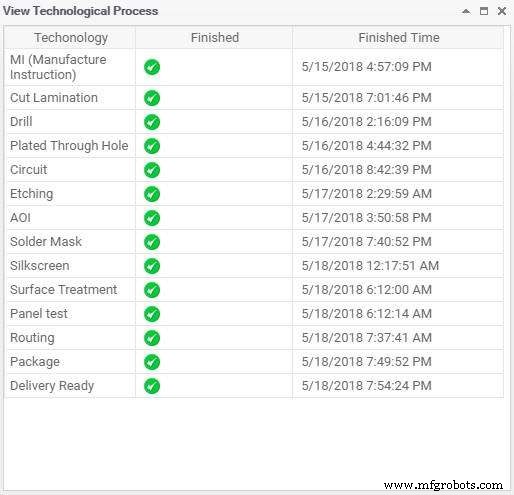

Ik heb het Gerber-bestand op 15 mei geüpload en ik heb de voortgang van mijn bestelling online gevolgd. Op hun website kun je de gedetailleerde voortgang van je bord volgen terwijl het door het productieproces gaat. Voor kleine oplagen zoals deze is het niet cruciaal, maar als je een groot project zou doen met panelen van veel borden, zou dit zeker handig zijn.

Ze begonnen met de productie op de 15e en voltooiden alles op de 18e. Ze hebben de borden op de 18e verzonden en me een trackingnummer gegeven.

Hier is een samenvatting van de tijdlijn:

15e:indiening Gerber-bestanden

15e:start van de PCB-productie

18e:borden voltooid

18e:boards verzonden (via DHL naar VS)

21e:borden ontvangen

Bezorging

Niemand wil wachten op standaard China Post, tenzij je echt een klein budget hebt (bij sommige pakketten duurde het 10 dagen om aan te komen, andere 30 dagen, sommige kwamen helemaal niet aan...). Ik kies over het algemeen voor DHL omdat het iets goedkoper is dan Fedex en vergelijkbare levertijden heeft. DHL (+$21) kiezen voor levering binnen 3-5 dagen in de VS.

3 dagen levering naar de VS inclusief inklaring! Zeker het extra geld waard, geen enkele moeite. De planken waren mooi verpakt.

PCB-bouwkwaliteit

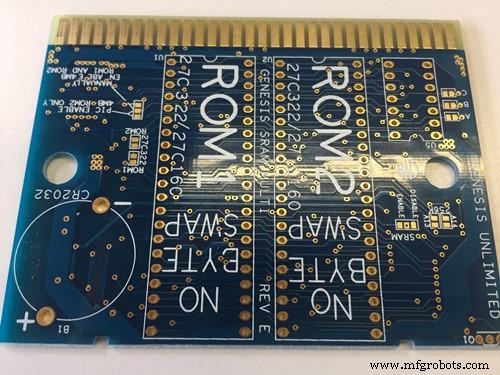

De eerste indrukken zijn goed na uitpakken en uitpakken. De platen zien er goed uit, het soldeermasker is helder en de zeefdruk is redelijk leesbaar.

[Min spoor/afstand:6/6mil, min. gatgrootte:0,3 mm, blauw soldeermasker, witte zeefdruk]

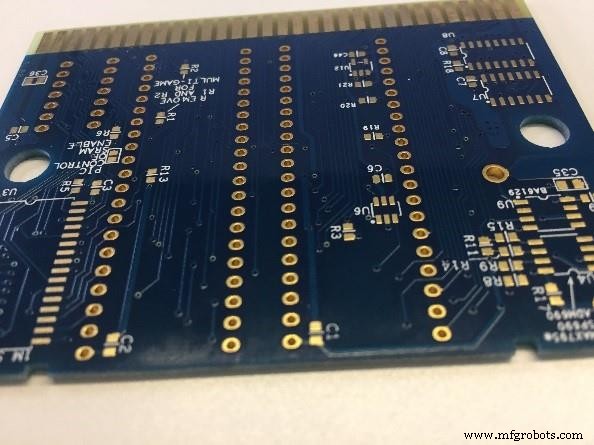

Sporen/via's

Koper en oppervlakteafwerking

immersie goud ziet er goed uit, mooi en glanzend. Ik heb geen weerstandstest gedaan, maar ben er redelijk zeker van dat ik echt 1oz koper heb gekregen.

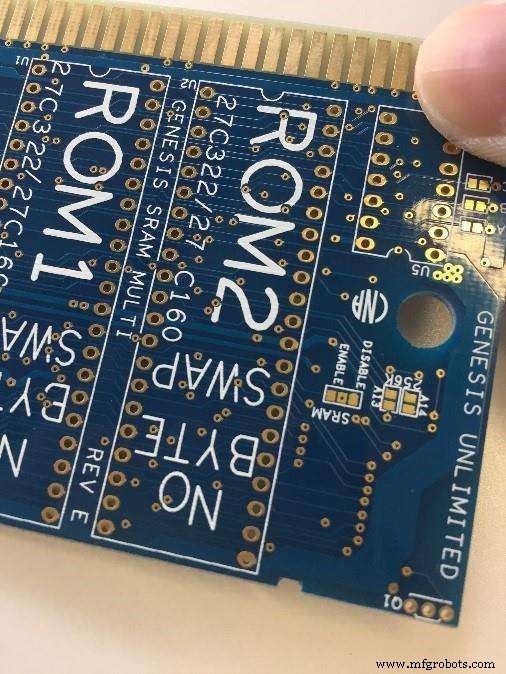

Zeefdruk

De witte zeefdruk is goed leesbaar, geen verkeerd uitgelijnde of slecht versprongen zeefdruk. In vergelijking met andere PCB-fabrikanten is het eigenlijk beter. Zoals bij veel Chinese PCB-fabrikanten wordt er een interne trackingcode op de zeefdruklaag geplaatst, gelukkig hebben ze een plekje onder een spoel gevonden. Geen lelijke codes op afgewerkte PCB, goed spul.

Soldeermasker

Ze bieden ook matzwarte en matgroene kleuren. Ik heb tot nu toe geen matte kleuren gezien die bij andere PCB-fabrikanten worden aangeboden. Deze keer is de kleur van het soldeermasker die ik heb geprobeerd blauw.

Het soldeermasker is fel gekleurd en mooi aangebracht.

Boor

Boorbewerkingen waren mooi gecentreerd, geen onderscheidbare offset, wat betekent dat ze het goed hebben gemaakt met hun eigen gespecificeerde minimale spelingen

Conclusie

Nou, PCBWay maakt over het algemeen fatsoenlijke PCB's. Hun prototype-PCB's voor hobbyisten (zoals ikzelf) zijn erg mooi. Als je PCB's wilt maken met een matzwart of matgroen soldeermasker, of als je een snelle doorlooptijd nodig hebt, raad ik je aan PCBWay eens te proberen.
