SNELLE TIP:Afgeleide bewerkingen voor Fusion 360-productie

In deze snelle tip bekijken we een van mijn favoriete programmatijdbesparingen, Derived Operations. Met Afgeleide bewerkingen kunt u een nieuwe bewerking maken die de geometrieselecties en alle toepasselijke snij- of koppelingsparameters van de bestaande bewerking handhaaft. Dit kan de tijd die wordt besteed aan het handmatig wijzigen van parameters voor elke bewerking aanzienlijk verkorten.

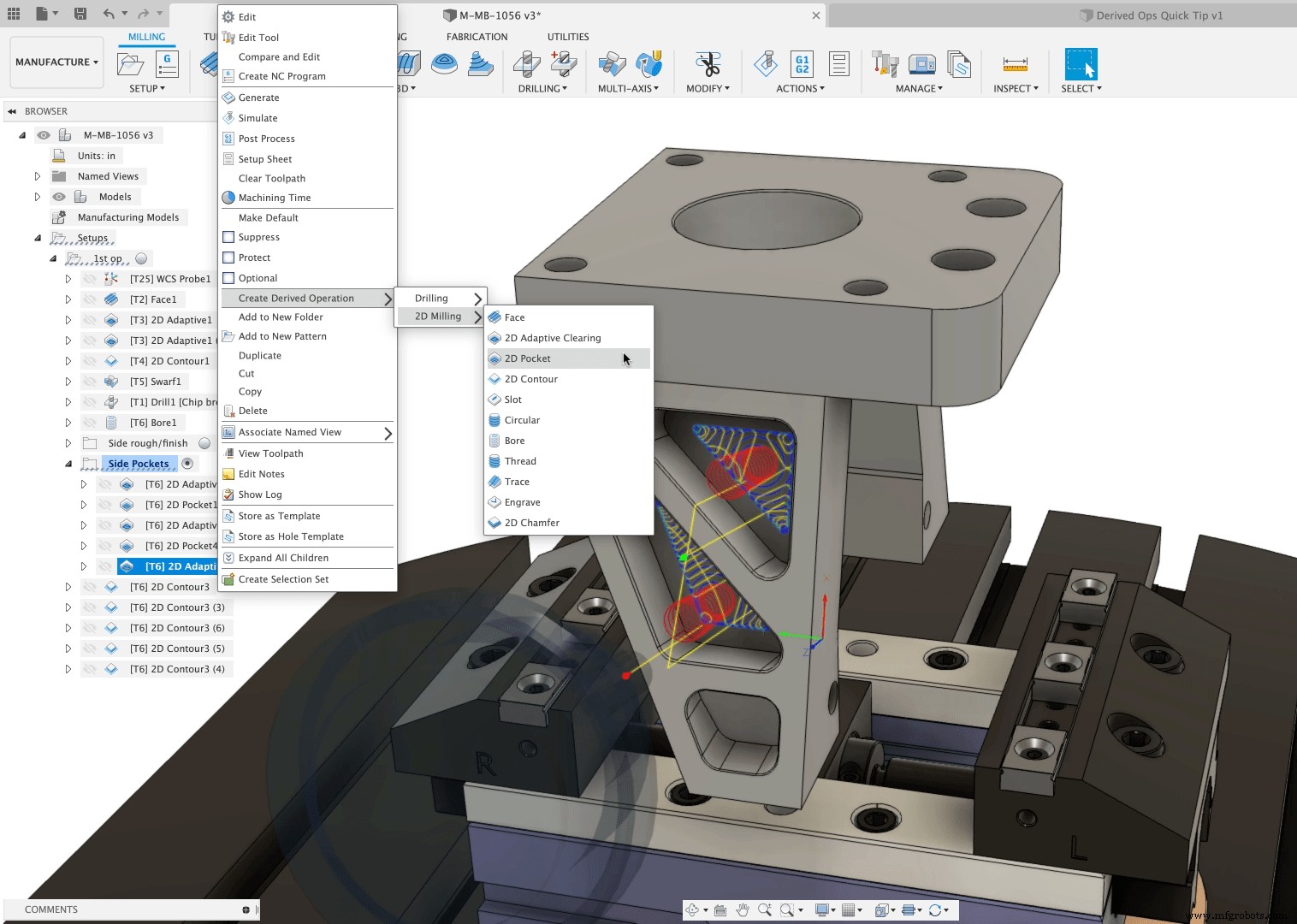

Ik heb bijvoorbeeld een 2D Adaptive Clearing-bewerking om deze pockets uit te ruwen, waarbij ik de pocketgeometrie heb geselecteerd en de gereedschapsoriëntatie heb ingesteld. Om snel een afwerkingsbewerking voor de zak te maken, kan ik Afgeleide bewerking maken selecteren in het contextmenu. Hierdoor kan ik elke 2D-bewerking kiezen om te maken.

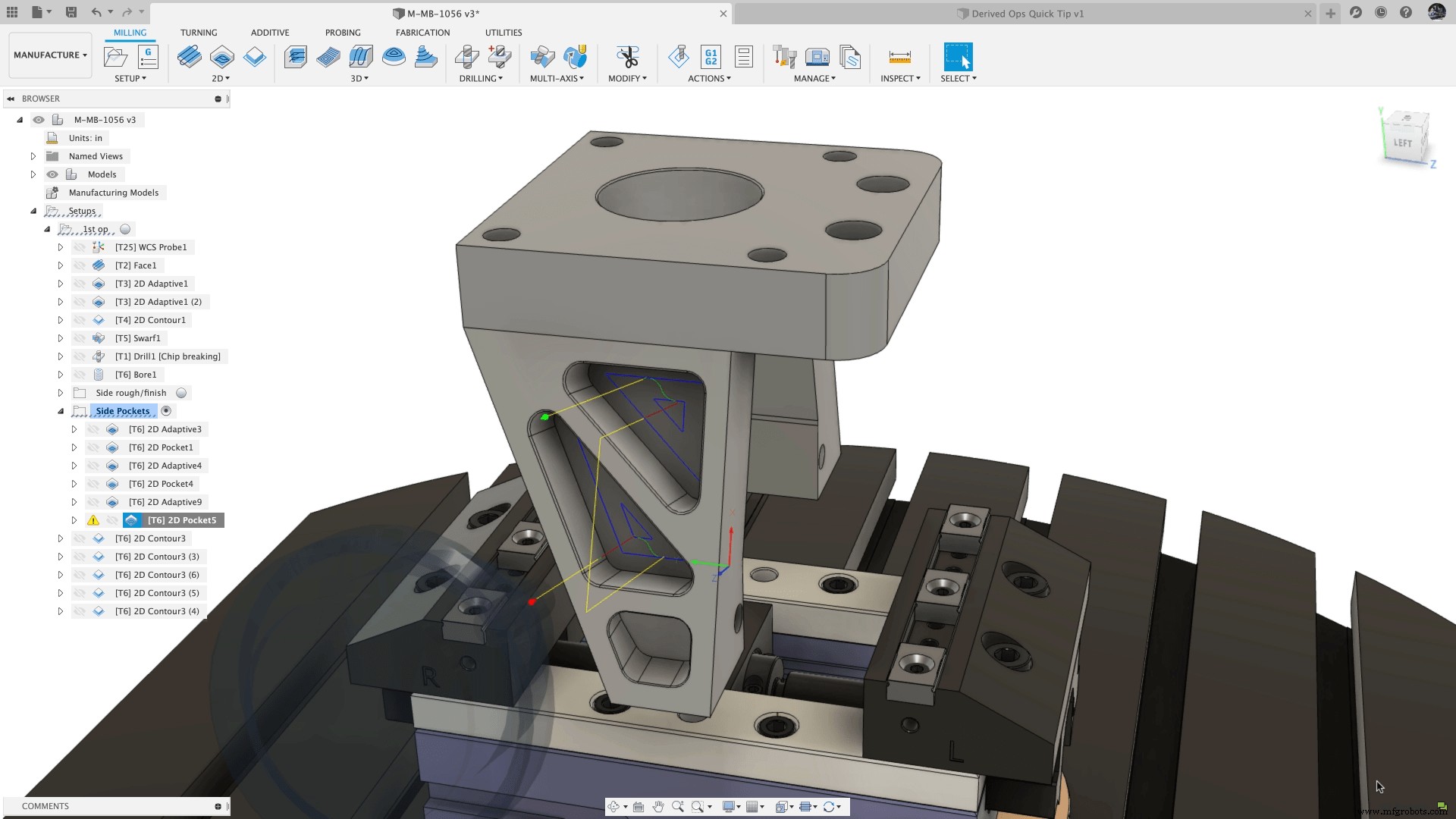

En voila! De nieuwe 2D Pocket-bewerking handhaaft de geometrieselecties en gereedschapsoriëntatie, evenals alle toepasselijke snijparameters. Ik hoef dus niet terug te gaan en die selecties opnieuw te bekijken. Dit was een eenvoudig voorbeeld, maar dit bespaart me een hoop tijd als ik veel zakken heb geselecteerd.

Hoe zit het met 3D-bewerkingen?

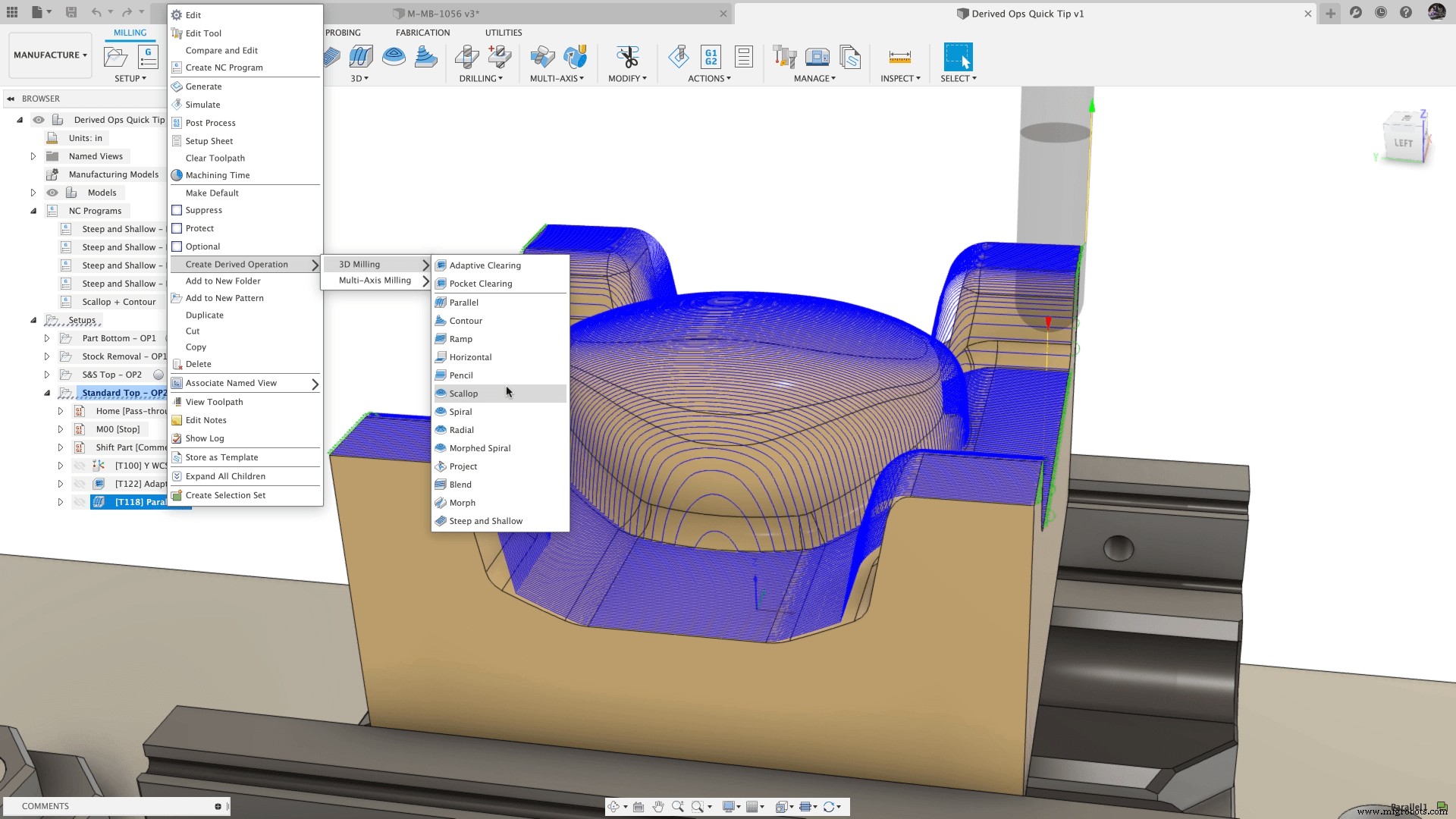

Een van mijn favoriete toepassingen van Derived Operations is het snel verkennen van meerdere 3D-afwerkingsstrategieën. Als ik een bestaande operatie heb, zoals een Parallel, maar als ik wil zien hoe sommige andere opties eruit zullen zien, kan ik ze snel maken met Derived Operations. Het is vermeldenswaard dat soms niet alle parameters van operatie tot operatie op één lijn liggen. Dus als ik een 3D-contour afleid van deze parallel, bestaat de stepover-parameter in de parallel niet in de 3D-contour, die in plaats daarvan een stepdown-parameter heeft. In dit geval wordt de standaardwaarde gebruikt in de afgeleide bewerking.

Je hebt misschien gemerkt dat het alleen mogelijk is om bewerkingen van hetzelfde type af te leiden - 2D naar 2D en 3D naar 3D. Dit komt door de manier waarop toolpaths aan de achterkant worden berekend, en hoewel het misschien een beetje jammer lijkt, ben ik niet veel gevallen tegengekomen waarin het me vertraagde. Houd er ook rekening mee dat afgeleide bewerkingen beschikbaar zijn voor het draaien en contouren van gereedschapsbanen en voor frezen.

Ik hoop dat je Derived Operations gaat gebruiken als je dat nog niet was! Raadpleeg de productdocumentatie voor meer gedetailleerde hulp. Fusion360 nodig? Download vandaag nog een gratis proefversie.
