Een schaakstuk machinaal bewerken met Fusion 360

In navolging van mijn "How to Machine"-berichten, zal ik je vandaag uitleggen hoe je een schaakstuk kunt machinaal bewerken met Fusion 360.

Als je de vorige berichten van deze serie niet hebt gelezen, kun je de onderstaande links bekijken:

• Een stuurwiel bewerken
• Een spinplaat bewerken
• Een wielnaaf bewerken
• Hoe een generatief ontworpen armatuur te gebruiken om te bewerken

Als je geweldige beelden van het bewerkingsproces wilt zien, kun je deze video van 1 minuut bekijken.

Overwegingen voor materiaal en ontwerp

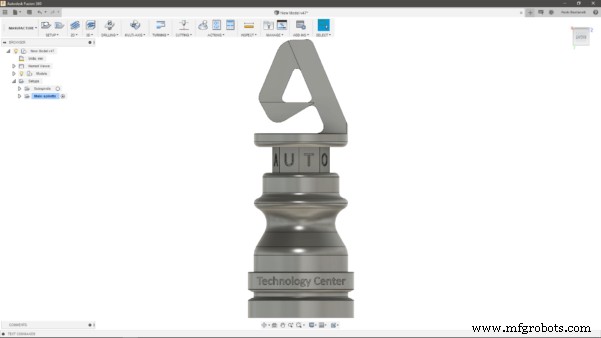

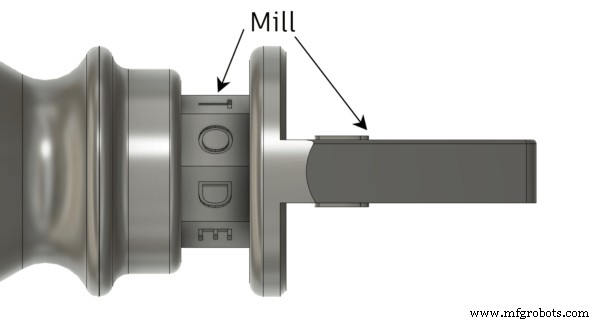

Het schaakstuk is vervaardigd uit een vrij standaard aluminiumsoort, 6082. De vorm van het onderdeel maakte het perfect geschikt voor een draaimachine met freesmogelijkheden. Ik wist zelfs dat ik het grootste deel van het hoofdgedeelte kon draaien, maar ik wist ook dat ik de achthoekige vorm en het Autodesk-logo bovenaan moest frezen, zoals je in de onderstaande afbeelding kunt zien.

Daarom heb ik ervoor gekozen om het onderdeel te vervaardigen op een Mazak Integrex i-300S, een multitaskingmachine in het Birmingham Technology Center.

Hoe maak je een schaakstuk:setup 1

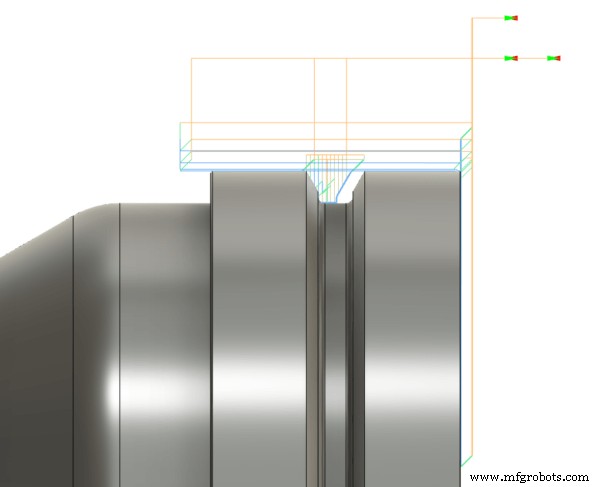

De Mazak Integrex i-300S heeft 2 spindels, wat betekent dat ik wist dat ik het onderdeel in 2 opstellingen kon bewerken. De enige extra overweging om te maken is dat al het freeswerk op de hoofdspil moest worden gedaan. Daarom besloot ik om eerst de onderkant van het schaakstuk te bewerken, op de subspil. Ik heb slechts drie gereedschapspaden in deze opstelling uitgevoerd, respectievelijk om naar het onderdeel te kijken, het bodemprofiel te draaien en de groef te bewerken. U kunt de drie toolpaths in de onderstaande afbeelding zien.

Hoe maak je een schaakstuk:Setup 2

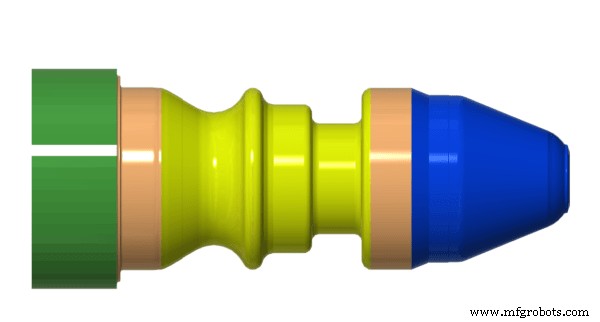

De rest van het werk werd allemaal gedaan tijdens Setup 2, op de hoofdspil. Hiervoor hield ik het onderdeel vast met een paar zachte kaken, machinaal bewerkt op basis van de basisdiameter die ik zojuist in Setup 1 had gedraaid. In Setup 2 keek ik eerst naar het overtollige materiaal, daarna draaide ik het profiel en de groeven. Nadat ik de draaibewerkingen had voltooid, begon ik te werken aan de freesgereedschapspaden.

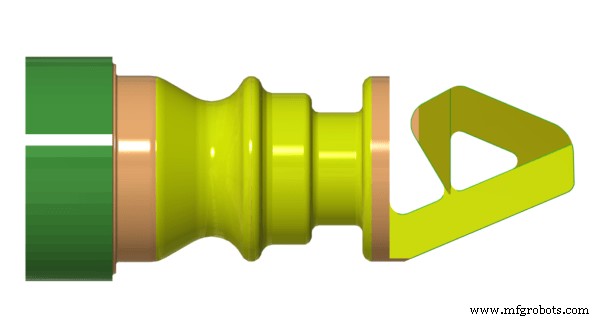

Ik heb een Adaptive Clearing-strategie gebruikt om het meeste materiaal van de zijkanten van het Autodesk-logo te ruwen. Ik heb toen een combinatie van 2D Contour-, 2D Pocket- en 2D Chamfer-strategieën gebruikt om het af te maken.

De volgende stap was het bewerken van de achthoekige vorm waarin we het woord "Autodesk" moesten graveren. Om dit te doen, heb ik een cirkelvormig patroon gemaakt met acht 2D Pocket-toolpaths, met behulp van een 10 mm-frees. Het volgende wat je moest doen was de gravure op de achthoek. Hiervoor heb ik een 6 mm puntboor gebruikt. Vervolgens heb ik hetzelfde gereedschap gebruikt om de afschuiningen op het "A" -logo te bewerken. Ik weet dat het misschien onorthodox klinkt om puntboren te gebruiken als graveer- en afschuingereedschap, maar ze zijn meestal goedkoper en gemakkelijker verkrijgbaar dan graveer-/afschuingereedschappen.

Conclusie

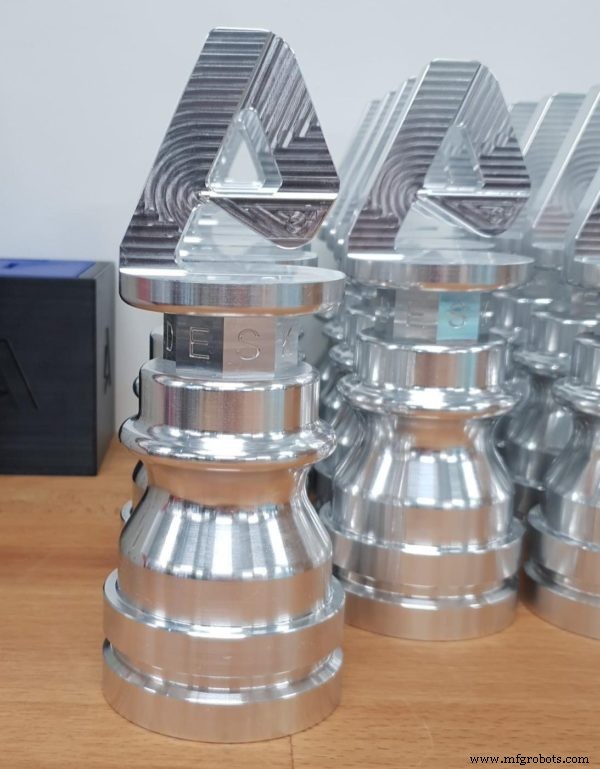

De totale bewerkingstijd was ongeveer een uur per onderdeel. Tussen Setup 1 en 2 was wat extra werk nodig, omdat de datumlocatie moest worden gewijzigd van de onderkant naar de bovenkant van het Autodesk-logo. Omdat we uiteindelijk zo'n 40 schaakstukken maakten, hebben we geprobeerd de cyclustijd zo veel mogelijk te beperken. Fusion 360 draai- en freesgereedschappen maakten het hele productieproces snel en naadloos. Als je Fusion 360 wilt proberen, kun je een gratis proefversie downloaden via deze link.

Ik hoop dat dit bericht je heeft geholpen om meer te weten te komen over het machinaal bewerken van een schaakstuk met Fusion 360. Houd ons in de gaten voor meer berichten over het machinaal bewerken!
