Een elektrisch schema maken met CAE E3.series

In dit artikel kunt u zien hoe u een elektrisch schema kunt maken in E3.series. De creatie is eenvoudig, intuïtief en met de intelligente functionaliteiten van de E3.serie worden de processen volledig geoptimaliseerd en efficiënt, zodat de ontwerptijd van uw projecten zo kort mogelijk is. Bekijk het volledige videoartikel!

Initiële instellingen

In eerste instantie wordt het raster voor de projectbladen gedefinieerd en wordt de gewenste taal geselecteerd. De elektrische instellingen van het project zijn toegankelijk via "Extra" en "Instellingen" of door de "S" toets op het toetsenbord.

Vervolgens worden er drie werkbladen toegevoegd, met respectievelijke namen van:1, 2 en 3.

Probeer NU de toonaangevende E-CAE E3.series tool ter wereld met technische trainingscursussen!

Klik op de banner hieronder

Met het eerste blad geselecteerd, worden twee gelijke subcircuits toegevoegd. Toevoegen doe je door componenten uit de bibliotheek naar het projectblad te slepen.

Kruisverwijzingen

Vervolgens worden kruisverwijzingen ingevoegd naar de open verbindingen van de subcircuits.

Door toevoeging van de kruisverwijzingen in het subcircuit van het tweede blad, worden de namen automatisch vastgesteld en voor de andere verwijzingen is het mogelijk om de naam te wijzigen met de "F2"-toets of met de rechtermuisknop onder de tekst en "Tekst Eigenschappen".

Voor de tweede en derde plaat worden 3 connectoren in het ontwerp gestoken om de kruisverwijzingen van de subcircuits voort te zetten.

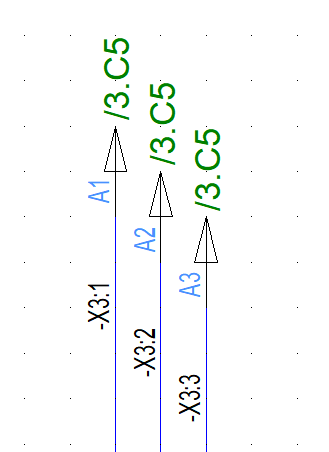

Nadat de referenties correct zijn hernoemd, worden ze gemarkeerd met het nummer en de locatie op het projectblad.

Dit kan binnen hetzelfde blad en ook op verschillende bladen.

Rapporttypen

Ten slotte wordt de lijst met materialen en inhoud toegevoegd via "Tools" en "Rapporten". E3.series biedt verschillende rapportopties:

  • Inhoud;
  • Bill of Materials;
  • Verbinding;
  • Kabels;
  • Onder andere.

In verschillende formaten zoals:

  • Projectblad;
  • Excel;
  • Woord;
  • Toegang;
  • ASCII.
Bekijk de volledige video hieronder

Abonneer je hier op ons YouTube-kanaal voor meer technische video's.

Maak de E3.series-proefversie naar wens met behulp van de onderstaande knop!



Ben je student?

Download hier gratis E3.series!
