Wat zijn SLDPRT- en SLDASM-bestanden en hoe worden ze gebruikt in Additive Manufacturing?

Sinds de lancering in 1995 heeft SolidWorks zich ontpopt als een algemeen aanvaarde computer aided design (CAD) en computer aided engineering (CAE) suite. In maart 2016 had SolidWorks zelfs 32% van de CAD-markt veroverd, waardoor het de toonaangevende CAD-suite in gebruik is.

De Computer Aided Design (CAD)-markt in 2016

Bron: SolidWorks

Dit is niet verwonderlijk. SolidWorks is een robuuste en zeer veelzijdige CAD-suite, die niet alleen engineering- en ontwerpteams in staat stelt om hun werk gemakkelijk te ontwerpen, analyseren en documenteren, maar ook om het relatief naadloos te beheren tegen verschillende productontwikkelingsproblemen.

Een voorbeeld van dit aspect is de beschikbaarheid van zowel SLDPRT (afkorting van SolidWorks Part) als SLDASM (afkorting van SolidWorks Assembly). Dit artikel onderzoekt hoe de verschillen tussen SLDPRT en SLDASM productontwikkelingsprocessen efficiënt hebben gemaakt.

Wat is SolidWorks?

Zoals eerder vermeld, is SolidWorks een CAD-suite. In 2016 was SolidWorks geadopteerd door meer dan 200.000 bedrijven in 80 landen, met meer dan drie miljoen individuele gebruikers. Dankzij de wijdverbreide marktacceptatie is SolidWorks in feite een steunpilaar CAD-suite die ontwikkelaars van softwareapplicaties en makers van 3D-printhardware zouden moeten ondersteunen.

Naast een sterke acceptatie in de markt, is SolidWorks een krachtige CAD-suite met uitgebreide ontwerp- en analysefuncties. De gebruikers beschouwen SolidWorks als relatief eenvoudig te leren, of het nu voor studenten is of zelfs voor engineering-/ontwerpteams die draaien vanuit concurrerende CAD-suites.

De ingebouwde simulatie-, visualisatie-, productgegevensbeheer- en technische communicatiefuncties van SolidWorks stellen technische teams echter in staat om het meeste kernontwerpwerk te consolideren tot slechts één suite in plaats van ongelijksoortige software. Dit helpt het ontwerpproces efficiënter te maken, maar met het parallelle voordeel van het beheersen van de kosten en het stroomlijnen van softwarelicenties.

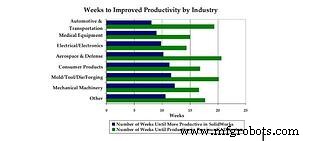

Bron: SolidWorks

Gezien de manier waarop SolidWorks deze sterke punten benut, is het niet verwonderlijk dat het is uitgegroeid tot de toonaangevende CAD-oplossing die wordt gebruikt in de additive manufacturing-industrie. De gebruikers, waaronder bedrijven in de lucht- en ruimtevaart/defensie, de medische sector en de auto-industrie, rapporteren consequent verbeteringen in productiviteit en time-to-market na hun adoptie van SolidWorks.

Wat is SLDPRT?

SLDPRT is een van de oorspronkelijke bestandsindelingen van SolidWorks. Zoals de naam al doet vermoeden, is SLDPRT het formaat dat wordt gebruikt om specifieke delen van een algemeen systeem te ontwerpen en te bekijken.

Dit komt omdat ingenieurs meestal complete systemen ontwerpen met het oog op maakbaarheid, dus elk onderdeel of onderdeel van een systeem wordt afzonderlijk ontworpen en geanalyseerd. Met de productgegevensbeheerfunctie van SolidWorks kunnen teams de ontwerpbestanden voor afzonderlijke onderdelen openen en opslaan.

SLDPRT biedt ook andere voordelen. Een origineel ontwerpbureau zou bijvoorbeeld zijn IP kunnen beschermen door alleen een afzonderlijk onderdeel (d.w.z. één SLDPRT)-bestand te delen met een externe partij, zoals een klant of toeleveringsketenpartner, zonder het volledige ontwerp te hoeven delen.

Als de software van de ontvangende partij is uitgerust om SLDPRT te lezen (wat mogelijk is als applicaties tools zoals 3D InterOp gebruiken), kunnen ze het specifieke onderdeel in volledige getrouwheid bekijken zonder dat het volledig geïntegreerde ontwerp nodig is. Met andere woorden, de ontvangende partij heeft SolidWorks niet per se nodig.

Wat is een SLDASM-bestand?

Optioneel stelt SolidWorks zijn eindgebruikers ook in staat om meerdere SLDPRT-bestanden te combineren in een enkel bestand met de SLDASM-extensie. In plaats van de onderdelen van een systeem afzonderlijk af te drukken (via veel SLDPRT-bestanden), kunt u een enkel SLDASM-bestand gebruiken om het volledige systeem af te drukken.

SLDASM kan voordelig zijn wanneer een CAD-project simpelweg te veel afzonderlijke onderdelen heeft om te beheren. In dit geval kan het herzien van afzonderlijke onderdelen leiden tot inefficiënties (bijv. bestede uren) in individuele aanpassingen en het documenteren van wijzigingen voor de oorspronkelijke ontwerper.

Evenzo kunnen externe partners, leveranciers en/of klanten de SLDASM verkiezen boven een verzameling SLDPRT-bestanden voor kostenbeheersingsdoeleinden. Het is een geconsolideerde activa. Bovendien zou het revisieproces eenvoudiger kunnen zijn omdat rekening wordt gehouden met de beperkingen van het algehele systeem (terwijl focussen op een enkele SLDPRT afzonderlijk het algehele systeem zou kunnen verstoren).

Je zou kunnen zeggen dat SLDPRT en SLDASM samenwerken. Ingenieurs zullen het eerste ontwerpwerk met SLDPRT uitvoeren (d.w.z. focussen op elk onderdeel afzonderlijk), terwijl downstream-partijen (bijvoorbeeld de fabrikant) de SLDASM kunnen gebruiken om het product te produceren en te testen (op kwaliteit, enz.).

Bekijk ons ​​GRATIS e-book over hoe SDK's helpen bij het ontwikkelen van toekomstbestendige 3D-software voor 3D-printbedrijven

Download

Laat uw applicaties SolidWorks lezen met 3D InterOp

Met SolidWorks stevig op zijn plaats als de meest gebruikte CAD-suite, is het duidelijk dat de bredere additieve productie-industrie oplossingen nodig heeft om de overvloed aan SLDPRT- en SLDASM-bestanden te beheren.

Fabrikanten van 3D-printen moeten bijvoorbeeld printhardware hebben die interoperabel is met de SolidWorks CAD-omgevingen van hun oorspronkelijke ontwerppartners. Evenzo kunnen twee ontwerpbureaus die hebben samengewerkt aan een enkel project (wat gebruikelijk is in de defensie-industrie) twee verschillende CAD-omgevingen gebruiken, b.v. een op SolidWorks en een andere op CATIA.

U kunt deze hiaten overbruggen door solide interoperabiliteitsoplossingen in de vorm van software. Spatial's 3D InterOp is een software development kit (SDK) die beschikbaar is voor ontwikkelaars van softwareapplicaties en hardwarebedrijven die de additive manufacturing-industrie bedienen.

Met de 3D InterOp SDK kunt u uw applicaties uitrusten om alle SolidWorks-bestanden volledig te lezen, niet alleen SLDPRT en SLDASM, maar ook SLDDRW (SolidWorks Draw File). Of het nu gaat om de oppervlaktegeometrie, metadata, kleur, textuur of andere ontwerpaspecten van het SLDPRT- of SLDASM-bestand, u kunt een SLDPRT- en SLDASM-bestandsviewer maken voor niet-SolidWorks-omgevingen.

Bovendien laat onze SDK uw applicaties ook CATIA-, Autodesk Inventor-, Solid Edge- en NX-bestanden lezen, zodat uw eindgebruikers kunnen samenwerken met alle technische workflows.

Onderzoek hoe 3D InterOp uw applicatie zal uitrusten om de huidige behoeften van de additive manufacturing-industrie te ondersteunen door vandaag nog een evaluatie aan te vragen.
