CompoTech lanceert standaard assortiment voor carbon fijnere epoxy balken

CompoTech (Sušice, Tsjechië) heeft onlangs een nieuwe standaardreeks van lichtgewicht carbon fineer (CF) epoxy composiet balken gelanceerd in ronde buizen en vierkante opties en maten, die kunnen worden gespecificeerd in plaats van staal.

CompoTech zegt dat de standaard vierkante bundels worden geproduceerd uit grafiet- en PAN-koolstofvezels met behulp van de geautomatiseerde robot-geassisteerde filamentplaatsingstechniek, die continue vezels axiaal langs de bundellengte plaatst. Het resultaat is een zeer sterke carbon epoxy composiet balk met 10-15% hogere stijfheid in axiale richting en tot 50% grotere buigsterkte in vergelijking met een conventionele filament gewikkelde balk met dezelfde afmetingen.

Alle CompoTech-balken worden geproduceerd met automatische plaatsing van filamenten (AFP) en met precisie gegoten met behulp van een nat, tweecomponenten epoxyharssysteem. Het uitharden is een proces in twee fasen, eerst bij kamertemperatuur om eventuele restspanningen tijdens het vormen te verwijderen die na verloop van tijd vervorming kunnen veroorzaken, en daarna het uitharden in een oven. Vergeleken met pultrusie, zegt CompoTech, levert de perstechniek een precisie CF epoxy-balk met een zeer hoge maatnauwkeurigheid en een oppervlakteafwerking met nauwe toleranties, waarvoor doorgaans geen dure CNC-afwerking nodig is.

Volgens CompoTech hebben zijn koolstofcomposietbalken producenten van modulaire industriële gereedschapssystemen, zoals Bilsing Automation GmbH (Attendorn, Duitsland), in staat gesteld om veel zwaardere stalen en aluminium balken te vervangen, wat aanzienlijke productievoordelen oplevert, zoals hogere werksnelheden en hogere productiviteit; minder trillingen en snellere demping; zwaardere lastbehandelingscapaciteiten op dezelfde lijn; lager energieverbruik en lagere bedrijfskosten gedurende de hele levensduur; en eenvoudige montage voor constructies die boutverbindingen nodig hebben.

Succesvolle toepassingen in de lucht- en ruimtevaart, landbouw, auto-industrie, metrologie, scheepvaart en sportuitrustingen voor CompoTech-producten zijn onder meer balken voor industriële werktuigmachines; aandrijfassen; geautomatiseerde autoperslijn T-gieken, structurele frames en dwarsbalken; spuitbomen voor gewassen; ruimtevaartstructuren; jachtmasten en rondhouten; en composiet fietsframes.

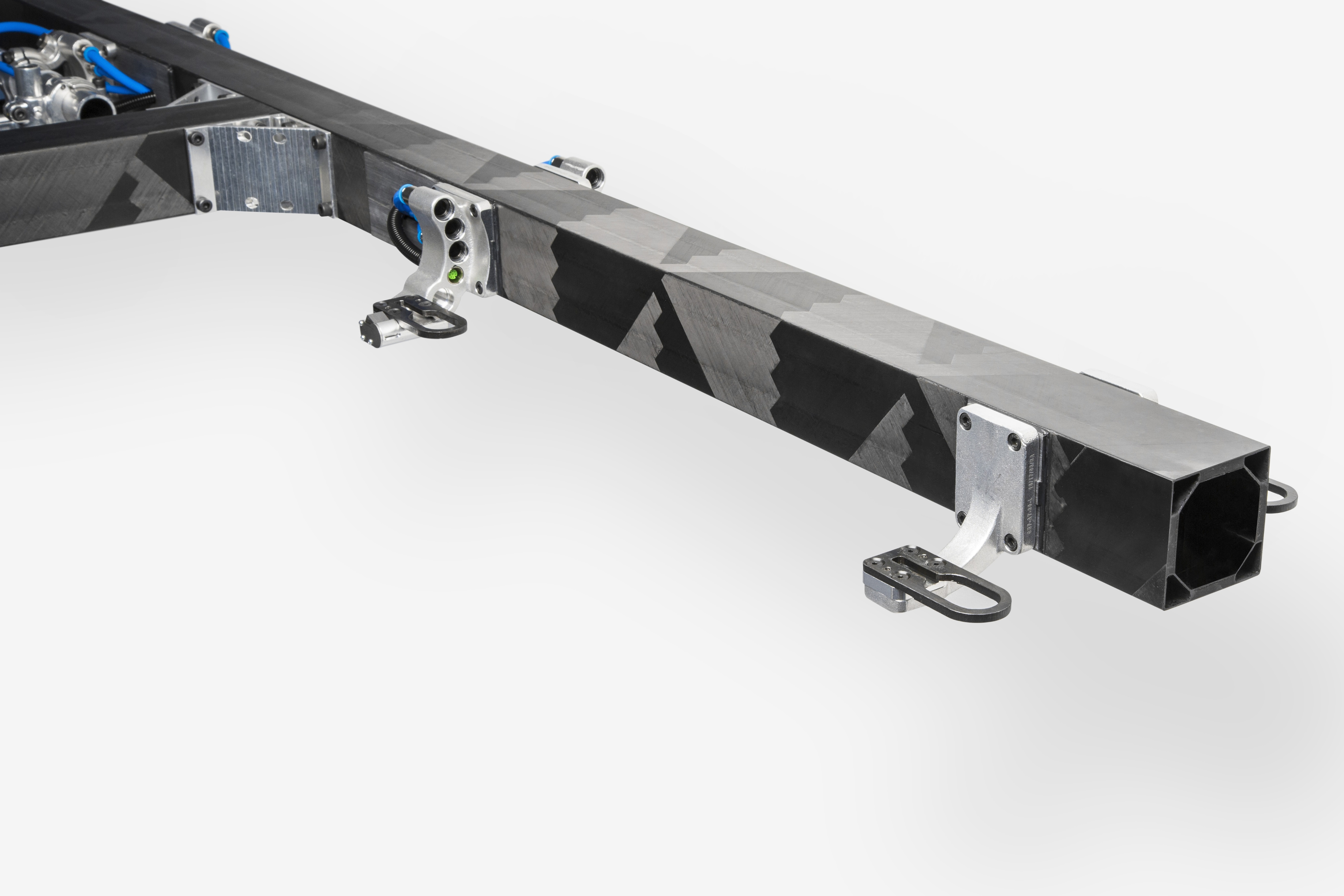

De keuze uit standaard vierkante balkopties omvat holle hoekige 'aan elkaar geschroefde' verbindingsbalken om de lengte te verlengen, en balken die zijn ontworpen met versterkte hoeken voor extra stijfheid, demping en dragende prestaties.

Standaard vierkante balken zijn verkrijgbaar in afmetingen vanaf 60 x 60 x 5 mm wanddikte, met een gewicht van 1,7 kg/m, met een E (elasticiteit) Modulus in de axiale richting van 196 GPa, tot de grootste balk 200 x 200 x 8 mm, met een gewicht van 4,19 kg/m, met E-modulus van 210 GPa, passend gereedschapsstaal. Het stijfste ontwerp bereikt een E-modulus van 327 GPa, die naar verluidt 69% stijver is dan roestvrij staal (193 GPa) en 56% stijver dan gereedschapsstaal (210 GPa). De lengte van de vierkante balk varieert van 2,3-5,0 m, afhankelijk van de grootte.

Standaard CF epoxy ronde buizen, die een E-modulus van 90 GPa hebben, worden vervaardigd met behulp van PAN-koolstofvezels. Buizen zijn verkrijgbaar in maten van een binnendiameter van 428 mm x een wanddikte van 4 mm, een gewicht van 6,92 kg/m tot een binnendiameter van 10 mm x een wanddikte van 2 mm, met een gewicht van slechts 0,11 kg/m. Standaard buislengtes zijn tussen de 3,6-7,8m, afhankelijk van de diameter.

Zowel standaardbuizen als vierkante liggers zijn verkrijgbaar in hoeveelheden van eenmalig tot meerdere batchorders. Op verzoek zegt CompoTech dat het zal proberen om extra maten toe te voegen aan de standaard ronde en vierkante balkreeksen, en ook zijn op maat gemaakte ontwerp- en fabricageservice voor industriële balken en andere CF-composietcomponenten zal blijven aanbieden om aan specifieke klantvereisten te voldoen.
