EtherCAT Click is het 1000e bord van de 16-pins mikroBUS-uitvinder

MikroElektronika (MIKROE), de uitvinder van de 16-pins mikroBUS-standaard, zei dat het zijn 1000 ^e heeft gelanceerd Click board, EtherCAT Click, waarmee EtherCAT-functionaliteit op kosteneffectieve wijze kan worden geleverd op verschillende processors via de SPI-interface.

De mikroBUS-standaard voor stopcontacten op een ontwikkelbord is tien jaar geleden ontwikkeld door de CEO van het bedrijf, Nebojsa Matic, en wordt gebruikt op alle compacte Click-borden die door MIKROE zijn ontwikkeld. Matic realiseerde zich dat alle ontwikkelborden in wezen vergelijkbaar zijn - ze integreren allemaal een microcontroller, voeding, toetsschakelaars, LED's, pinnen. De kenmerken die het ene ontwikkelbord van het andere onderscheiden, zijn de randapparatuur - de UART, displays, RTC, relais, ADC en EPROM. Met klikborden kunnen ontwerpingenieurs gemakkelijk randapparatuur wisselen, waardoor de ontwikkelingstijd maanden wordt verkort.

MIKROE brengt nu bijna elke dag een nieuw Click-board uit en veel toonaangevende microcontrollerbedrijven, waaronder Microchip, NXP, Infineon, Dialog Semiconductor, STMicroelectronics, Analog Devices, Renesas en Toshiba, plus distributeurs zoals Future Electronics en Avnet, nemen nu de mikroBUS-aansluiting op in hun ontwikkeling borden.

Microchip was in 2016 een van de eerste grote chipbedrijven die de mikroBUS-standaard toepast. Volgens Matic:“Microchip 8-bit Division VP, Steve Drehobl, herkende de mikroBUS-standaard en vanaf daar ging het van de grond. Sindsdien bevatten alle Microchip-ontwikkelborden een of meer mikroBUS-aansluitingen. Er zijn op dit moment 70+ Microchip-ontwikkelborden met een mikroBUS-aansluiting en het aantal groeit. In totaal zijn er meer dan 400 ontwikkelborden met mikroBUS-aansluiting van verschillende leveranciers en er komen dagelijks nieuwe bij.”

Matic zei ook:"Ingenieurs moeten leren hun tijd te waarderen. Ze moeten gericht zijn op het verhogen van de kwaliteit van het hele project in plaats van er slechts een klein stukje van te zien. Waarom zou u twee maanden aan ontwikkeling besteden als u minder dan $ 50 zou kunnen betalen voor een kant-en-klare oplossing waarmee u uw code kunt ontwikkelen en het concept kunt bewijzen?”

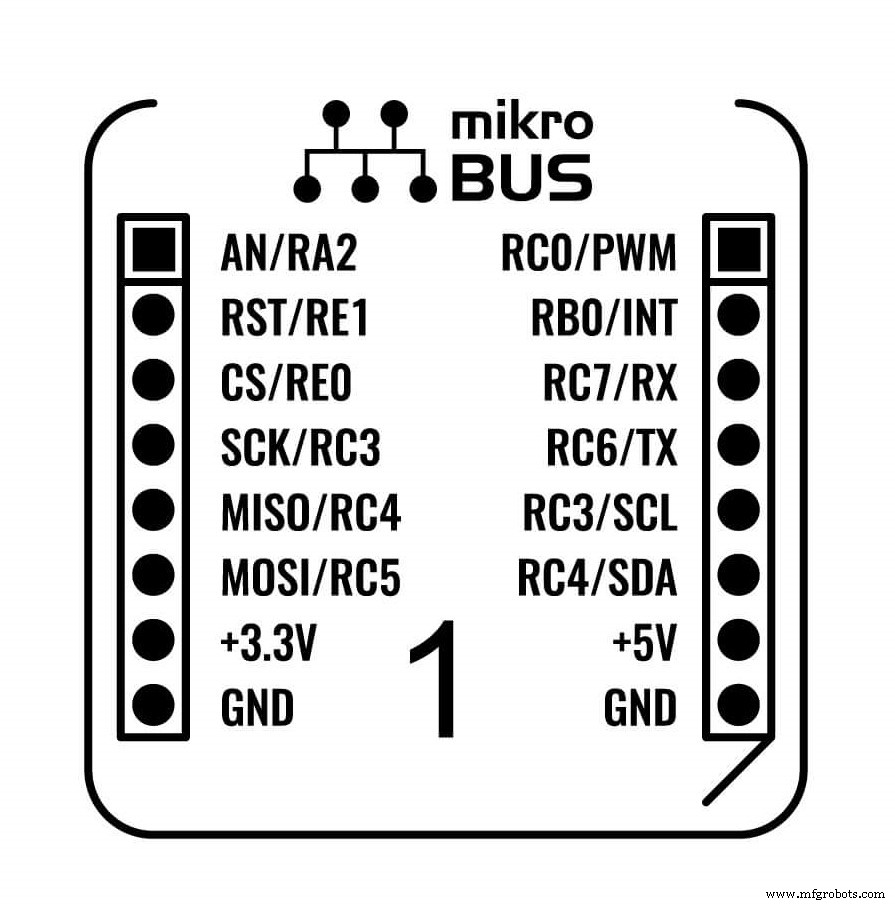

De mikroBUS-aansluiting bestaat uit een paar 1 × 8 vrouwelijke headers met een eigen pinconfiguratie en zeefdrukmarkeringen. De pinout (altijd in dezelfde volgorde opgesteld) bestaat uit drie groepen communicatiepinnen (SPI, UART en I2C), zes extra pinnen (PWM, interrupt, analoge ingang, reset en chipselectie) en twee vermogensgroepen (+3,3 V en 5V).

De 1000 ^e board, EtherCAT Click, is voorzien van de LAN9252, een 2-poorts EtherCAT-apparaatcontroller met dubbele geïntegreerde Ethernet PHY's van Microchip Technology. Elke PHY bevat een full-duplex 100BASE-TX transceiver en ondersteunt 100Mbps werking. Het communiceert met een MCU via een synchrone SPI/SQI-interface en kan in digitale I/O-modus werken, waardoor signalen kunnen worden bestuurd of bewaakt door de EtherCAT-master. Dit Click board is geschikt voor industriële besturing, proces-/fabrieksautomatisering, hydraulische en pneumatische klepsystemen, energie en vele andere toepassingen.
