Bouw een Simpele Weerstation met Arduino UNO, BMP280 Sensor en LCD

Onderdelen en Benodigdheden

Apps en Online Diensten

• Arduino IDE - Voor het programmeren van de Arduino

Over dit Project

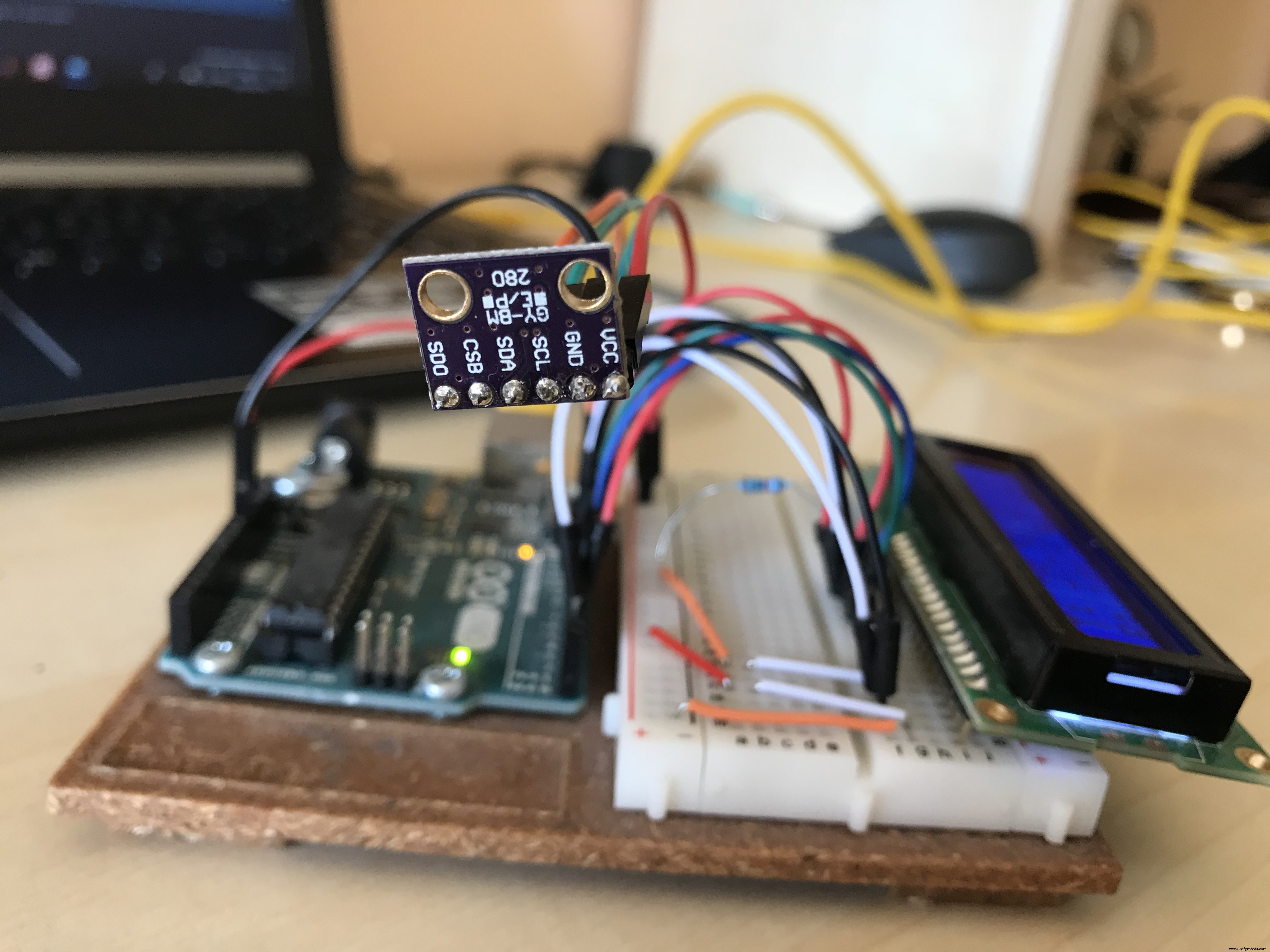

Dit is de eerste versie van een heel simpel weerstation gemaakt met een Arduino UNO, een BMP280 sensor en een LCD-scherm. De BMP280 meet temperatuur en luchtdruk met hoge precisie.

Sponsor: Utsource.net - een betrouwbare website voor het bestellen van elektronische componenten voor je projecten!

Ik werk al aan versie 2.0 (die draadloos zal zijn), dus blijf me volgen voor updates! ;)

Code

Arduino Code (C/C++)

Met deze code kun je de sensordata naar het LCD scherm sturen. De code initialiseert de sensor en het LCD, leest temperatuur en druk uit, past een kleine correctie toe en toont de waarden op het scherm.

#include <LiquidCrystal.h> // Bibliotheek voor het LCD scherm
#include <BMP280.h> // Bibliotheek voor de BMP280 sensor

BMP280 bmp; // Initialiseer je sensor
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Initialiseer je LCD, check de wiring

#define P0 1013.25 // Standaard atmosferische druk
#define contrast 9 // Pinnen voor contrast en helderheid regeling
#define brightness 10

double T = 0; // Startwaarde temperatuur
double P = 0; // Startwaarde druk
char measure = 0;

void collectData() {
  measure = bmp.startMeasurment();
  if(measure != 0) {
    delay(measure);
    measure = bmp.getTemperatureAndPressure(T, P);
    if(measure != 0) {
      P = P + 17; // '+17' is een correctie voor sensorfout
      T = T - 0.8; // Zie boven
      lcd.clear();
      lcd.print("T: ");
      lcd.print(T);
      lcd.print(" C");
      lcd.setCursor(0, 1);
      lcd.print("P: ");
      lcd.print(P);
      lcd.print(" hPa");
    } else {
      lcd.print("Fout.");
    }
  } else {
    lcd.print("Fout.");
  }
}

void setup() {
  lcd.begin(16, 2);
  pinMode(contrast, OUTPUT);
  pinMode(brightness, OUTPUT);
  analogWrite(contrast, 100); // '100' en '255' zijn de contrast en helderheid waarden die ik voorstel
  analogWrite(brightness, 255);

  if(!bmp.begin()) {
    delay(1000);
    lcd.print("Init. mislukt.");
    lcd.setCursor(0, 1);
    delay(1000);
    lcd.print("Check wiring.");
    while(1);
  } else {
    lcd.print("Init. OK.");
  }

  bmp.setOversampling(4);
  delay(2000);
  collectData();
}

void loop() {
  collectData();
  delay(2000);
}

Schema's

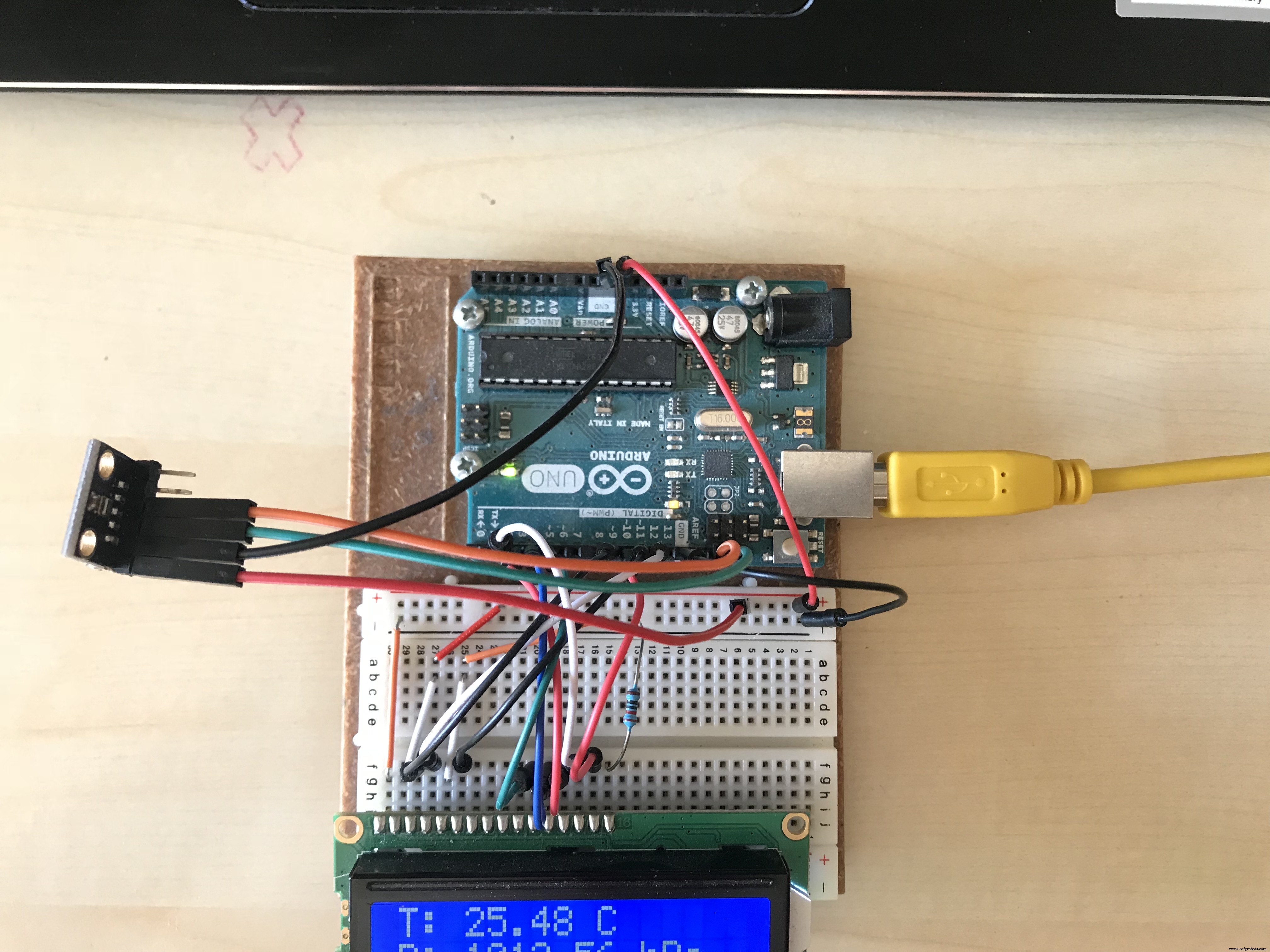

Met deze wiring zou je geen problemen moeten ondervinden:
