Vochtigheids- en temperatuurbewakingssysteem

Over dit project

Het Bolt-team heeft onlangs de BoltIoT-Arduino-Helper-bibliotheek bijgewerkt en ik dacht dat het een goed idee zou zijn om het uit te proberen. De bibliotheek heeft nu een voorbeeld van hoe de DHT-sensor kan worden gekoppeld aan de Bolt Cloud, en dit project draait helemaal om dat te doen.

Hardware-instellingen:

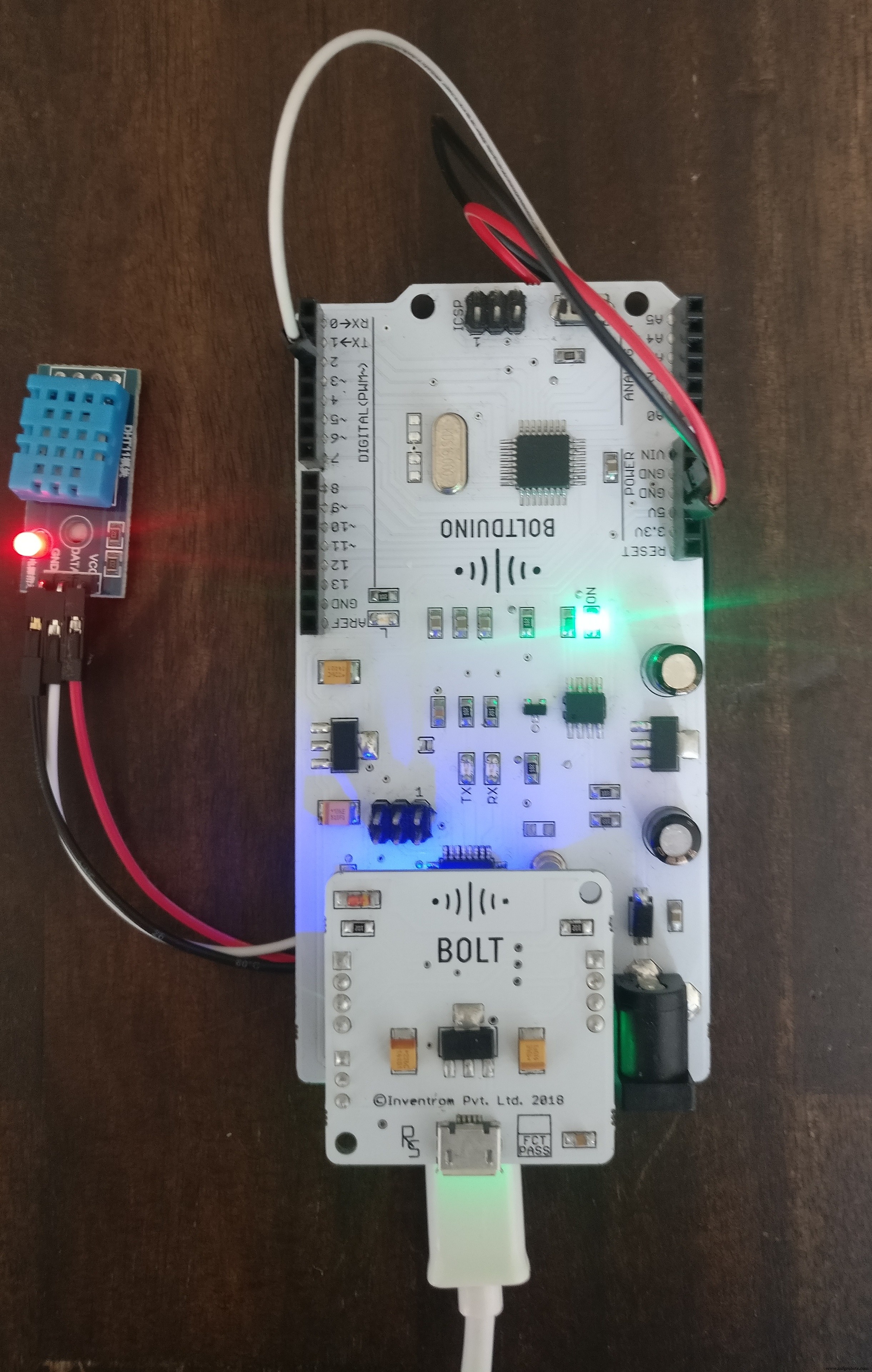

Terwijl ik een Boltduino (een aangepaste versie van de Arduino Uno r2) gebruik, kan het project net zo gemakkelijk worden gedaan met behulp van de Arduino Uno. Ik heb het fritzing-diagram gemaakt met behulp van de Arduino UNO voor de Boltduino-beroofde makers die er zijn.

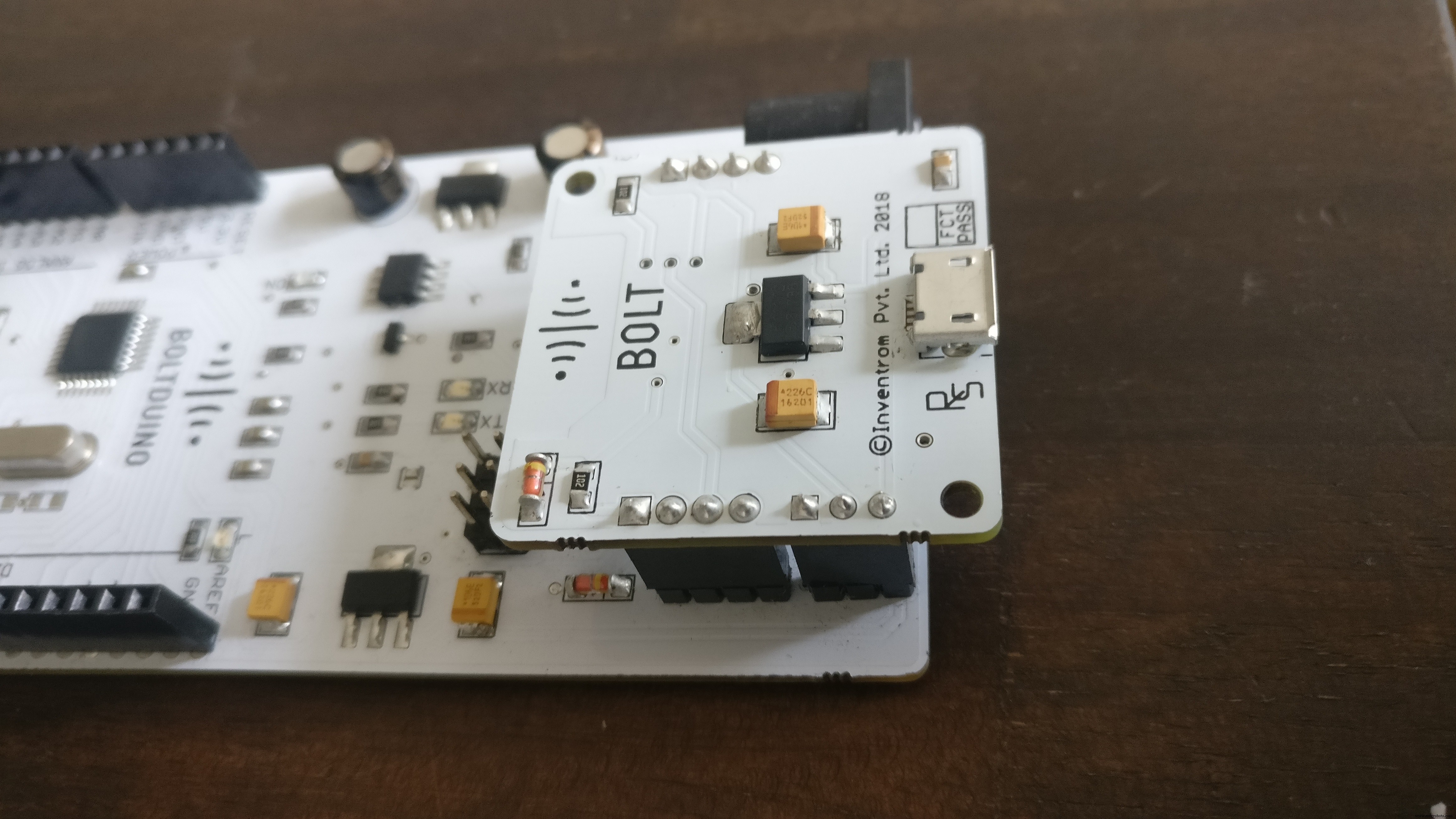

Stap 1) Verbind de bout met de Boltduino (Arduino).

Deze stap is voor mij vrij eenvoudig, omdat de Boltduino pinouts heeft die de Bolt WiFi-module bevatten. Voor de makers die van plan zijn de Arduino te gebruiken, betekent dit echter dat de Bolt-module moet worden aangesloten met behulp van 4 mannelijke op mannelijke berge-pindraden.

Stap 2) Sluit de DHT11-sensor aan op de Boltduino (Arduino)

Stap 3) Installeer de vereiste bibliotheken

Voor dit project heb je de BoltIoT-Arduino-Helper, de Adafruit_Sensor en de DHT-Sensor-bibliotheek Arduino-bibliotheken nodig.

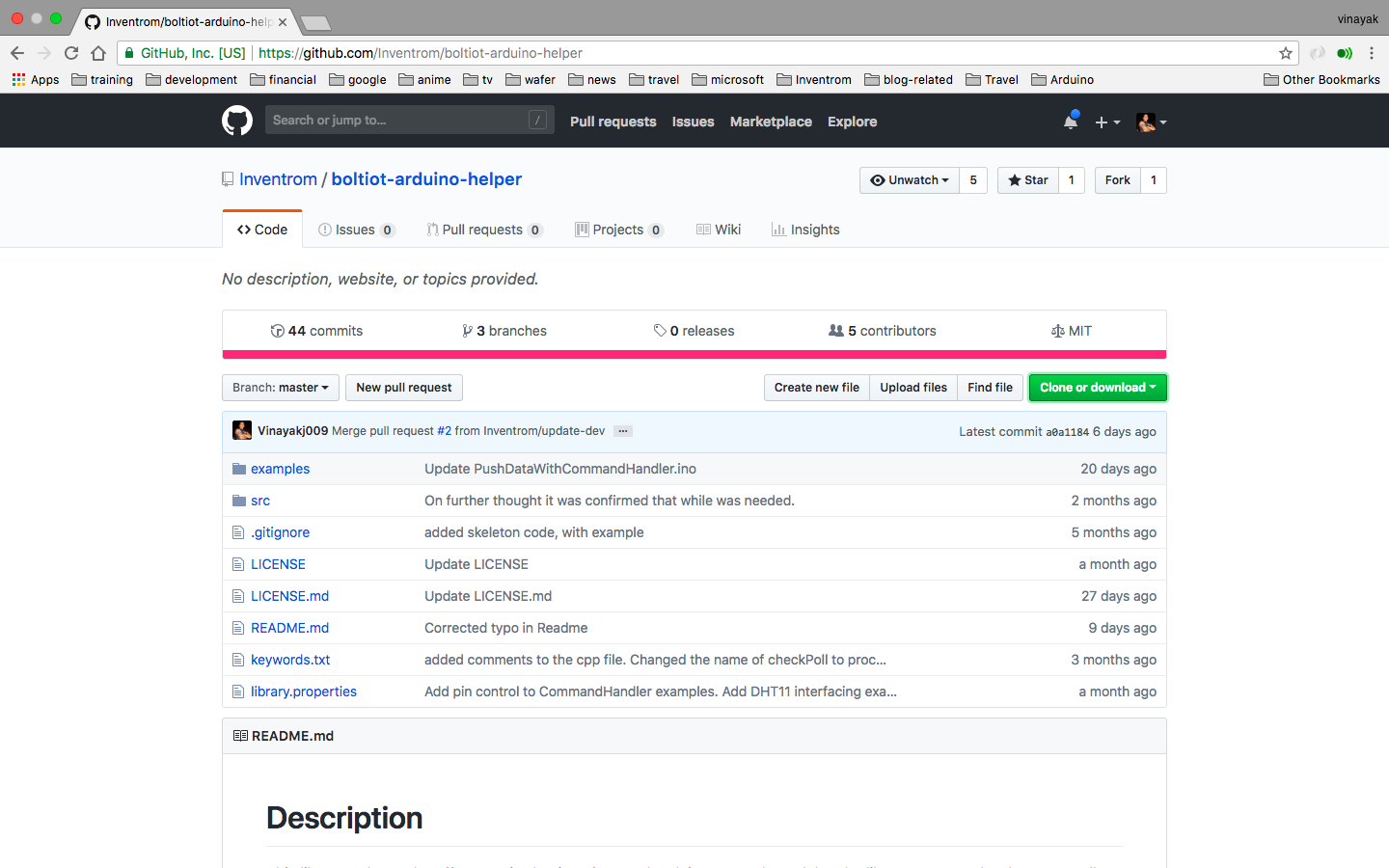

Om de bibliotheken te installeren, gaat u naar de bovenstaande link en klikt u op de kloon- of downloadknop.

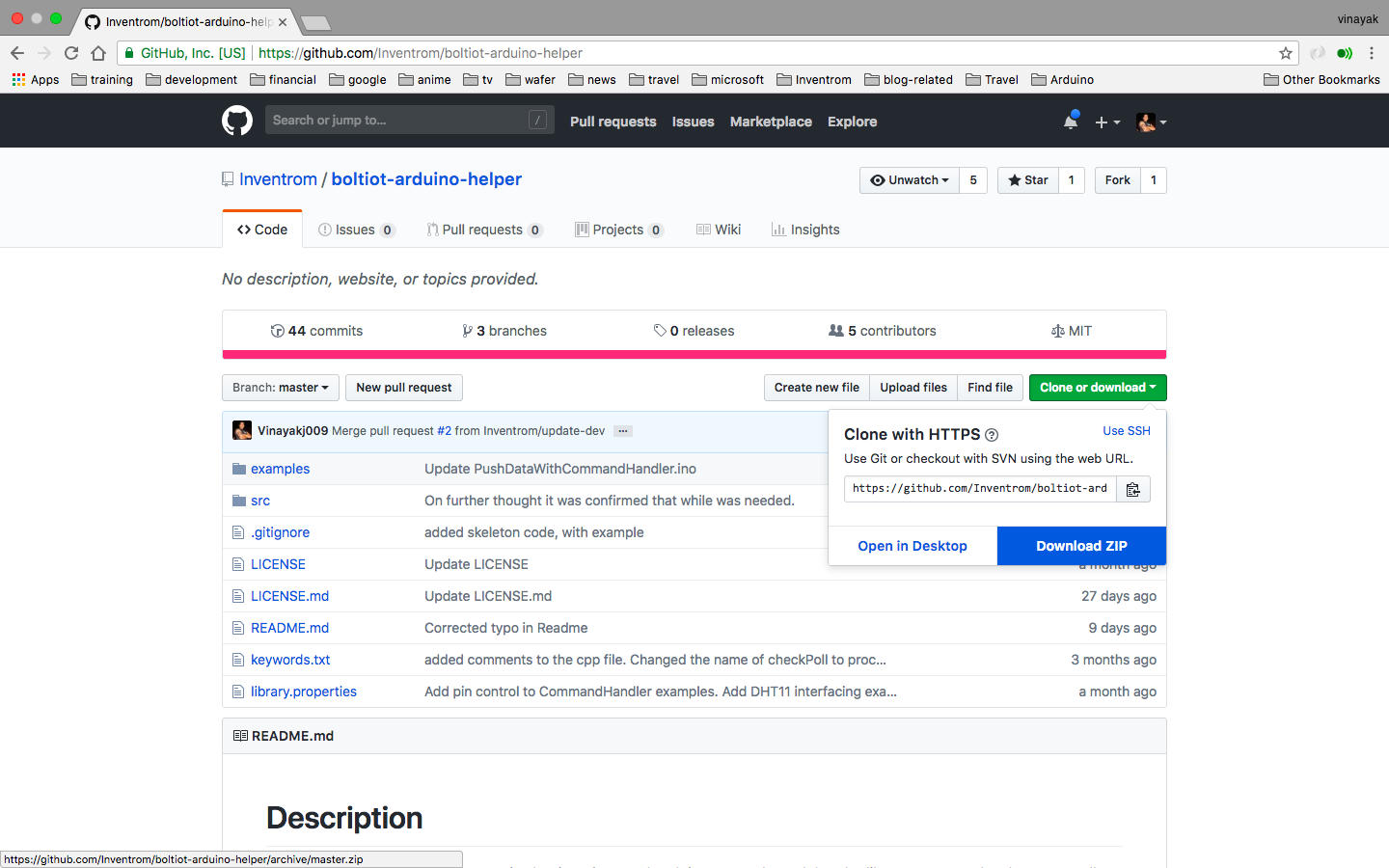

Klik vervolgens op de knop ZIP downloaden. Er wordt een zipbestand met de bibliotheek gedownload.

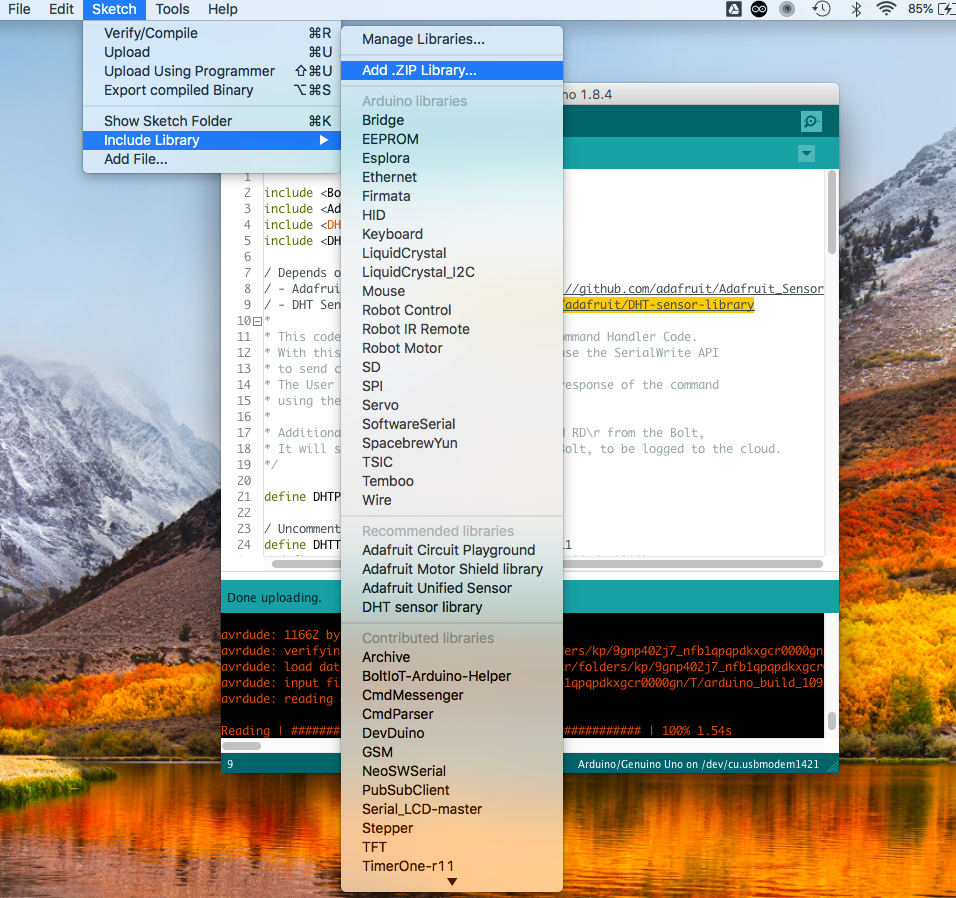

Zodra de bibliotheek is gedownload, gaat u naar de werkbalk van de Arduino IDE, Sketck>Include Library>Add.ZIP Library...

Selecteer het bibliotheekbestand dat u eerder heeft gedownload en klik op kiezen.

Vergeet niet ALLE 3 BIBLIOTHEKEN te installeren.

Stap 4) Upload de code.

Ga naar de werkbalk van Arduino IDE, Bestand>Voorbeelden>BoltIoT-Arduino-Helper>DHT2Cloud

Het voorbeeld van de DHT-bibliotheek wordt geopend in een nieuw Arduino IDE-venster.

Verbind uw Boltduino met de pc en klik op Uploaden.

LET OP: Voor Arduino Uno-gebruikers, vergeet niet om de Bolt-module los te koppelen van de Arduino tijdens het uploaden van de code.

Software-installatie:

Er zijn nogal wat projecten ontwikkeld rond de Bolt WiFi-module, dus ik geloof dat de lezer al een account op de Bolt Cloud heeft aangemaakt en hun Bolt WiFi-module aan het Cloud-account heeft gekoppeld.

Als dat niet het geval is, wil je dit misschien doornemen.

Stap 1) Maak een nieuw product aan op de Bolt Cloud.

Zorg ervoor dat u de optie 'Invoerapparaten' en 'UART' selecteert.

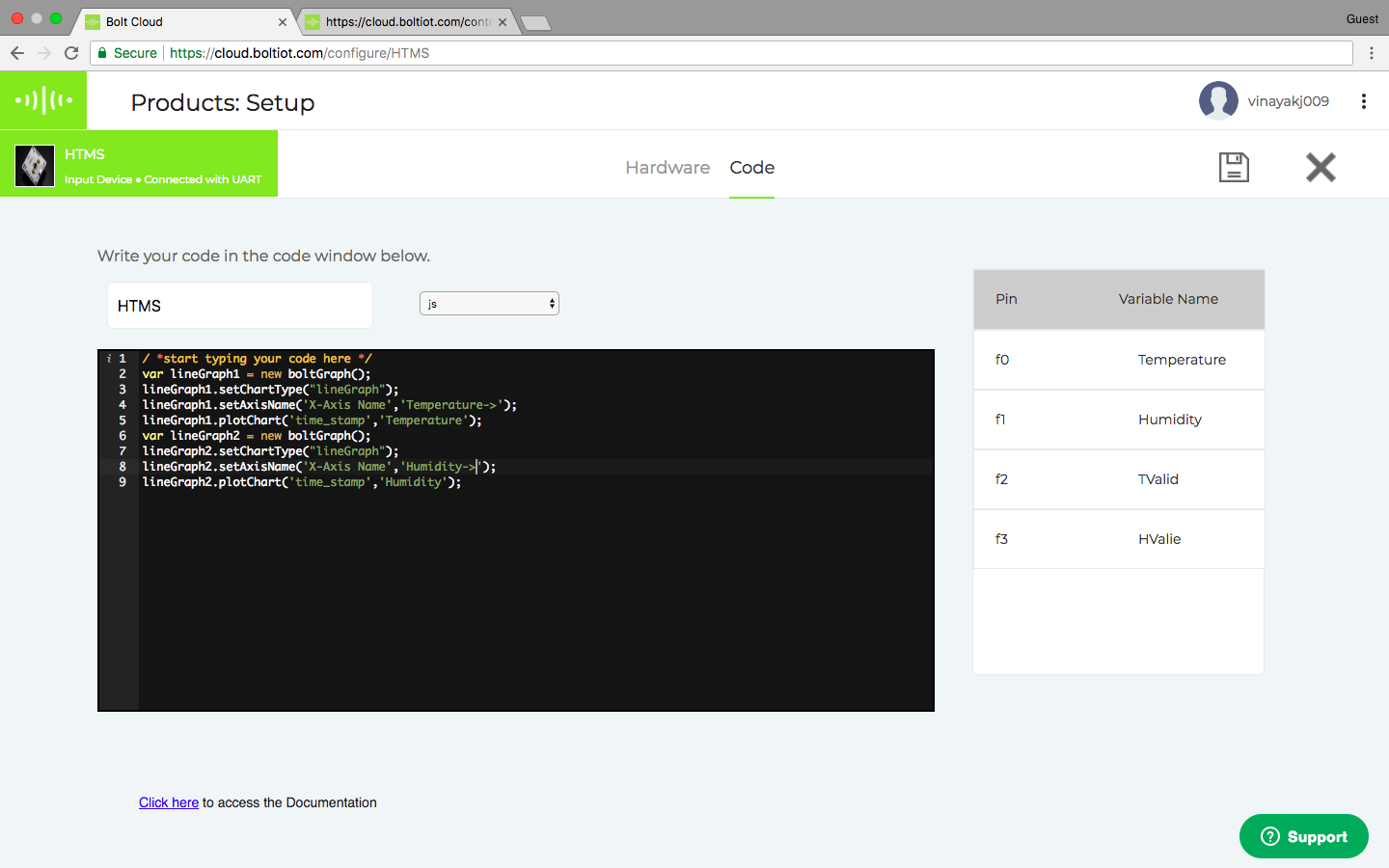

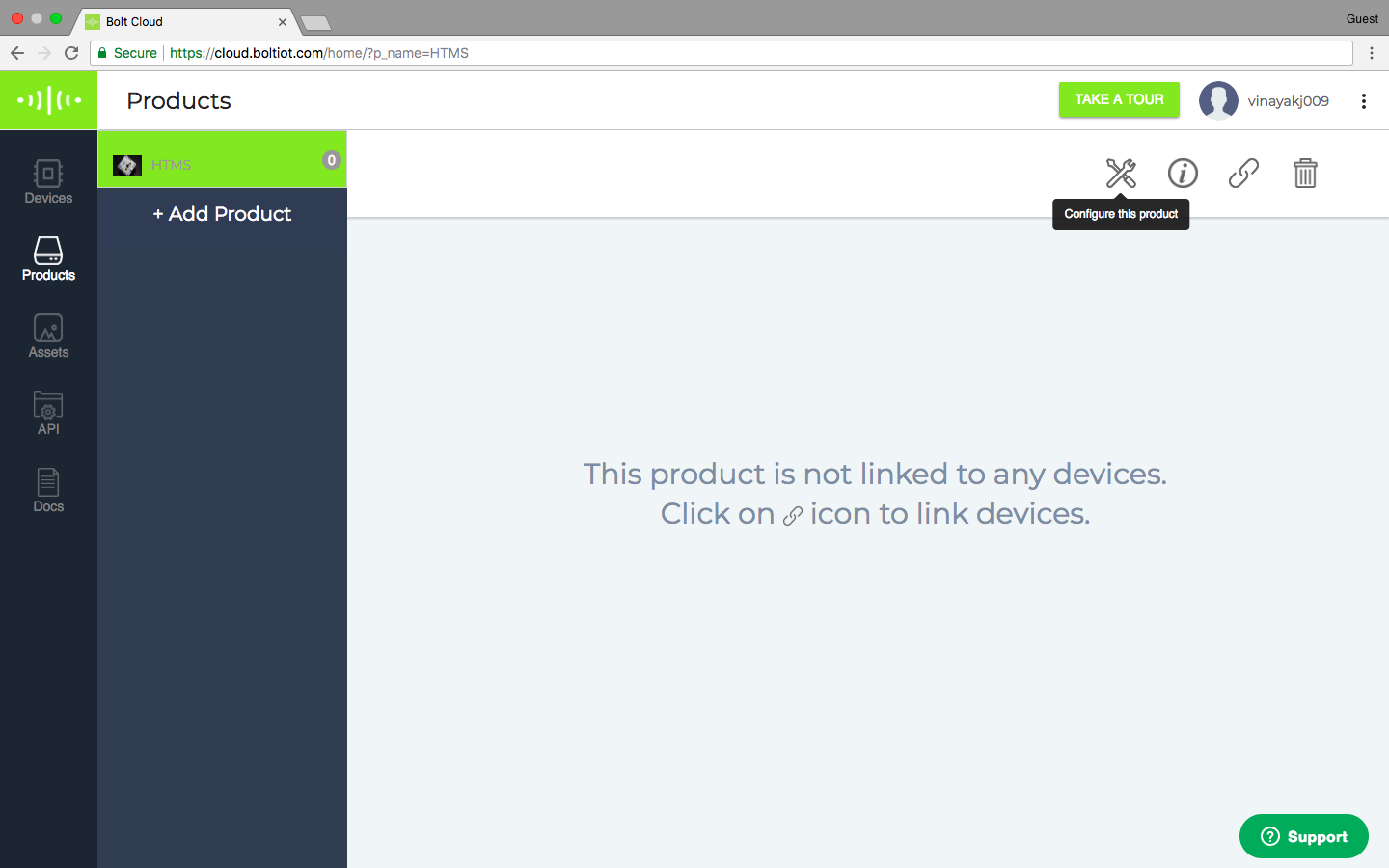

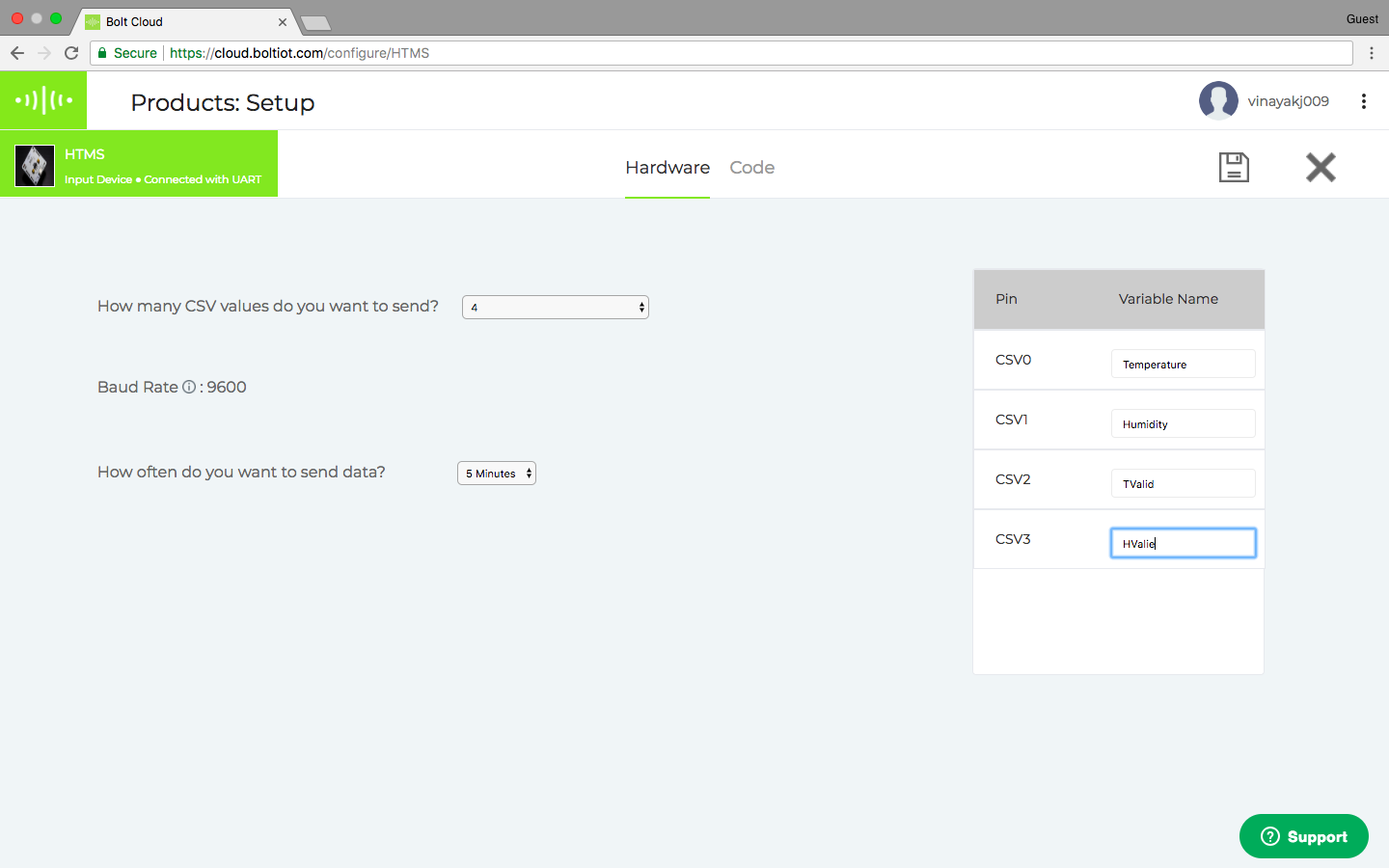

Stap 2) Configureer het product:

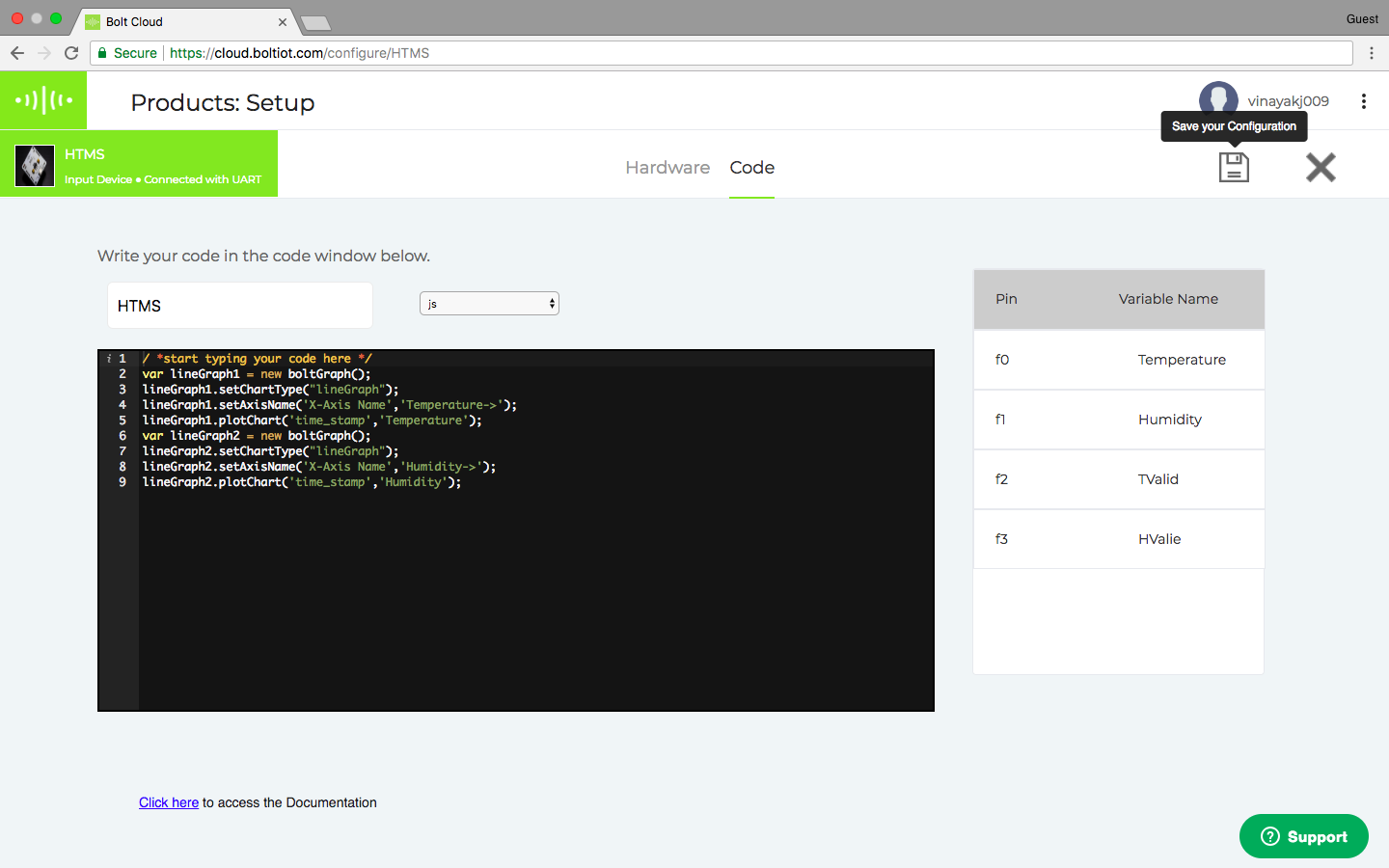

Ik heb de code voor de softwareconfiguratie gedeeld.

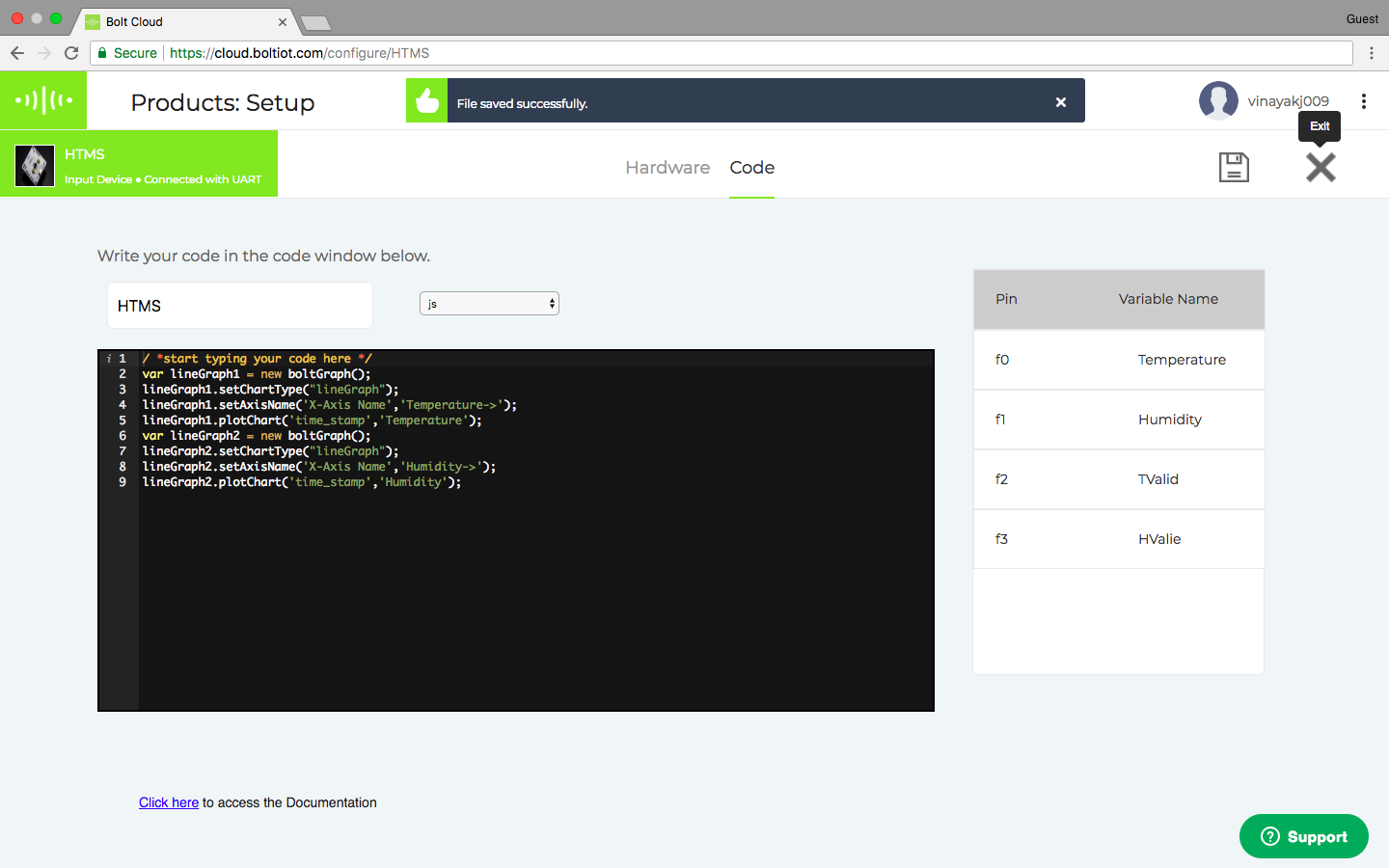

Als u klaar bent, slaat u de productconfiguratieweergave op en verlaat u deze.

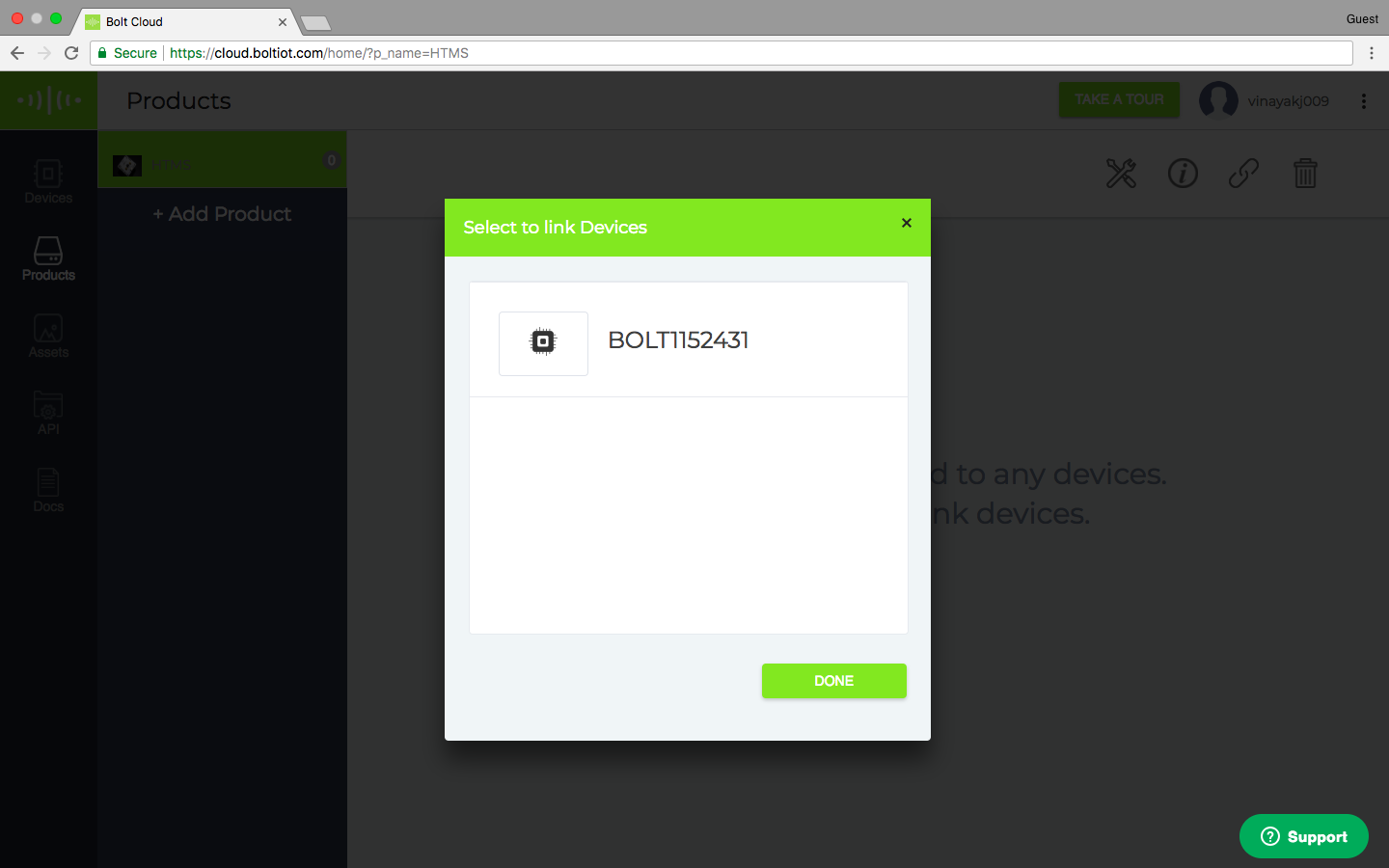

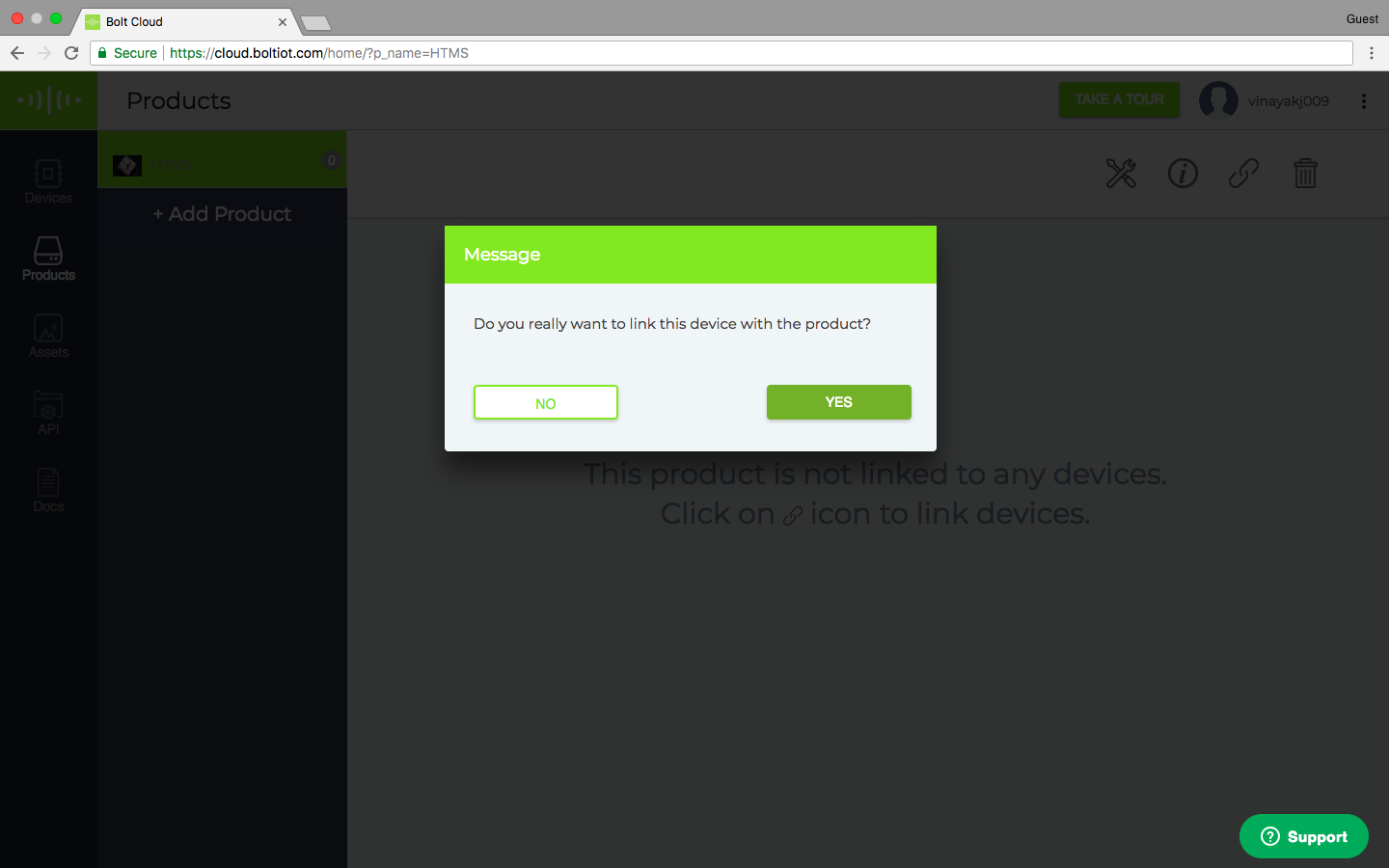

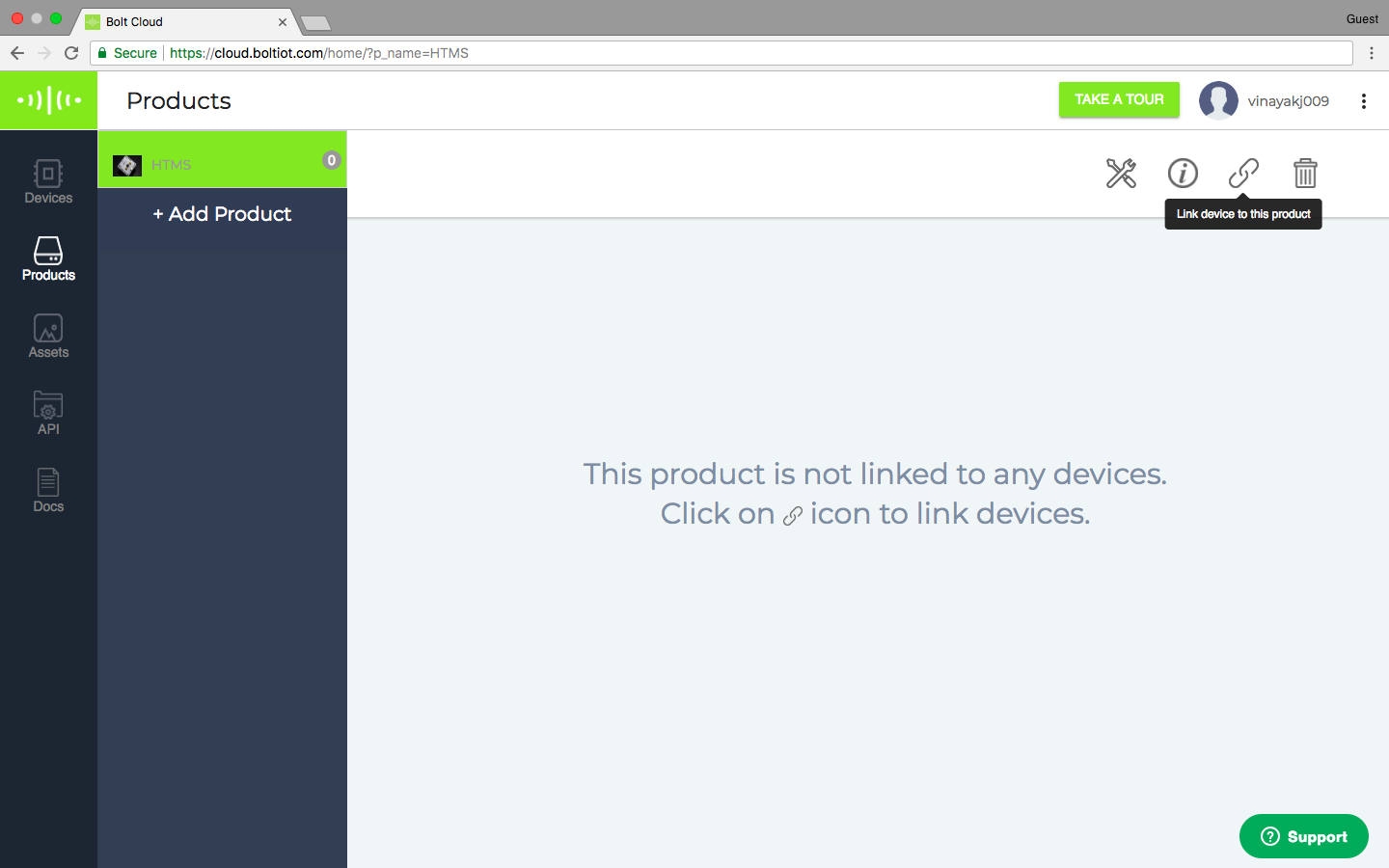

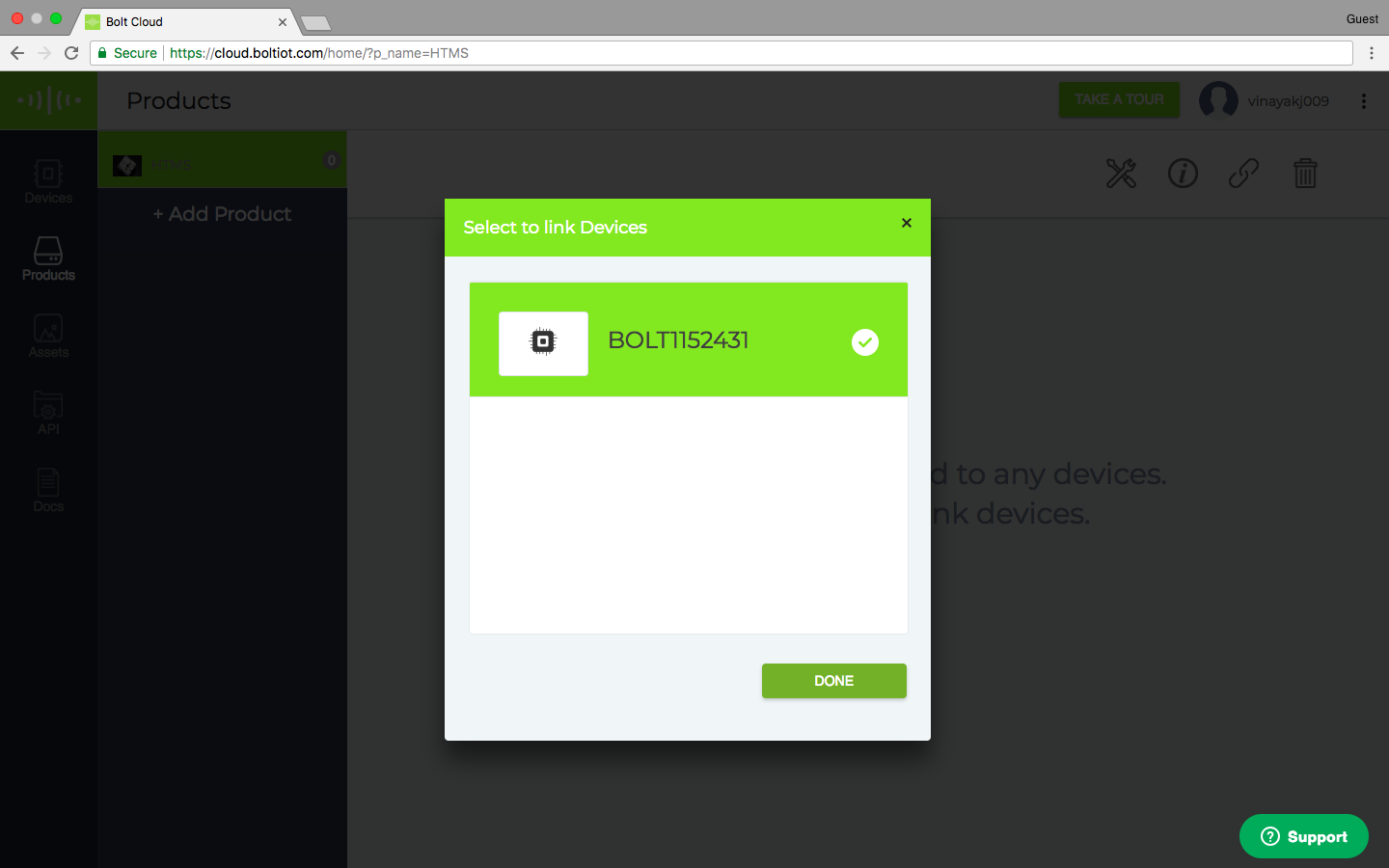

Stap 3) Koppel het Bolt-apparaat aan uw nieuwe product.

Als het apparaat eenmaal is gekoppeld, vergeet dan niet op de knop Configuraties implementeren te klikken.

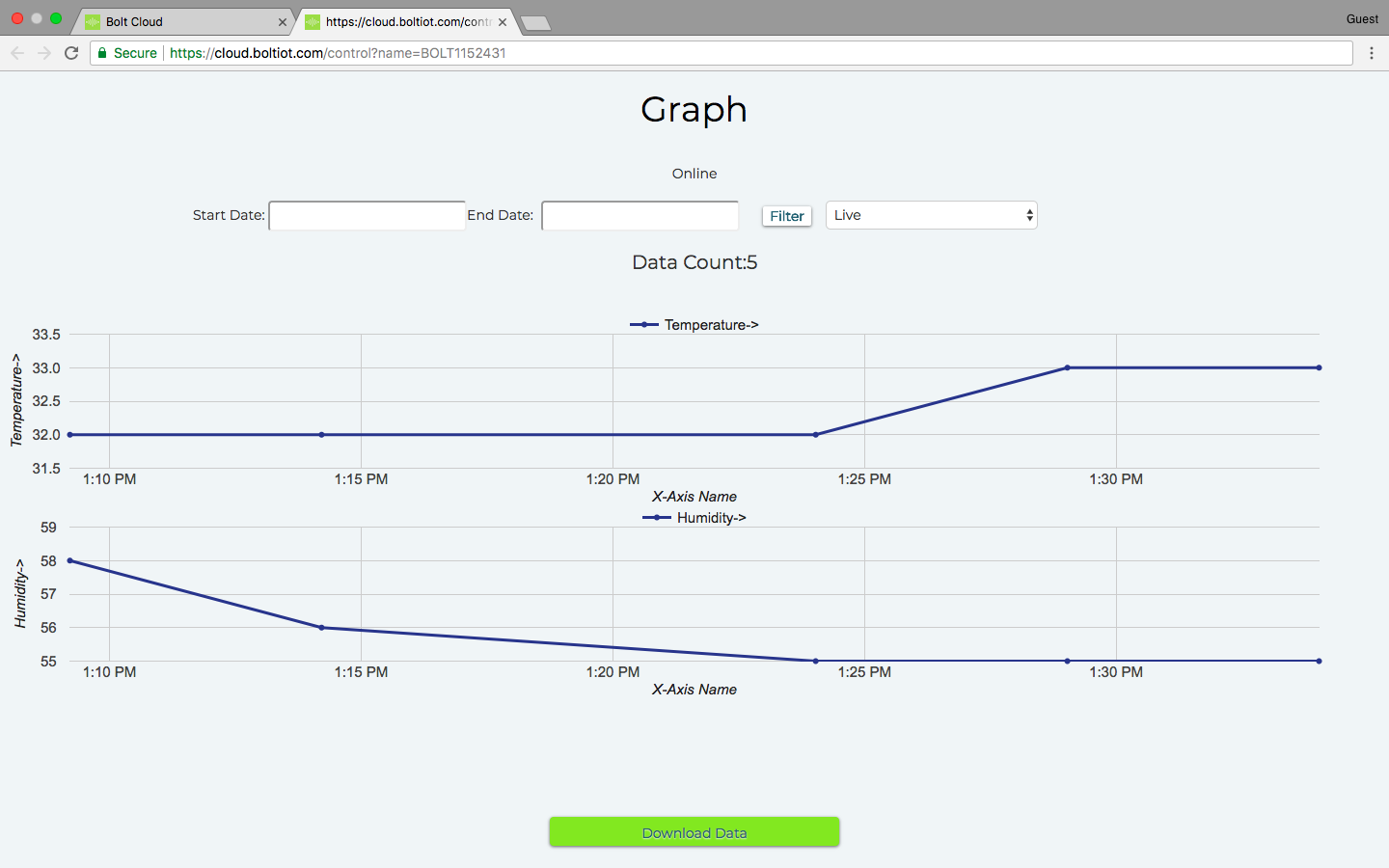

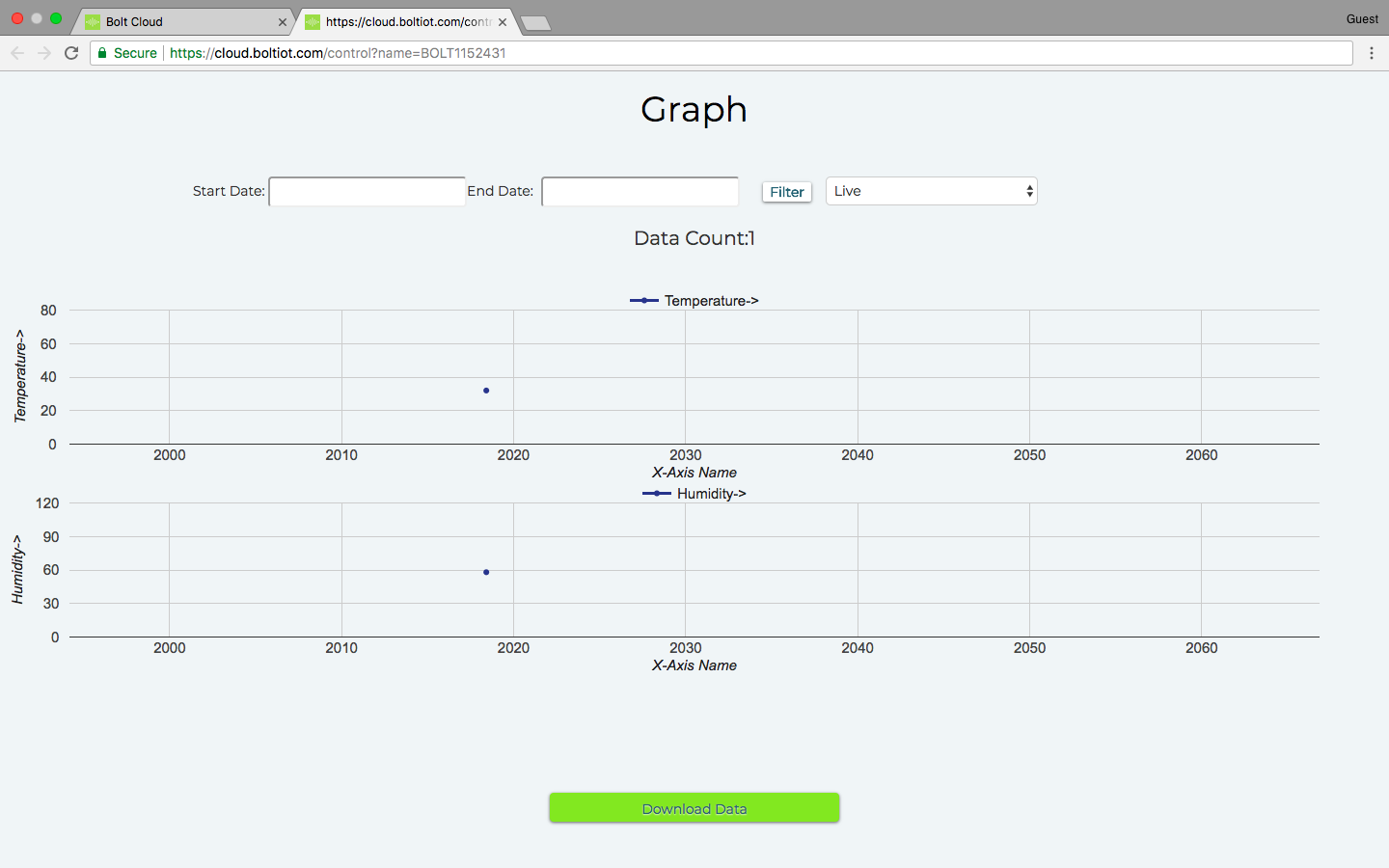

Stap 4) Bekijk uw apparaat.

De cloud controleert het apparaat elke 5 minuten op gegevens, dus u kunt het systeem het beste 20 tot 25 minuten laten staan ​​voordat u het controleert.

Conclusie:

Probeer dit project uit en als je ons temperatuur- en vochtigheidsbewakingssysteem leuk vindt, bekijk ons ​​dan op Indiegogo, steun ons en vertel het verder! We hebben exclusieve kortingen voor ontwikkelaars en de eerste batch Bolts wordt in februari 2018 verzonden.

Hier zijn enkele andere interessante projecten rond het Bolt IoT-platform:

• Bolt IoT-demo en deurbewaking in het Duits

• Waarschuwingssysteem voor plantbewaking

• Trash Talker met Bolt IoT

• Bout IoT CPU Stress-O-Meter

• Crypto-waarschuwingssysteem dat Bolt IoT gebruikt

• 5 minuten, 4 stappen en "OK Google, doe de lichten aan"

• FumeSucker aangedreven door Bolt IoT

• Poor Man's Theremin die Bolt IoT gebruikt

• Slechts 4 eenvoudige stappen, 5 minuten en $ 12, bouw een spraakgestuurd licht

• Wat is trending?

• DEbot

• Car-e-OK

• Bouw een slimme tuin met IoT-plantbewakingssysteem

• Mis nooit een belangrijke e-mail

• Desk Buddy die Bolt IoT gebruikt

Code

• Productcode

ProductcodeJavaScript

Vergeet niet de code een naam te geven en deze in te stellen als js

var lineGraph1 =new boltGraph();lineGraph1.setChartType("lineGraph");lineGraph1.setAxisName('X-Axis Name','Temperature->');lineGraph1 .plotChart('time_stamp','Temperature');var lineGraph2 =new boltGraph();lineGraph2.setChartType("lineGraph");lineGraph2.setAxisName('X-Axis Name','Vochtigheid->');lineGraph2.plotChart ('time_stamp','Vochtigheid');

Schema's

ALS je de Boltduino gebruikt, sla dan het gedeelte voor het gebruik van draden voor de Bolt WiFi-module over dht11boltarduino_5THd5r6p4C.fzz
