Compacte RDA5807 Mini Stereo Radio – Arduino Nano Project

Onderdelen en benodigdheden

Arduino Nano R3	×	1
RDA5807 Radio module	×	1
Nokia5110 LCD 84x84	×	1
Tactiele schakelaar, Top Actuated	×	3
Weerstand 120 kOhm	×	1
Weerstand 33 kOhm	×	1
Weerstand 68 kOhm	×	1
PAM8403 D-klasse versterker module	×	1
Luidspreker: 0.25W, 8 ohm	×	2
Oplaadbare batterij, Lithium-Ion	×	1

Nodige tools en machines

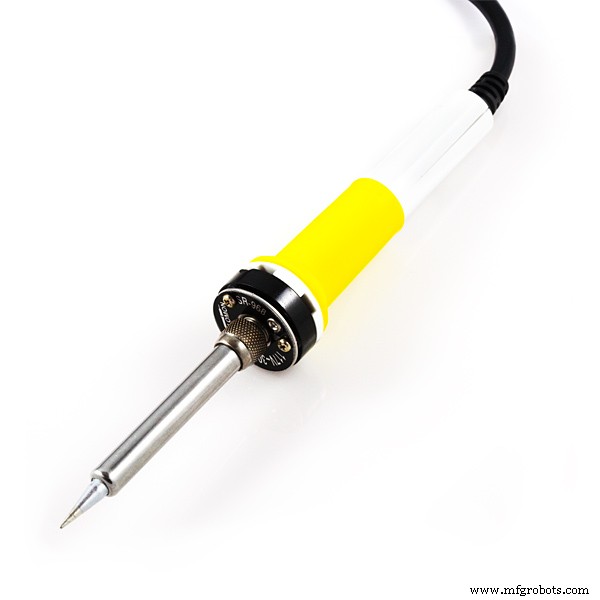

Soldeerbout (standaard)

Apps en online diensten

Arduino IDE

Over dit project

De RDA5807M serie is een single-chip broadcast FM stereo radio tuner met volledig geïntegreerde synthesizer, IF-selectiviteit, RDS/RBDS en MPX-decoder.

Het ondersteunt de I2C-controle-interface, dus met een Arduino-microcontroller kunnen we een uitstekende stereo-radio-ontvanger met RDS-decoder maken.

De radio hieronder bestaat uit een minimum aan componenten en bevat een zeer eenvoudig en functioneel menu dat wordt weergegeven op de 84x84 pixels LCD van de Nokia 5110. Ik bouwde dit volgens de instructies op de website: https://habr.com/ru/post/415291/.

Eerst tekende ik het schema met specifieke weerstandswaarden voor de drie toetsen. Vervolgens, met het analogRead()-commando, bepaal ik de analoge waarden bij het indrukken van de toetsen en pas ik ze aan in de oorspronkelijke code. Daarna verving ik het Russische menu door een Engels menu.

Je kunt de aangepaste code die bij het gegeven schema hoort downloaden via de link hieronder. Vervolgens Verbind ik de uitgangen van de RDA5807 radio-module via 1µF koppelcondensatoren met een D-klasse versterkerbord PAM8403 en kleine luidsprekers.

Tot slot wordt alles ondergebracht in een geschikte PVC-kunststofdoos.

Code

Code (C/C++)

Geen preview beschikbaar (alleen download).

Schema
