Geavanceerde Microcontroller Lab: ESP32, Arduino, PIC en Sensormodules

Onderdelen en benodigdheden

DFRobot FireBeetle ESP32 IoT Microcontroller (Wi-Fi & Bluetooth)	1
Arduino Nano R3	1
Microchip Technology PIC18F	1
Digilent Pmod RS485	1
Adafruit Analog Accelerometer: ADXL335	1
IR-ontvanger (generiek)	1
Buzzer	1
RGB Diffused Common Cathode LED	1
SparkFun 7-Segment Serial Display - Rood	2
5 mm LED: Rood	7
5 mm LED: Geel	6
Ultrasonische Sensor - HC-SR04	1

Over dit project

Een eenvoudige manier om te oefenen met verschillende microcontrollers (excuses voor mijn beperkte Engels).

Componenten:

ESP32 Wi-Fi en BLE microcontroller
Arduino Nano
PIC18F2550
5V voeding
RS485 driver
Buzzer
IR-ontvanger
ADXL335 versnellingsmeter
RGB LED
Twee 4-digit LED displays
HC-SR04 ultrasonische sensor
13 losse LEDs
Uitbreidingssockets

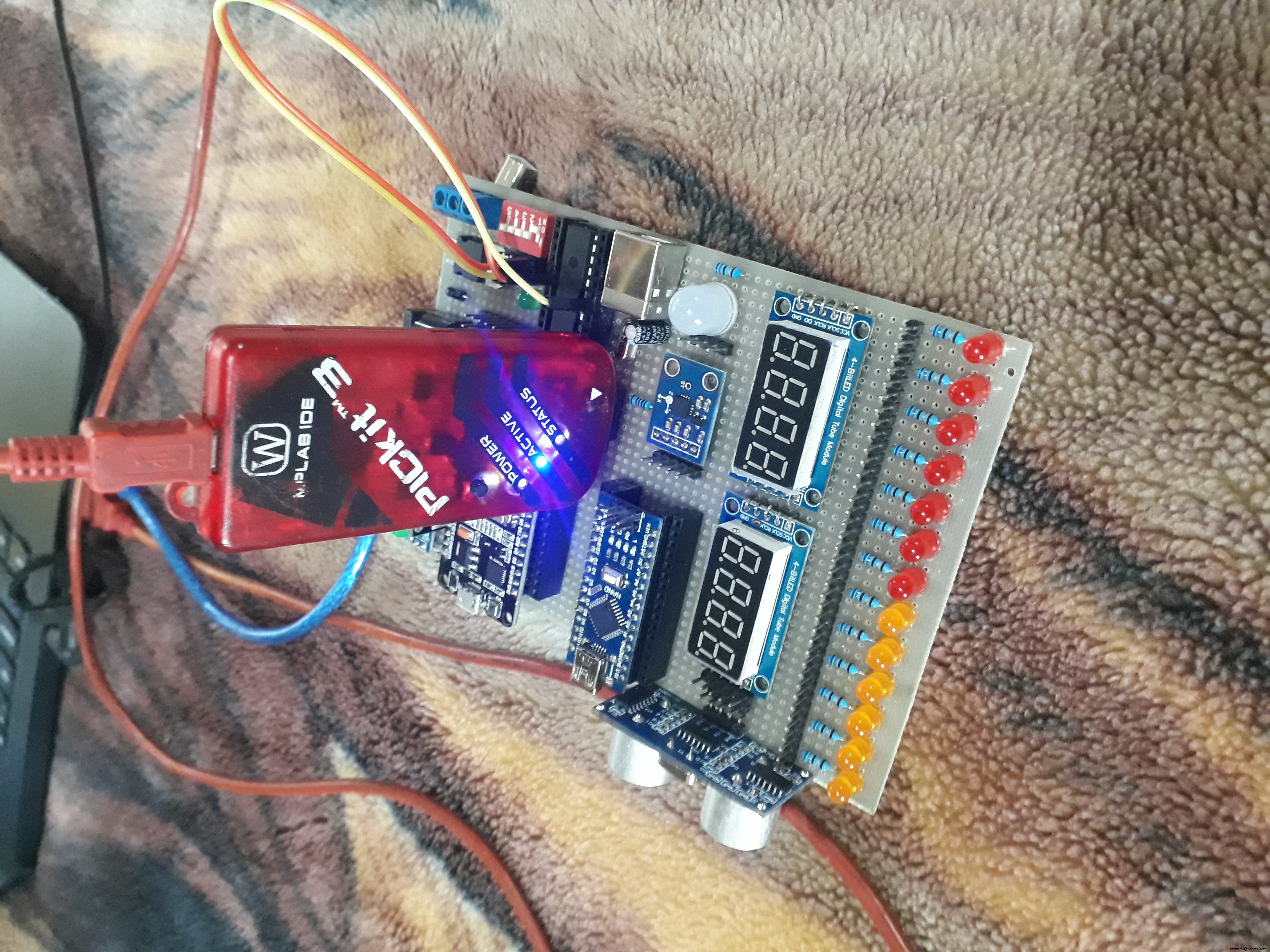

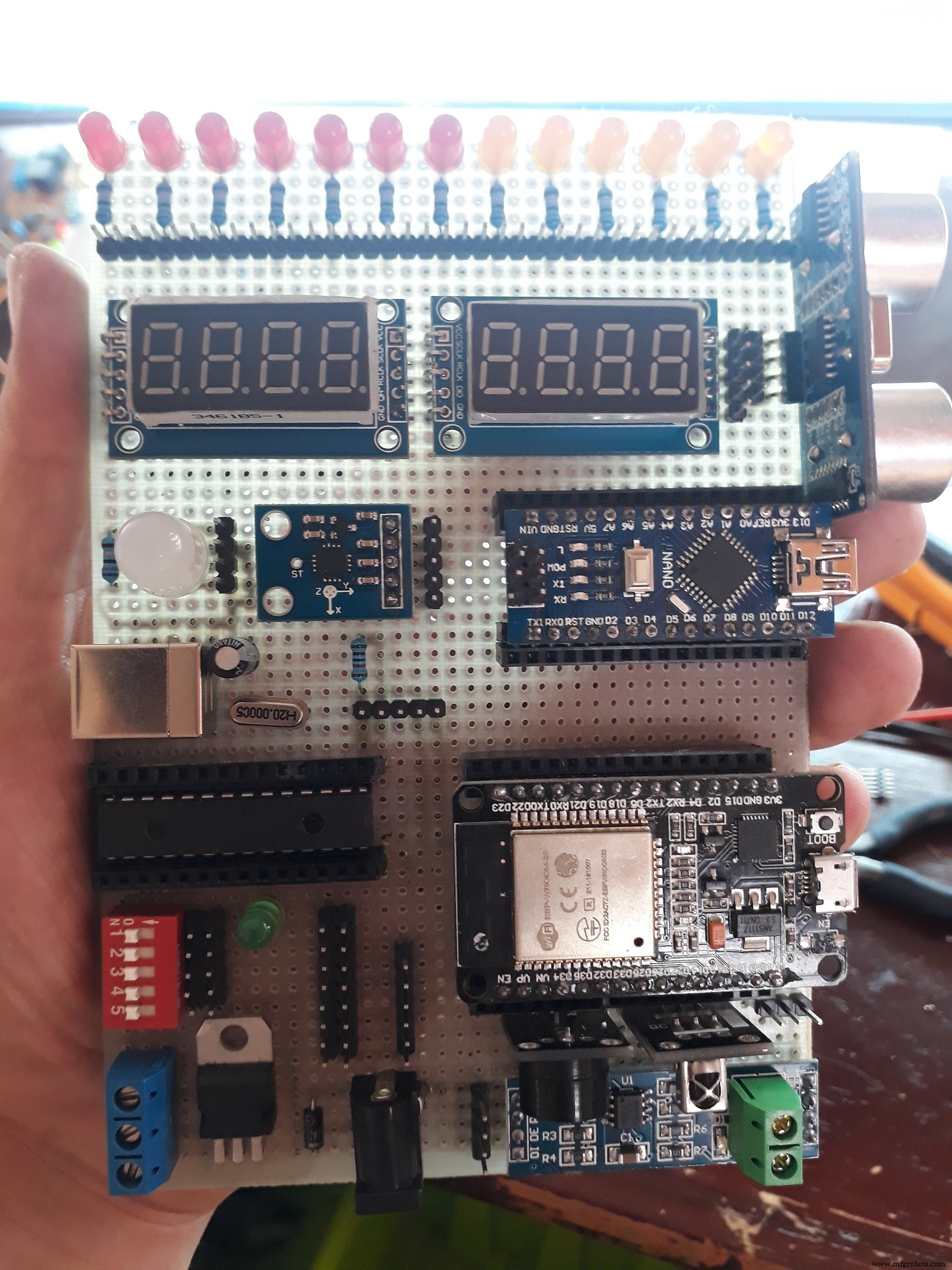

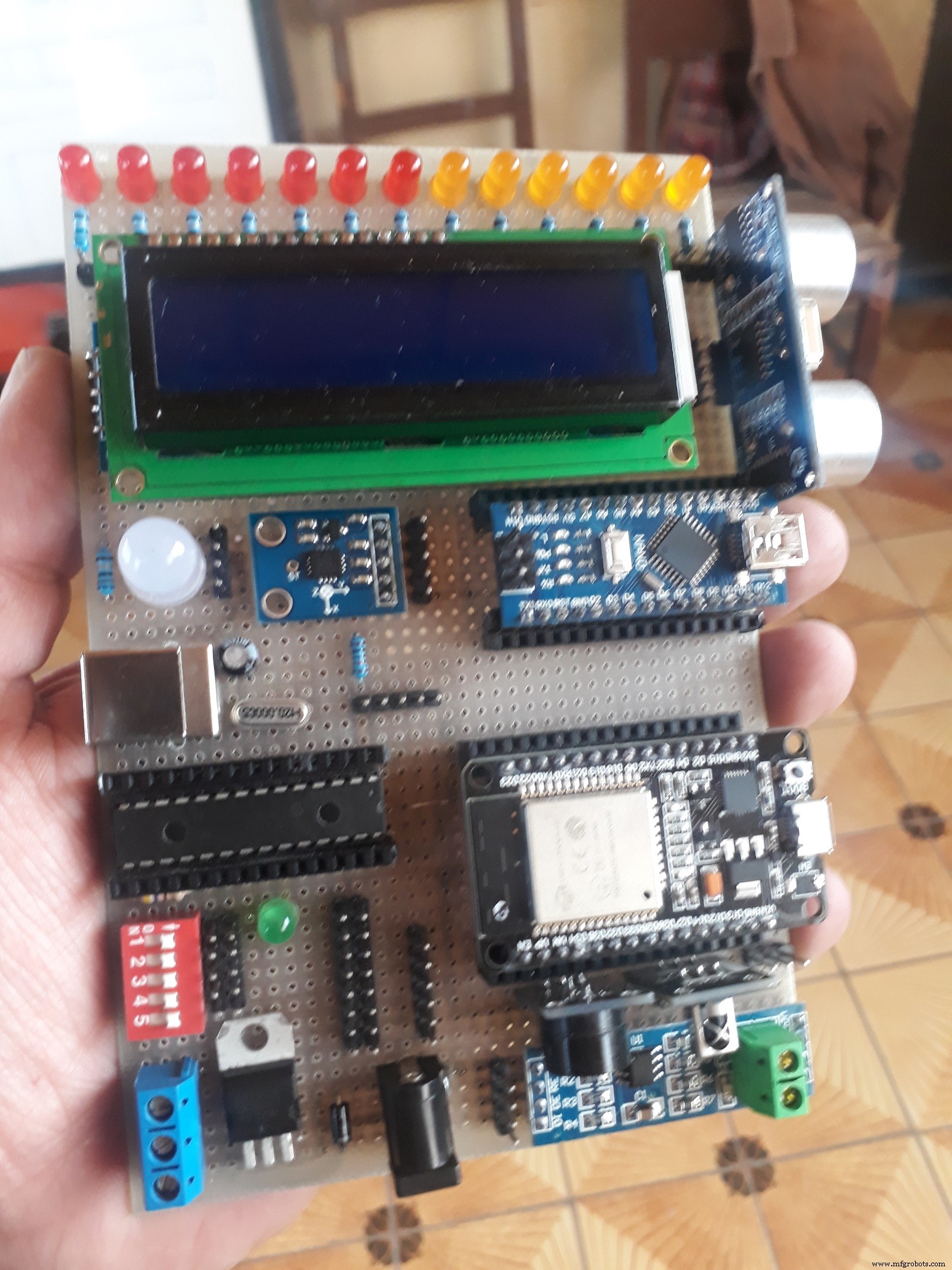

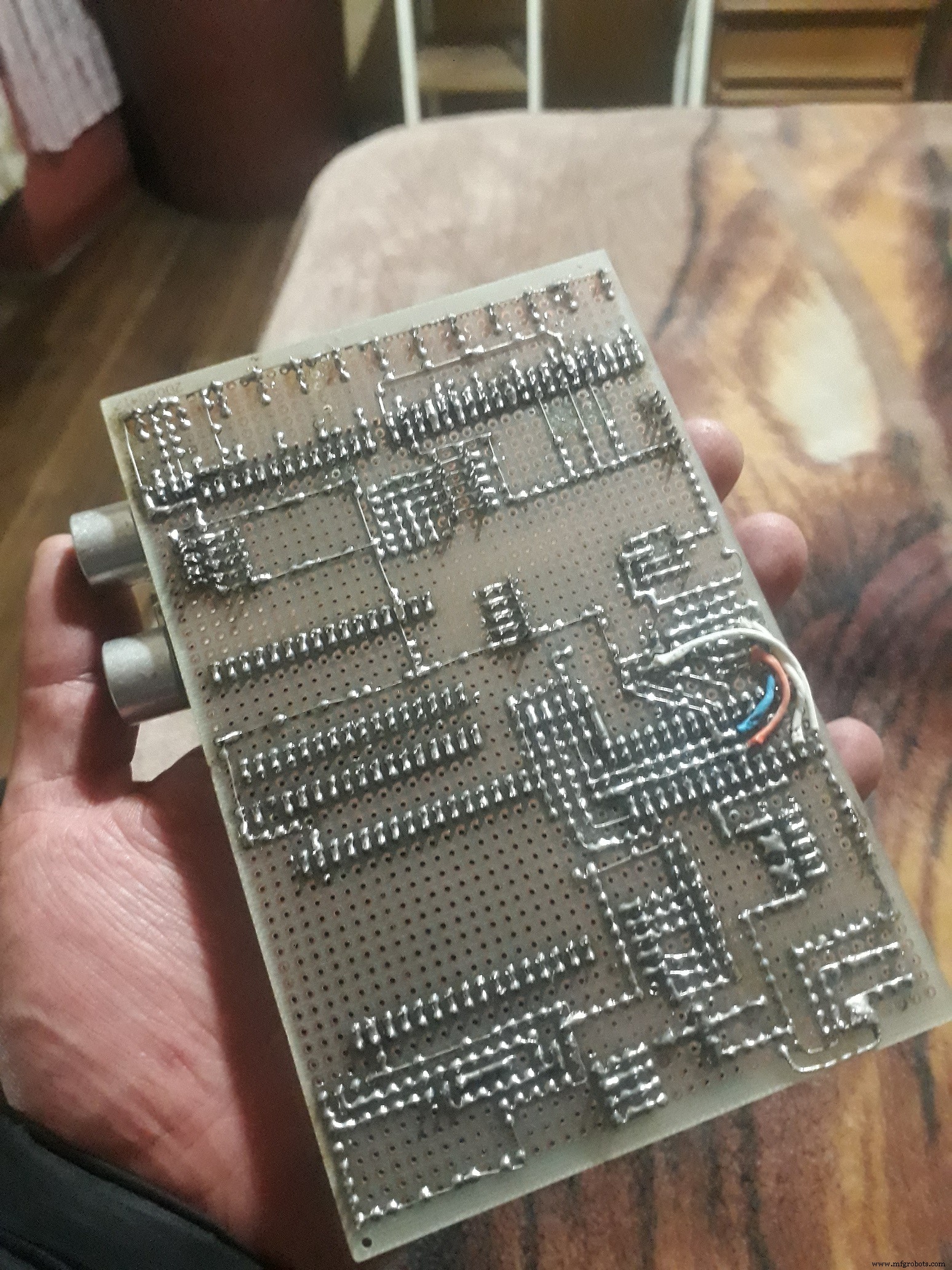

De foto's tonen de opbouw van het lab met de verschillende microcontrollers en sensoren aangesloten op een breadboard/experimenteerprint. Dit project is bedoeld als leeromgeving om te experimenteren met verschillende architecturen (ESP32, AVR/Arduino, PIC) en communicatieprotocollen (RS485, IR, UART) alsook diverse sensoren en actuatoren.

Dank voor het bekijken!

Schema's

Geen schema's beschikbaar in de oorspronkelijke documentatie.
