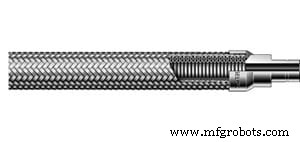

Expertgids: De juiste slangversterking selecteren voor optimale prestaties

Slangversterking 101: Hoe u een sterke keuze maakt voor uw toepassing

Doug Nordstrom, senior product manager, Hose Products, Swagelok

Het selecteren van de juiste industriële slangen voor uw fluïdensystemen vereist zorgvuldige overweging van een verscheidenheid aan factoren, waaronder mediadruk, temperatuur van het medium en de omgeving, stroomsnelheden, en meer. De capaciteit van de slang om aan uw specifieke systeemeisen te voldoen hangt grotendeels af van het kiezen van een geoptimaliseerde combinatie van slangcomponenten die passend zijn gewaardeerd om de toepassingsomstandigheden te weerstaan.

Een belangrijke industriële slangcomponent om over na te denken is de versterkingslaag van de slang. Op zich kan de kern van een slang alleen zeer lage drukken aan. Een versterkingslaag is geïncorporeerd om de kernbuis sterkte zowel axiaal als longitudinal te geven, wat de slang helpt de eisen van de toepassing te weerstaan.

Terwijl er veel factoren zijn die bijdragen aan de levensduur van de slang, is het kiezen van een slang met een sterke versterkingslaag een belangrijke - en niet alle beschikbare versterkingen zijn hetzelfde. Hier zijn een paar belangrijke versterkingslaagkenmerken om te overwegen bij het samenwerken met uw slangleverancier om de beste selectie voor uw toepassing te maken:

Versterkingsstijl

Slangversterkingslagen bestaan uit draden van een bepaald materiaal (vaak vezel, roestvrij staal, of een vorm van kunststof). Twee stijlen zijn het meest algemeen in de industrie: gespiraleerd en geflecht.

Gespiraleerde versterkingen zijn doorgaans eenvoudiger te fabriceren, maar kunnen vaak de sterke van hun geflecte tegenhangers missen. Wanneer de slang onder druk wordt gezet, neigt een gespiraleerde versterking zich te ontwrichten, wat scheurt aan zowel de slangkern als de afdekking. Als dit gebeurt, is falen onvermijdelijk. Terwijl gespiraleerde versterking op de korte termijn kosteneffectief kan zijn, biedt het vaak geen goede levensduur, met name bij hogere drukken. Swagelok produceert geen slangen met gespiraleerde versterking om deze reden.

Geflecteerde versterkingen, daarentegen, combineren de versterkingsdraden in een veel sterker en veerkrachtiger configuratie. In tegenstelling tot gespiraleerde versterking, zullen geflecteerde opties niet ontwrichten wanneer de slang onder druk wordt gezet. Deze configuratie helpt de slang betrouwbaarder druk te weerstaan en biedt grotere levensduur.

Informatie opvragen over versterkingsstijl bij uw slangleverancier en zoeken naar sterke, geflecteerde versterkingen kan helpen tijd, arbeid en geld te besparen op frequente slangvervanging. Slagen zijn onderworpen aan operationele slijtage in elk fluïdensysteem, wat regelmatig onderhoud en occasionele vervanging vereist. Ze kunnen worden vergeleken met banden op een voertuig - hoewel niemand een auto koopt en verwacht dat banden voor altijd mee gaan, kan het kiezen van een hogere kwaliteit product leiden tot grotere levensduur. In een fluïdensysteem kan een hoge kwaliteit slang bijdragen aan aanzienlijke onderhouds- en operationele voordelen.

Versterkingsmateriaal

Vervolgens moet het juiste type versterkingsmateriaal overwogen worden. Zoals eerder opgemerkt, zijn slangversterkingen beschikbaar in vezel, roestvrij staal, kunststof, of andere materialen. Elk heeft zijn eigen invloed op de eindgebruiksprestatiekenmerken van de slang.

Toepassingsbehoeftes zullen vaak de keuze van versterkingsmateriaal leiden, samen met de materialen die de slangkern, afdekking en eindverbindingen vormen. Bijvoorbeeld, een roestvrij staal geflecteerde versterkingslaag in combinatie met een complementair kernmateriaal zal uitstekende druk- en temperatuurbestendigheid bieden. Een roestvrij staal geflecteerde slang kan echter geen juiste flexibiliteit of dynamische prestaties leveren in toepassingen waar de vertering inconsistent is (zoals hydraulische apparatuurbedrijf).

Een ander belangrijk overweging bij het kiezen van het juiste slangversterkingsmateriaal is geleidbaarheid, wat wenselijk is in bepaalde toepassingen maar een aanzienlijk veiligheids- of prestatierisico kan vormen in anderen. Een slang met een geflecteerde metaal versterkingslaag zal geleidend zijn, wat grote elektronenstroom van het ene uiteinde van de slang naar het andere toestaat. In het geval dat de twee uiteinden elektrisch geïsoleerd moeten zijn, moet de slang niet-geleidend zijn. Een niet-metaal versterkingslaag en complementaire kern zouden hier een betere keuze zijn.

Verschillende vlechtmaterialen zullen ook verschillende prijspunten bevelen. Als een toepassing het gebruik van zowel een vezelvlecht als een roestvrij staal vlecht toestaat, kan roestvrij staal vaak tegen een hogere prijs komen - maar kan ook bijdragen aan langdurigere prestaties door bij te dragen aan grotere algehele ringsterkte en weerstand tegen knikken. Samenwerkend met een slangleverancier die u kan helpen de beste waarde voor uw toepassing te bepalen, is gunstig, en helpt u kosteneffectief consistente, betrouwbare prestaties te bereiken.

Vlechtontwerp

Vlechten kunnen in diverse draaddikte en pashoeken komen, wat flexibiliteit, sterkte (drukwaarde), temperatuurprestaties en veel andere factoren beïnvloedt. Vlechten moeten ook complementair zijn aan het kernmateriaal om de beste prestaties en waarde te bieden.

Bijvoorbeeld, een geconculeerde metaalkern zal de slang aanzienlijke ringsterkte op zich geven. Een complementair vlechtversterkingsontwerp zou vatter moeten zijn, wat grotere weerstand biedt tegen de kern die in lengte groeit (in plaats van diametraal). Hier kan de hoek waarop de vlechtdraden elkaar snijden verschillende prestatiekenmerken leveren afhankelijk van de behoeften van de toepassing.

Ergens anders kunnen de attributen van de vlechtbedrading zelf de slangprestaties beïnvloeden. Sommige versterkingsvlechten zijn samengesteld uit minder, dikke draden. Deze typen vlechten zijn eenvoudiger te fabriceren; de resulterende slang is echter doorgaans beperkt in haar flexibiliteit. Een versterkingsvlecht die bestaat uit veel dunne draden kan meer wenselijke flexibiliteitsniveaus leveren zonder sterke en drukweerstand in te boeten.

Niet alle slangen zijn gelijk geschapen

Niet alle slangen voor kritieke industriële fluïdensysteemtoepassingen worden geproduceerd aan dezelfde hoge standaard - variërende kwaliteit in versterkingsvlechten is slechts een van de redenen waarom. Met een werkende kennis van versterkingsvlechten en hoe ze de algehele slangprestaties beïnvloeden, kunnen operators beter voorbereid zijn om de hoogst mogelijke prestaties en betrouwbaarheid in hun systemen te bereiken. Het onderhouden van een relatie met slangleveranciers die bereid zijn te collaboreren aan slangontwerpen is ook behulpzaam.

Als u geïnteresseerd bent in meer leren over hoe u slangselectie in uw faciliteit kunt optimaliseren, is onze Swagelok^® Essentials training een goed startpunt. Ons slangadviesdienstenteam kan ook met u samenwerken om begeleiding te bieden over slangselectie, installatie, inspectie en onderhoudsprocedures om de levensduur en prestaties van de slang te verbeteren. Neem contact op met uw lokale geautoriseerde Swagelok verkoop- en servicecentrum voor meer details over slangtraining, diensten, of om andere vragen te beantwoorden.

Doug Nordstrom is senior product manager voor slangproducten bij Swagelok. Hij is al meer dan 25 jaar bij het bedrijf.
