TIP122 pinout handleiding: kenmerken, functies en praktisch gebruik

De TIP122 pinout is een Darlington-vermogenstransistor. Een Darlington-vermogenstransistor betekent dat een transistorpaar in één behuizing zit. De hoof reden om twee transistoren samen te plaatsen is om de eindversterking te verhogen. De TIP122-transistor werkt vergelijkbaar met een typische transistor met een Darlington-paar.

De TIP122 is een veelgebruikte transistor in de elektronica-markt vanwege zijn kenmerken, zoals de uitzonderlijke stroomversterking en een grote collectorstroom van 5 A. Het ontwerp is uniek voor functies als vermogensschakeling en versterking.

In dit artikel bespreken we de TIP122-transistor, het gebruik, en hoe u hem veilig in schakelingen kunt aansluiten.

TIP122-transistor pinconfiguratie

Hieronder een tabel die elke pin beschrijft.

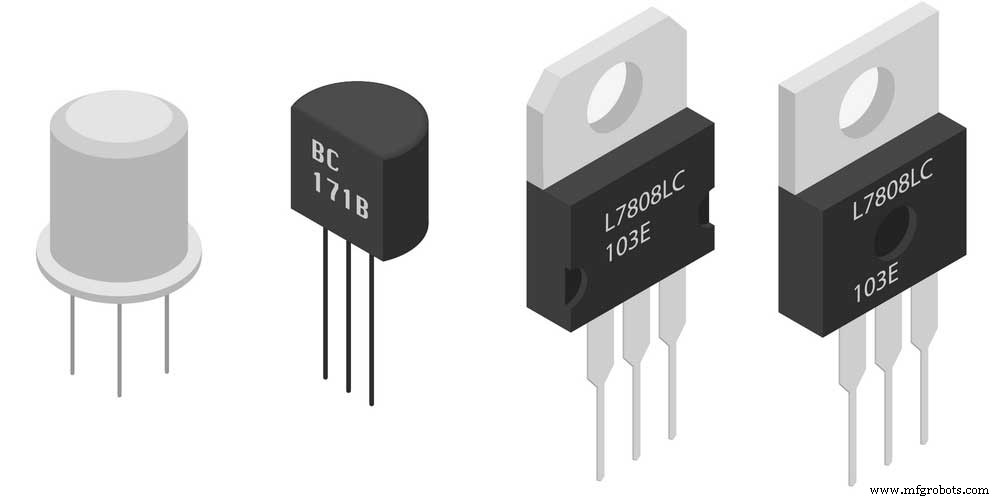

(transistoren met drie pennen)

Kenmerken van de TIP122

• De TIP122 Darlington-transistor is beschikbaar in een TO-220-behuizing.
• Basisstroom: 120 mA.
• Collectorstroom: 5 A.
• NPN Darlington-vermogenstransistor.
• Typische maximale rating en minimale DC-versterking (hFE) van 1000.
• Collector-emitter spanning (VCE): 100 V.
• Collector-basis spanning: 100 V.
• Maximaal collectorverlies: 65 W.
• Maximale opslag- en werktemperatuur: -65 tot +150 °C.
• Maximale emitter-basis spanning: 5 V.

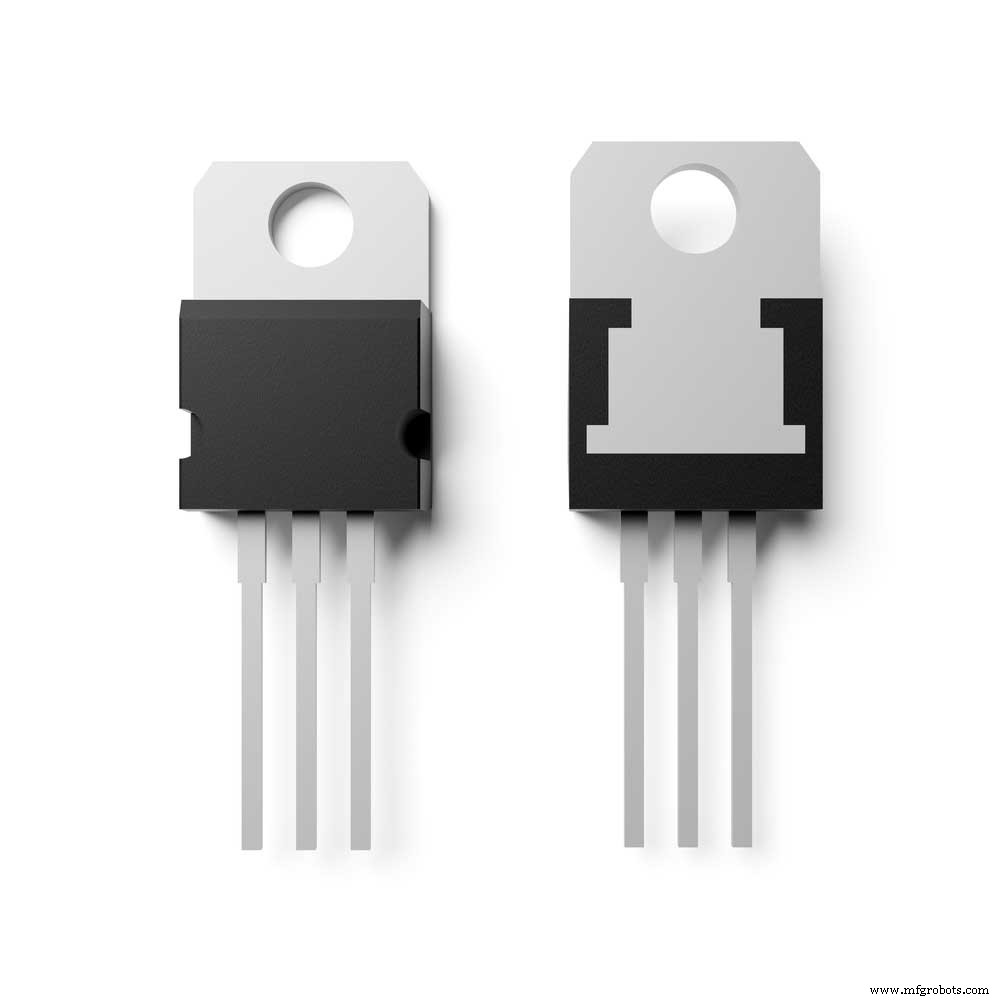

(transistoren in TO-220 behuizingstype)

TIP122 vervanging en equivalenten

De TIP122 behoort tot de TIPXXX-transistorfamilie. Transistoren in dezelfde familie zijn TIP120 en TIP121 (allebei NPN). De TIP127 wordt beschouwd als de complementaire Darlington-transistor van de TIP122. Bekende equivalenten: KSD560, 2N6532, BDW2, 2N6045, MJF6388, 2SD2495, BDT63, KSB601, 2SD1415.

Verschillende andere transistoren kunnen in de plaats van de TIP122 werken, zoals BC549, BC636, BC547, 2N3055, BC639, 2N3906, 2N3904, 2SC5200. Let op: de pinconfiguraties kunnen iets afwijken.

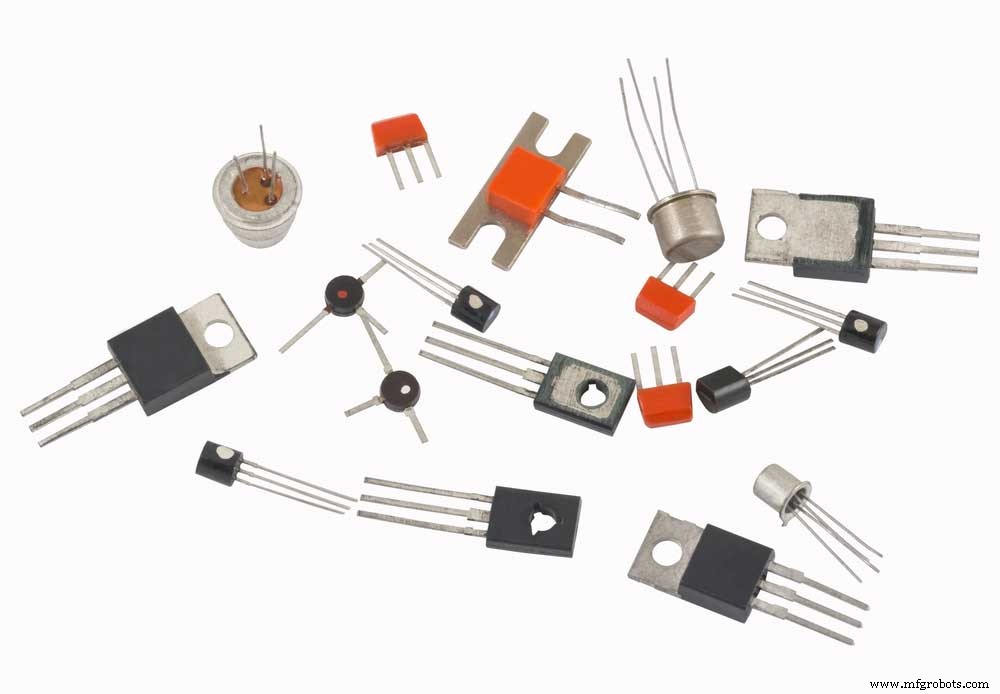

(verschillende typen transistoren)

Waarvoor wordt TIP122 gebruikt?

De TIP122 Darlington-transistor regelt zware belastingen met hoge stroom of in projecten die hoge versterking vereisen. Deze transistor kan grotere stromen schakelen door zijn constante stroomversterking en hoge collectorstroom.

Vanwege de lage basis-emitterspanning kan een logische device zoals een microcontroller de TIP122 eenvoudig aansturen. Er moeten wel voorzorgsmaatregelen worden genomen om te zorgen dat het logische device goed werkt in een elektronische schakeling.

Daarnaast werkt de TIP122 goed voor projecten die een logisch device nodig hebben om het aan te sturen. Het logische device schakelt hoge-vermogensbelastingen of versterkt hoge stromen.

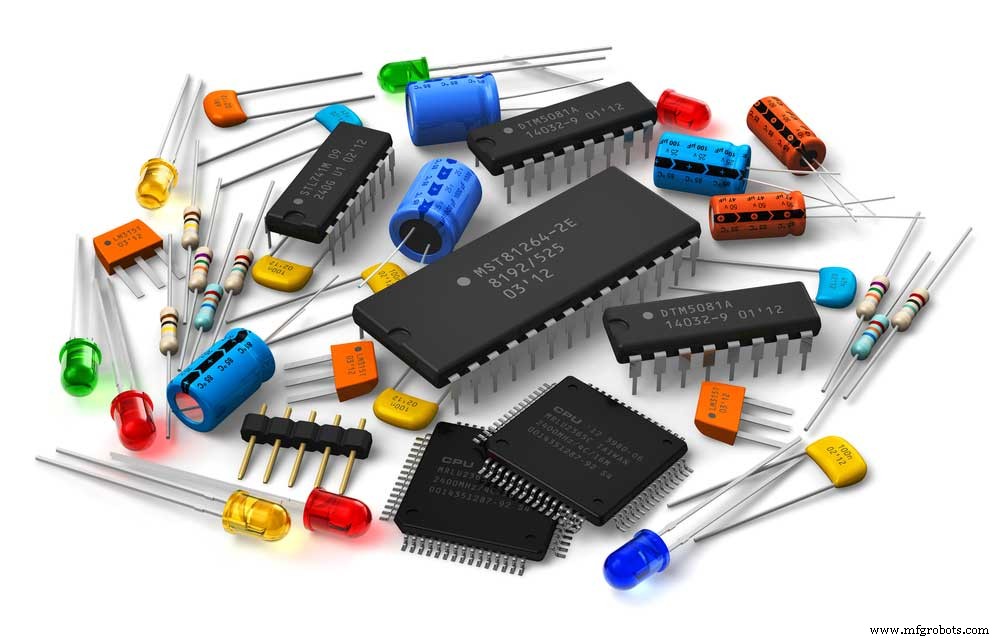

(foto van transistoren, microcontrollers en andere elektrische componenten)

De werking van de TIP122

Vanwege de hoge stroomversterking en hogere collectorstroom is de TIP122-transistor erg populair. De transistor schakelt belastingen met hogere stroom. U kunt hem ook gebruiken in toepassingen die veel stroom verbruiken.

De TO-220-behuizing van de TIP122 omvat twee transistoren. De emitter van de eerste transistor is verbonden met de basis van de tweede. De collectorpinnen van beide transistoren zijn samen verbonden. Het Darlington-paar is cruciaal voor het verhogen van de stroomrating en stroomversterking. Ook kan de kleine stroom tussen basis en emitter een grotere stroom tussen collector en emitter schakelen.

Vanwege de lage basis-emitterspanning kan een logisch device de transistor moeiteloos aansturen.

Omdat de TIP122 uitzonderlijke kenmerken heeft in stroomversterking en collectorstroom, is het redelijk eenvoudig om de juiste te schakelen. Terwijl het een emitter-basis van slechts 5 V en een basisstroom van 120 mA heeft.

Project uitleg

Bijvoorbeeld: u moet een 48 V motor aansturen met een continue stroom van 3 A en een 100 Ω weerstand. De TIP122 heeft een collectorstroom van 5 A, dit project verbruikt 3 A. De maximale basisstroom is 120 mA, maar de 100 Ω weerstand beperkt de stroom tot 42 mA. De pulsstroom van de transistor is 8 A. Zorg ervoor dat uw motor niet meer dan de piekstroom verbruikt. Dit project helpt begrijpen hoe de transistor de belasting kan regelen.

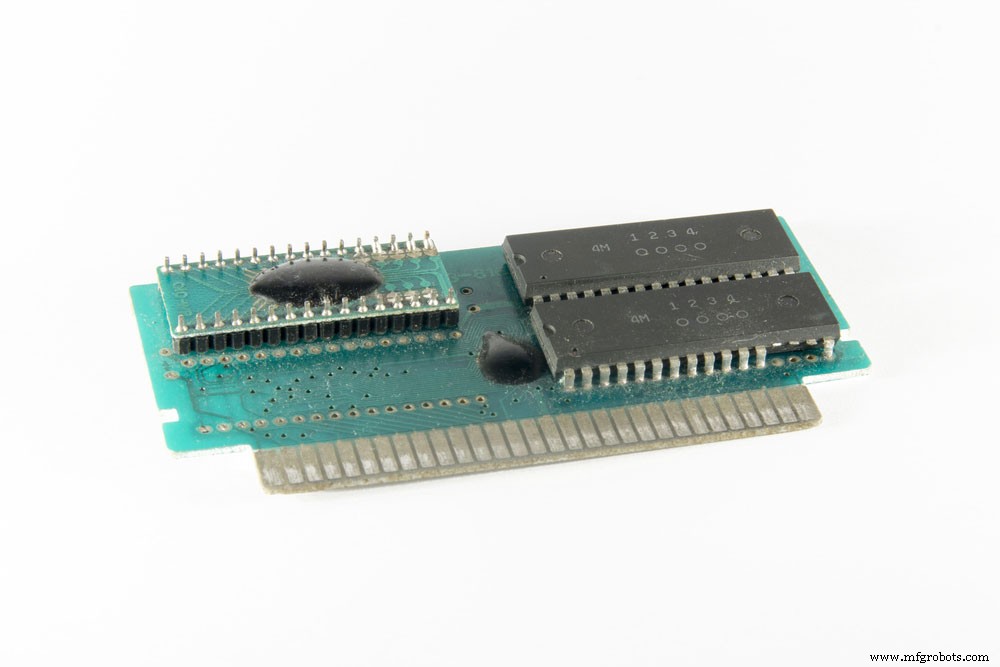

(microchips en transistoren op een printplaat)

Hoe de TIP122 veilig in een schakeling te gebruiken?

Om een efficiënte werking van het Darlington-paar te garanderen, blijf altijd onder de maximale ratings. Een toepassingsschakeling die boven de 100 V werkt, zal het apparaat beschadigen. Ook het vermijden van belastingen die 5 A overschrijden en een geschikte basisweerstand zijn essentieel voor de juiste basisstroom.

Een geschikte koelbody is een elektrisch device dat de TIP122-transistor in een schakeling begeleidt. De koelbody beschermt de schakeling tegen oververhitting en zorgt ervoor dat de elektrische schakeling binnen de werktemperaturen blijft.

(een elektronische chip met transistoren)

Toepassingen van de TIP122

• Eerst kan de transistor werken als een gemiddelde stroomschakelaar.
• Tweedens kunt u de TIP122-transistor gebruiken als een omvormer in een gelijkrichterschakeling.
• Derde kan de TIP122-transistor functioneren bij het regelen van motorensnelheden.
• Ook werkt de transistor in toepassingen die u vragen om hoge-stroombelastingen aan te passen.
• Ten slotte werkt deze transistor in projecten die hoge versterking vereisen voor goede resultaten.

Samenvatting

De TIP122-transistor is redelijk gemeenschappelijk om zijn hoge stroomversterking en collectorstroom. Het is perfect voor toepassingen die hoogvermogensbelastingen moeten schakelen.

We hopen dat dit artikel nuttig is geweest. Voor vragen over dit onderwerp of ons werk, aarzel niet om contact met ons op te nemen. Ons team helpt u graag!
