De diversiteitsfactor in elektrische installaties begrijpen: Waarom het belangrijk is voor kabelberekening
Wat is de diversiteitsfactor in elektrische installaties?
In een gebouw worden niet alle elektrische belasting tegelijkertijd ingeschakeld. We zetten niet alle ventilatoren, lampen, airconditioning, TV, koelkast, boiler, strijkijzer, etc. tegelijk aan. Daarom rekenen we bij het selecteren van de juiste kabeldikte rekening met de diversiteitsfactor.
Definitie
Diversiteitsfactor = Totale aangesloten belasting / Werkelijke maximumbelasting
Goed te weten
- De diversiteitsfactor mag verwaarloosd worden bij eindcircuits.
- Behalve in woningen/gebouwen, mag de factor ook verwaarloosd worden op kantoren of plaatsen waar alle belasting tegelijkertijd in bedrijf is.
Voorbeeld

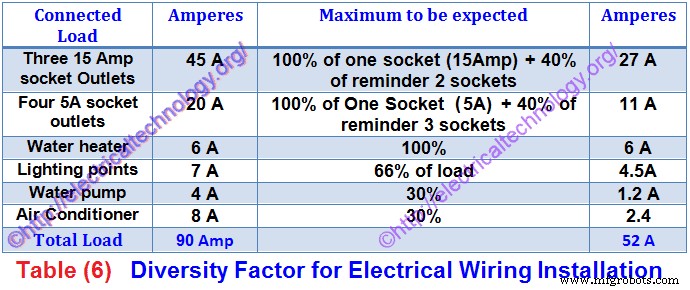

In een appartement is de som van de piekstromen van alle afzonderlijke circuits 90 A.
Toepassing van de diversiteitsfactor levert een werkelijke maximumstroom van ca. 52 A op.
Voor kabelberekening hanteert men 52 A + 20% reserves = 62,4 A in plaats van 90 A. Dit leidt tot dunner, goedkopere kabels zonder veiligheid in te boeten.
