Tachogeneratoren: precisiesnelheidsmeting voor industriële motoren en apparatuur

Een tachogenerator is een gespecialiseerde elektromechanische generator die asrotatie omzet in een precisie spanningsignaal. Door deze spanning te meten, kunnen ingenieurs rotationele snelheid en richting in real-time accurate bepalen.

Wanneer de as draait, produceert de generator een spanning ruwweg evenredig met de snelheid. Hoge-precisie tachogeneratoren zijn zo ontworpen dat, over een gespecificeerd bereik van snelheden, de uitgangsspanning lineair en uiterst accurate is—wat ze ideaal maakt voor snelheidsmeting in motoren, motoren, bandtransporten, mengers, ventilatoren, en andere mechanische systemen.

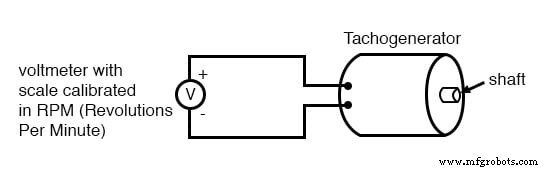

De meeste tachogeneratoren zijn ontworpen om een 0–10 V signaal te produceren. Omdat het apparaat geen spanning genereert bij stilstand, wordt het nul-spanningsniveau niet als "live" beschouwd; de schaal begint pas wanneer de as begint te draaien. Fabrikanten leveren eenheden met verschillende vol-schaal snelheden (bijv. 0–10 V tot 10.000 rpm) om aan de toepassingsvereisten te voldoen. Hoewel een spanningsdeler theoretisch het meetbereik kan uitbreiden, wordt over-snelheid van een precisie-instrument afgeraden omdat het de levensduur verkort.

Naast snelheid kunnen tachogeneratoren rotatierichting aanwijzen door polariteit. Een permanentmagnet DC-generator verandert het teken van de uitgangsspanning wanneer de as omgekeerd draait, wat een eenvoudige en betrouwbare methode biedt voor richtingdetectie in controlsystemen.

Typische toepassingen zijn:

• Elektromotor snelheidsmonitoring
• Motor RPM meting
• Bandtransport snelheidscontrole
• Werkzeugmachine spindel snelheidsfeedback
• Industriële ventilator snelheidsregeling

Voor verder leren, raadpleeg de DC Generator Theorie Werkblad.
