Vermogensdissipatie in weerstandscircuits berekenen

Bij het bepalen van het vermogen dat door een weerstand wordt gedissipeerd, kun je een van de drie klassieke vermogensformules gebruiken die spanning (V), stroom (I), en weerstand (R) relateren:

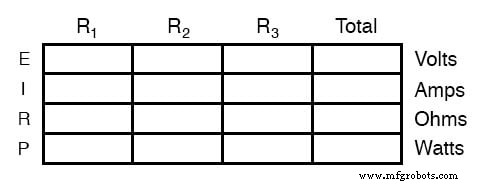

Om de berekening te stroomlijnen, breid gewoon onze bekende tabel van spanningen, stromen, en weerstanden uit met een extra kolom voor vermogen:

Vermogensdissipatie in weerstandscircuits berekenen

Voor elke kolom, kies de wet van Ohm relatie die past bij de waarden die je beschikbaar hebt—of je nu V, I, of R kent—en bereken het vermogen met de passende vergelijking.

Een kernprincipe is dat totale vermogen de som is van de individuele vermogens, ongeacht de circuitlayout. Of de componenten in serie, parallel, of enige hybride configuratie bedraad zijn, de totale gedissipeerde vermogen moet gelijk zijn aan het vermogen geleverd door de bron(nen) in overeenstemming met de Wet van Energiebehoud.

Kernpunt:

Vermogen is additief in elk weerstandsnetwerk: P_Totaal = P₁ + P₂ + … + P_n

Ontdek onze Vermogen Rekenmachines in de Tools sectie om deze berekeningen te automatiseren.
