Kleurcodes weerstand
Probeer onze weerstandskleurcodecalculator uit in onze sectie Tools.
Standaard weerstandswaarden en kleur
Componenten en draden zijn gecodeerd met kleuren om hun waarde en functie te identificeren.

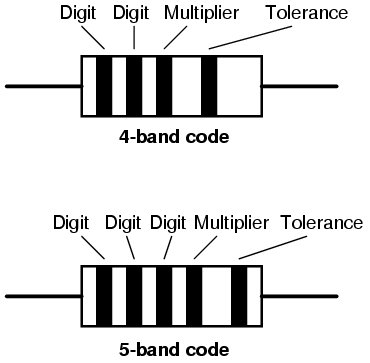

Kleurcodering weerstand gebruikt gekleurde banden om snel een weerstandswaarde en het tolerantiepercentage te identificeren, waarbij de fysieke grootte van de weerstand het wattage aangeeft.
Over het algemeen worden de weerstandswaarde, tolerantie en wattage als cijfers of letters op het lichaam van een weerstand afgedrukt wanneer het lichaam van de weerstand groot genoeg is om de afdruk te lezen, zoals grote vermogensweerstanden.
Maar wanneer een weerstand kleiner is (bijvoorbeeld:1/4 watt carbon of filmtype), is de afdruk te klein om te lezen, dus de specificaties moeten op een andere manier worden weergegeven.
De kleuren bruin, rood, groen, blauw en violet worden alleen gebruikt als tolerantiecodes op 5-bands weerstanden. Alle 5-bands weerstanden gebruiken een gekleurde tolerantieband.
De blanco (20%) “band” wordt alleen gebruikt met de “4-band” code (3 gekleurde banden + een blanco “band”).
Geel-Violet-Oranje-Goud Kleurcode
Een weerstand in de kleur Geel-Violet-Oranje-Goud zou 47 kΩ zijn met een tolerantie van +/- 5%.
Groen-Rood-Goud-Zilver Kleurcode
Een weerstand in de kleur Groen-Rood-Goud-Zilver zou 5,2 zijn met een tolerantie van +/- 10%.
Wit-violet-zwart kleurcode
Een weerstand in de kleur Wit-Violet-Zwart zou 97 Ω zijn met een tolerantie van +/- 20%. Als je slechts drie gekleurde banden op een weerstand ziet, weet je dat het eigenlijk een 4-bands code is met een lege (20%) tolerantieband.
Oranje-Oranje-Zwart-Bruin-Violet Kleurcode
Een weerstand in de kleur Oranje-Oranje-Zwart-Bruin-Violet zou 3,3 kΩ zijn met een tolerantie van +/- 0,1%.
Bruin-Groen-Grijs-Zilver-Rood Kleurcode
Een weerstand in de kleur Bruin-Groen-Grijs-Zilver-Rood zou 1,58 Ω zijn met een tolerantie van +/- 2%.
Blauw-Bruin-Groen-Zilver-Blauw Kleurcode
Een weerstand in de kleur Blauw-Bruin-Groen-Zilver-Blauw zou 6,15 zijn met een tolerantie van +/- 0,25%.
Voorkeurswaarden of E-serie
Om massaproductie van weerstanden gemakkelijker te maken, heeft de IEC (International Electrotechnical Commission) in 1952 tolerantie- en weerstandswaarden voor weerstanden gedefinieerd.
Deze worden aangeduid als voorkeurswaarden of E-serie, gepubliceerd in de norm IEC 60063:1963. Ook condensatoren, zenerdiodes en inductoren gebruiken deze standaarden.
Het doel hiervan was dat wanneer bedrijven weerstanden produceren met verschillende weerstandswaarden, ze even groot zouden zijn op een logaritmische schaal.
Dit helpt de leverancier bij het opslaan van verschillende waarden. Weerstanden geproduceerd door verschillende fabrikanten zijn compatibel voor dezelfde ontwerpen vanwege het gebruik van standaardwaarden.
Standaard serie weerstanden en toleranties
De standaard E3, E6, E12, E24, E48 en E96 weerstandswaarden staan hieronder vermeld.
Tolerantie
(SIG FIGS)
# waarden
in elk decennium
3
E620%6E1210%12E245%24E482%48E961%96E1920.5%, 0.25% en hogere toleranties
*De berekende tolerantie voor deze serie is 36,60%. Hoewel de norm alleen een tolerantie van meer dan 20% specificeert, geven andere bronnen 40% of 50% aan.
E3 standaard weerstandsserie
Dit zijn de meest gebruikte weerstandsreeksen in de elektronica-industrie en zijn nuttig voor weerstandswaarden die niet kritisch zijn.
Het aantal verschillende componenten in elk elektronisch circuitontwerp kan worden verminderd door deze reeks aan te houden.
12.24.7
E6 standaard weerstandsserie
De E6-serie weerstanden wordt ook veel gebruikt in de elektronica-industrie vanwege hun bredere bereik van gemeenschappelijke weerstandswaarden.
11.52.23.34.76.8
E12 standaard weerstandsserie
11.21.51.82.22.73.33.94.75.66.88.2
E24 standaard weerstandsserie
Hoewel er weerstanden in het bereik tot E24 beschikbaar zijn, helpt het bij elk ontwerp om te focussen op het gebruik van een zo klein mogelijk aantal weerstandswaarden.
Dit zal het aantal componenten in een ontwerp verminderen en dit zal helpen om de kosten te verlagen bij het overwegen van grootschalige productie.
11.11.21.31.51.61.822.22.42.733.33.63.94.34.75.15.66.26.87.58.29.1
E48 standaard weerstandsserie
11.051.11.151.211.271.331.41.471.541.621.691.781.871.962.052.152.262.372.492.612.742.873.013.163.323.483.653.834.024.224.424.644.875.115.365.625.96.196.496.817.157.57.878.258.669.099.53
E96-weerstandsserie en verder
De E96- en E192-reeksen met standaardweerstandswaarden bestaan wel, maar ze worden niet zoveel gebruikt als de eerder genoemde serie.
Hun tolerantie is 0,5 of 0,25%, wat de kosten kan verhogen, samen met een veel groter aantal weerstanden in het bereik.
Probeer onze weerstandskleurcodecalculator uit in onze sectie Tools.
