DC-circuitvergelijkingen en wetten

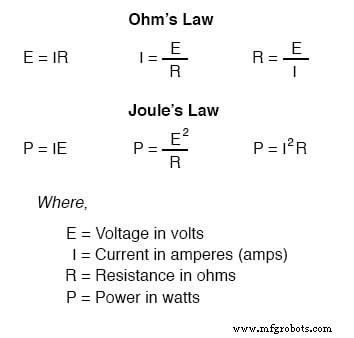

Machtsvergelijking van de wet van Ohm en de wet van Joule
OPMERKING: het symbool "V" ("U" in Europa) wordt soms gebruikt om spanning aan te geven in plaats van "E".
In sommige gevallen kan een auteur of circuitontwerper ervoor kiezen om uitsluitend "V" voor spanning te gebruiken en nooit het symbool "E".
Andere keren worden de twee symbolen door elkaar gebruikt, of wordt "E" gebruikt om spanning van een stroombron weer te geven, terwijl "V" wordt gebruikt om spanning over een belasting weer te geven (spannings"daling").
Kirchhoff's spannings- en stroomwetten
"De algebraïsche som van alle spanningen in een lus moet gelijk zijn aan nul."
—Kirchhoffs Spanningswet (KVL)
"De algebraïsche som van alle stromen die een knoop binnenkomen en verlaten, moet gelijk zijn aan nul."
—De huidige wet van Kirchhoff (KCL)
