Real-time klokken voor auto's hebben een breed temperatuurbereik

Diodes heeft aangekondigd dat automotive-compatibele versies van zijn populaire, energiezuinige real-time clock (RTC)-oplossingen, PT7C4363BQ en PT7C4563BQ (met een instelbare timer), nu beschikbaar zijn. Hun brede temperatuurbereik maakt ze geschikt voor autotoepassingen, waaronder infotainmentsystemen, dashboarddisplays en telematicaboxen (T-Box).

De PT7C4363BQ en PT7C4563BQ zijn gekwalificeerd voor AEC-Q100 klasse 1, met een temperatuurbereik van -40 tot +125°C. Ze zijn geschikt voor PPAP en worden vervaardigd in IATF16949-gecertificeerde faciliteiten. Een breed bedrijfsspanningsbereik van 1,3 V tot 5,5 V zorgt voor flexibiliteit in het ontwerp, terwijl een lage back-upstroom van 400 nA bij 3,0 V deze apparaten extreem laag vermogen maakt.

De onderdelen zijn ontworpen om rechtstreeks te worden aangesloten op een extern, goedkoop 32,768 kHz-kristal met een equivalente serieweerstand tot 100 kΩ. De apparaten bieden niet alleen een realtime klok, maar kunnen ook een blokgolfuitgang leveren met een selecteerbare frequentie van 1 Hz, 32 Hz, 1024 Hz of 32.768 Hz. Nauwkeurige tijd- en datumgegevens zijn toegankelijk via de I2C-interface. Aanpassingen voor het aantal dagen in de maand zijn automatisch en er is ook een alarmfunctie. PT7C4363BQ en PT7C4563BQ zijn beschikbaar in het SOIC-8-pakket.

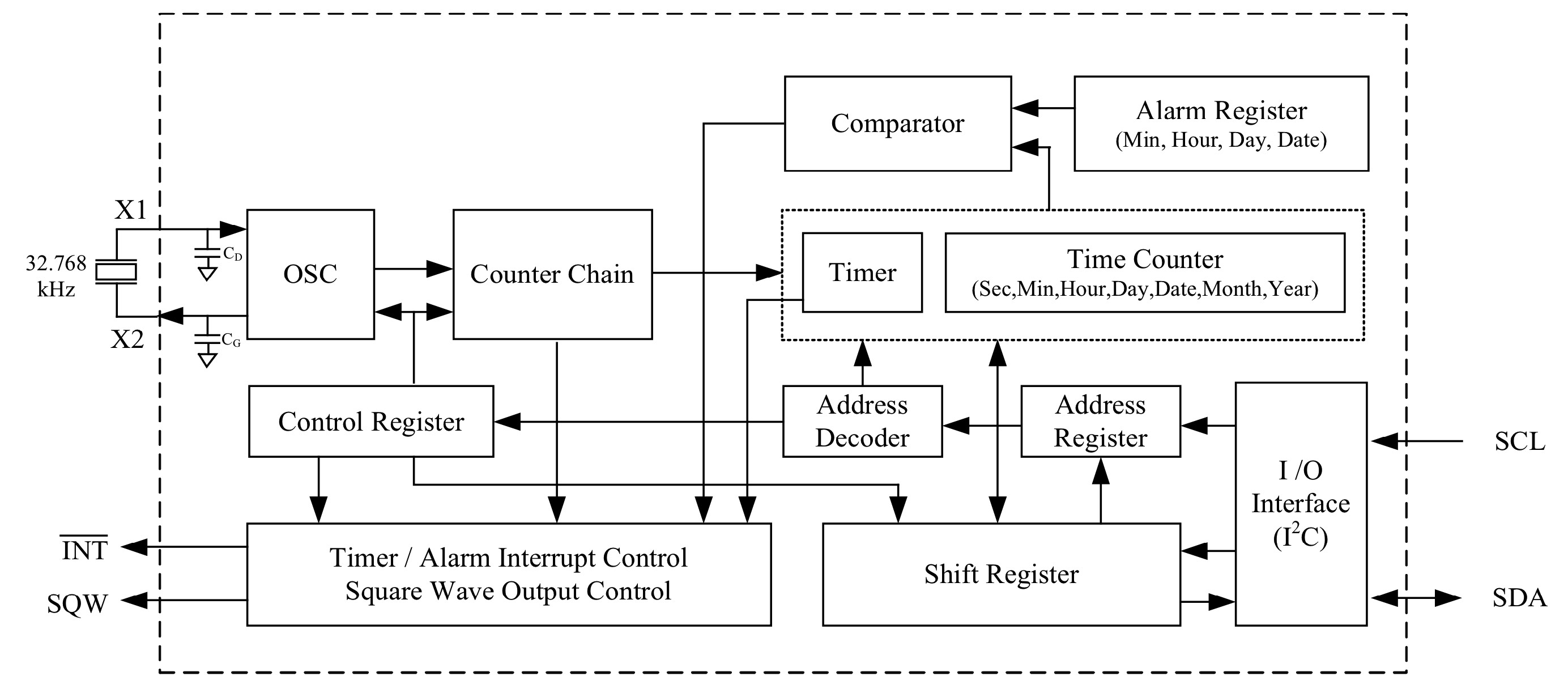

Figuur:Functioneel blokschema voor PT7C4363BQ en PT7C4563BQ. (Bron:Diodes)
