Wat is CNC-draaien? Gedetailleerde basisprincipes over het proces

CNC-bewerking is een steunpilaar in industriële productie vanwege de hoge functionaliteit en precisie, naast andere voordelen. Bij de fabricage van een product kunnen fabrikanten een of meer bewerkingen gebruiken, zoals CNC-draai- en CNC-freesbewerkingen.

De definitie van CNC draaien omvat het verwijderen van stukken materiaal terwijl het werkstuk tegen het snijgereedschap roteert. Dit artikel beschrijft uitgebreid CNC-draaien - de procedure, de machines voor het proces en de toepassing ervan. Dus laten we er zonder veel omhaal op ingaan.

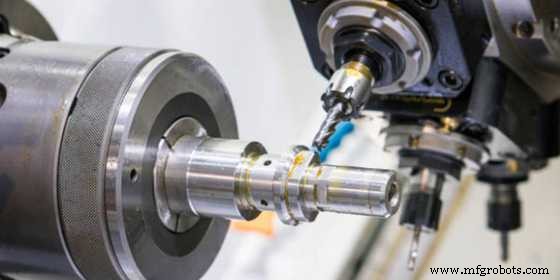

Wat is CNC draaien?

CNC-draaien is een typisch subtractief productieproces waarbij een snijgereedschap wordt gebruikt om delen van een materiaal van de buitenkant te verwijderen. Het werkstuk roteert (vervolgt draaien) terwijl de lekkernijen worden afgebroken totdat het de gewenste vorm, diameter en grootte van het eindproduct heeft bereikt.

Het snijgereedschap, typisch een enkelpunts uiteinde, is echter niet-roterend. In plaats daarvan draait het werkstuk er alleen omheen. CNC-draaibanken zijn de typische machines die industrieel worden gebruikt voor het uitvoeren van draaibewerkingen.

Ondertussen is CNC-draaien geschikt voor het snijden van metalen, hout, kunststoffen en andere polymeren. Omdat het proces gebruikmaakt van door de computer gegenereerde programma's en codes, hebben de producten een hoge maatnauwkeurigheid - een van de belangrijkste voordelen.

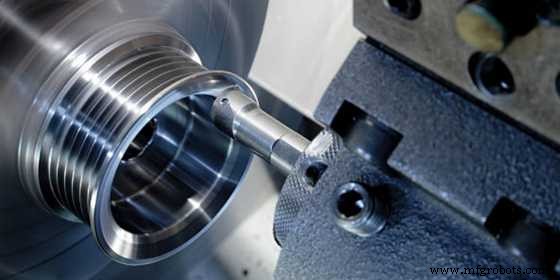

Begrijp de basisprincipes van CNC draaien

CNC-draaibewerkingen kunnen behoorlijk ingewikkeld zijn. Na het converteren van uw CAD-bestanden naar een programma dat herkenbaar is voor de CMC-machine, moet u de machine echter gereed maken om het draaiproces te starten.

Draaien houdt in dat een werkstuk wordt gedraaid en rondgedraaid terwijl het snijgereedschap stukken van het materiaal van buitenaf begint te hakken. Gewoonlijk is het bewerkte materiaal cilindrisch of rond. Hoewel in sommige gevallen, vooral bij gebruik van een compatibele adapter, draaien goed kan werken voor materialen met verschillende vormen.

Het snijgereedschap blijft snijden terwijl het werkstuk in de machine ronddraait totdat het de gewenste geprogrammeerde vorm bereikt. Met name CNC-draaibanken of draaicentra hebben verschillende gereedschappen in de revolver, allemaal bestuurd door computerprogramma's en codes. Machines die meer gereedschappen kunnen bevatten, zijn echter geavanceerder met meer mogelijkheden, waardoor ze meer geschikt zijn voor complexe ontwerpen.

Soorten CNC-draaibewerkingen

Draaimachines en CNC-draaibanken zijn er in verschillende varianten, waarvan sommige met unieke snijeigenschappen, waardoor ze ideaal zijn voor specifieke bewerkingen. Hieronder volgt een korte beschrijving van verschillende soorten CNC-draaiprocessen.

Rechtuit draaien

Recht draaien houdt in dat een snijgereedschap wordt gebruikt om een ​​uniforme verkleining van de diameter van een werkstuk te bewerkstelligen. De techniek heeft tot doel het materiaal in een bepaalde dikte te bewerken. Het verwijdert snel een deel van het materiaal, waardoor variatie in de productdiameter wordt voorkomen. Het wordt soms ruw draaien genoemd, wat extra nabewerking vereist om maatnauwkeurigheid te verkrijgen.

Opruwen

Deze bewerking omvat het introduceren van snijpatronen van gekartelde, schuine of gekruiste lijnen in het oppervlak van een werkstuk. Het proces introduceert meestal een stevige grip, omdat het patroon de wrijving verbetert. Het is ook geschikt voor het vervaardigen van bouten en moeren voor draadgaten. Met name kan voor de bewerking speciaal ontworpen kartelgereedschap nodig zijn.

Afscheid

Afsteken is een bewerkingstechniek waarbij een enkelpunts snijgereedschap wordt gebruikt om een ​​diepe guts in een materiaal te maken, waarbij de interne componenten worden verwijderd. Zoals de naam al doet vermoeden, resulteert dit in het produceren van onderdelen of het afsnijden van een deel van het originele stuk.

Conisch draaien

Conisch draaien houdt in dat de diameter van een materiaal geleidelijk van het ene uiteinde naar het andere wordt verkleind. De hoekbeweging tussen het materiaal en het snijgereedschap veroorzaakt de overgang en vermindering van de diameter van het werkstuk. Zoals bij de meeste draaibewerkingen is het eindproduct cilindrisch van vorm.

Inrijgen

Draadsnijden is een ander CNC-draaiproces waarbij een snijgereedschap langs de zijkanten van het materiaal wordt verplaatst, waarbij draden in de externe componenten van het werkstuk worden gesneden. Draden zijn spiraalvormige groeven met specifieke lengtes en spoed.

Groeven

Deze draaibewerking creëert een smalle snede - een groef, in het werkstuk. Het omvat de werking van een puntige gereedschapskop tegen het materiaal, snijden met dezelfde breedte als het snijgereedschap. Het bewerken van groeven met een grotere diameter is echter mogelijk met behulp van meerdere snijgereedschappen.

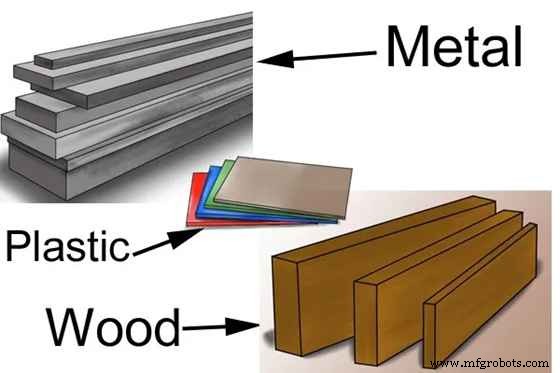

Welke materialen zijn geschikt voor CNC-draaien?

Een van de belangrijke voordelen van CNC-bewerking is de compatibiliteit met een breed scala aan materialen. Evenzo zijn de meeste metalen en plastic materialen ideaal voor CNC-draaiprocessen. Dit zijn:

• Aluminium
• Nylon
• Koper
• Staal
• Hout
• Titanium
• KIJKEN
• ABS
• Glas
• PVC
• Messing
• Was en etc.

Aangezien elk materiaal een verschillende structurele integriteit heeft, kan het verschillende draaibanken of draaicentra vereisen met unieke specificaties zoals de voedingssnelheid en draaisnelheid.

Soorten CNC-draaimachines

Draaibanken zijn inderdaad de typische machines die worden gebruikt om te draaien. Deze apparaten bestaan ​​echter in verschillende soorten, elk beter geschikt voor specifieke draaibewerkingen. Er zijn vier verschillende soorten CNC-draaimachines voor uw bewerkingsprojecten.

Horizontale CNC-draaibanken

Deze draaibanken hebben alle kenmerken van een typische draaibank, waardoor ze een van de meest bevolkte machines zijn voor verschillende industriële toepassingen. Ze zijn echter geschikt voor zowel draai- als kotterbewerkingen. Omdat het een CNC-machine is, werkt het ook op computerprogramma's.

Verticale CNC-draaibanken

Vergelijkbaar met een horizontale draaibank, maar zoals je zou verwachten, is het belangrijkste verschil hoe het het werkstuk vasthoudt. Het materiaal wordt verticaal gepositioneerd - vanaf de bodem voordat er wordt geroteerd, gedraaid en gesneden. Als gevolg hiervan zijn deze machines het meest geschikt voor gebruik met beperkte ruimte. Ze zijn ook het meest geschikt voor zware en stevige werkstukken.

Horizontale draaicentra

Horizontale draaicentra zijn gesloten apparaten met boor- en freesfuncties. Zoals de naam aangeeft, heeft het draaicentrum een ​​horizontale oriëntatie met gereedschappen die erboven zijn gemonteerd terwijl ze roteren en in het werkstuk snijden en afhankelijk zijn van de zwaartekracht om de sneden te verwijderen.

Verticale draaicentra

Dit apparaat fungeert als een combinatie van een horizontaal draaicentrum en een CNC-frees. Het ontwerp zorgt ervoor dat de roterende boorkop dicht bij de grond komt - waardoor het gemakkelijker wordt om met grote werkstukken te werken.

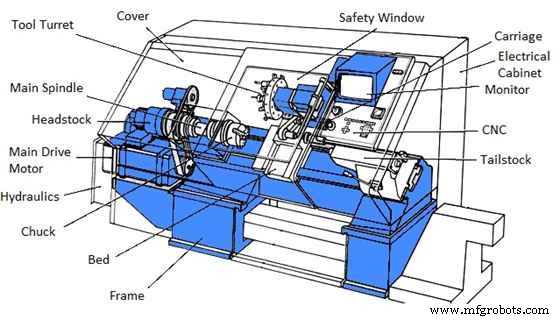

De verschillende componenten van een draaibank

Hoewel er verschillende draaibanken zijn, hebben ze praktisch vergelijkbare componenten. Laten we dus een korte blik werpen op elk element van een typische draaibankmachine.

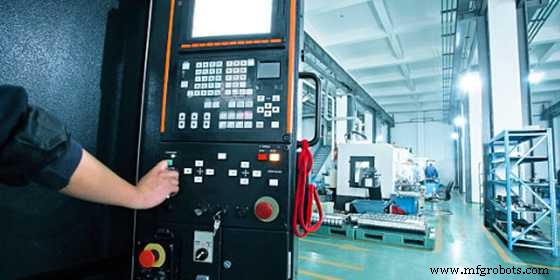

1. CNC-bedieningspaneel

De panelen zijn min of meer de hersendoos van de machines. Het verwijst naar het controlehuis, waar machinisten en technici de computerprogramma's en codes invoeren. Het CNC-bedieningspaneel heeft een set toetsen voor het besturen van alle apparaatbewerkingen, inclusief het starten, invoeren van nieuwe programma's en het beëindigen van een project.

2. Spindels

De spindels vormen het hart van de kop. Het is de roterende as van een draaibank met een as. Het is ook niet ongebruikelijk dat de losse kop ook spindels heeft.

3. Headstocks

De koppen werken als klemmen die andere onderdelen van de draaibank op hun plaats houden. Het bevat onder andere tandwielen, spindels, klauwplaten en bedieningshendels.

4. Losse kop

Het andere uiteinde van de kop is de losse kop. Het is een niet-roterend centrum dat in staat is tot boorbewerkingen.

5. Bedden

De bedden zijn het belangrijkste onderdeel van elke draaibank, omdat alle andere componenten eraan zijn bevestigd, inclusief de kop, klauwplaten, losse kop, enz. Bovendien is het een grote horizontale structuur die verder kan worden uitgebreid om massieve werkstukken op te nemen.

6. Chucks

De boorkop is een ander essentieel onderdeel van de draaibankmachine. Het helpt bij het vasthouden (grijpen) van het materiaal voor bewerking.

7. Rijtuigen

De wagen bevindt zich tussen de kop en de losse kop en bevat andere componenten zoals het zadel, de dwarsslede en het schort. Het fungeert als een gids voor het snijgereedschap terwijl het door de buitenkant van het werkstuk snijdt.

8. Snijgereedschap

De snijgereedschappen omvatten de gereedschapsbits die tijdens het draaien stukken materiaal verwijderen. Vaak hangt het snij- en draaiproces af van het soort snijgereedschap dat in de draaibank aanwezig is.

9. Gereedschapstorentjes

De gereedschapsrevolvers zijn de gereedschapshouders voor de draaibank. De grootte en vorm van een typische gereedschapsrevolver bepalen het aantal gereedschappen dat het kan dragen.

10. Voetpedalen

De voetpedalen helpen om de losse kop of de boorkop snel te openen en te sluiten.

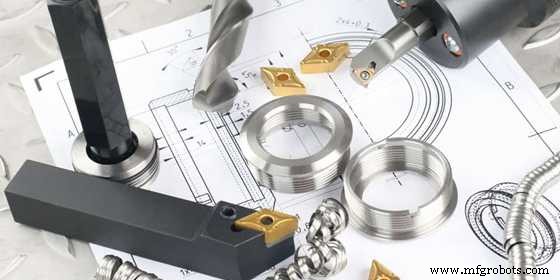

5 veelvoorkomende typen draaigereedschap

We hebben al vastgesteld dat er verschillende draaibewerkingen zijn. Daarom zijn er verschillende snijgereedschappen voor draaibanken die beter geschikt zijn voor elk proces. Laten we snel enkele van deze tools bekijken.

1. Gezichts- of draaigereedschappen

Dit zijn draaibanken die geschikt zijn voor het snijden van vlakke oppervlakken die haaks op de roterende as van het materiaal staan. Tijdens het proces klemt de gereedschapshouder op de wagens het snijgereedschap, dat vervolgens haaks op de roterende as doorsnijdt.

2. Draadafsnijders

Dit snijgereedschap is geschikt voor het maken van uitwendige en inwendige sneden door een materiaal. Bovendien zijn ze, zoals de naam al aangeeft, ideaal voor het snijden van schroefdraad op draaimachines.

3. Saaie staven

Kotterbaren zijn niet bepaald draaigereedschappen. In plaats daarvan zijn het eenpuntsgereedschappen die geschikt zijn voor het maken van interne sneden in een werkstuk - het boren van gaten. De apparaten vergroten in wezen de diameter van een reeds bestaand gat.

4. Groefgereedschap

Groefgereedschappen zijn geschikt voor het uitsnijden van kanalen (groeven) en functies zoals O-ringen in een werkstuk. Bovendien zijn ze ideaal voor het maken van contouren in een materiaal waarmee verschillende werkstukken kunnen worden ingesnoerd met een uitstekende pasvorm van elk onderdeel.

5. Kartelgereedschap

Deze draaibankgereedschappen zijn uitgerust met specifieke ontwerpen en patronen om de grip van het werkstuk te verbeteren. Wanneer ze tegen het materiaal worden gedrukt, drukken ze hun gekartelde patronen af. Daarom zijn ze nuttig bij het maken van handgrepen voor apparatuur, bouten, moeren, enz.

Toepassingen van CNC-draaien

CNC-draai- en bewerkingsprocessen zijn zeer gunstig voor verschillende productiesectoren. Hieronder zullen we kort kijken naar de toepassingen van draaibewerkingen.

Automobielindustrie

CNC-draaibewerkingen komen vrij vaak voor bij de vervaardiging van onderdelen van auto's die de werking van het voertuig helpen verbeteren. Het proces is compatibel met het vervaardigen van metalen componenten zoals cilinderblokken en plastic componenten zoals dashboardcomponenten.

Elektrische industrie

CNC draaien is geschikt voor het maken van onder andere printplaten. Omdat het een uiterst nauwkeurig bewerkingsproces is, zijn producten elektronisch efficiënt en voldoen ze aan alle eisen en specificaties.

Lucht- en ruimtevaartindustrie

De luchtvaartindustrie vereist een proces als CNC draaien en verspanen vanwege de hoge maatnauwkeurigheid. Ze zijn geschikt voor het ontwerpen van stalen onderdelen voor de shuttle- en vliegtuigbevestigingen en interne componenten.

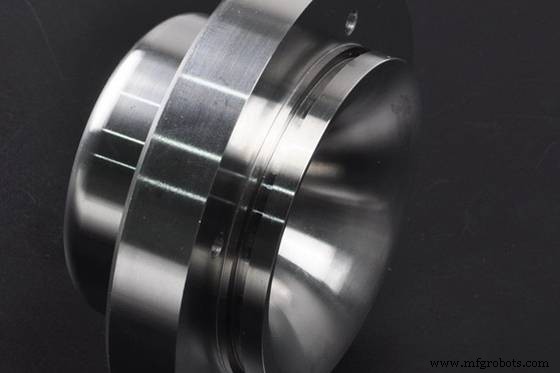

Wayken's CNC-draaicapaciteit

Na het verkrijgen van gedetailleerde informatie over CNC-draaien, weet u of dat is wat uw fabricage nodig heeft. Het volgende ding is om de juiste partner te vinden om te helpen bij het maken van uw ontwerpen. WayKen is een expert in het aanbieden van draaidiensten. Met bijna 20 jaar bewerkingservaring kunnen onze machinisten alle soorten draaibewerkingen en andere bewerkingstechnologieën aan.

We zijn ook een ISO 90001:2015 gecertificeerd bedrijf, dus u kunt er zeker van zijn dat al onze producten voldoen aan de hoge normen in de branche. Ondertussen bieden we op uw verzoek on-demand oplossingen tegen concurrerende prijzen. Bovendien kunnen we u met onze DFM-analyse professioneel advies geven over hoe u uw ontwerp kunt verbeteren.

Upload vandaag nog uw CAD-bestanden om direct een offerte te ontvangen>>

Conclusie

CNC-draaien is een essentiële productietechniek met uitgebreide toepassingen in verschillende sectoren. Dankzij de hoge veelzijdigheid, maatnauwkeurigheid en geschiktheid voor grootschalige productie, is het al lange tijd een steunpilaar van industriële productietechniek.

Als u dit goed gedetailleerde artikel doorleest, moet u volledig weten wat het proces inhoudt. Daarom weet u wanneer u de techniek voor uw fabricage moet toepassen.

Veelgestelde vragen

Wat zijn de bewerkingsassen van draaibanken?

CNC-draaibanken kunnen in verschillende configuraties komen, beter gedefinieerd door de beweging van de assen. Ze omvatten het volgende:

• 2 Axis:typisch voor een typische draaibank; de X- en Y-assen.
• 3 assen:de roterende boren werken langs de X-, Y- en Z-assen.
• 4 Axis:bevat de twee gebruikelijke assen en extra Y- en A-assen.
• 5-assen:beweging in vijf richtingen:X, Y en Z met A- en B-assen.
• Multi-Axis:een automatisch glijdende draaibank kan meer dan negen verschillende assen hebben.

Wat is het verschil tussen draaien en frezen?

Draaien omvat de rotatie van een werkstuk tegen een niet-roterend enkelpunts snijgereedschap, terwijl frezen gebruik maakt van roterende frezen om componenten van een stationair werkstuk te verwijderen. Bovendien, terwijl draaiproducten vaak cilindrisch of conisch zijn, hebben de eindproducten van frezen vlakke oppervlakken.

Wat zijn de drie belangrijkste bewegingen bij draaibewerkingen?

Tijdens het draaien vinden de volgende bewegingen plaats:

• Rotatie:tijdens het draaien roteert en draait het werkstuk continu terwijl het snijproces plaatsvindt.
• Geavanceerde beweging:de gereedschappen zijn in parallelle configuratie tegen het materiaal in een rechte beweging die resulteert in bewerking.
• Penetratie:de snijgereedschappen snijden stukken van het materiaal bij het penetreren, wat de snijdiepte kan bepalen.
