Hoe goed begrijpt u precisie, toleranties en nauwkeurigheid van CNC-bewerkingen?

Heeft u onlangs contact opgenomen met een CNC-bewerkingsserviceprovider om te informeren naar hun diensten, of bent u op een pagina met CNC-bewerkingsservices gestuit? Als dat zo is, moet u iets gelezen hebben in de trant van "Onze CNC-machines bieden een hoge nauwkeurigheid en precisie en kunnen voldoen aan strikte tolerantie-eisen."

Hoewel het waar is dat computer numeriek bestuurde (CNC) machines deze voordelen en meer bieden, gebruiken veel CNC-machinewerkplaatsen de termen "nauwkeurigheid", "precisie" en "tolerantie" zonder het hun klanten duidelijk te maken.

Dit artikel gaat in op de kern van de nauwkeurigheid, precisie en tolerantie van CNC-freesmachines. Aan het einde van deze lezing kunt u vol vertrouwen uw productieproject met elke fabrikant bespreken zonder u overweldigd te voelen door de termen die zij gebruiken om hun diensten te beschrijven.

Wat is het verschil tussen nauwkeurigheid en precisie?

Nauwkeurigheid beschrijft de nabijheid (of nabijheid) van een meting tot de werkelijke waarde, terwijl precisie het vermogen is van een meetsysteem om dezelfde maat herhaaldelijk te retourneren.

Een goede manier om het verschil tussen deze termen te begrijpen, is door je voor te stellen dat je de roos probeert te raken in een oefengrafiek. Nauwkeurigheid zou betekenen hoe dicht je schot bij het midden van de kaart is (het rood gekleurd deel in figuur 1). Laten we aannemen dat uw eerste schot het punt raakt dat wordt aangegeven met "x" in afbeelding 1. Dit betekent dat u 9 van de mogelijke 10 punten zou scoren. We zouden kunnen zeggen dat uw schot 90% nauwkeurig was.

Afbeelding 1. Doeloefentabel (hoge nauwkeurigheid)

Ongelukkig met uw 90% nauwkeurigheid, besluit u het opnieuw te proberen. Maar je deed het nog erger door drie keer achter elkaar op de punten gemarkeerd met "x" (in figuur 2) te slaan. We zouden dus kunnen zeggen dat je minder nauwkeurig was (50% nauwkeurigheid) maar preciezer met je opnamen. Precisie betekent simpelweg de herhaalbaarheid van uw meetsysteem.

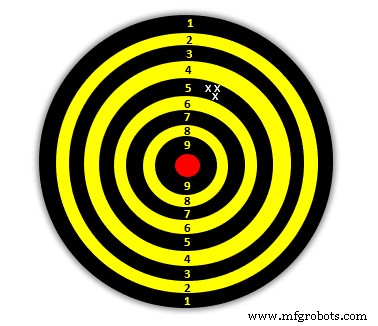

Afbeelding 2. Target Practice Chart (lage nauwkeurigheid-hoge precisie)

Stel dat u een holte van 100 mm x 50 mm x 10 mm wilt maken in een metalen werkstuk. Een zeer nauwkeurige CNC-bewerkingsservice betekent dat de CNC-snijgereedschappen dit metalen stuk precies volgens uw specificatie en zonder fouten zullen snijden. Een zeer nauwkeurige (of herhaalbare) CNC-machine daarentegen zal exact dezelfde snede maken voor bijvoorbeeld 100 eenheden van het werkstuk.

Nu je begrijpt wat precisiefabricage zijn naam geeft, laten we het hebben over toleranties.

Wat zijn toleranties?

Tolerantie is de hoeveelheid toegestane afwijking in de afmeting van een onderdeel. Het wordt meestal uitgedrukt als "±" (uitgesproken als "plus of min") en gaat vergezeld van een waarde, bijvoorbeeld ± 0,05 mm.

Laten we om dit beter te begrijpen een voorbeeld nemen van een CNC-machinewerkplaats die beweert dat hun bewerkingsgereedschap een tolerantie kan bereiken van ± 0,05 mm. Dit betekent dat hun verspanende bewerkingen een afwijking tot 0,05 mm extra (of minder) kunnen veroorzaken dan uw standaardwaarde. Dus als u vraagt ​​dat ze een gat maken met een diameter van 10 mm op een blok metaal, kunt u uw gatgedeelte verwachten met een diameter tussen 9,95 mm en 10,05 mm.

Tolerantie is zo belangrijk dat een kleine fout de functionaliteit van uw ontwerp kan belemmeren. Laten we bijvoorbeeld zeggen dat u contact opneemt met een andere fabrikant om een ​​cilindrische staaf te maken die past in het gat met een diameter van 10 ± 0,05 mm. Als deze fabrikant een tolerantie van ±0,07 mm kan halen, dan mag je verwachten dat je staafmaat varieert tussen 9,93 mm en 10,07 mm.

Helaas maken de onder- en bovengrenzen van deze hengelafmetingen uw hengel- en gatonderdelen functioneel onbruikbaar of incompatibel. Begrijpt u waarom het absoluut belangrijk is om uw toleranties te definiëren bij elke CNC-machinewerkplaats?

Hoe goed presteert CNC-bewerking?

CNC-bewerking is tegenwoordig een van de meest populaire productieprocessen. En dit is voornamelijk te danken aan de hoge nauwkeurigheid, precisie en het nauwe tolerantiebereik. Met CNC-bewerking kunt u zelfs nauwkeurig meer dan 1000 eenheden identieke onderdelen maken, terwijl u toleranties van slechts ± 0,04 mm bereikt.

Al deze voordelen zijn echter alleen voelbaar als u werkt met een CNC-machinewerkplaats van het hoogste niveau.

Gensun Precision Machining is een toonaangevende leverancier van hoogwaardige CNC-bewerkingsdiensten over de hele wereld. We zijn al bijna twee decennia actief en maken nauwkeurige en nauwkeurige onderdelen voor onze klanten terwijl we voldoen aan hun tolerantie-eisen.

Lees meer over onze precisie CNC-bewerkingsservices.
