Zwitserse bewerking uitgelegd: Een must-know gids voor productontwerpers

In de 19e eeuw, waren zakhorloges de orde van de dag, en horlogemakers hadden geen probleem deze horloges te fabriceren met conventionele draaibanken. Echter, dingen begonnen een nieuwe wending te nemen voor horlogemakers toen ze begonnen met het fabriceren van polshorloges.

Omdat polshorloges kleinere componenten vereisten dan zakhorloges, konden de beschikbare productietechnologieën op dat moment deze minuscule componenten niet nauwkeurig bewerken zonder ze te beschadigen. Maar alles veranderde nadat Jakob Schweizer, een Zwitserse horlogemaker, een nieuw idee had voor het fabriceren van deze kleine componenten. Zijn idee vormde de basis voor het ontwikkelen van Zwitserse bewerkingstechnologie, die nu gebruikt wordt om diverse complexe onderdelen in verschillende industrieën te creëren.

Maar wat is Zwitserse bewerking, hoe werkt het, en wat zijn de voordelen ervan in de complexe productieindustrie van vandaag? Dit artikel beantwoordt al deze vragen en meer. Het zal nuttige informatie bieden aan productontwerpers die hun producten goed willen laten maken.

Wat is Zwitserse Bewerking?

Zwitserse bewerking (ook wel Zwitserse draaibank bewerking of Zwitserse draaien genoemd) is een superieure productiemethode die een staafmateriaal omzet in het gewenste onderdeel. Een Zwitserse machine bereikt dit door zijn speciaal ontworpen "glijdende kop", wat uitstekende stabiliteit biedt voor het staafmateriaal terwijl het het in het gereedschapsgebied van de machine voedt.

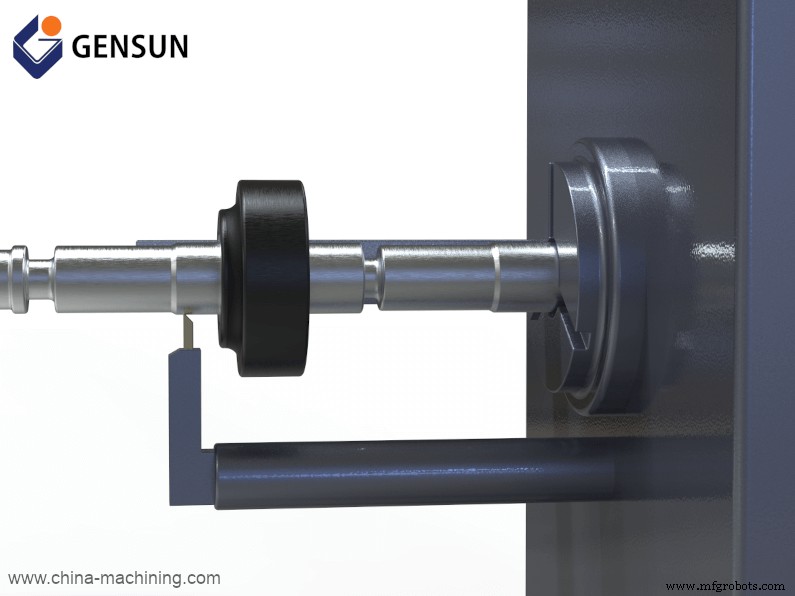

Figuur 1: Zwitserse draaibank machine

Om beter te begrijpen hoe Zwitserse machines werken, overweeg Figuur 2, wat de doorsnedeweergave toont van een typisch Zwitserse bewerkingsproces.

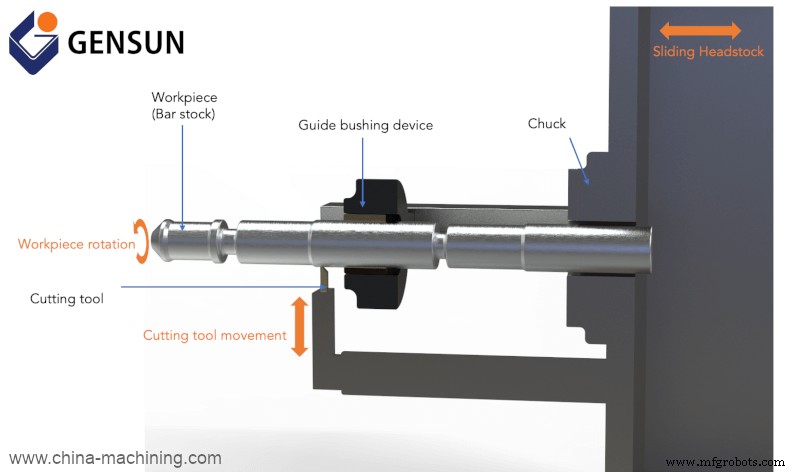

Figuur 2: Doorsnedeweergave van een Zwitserse draaibank machine

Let op hoe de glijdende kop en geleidingbus het werkstuk stevig ondersteunen terwijl ze het in het gereedschapsgebied van de machine voeden. Als resultaat kan het werkstuk heen en weer bewegen langs de horizontale as terwijl het snijgereedschap delen van materiaal verwijdert om het gewenste onderdeel te creëren. Deze operatie is heel anders dan traditionele draaibanken, die een klem hebben die het werkstuk in een vaste positie vasthoudt (en roteert) tegen een snijgereedschap.

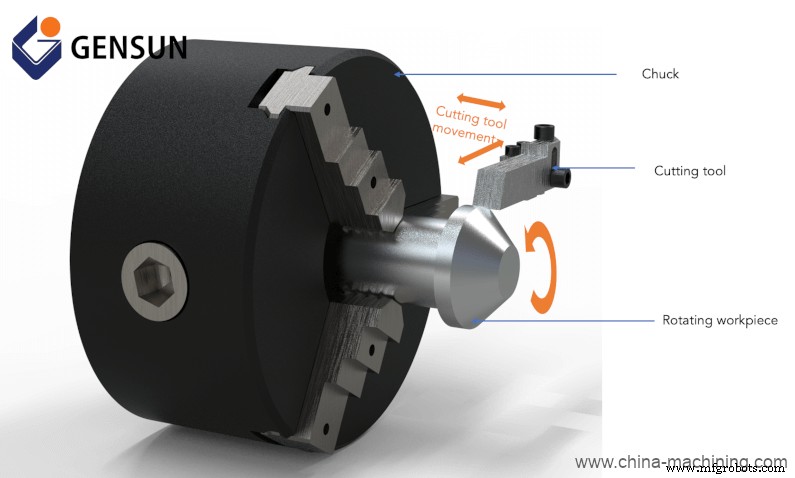

Figuur 3: Conventionele draaibank machine

Computernumerieke besturing (CNC) technologie is geïntegreerd in moderne Zwitserse draaibank machines. Deze technologie automatiseert de beweging van de geleidingbus, zodat freeswerkers complexe onderdelen snel, efficiënt en nauwkeurig kunnen creëren.

Voordelen van CNC Zwitserse Bewerking

#1 Hoge Nauwkeurigheid en Precisie

CNC Zwitserse draaibank machines kunnen extreem complexe onderdelen fabriceren (vooral kleine, dunne en lange componenten) terwijl ze voldoen aan strakke tolerantievereisten van tot 0.004 mm. De hoge nauwkeurigheid van Zwitserse bewerking is primair te danken aan de stevige ondersteuning van het werkstuk door de geleidingbus van de machine, wat trillingen elimineert en zorgt dat het werkstuk stabiel blijft.

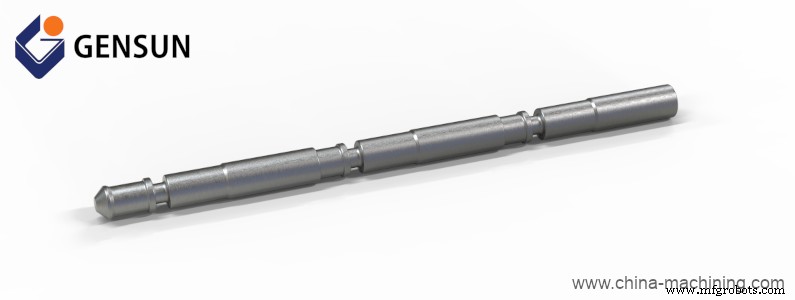

Figuur 4: Lang en slank onderdeel geproduceerd met Zwitserse draaibank machine

#2 Korte Levertijden

De autonome aard van CNC Zwitserse draaibank machines heeft het redelijk makkelijk gemaakt om onderdelen snel klaar te krijgen. Bijvoorbeeld, CNC Zwitserse machines kunnen zo veel als 40 onderdelen per uur creëren, terwijl het conventionele draaibank machines dagen (of weken) zou kosten om hetzelfde aantal onderdelen te creëren. Dit maakt ze ideaal voor het produceren van een hoog volume identieke onderdelen tijdens productontwikkeling.

#3 Uitstekende Oppervlakteafwerking

CNC Zwitserse machines kunnen onderdelen bewerken om te voldoen aan stringente oppervlakteafwerkingsvereisten. Bijvoorbeeld, met Zwitserse machines, kunt u oppervlakteruuwheidswaarden bereiken van zo klein als 32 Ra, wat de noodzaak voor secundaire afwerkingsoperaties elimineert.

#4 Flexibiliteit

Zwitserse-type machines staan u toe om draaien en frezen operaties simultaan uit te voeren terwijl het werkstuk beweegt. Dit betekent dat u veel gefreeste kenmerken kunt produceren (zoals nuten, kaviteiten, en zeshoekige randen) zonder extra opstellingen te hoeven creëren of freesmachines te gebruiken. Ze zijn ook compatibel met diverse materialen, waaronder aluminium, koolstofstaal, messing, nikkel, kunststoffen, titanium, en roestvrij staal.

Toepassingen van Zwitserse Bewerking

De unieke voordelen van Zwitserse bewerking ten opzichte van conventionele productieprocessen maken ze nuttig in diverse industrieën vandaag. Bijvoorbeeld, veel luchtvaartonderdelenfabrikanten rekenen op de precisie van Zwitserse machines om complexe roestvrij staal onderdelen te fabriceren aan precieze specificaties.

De medische industrie vertrouwt ook op CNC Zwitserse-type draaibanken om prothesen, tandimplanten, en hoogwaardige chirurgische instrumenten te creëren voor medische apparaten zoals pacemakers. Bedrijven in de energie, auto, en elektronica industrieën creëren ook duizenden complexe onderdelen die de hoogste kwaliteitsstandaarden vereisen met CNC Zwitserse machines.

Zwitserse Bewerking Complexe Onderdelen: Gensun Kan Helpen

Zonder twijfel kunnen Zwitserse machines voldoen aan de vereisten van complexe productontwerpen of kenmerken. Echter, het succes van uw project hangt niet alleen af van het gebruik van Zwitserse machines; het hangt ook af van de machinekamer waarmee u werkt.

Gensun Precision Machining is een toonaangevende aanbieder van precisiebewerkingsdiensten in Azië. Niet alleen hebben we state-of-the-art Zwitserse bewerkingstechnologieën, maar wij hebben ook hoogervaren ingenieurs, freeswerkers, en kwaliteitscontrole experts die samenwerken om uw product goed te maken.
