Verschillende soorten draaibankgereedschap voor CNC-draaien

Als uw gereedschapsset voor draaimachines een reeks snijgereedschappen voor draaibanken heeft, kunt u veel werk aan de draaibank doen. Om meer voordelen uit de machine te halen, moet u de verschillende soorten draaibankgereedschappen kennen die verschillende bewerkingen uitvoeren.

Daarom introduceert dit artikel wat u kunt gebruiken bij het verwerken van projecten. Dit artikel gaat voornamelijk over de gereedschapskennis van draaibanken, zodat u verschillende soorten draaigereedschappen kunt begrijpen en hoe u verschillende CNC-draaigereedschappen kunt gebruiken.

Wat is een CNC Draaien Hulpmiddel?

Het draaigereedschap is een gereedschap met een snijdeel dat wordt gebruikt voor CNC-draaien. Draaigereedschappen zijn een van de meest gebruikte gereedschappen bij CNC-frezen. Het werkende deel van het draaigereedschap is het deel dat spanen genereert en verwerkt, inclusief de snijkant, de structuur voor het breken of oprollen van de spanen, de ruimte voor het verwijderen of opslaan van spanen en de doorgang van snijvloeistof.

Classificatie van draaibank Snijden Hulpprogramma's

Draaibankgereedschappen zijn hoofdzakelijk onderverdeeld in drie categorieën:materialen, toepassingen en invoermethoden. De verschillende categorieën en hun respectievelijke draaibankgereedschappen worden hieronder beschreven.

Ingedeeld op materiaal

Dit is de classificatie van de materialen die in draaibankgereedschappen worden gebruikt. Hieronder volgen veelvoorkomende soorten draaibanken die zijn geclassificeerd volgens het type materiaal.

Hoog – Snelstaal gereedschap

Het is een draaigereedschap waarvan de snijkant afkomstig is van snelstaal en continu kan worden geslepen. Daarom zijn ze ideaal voor voorbewerken en semi-nabewerken.

Carbide gereedschap

Het blad is gemaakt van hardmetaal en wordt gebruikt voor het snijden van gietijzer, non-ferro metalen, kunststoffen, chemische vezels, grafiet, glas, steen en gewoon staal. Het kan ook worden gebruikt om moeilijk te verwerken materialen te snijden, zoals hittebestendig staal, roestvrij staal, snelstaal en gereedschapsstaal.

Diamant B lade

Diamant is een zeer hard en slijtvast materiaal. Het heeft een lage wrijvingscoëfficiënt, een hoge elasticiteitsmodulus, een hoge thermische geleidbaarheid en een lage thermische uitzettingscoëfficiënt. Daarom zijn draaibanken met diamanten snijkanten ideaal voor precisiebewerking van brosse, slijtvaste, buigzame en harde materialen (zoals grafiet).

Andere materialen

De snijkanten van dit soort draaibankgereedschap zijn afkomstig van andere materialen, zoals kubisch boornitride en keramiek. Daarom zijn ze ideaal voor het voorbewerken en snijden van hardmetaal.

Draaimachines worden geclassificeerd door Gebruik

Dit is om draaibankgereedschappen te classificeren op basis van hun functies. De volgende zijn veelvoorkomende soorten draaibankgereedschappen die zijn geclassificeerd op basis van hun gebruik.

Draaigereedschap

Draaigereedschappen worden gebruikt om materiaal van de plano te verwijderen. Er zijn over het algemeen twee soorten draaigereedschappen:ruwdraaigereedschappen en fijndraaigereedschappen.

Ruwe draaigereedschappen worden gebruikt om het grootste deel van het werkstuk in korte tijd te verwijderen. Ze hebben geslepen snijhoeken die demontage mogelijk maken en ze zijn bestand tegen de maximale snijdruk.

Het fijndraaigereedschap is een draaigereedschap dat wordt gebruikt om kleine onderdelen van een werkstuk te verwijderen. De hoek is geslepen en volgens de naam heeft het eindproduct een glad en nauwkeurig oppervlak.

Saai gereedschap

Boren is een draaibankgereedschap dat wordt gebruikt om gaten te vergroten. Wanneer u een bestaand gat wilt vergroten, moet u een boorbaar gebruiken. De boorbaar kan eenvoudig in een reeds geboord gat worden geboord en de diameter vergroten. Het kan het gat snel vergroten en verwerken tot de juiste maat om andere componenten correct te installeren.

Afschuingereedschap

Afkantingsgereedschappen zijn draaigereedschappen die worden gebruikt om groeven op onderdelen te vormen. Het kan ook worden gebruikt om gladde of gevaarlijke randen op het werkstuk te maken.

Knurling Tool

Kartelgereedschappen worden gebruikt om gekartelde draaibankonderdelen te produceren. Ze worden gebruikt als handgrepen voor handgrepen door patronen op cirkelvormige doorsneden te maken of te drukken, en worden meestal ook gemaakt op bevestigingsmiddelen zoals moeren. De karteltool is ontworpen met een specifiek patroon.

Afsteekgereedschap

Afsteekgereedschap verwijst naar een gereedschap met smalle snijkant dat wordt gebruikt voor het draaien of schaven of het doormidden snijden van een werkstuk, of wordt gedefinieerd als een gereedschap dat wordt gebruikt om het werkstuk van het hoofdlichaam van de bewerkte onbewerkte plaat te snijden. Het heeft verschillende productievormen.

Draadsnijgereedschap

Draadsnijgereedschappen zijn geschikt voor het snijden van schroefdraad op draaibankonderdelen. Er zijn over het algemeen twee vormen:inwendig schroefdraad snijden en uitwendig schroefdraad snijden. Bij het uitwendig draadsnijden wordt het werkstuk in een spankop of tussen twee middelpunten gefixeerd. Bij het inwendig draadsnijden wordt het onderdeel echter in de boorkop geklemd terwijl het gereedschap lineair op de boorkop beweegt, waardoor spanen van het werkstuk worden verwijderd wanneer het werkstuk passeert.

Gezichtstool

Het vlakgereedschap wordt gebruikt om vlakbewerkingen op de draaibank uit te voeren om een ​​vlak loodrecht op de rotatie-as van het werkstuk te snijden. Het gereedschap is geïnstalleerd in de gereedschapshouder, steunend op de draaibankbeugel. Tijdens dit proces voedt het vlakgereedschap de rotatie-as van het onderdeel verticaal.

Slotting-tool

Het groefgereedschap is meestal een hardmetalen blad dat op een speciale gereedschapshouder is gemonteerd. Het is ontworpen als een mes met meerdere tips. Het wordt meestal geslepen volgens de maat en vorm die nodig zijn voor een specifieke taak, inclusief groefsteken en andere taken.

Vormgereedschap

Bij gebruik op een draaibank wordt het vormgereedschap plat of rond gemaakt. De snijkant van een eenvoudig vormgereedschap wordt geslepen in de vorm van de groef, ondersnijding of draad die moet worden gesneden.

Ingedeeld op structuur

Integraal

De snijkop en de snijas zijn gemaakt van hetzelfde materiaal, meestal snelstaal. Het gereedschap heeft een goede stijfheid en is geschikt voor kleine draaigereedschappen en non-ferro metalen draaigereedschappen.

Gelast

De snijkop en de staaf zijn verbonden door een lasproces en zijn gemaakt van verschillende materialen en het hardmetalen mes is ingelegd op de staaf. De structuur is compact en de productie is handig. Geschikt voor alle soorten draaigereedschappen, vooral kleine gereedschappen.

Aanklemmen

Het materiaal van de maaikop is anders dan dat van de maaibalk. Het mes wordt mechanisch vastgeklemd op de maaibalk en het mes kan worden vervangen als het bot wordt. Het is een veelgebruikt gereedschap voor CNC-draaibanken en de gereedschapshouder kan opnieuw worden gebruikt.

Draaibankgereedschappen worden geclassificeerd volgens invoermodus

Dit beschrijft hoe het snijgereedschap naar het werkstuk is gericht en de richting waarin de draaibank het werkstuk roteert. Daarom worden draaibankgereedschappen volgens deze classificatiemethode onderverdeeld in drie typen:rechtshandig gereedschap, linkshandig gereedschap en ronde koppen.

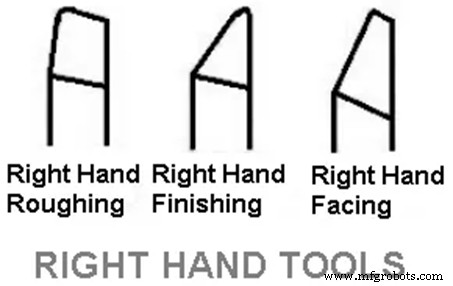

Rechter gereedschap

Het rechter draaigereedschap verwijdert materiaal terwijl het van rechts naar links beweegt (het heeft alleen een bovenaanzicht nodig, waarbij het harkvlak bovenaan blijft). De naam rechterhandgereedschap wordt gebruikt op basis van de analogie van de menselijke hand. Met de rechterhand vertegenwoordigt de duim de richting van de gereedschapsaanvoer. Daarom bevindt de hoofdsnijkant van het gereedschap zich aan de linkerkant van het gereedschap.

Linker gereedschap

In tegenstelling tot rechtse draaibankgereedschappen, verwijderen linkshandige gereedschappen materiaal terwijl ze van links naar rechts bewegen (het bovenaanzicht houdt het harkvlak zichtbaar). Met de linkerhand vertegenwoordigt de duim de richting van de gereedschapsaanvoer. Daarom bevindt de hoofdsnijkant van het gereedschap zich aan de rechterkant van het gereedschap

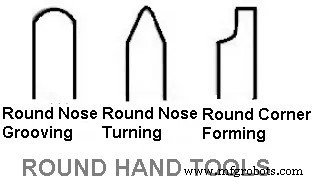

Tool met ronde neus

Het draaigereedschap met ronde kop heeft geen achterhark of rolhoek. Daarom wordt het gereedschap van links naar rechts of van rechts naar het linker uiteinde van het bed gevoerd. In sommige gevallen kan de frees met ronde punt echter een kleinere casterhoek hebben. Vanwege de afgeronde randen is het gereedschap voor het draaien met ronde kop een veelgebruikt gereedschap bij het afwerken van draaien.

Hoe u draaibankgereedschap kiest

Het kiezen van een draaibankgereedschap vereist een goed begrip van bepaalde factoren die verband houden met de apparatuur. De volgende zijn zeer belangrijke factoren waarmee u rekening moet houden bij het kiezen van een draaibankgereedschap

Materiaaltype

Het type materiaal dat u snijdt, is de basisfactor die bepaalt welk type draaibankgereedschap u kunt gebruiken. Voordat u een draaibankgereedschap kiest, zijn de belangrijkste kenmerken waar u op moet letten:hardheid, slijtvastheid, taaiheid en stijfheid. Deze attributen spelen een belangrijke rol bij de soorten draaibankgereedschappen die u kunt gebruiken. Extreem harde materialen vereisen bijvoorbeeld hardmetalen gereedschappen of diamantgereedschappen.

De vorm van het gereedschap

De vorm van het gereedschap van de draaibank is ook een andere factor om te overwegen bij het kiezen. De positie van de snijkant bepaalt ook de snijrichting van het gereedschap (rechter gereedschap, linker gereedschap en rond gereedschap).

Gewenste vorm

Elk type draaibankgereedschap dat onder de classificatie wordt vermeld, kan leiden tot de gespecificeerde vorm. Daarom moet u de vereiste vorm in het vereiste draaigereedschap integreren. Vanwege de complexiteit van de meeste CNC-bewerkingsproducten, moet u mogelijk meerdere draaibankgereedschappen kiezen.

Samenvatten

Als u niet bekend bent met CNC-bewerkings- en CNC-draaiprocessen, kunnen er problemen zijn bij het kiezen van draaibankgereedschap. Als u een draaibankgerelateerd project heeft, kunt u contact met ons opnemen. Wij hebben engineers met jarenlange ervaring in CNC verspanen en CNC draaien. Ze begrijpen verschillende soorten draaibankgereedschap en hun toepassingen. Kies ons, u kunt een leveringshouding van hoge kwaliteit krijgen.
