Arduino en OLED-gebaseerde mobiele automaten

Over dit project

Originele pagina

http://runtimeprojects.com/2016/02/arduino-and-oled-based-cellular-automata/

Dit project maakt gebruik van een I2C 128×64 OLED om een ​​kleine cellulaire automaat weer te geven die wordt aangedreven door Arduino Nano.

Vereisten

• 2x kleine breadboards (of 1x standaard)
• 1x Arduino Nano (kan ook Uno zijn)
• 1x OLED I2C 128×64
• 4x jumperdraden

Aannames

Tijdens deze tutorial ga ik ervan uit dat je weet wat een Arduino is (o_O) en dat je weet hoe je de IDE moet gebruiken en eenvoudige schetsen kunt uploaden. Ik ga er ook van uit dat je een beetje programmeert, bij voorkeur C-programmering.

Dus laten we beginnen!!

Achtergrond

Wat zijn mobiele automaten? Ik zal 1 type cellulaire automaten uitleggen, namelijk de Game of Life van John Conway. Het is een raster of cellen met elk 2 toestanden Waar of Onwaar/aan of uit/levend of dood. Deze cellen worden beheerst door 2 eenvoudige regels:

Regel 1 :Een cel die dood is en wordt omringd door precies 3 levende cellen, wordt geboren

Regel 2: Een cel die leeft en 3 of 2 levende cellen heeft, blijft in leven, anders sterft hij

Simpel, niet? Als je meer informatie nodig hebt, bezoek dan de Game Of Life of Cellular Automata op Wikipedia.

Circuity

Dus sluit de Arduino en OLED LCD aan op het breadboard en begin met de bedrading.

• Arduino —– OLED
• 3.3v ———— VCC (let op uw OLED-spanningsvereisten)
• GND ———– GND
• A4 ————– VIB
• A5 ————– SCL

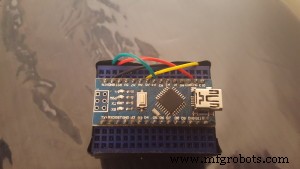

Daarna heb ik beide breadboards rug aan rug bevestigd en een kleine tv gemaakt

De schets programmeren

Om het spelen met het OLED-display te vergemakkelijken (en mogelijk te maken) gaan we 2 bibliotheken van Adafruit gebruiken. Als je niet weet hoe je bibliotheken moet toevoegen, ga dan naar https://www.arduino.cc/en/Guide/Libraries

• Adafruit GFX-bibliotheek die wordt gebruikt om alle afbeeldingen en tekst te verwerken die worden weergegeven op de OLED https://github.com/adafruit/Adafruit-GFX-Library
• Adafruit SSD1306-bibliotheek die in feite de driver is voor onze OLED. Deze bibliotheek werkt alleen met OLED SSD1306 128×32 en 128×64 https://github.com/adafruit/Adafruit_SSD1306

De schets kan worden gedownload van onze github:https://github.com/klauscam/Arduino-Cellular-Automata/

Enige uitleg

Op lijn 51 met code

display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // initialiseer met de I2C-addr 0x3C (128x64)

het adres, dat de 0x3C is, kan anders zijn. Ik zocht naar de meest voor de hand liggende en probeerde er een paar voordat ik het werkend kreeg.

Werkend product

De zichtbare horizontale lijnen zijn het resultaat van verversingsfrequenties van de OLED en de camera.

Als je hulp nodig hebt met de code of iets dergelijks, laat dan je opmerkingen achter in het opmerkingengedeelte hieronder.

Bedankt
