Arduino Sheild:een uitgebreide gids

Voor het maken van circuits op het open-source hardwareplatform van Arduino is het gebruik van Arduino-schilden vereist. Ze helpen de complexiteit van de hardware en circuitbedrading bij projecten te verminderen. In dit artikel leren we wat een Arduino Sheild is, de verschillende typen en het installatieproces.

Wat is Arduino Shield?

Arduino-shields zijn hardware-uitbreidingskaarten die aan het Arduino-bord worden bevestigd om het extra functionaliteiten te geven. Ze helpen bij het maken van verschillende IoT-projecten met functies zoals Bluetooth, motordrivers en WiFi, onder andere.

Soorten schilden

Arduino-schild :Ethernet Shield

Met Arduino Ethernet Shield kan het Arduino-breakoutboard verbinding maken met internet via een ethernetverbinding. U kunt bijvoorbeeld een robot op afstand besturen vanaf een website met behulp van het schild.

De Arduino Ethernet Shield R3 heeft een micro SD-kaartsleuf voor het opslaan van netwerkgegevens. U kunt de SD-kaartbibliotheek gebruiken om te communiceren met de micro SD-kaartpoort.

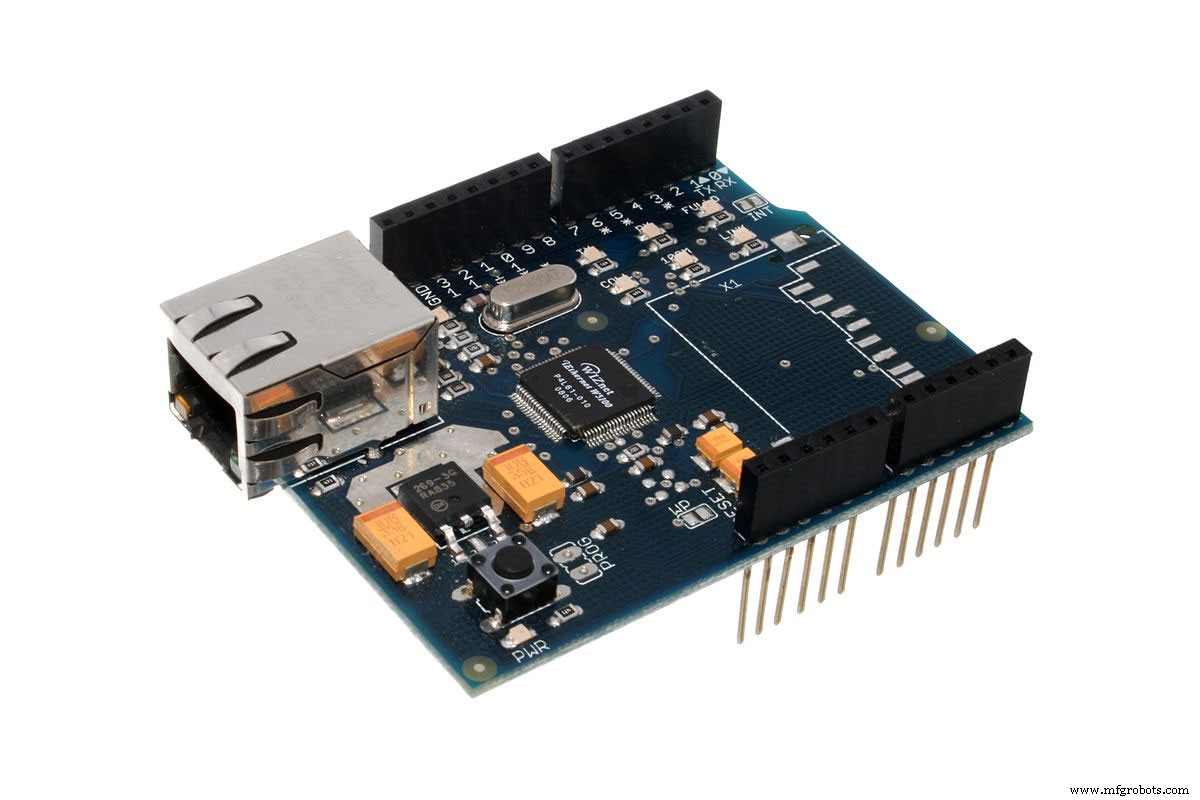

Arduino Ethernet-schild.

Arduino-schild :Xbee Shield

Door het Xbee Shield te integreren met Zigbee, kunnen we draadloos communiceren met het Arduino-bord. Met de Xbee draadloze module kan een Arduino-bord apparaten activeren zonder het gedoe van een kabel.

Het is meestal binnen een bereik van 100 voet binnenshuis of 300 voet buitenshuis.

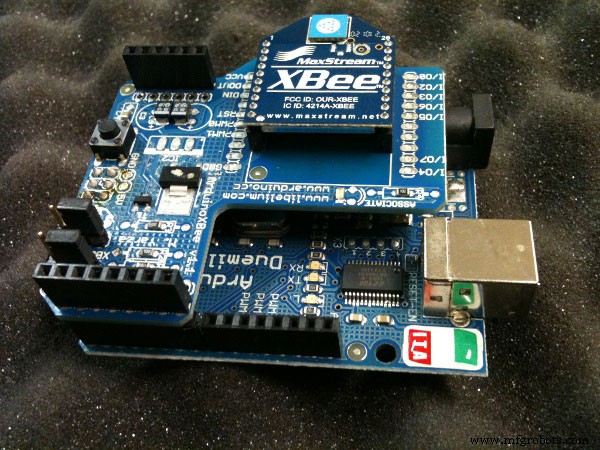

Arduino XBee

Arduino-schild :Relais schild

Het Relay Shield stelt de Arduino-kaarten in staat om apparaten met hoge stroombelasting te besturen. Het is omdat de Arduino digitale I/O-pinnen spannings- en stroomlimieten hebben.

Het schild is een module met vier mechanische relais en vier LED-indicatoren.

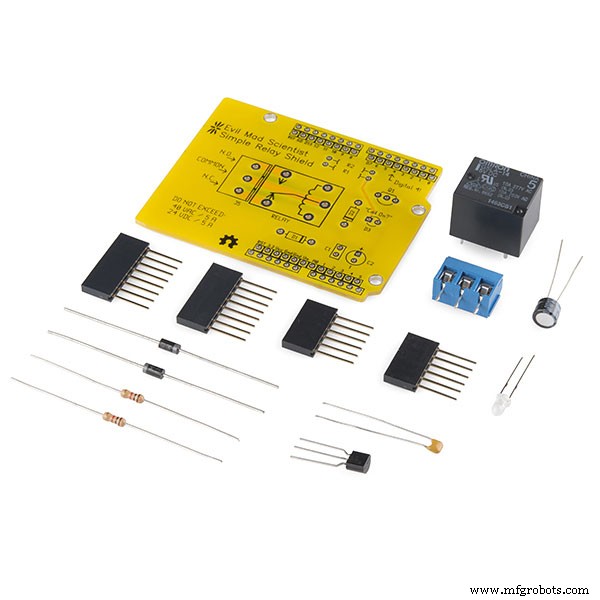

Relais schild

Arduino-schild :Motorafscherming

Het Arduino Motor Shield is een schild dat inductieve belastingen zoals elektromagneten en stappenmotoren aanstuurt. Hiermee kunt u onafhankelijk de snelheid en richting van twee DC-motoren regelen met behulp van uw Arduino-bord.

U kunt ook de stroomopname van elke motor door de afscherming meten. De bedrijfsspanning van het Arduino Motor Shield is van 5V tot 12V. Het schild kan stroom krijgen van een externe bron of het bord.

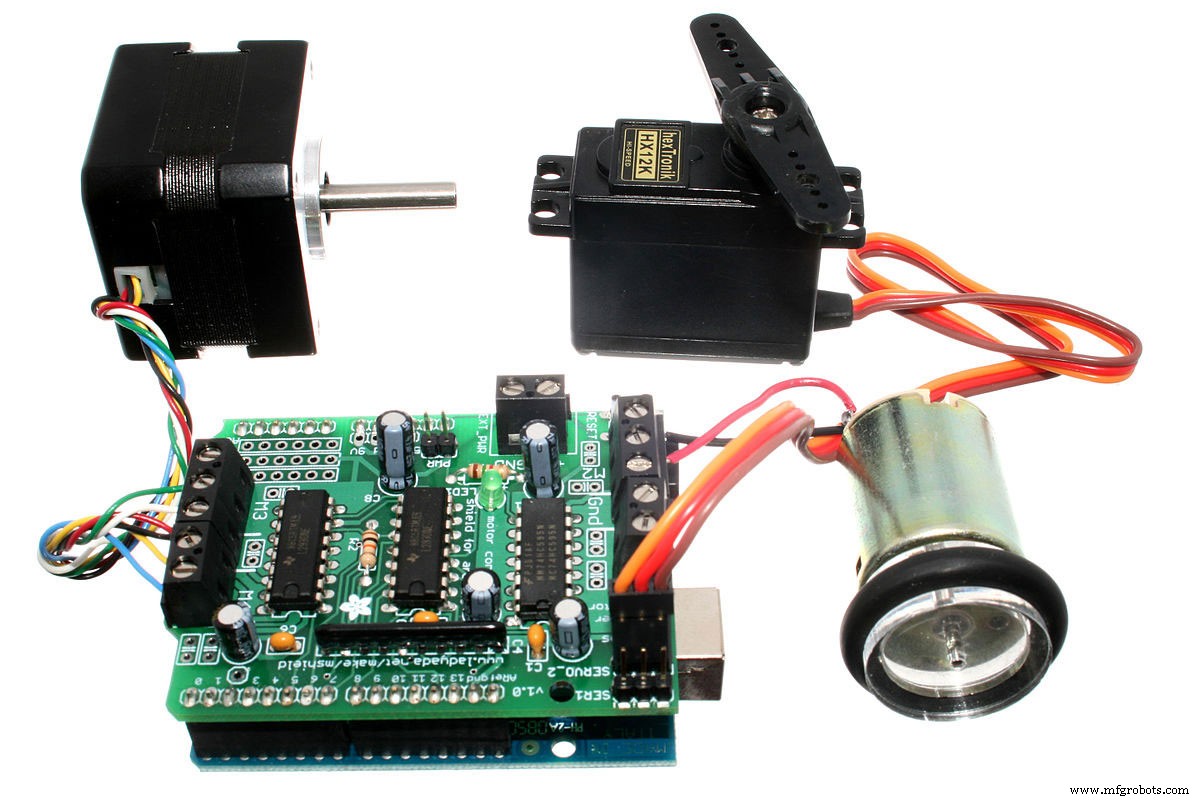

Adafruit-motor

Arduino-schild :LCD-scherm

Het LCD-scherm heeft een toetsenbord met vijf knoppen. De vijf toetsen helpen ons bij het kiezen van items uit menu's en bij het navigeren van het bord naar ons project.

Daarnaast bestaat het uit de 1602 witte karakters op de blauwe achtergrondverlichting. De LED op het bord geeft aan dat de stroom AAN is.

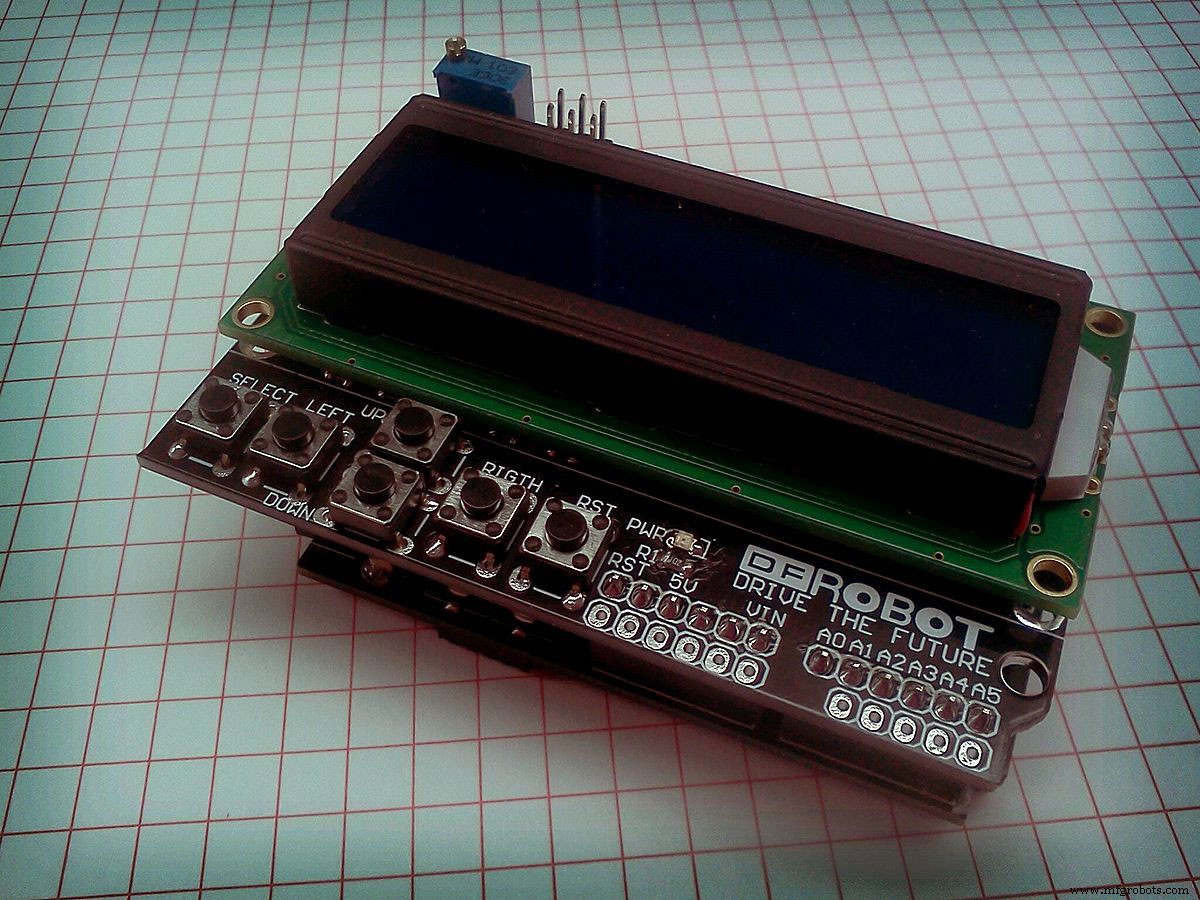

Arduino + LCD-schild.

Arduino-schild :Bluetooth-schild

Het Bluetooth-schild brengt een draadloze seriële verbinding tot stand met de twee seriële poorten van het Arduino-bord (van D0 tot D7). Het communicatiebereik van het Bluetooth-schild is maximaal 10 meter.

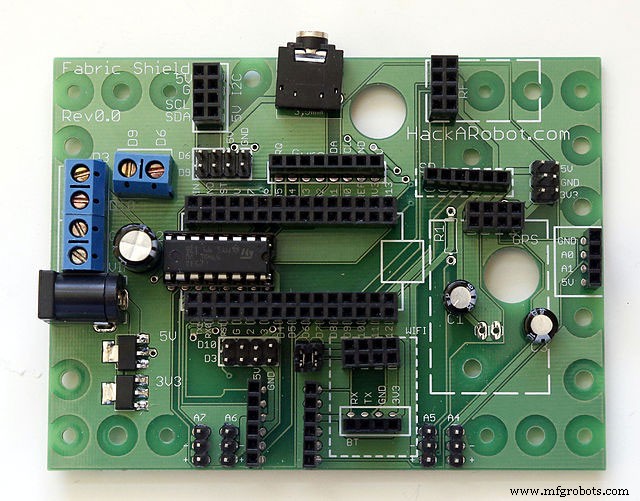

Fabric Shield voor Arduino Nano compatibel met Bluetooth-bord.

Capacitief Touchpad-schild

Het Capacitieve Touchpad is een touchscreen-scherm met een ingebouwde microSD-kaartaansluiting en een capacitief touchscreen. Het creëert een eenvoudige capacitieve aanraakinterface die de integratie van het Arduino-bord met het aanraakscherm mogelijk maakt.

Hoe verander je een saai, koploos schild in een volledig functionele plug-and-play-module?

• Steek eerst alle headers in de juiste richting in het bord. De extra lange pinnen van de vrouwelijke headers moeten aan de onderkant uitsteken. Merk op dat de titels loodrecht op de schild-PBC moeten staan ​​om rechtstreeks op je Arduino te kunnen schuiven.
• Soldeer de headers om betrouwbaar elektrisch contact te maken. Hier zou het helpen als je begint met het solderen van een enkele pin om te controleren of de titels zijn uitgelijnd. Als ze goed zijn uitgelijnd, gaat u verder met het solderen van de overige.

Voordat u het schild op de Arduino aansluit, moet u controleren op slechte soldeerverbindingen en kortsluitingen. Je moet ze verwijderen om een ​​goede elektrische verbinding te maken.

• Schuif ten slotte het schild in de Arduino en let erop dat u geen pinnen beschadigt.

Conclusie

Shields voorzien de Arduino van verdere functionaliteiten die een uitdaging zouden zijn om te implementeren. Ze kunnen de snelheid, connectiviteitsopties, kracht en bereik van uw Arduino-platforms aanzienlijk verbeteren.
