Een diode testen:de beste manieren om defecte diodes te vinden

Als je een ingenieur of elektronica-ontwerper bent, weet je dat bijna elk circuit diodes heeft. Ze zijn inderdaad een van de meest voorkomende componenten in circuits. En je kunt ze voor verschillende toepassingen gebruiken, waaronder schakelen, beveiligen en andere toepassingen.

Ondanks hoe vaak en belangrijk ze zijn, zijn diodes nog steeds elektrische componenten en kunnen ze beschadigd raken. Interessant is dat je een defecte diode meestal pas kunt detecteren als deze zich in je circuit bevindt.

Gelukkig kunt u dergelijke situaties vermijden met een eenvoudige diodetest. Lees verder om de verschillende manieren te ontdekken om een ​​diode te testen.

Laten we beginnen!

Wat is een diodetest?

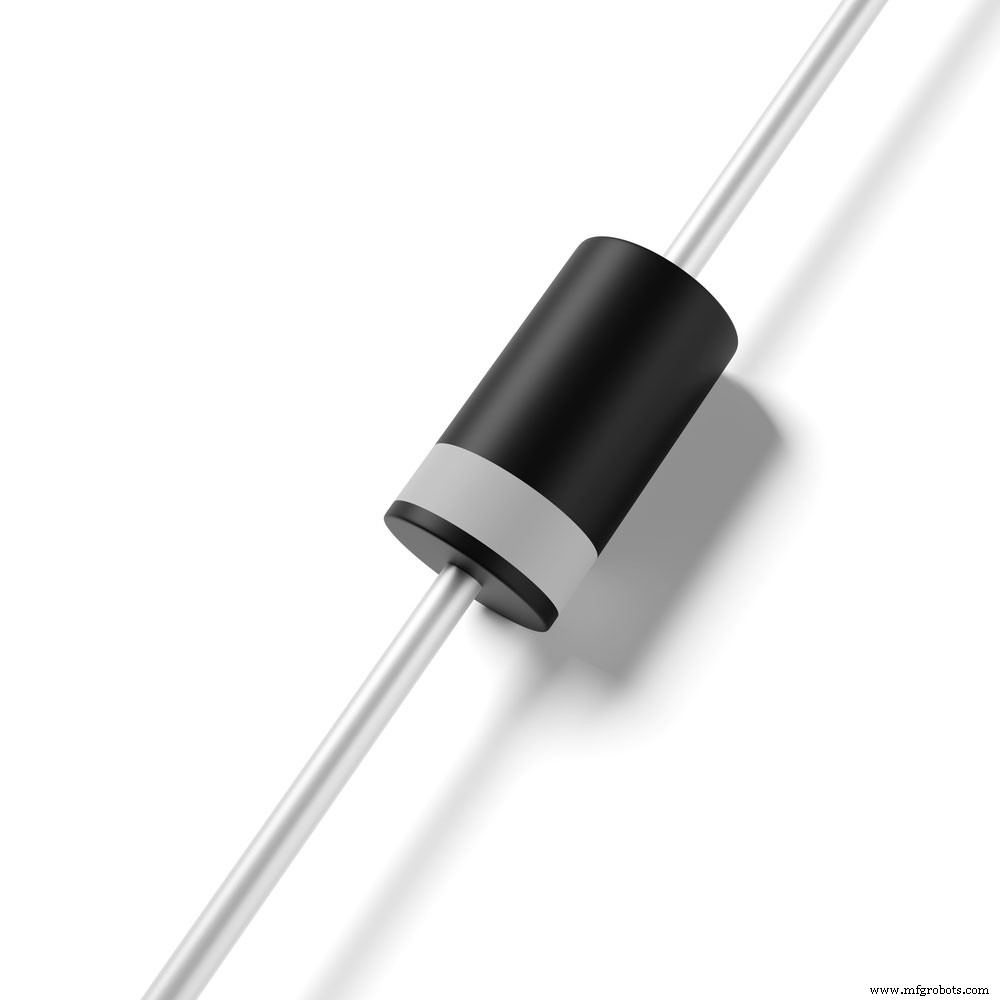

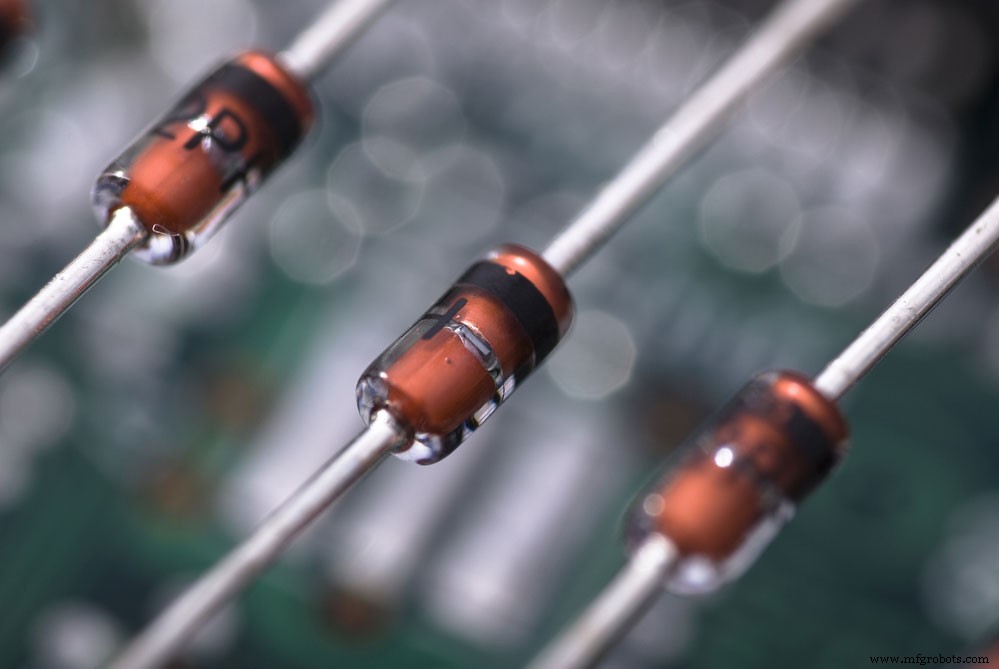

Diode

Diodes zijn kleine componenten die de stroom slechts in één richting laten stromen. Deze kleine componenten zijn lastig en kunnen op elk moment defect raken. Vandaar de noodzaak van een diodetest.

Simpel gezegd, diodetests zijn eenvoudige manieren om te controleren of een diode werkt. Bovendien kunnen deze eenvoudige tests u helpen circuitrampen te voorkomen.

We raden daarom aan om uw diodes te testen voordat u ze monteert. Hoewel u na montage kunt testen, zal het opsporen van defecte componenten een grotere uitdaging zijn.

De meest gebruikelijke manier om een ​​diode te testen is met behulp van multimeters. Er zijn echter andere beschikbare methoden om fatsoenlijke resultaten en waarden te krijgen.

Redenen voor defecte diode

Er zijn verschillende redenen waarom u een defecte diode kunt krijgen. Veelvoorkomende oorzaken zijn onstabiele spanningsregeling, open circuits en kortsluitingen. Bovendien zullen er altijd tekenen zijn dat uw diode een van deze problemen heeft.

Deze tekens omvatten een stijgende voedingsspanning, ongebalanceerde uitvoer of voedingsspanning die tot nul daalt. Daarom moet u een probleem grondig analyseren voordat u uw diodetests uitvoert.

Een diode testen in een printplaat

Zoals eerder vermeld, is een multimeter het standaardhulpmiddel voor het testen van diodes. Het kan on-board (diode op het circuit) en off-board metingen uitvoeren. Ook gebruiken diodetests een vrij basisprincipe voor het meten.

Volgens het principe kun je de voorwaartse weerstand en de achterwaartse weerstand van de PN-overgang meten. Vervolgens kunt u uw basisoordeel vellen op basis van de waarden die u uit de meting haalt.

Een goede diodetest vereist dus begrip van het basiswerkprincipe en de structuur van een diode. U moet ook de belangrijkste redenen voor diodestoringen begrijpen.

Bovendien kunt u een analoge of een digitale multimeter gebruiken om diodes te testen.

Een diode testen met een analoge multimeter

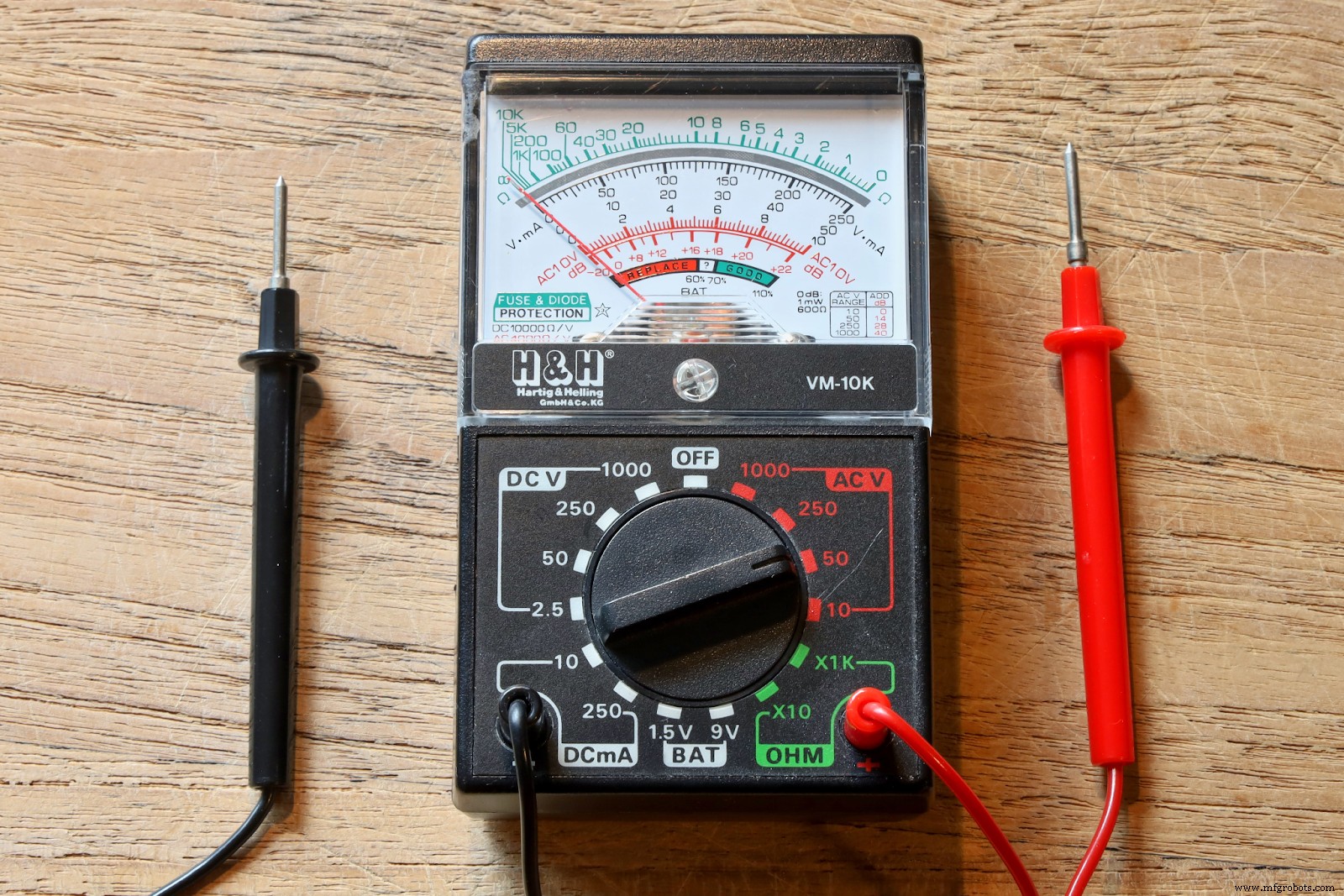

Analoge multimeters

Analoge multimeters hebben geen speciale modus voor het testen van diodes. Maar u kunt de weerstandsmodus als alternatief gebruiken. Zo test u een eenvoudige PN-diode:

• Stel eerst de keuzeschakelaar van uw multimeter in op een lage weerstandswaarde.
• Verbind vervolgens de klemmen van de multimeter met de diode. Merk op dat de positieve aansluiting op de anode is aangesloten en de negatieve aansluiting op de kathode. Daarom zet het uw diode in een voorwaartse vooringenomen toestand.
• U zou een werkende diode moeten hebben als uw meter lage weerstandswaarden heeft.
• Verwissel vervolgens de klemverbindingen om de diode in de modus met hoge weerstand (reverse bias) te zetten.
• Als u OL-metingen of zeer hoge weerstandswaarden krijgt, is uw diode in perfecte staat.
• Je hebt een defecte diode als je geen van de bovenstaande metingen ziet.

Opmerking:deze methode is voor eenvoudige PN-diodes, die mogelijk niet werken voor andere diodes, zoals de zenerdiode en LED.

Een diode testen met een digitale multimeter

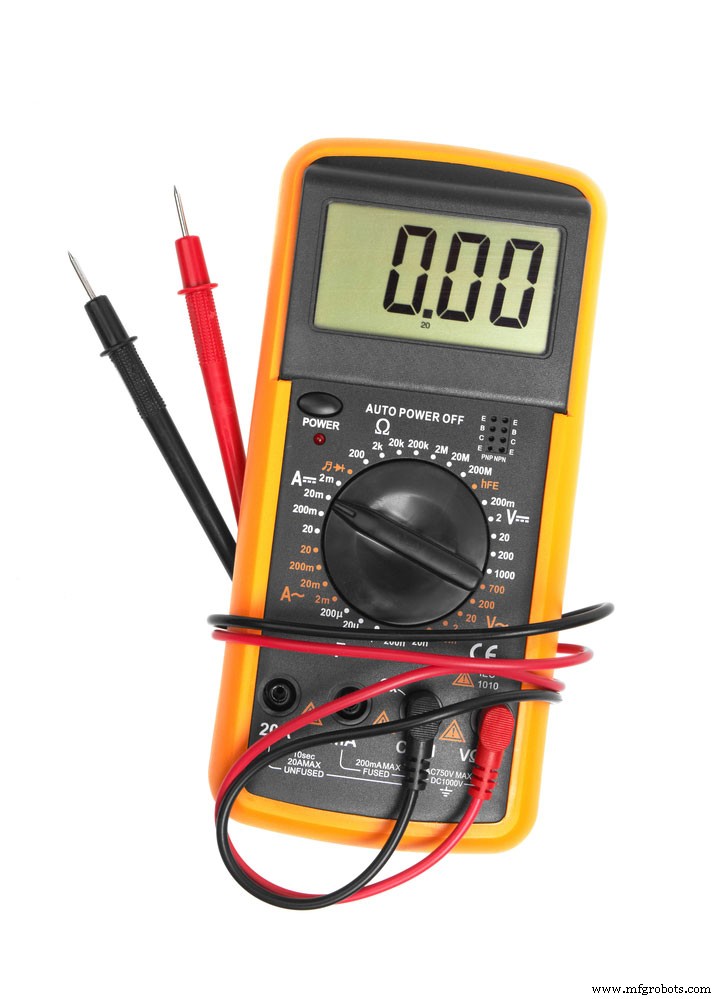

Digitale multimeter

U kunt twee standen gebruiken om uw diode te testen met een digitale multimeter. Deze modi omvatten het draaien van uw multimeterknop in diodemodus en de ohmmeter-modus .

Interessant is dat de ohmmeter-modus de digitale versie is van de weerstandsmodus van de analoge multimeter. Bovendien is de diodemodus effectiever omdat deze afhankelijk is van de kenmerken van de diode.

Een diode testen met behulp van de diodemodus

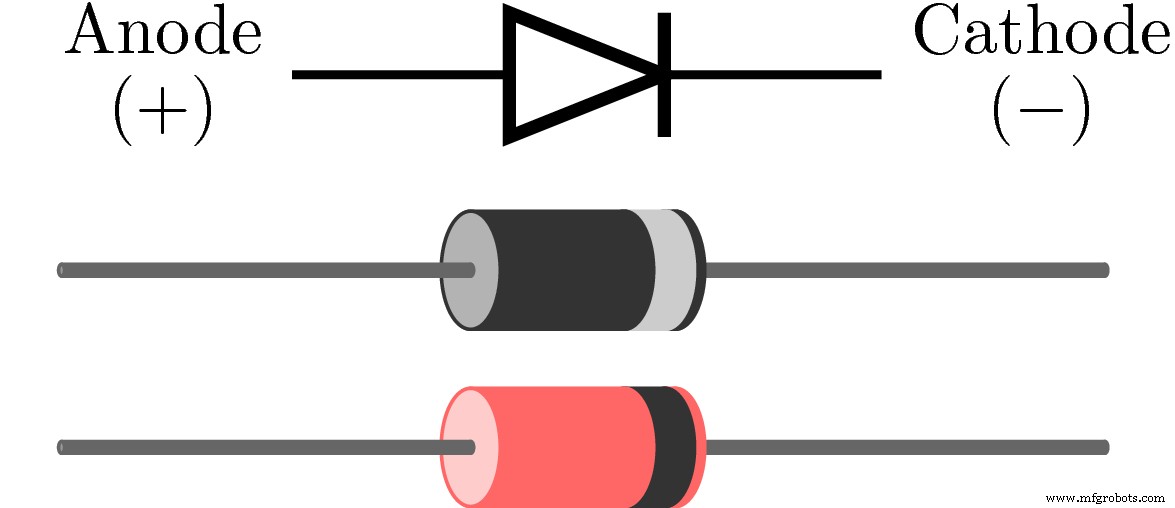

Anode en kathode

Voor deze modus moet u de spanningsval over de diode meten wanneer deze in een voorwaartse voorspanning staat. Als uw diode functioneel is, kan er stroom in doorlaatbias vloeien met een spanningsval.

Zo doe je deze test:

• Identificeer eerst de anode en kathode van uw diode.
• Zorg er dan voor dat uw digitale multimeter in de diodecontrolemodus blijft. Dit doet u door de centrale knop naar het diodesymbool te draaien.
• Zodra uw multimer in diodemodus staat, zal deze ongeveer 2 mA stroom leveren aan de diode.
• Sluit vervolgens uw sondes aan op de te testen diode. De rode sonde wordt aangesloten op de anode, terwijl de zwarte sonde op de anode wordt aangesloten. Het zet de diode in een voorwaartse bias-toestand.
• Controleer de meetwaarden van uw multimeter. U zou een gezonde siliciumdiode moeten hebben als deze een spanningswaarde tussen 0,6 en 0,7 weergeeft.
• De waarde voor een gezonde Germaniumdiode is ongeveer 0,25 tot 0,3.
• Ten slotte, draai je sondeverbindingen om om je diode in een omgekeerde vooringenomen toestand te zetten. Als het OL of 1 aangeeft, is uw diode in orde.

Opmerking:iets anders dan deze waarden betekent dat uw diode defect is.

Diode testen met Ohmmeter-modus

Ohm-symbool

• Zorg er eerst voor dat je centrale knop naar het ohm-symbool wijst. Het zou je multimeter in de ohmmeter-modus zetten.
• Stel vervolgens uw diode in voorwaartse voorspanning. Het is dezelfde verbinding als de diodemodustest.
• Als je meetwaarden lage waarden (tientallen ohms) laten zien, is je diode defect. Aan de andere kant, als het honderd ohm is, is je diode functioneel.
• Stel vervolgens uw diode in een omgekeerde voorinstelling door de sondeverbindingen om te keren.
• Je diode moet een zeer hoge weerstand of OL hebben. Of je hebt een defecte diode.

Zenerdiode testen

Zenerdiode

De zenerdiode heeft een andere testmethode nodig omdat deze van nature geleidt in omgekeerde vooringenomen omstandigheden. Zo doe je deze test:

• Gebruik eerst markeringen om de anode en kathode van uw Zenerdiodes te identificeren.
• Zet je multimeter in de spanningsmodus. Vergeet niet de knop te gebruiken.
• Maak vervolgens uw sondeverbindingen volgens het onderstaande diagram.
• Verhoog nu langzaam de invoertoevoer en bekijk de meterstanden. Je zou moeten opmerken dat de output ook zal toenemen naarmate het variabele aanbod stijgt. Het stopt zodra het de doorslagspanning bereikt.
• Op dit punt zou u een waarde moeten zien die niet verandert, zelfs niet als u de invoertoevoer verhoogt. Als dit gebeurt, is uw zenerdiode in goede staat. Zo niet, dan is het niet erg nauwkeurig.

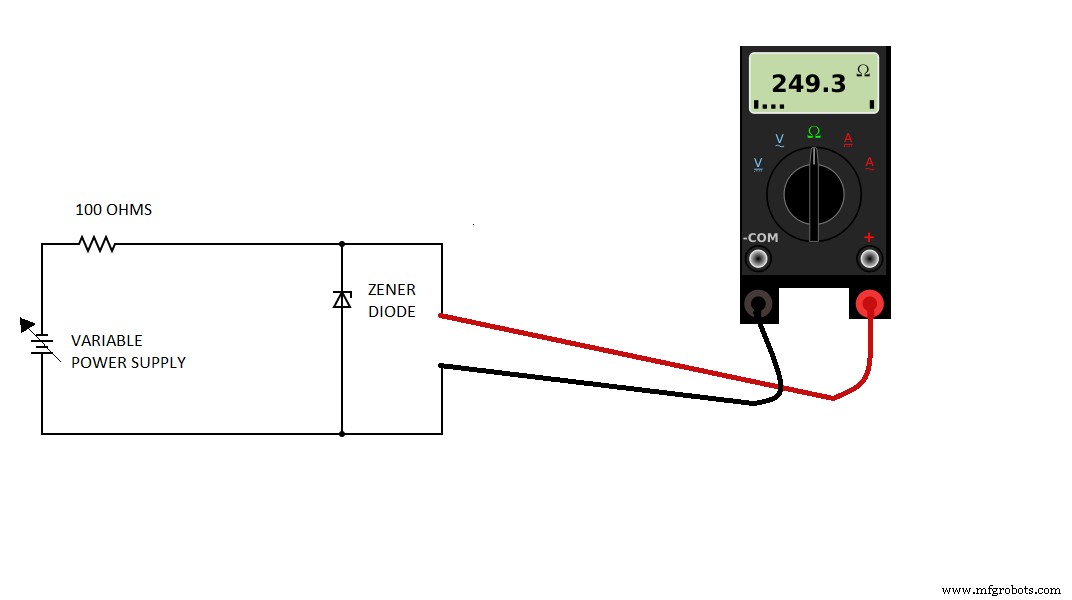

Schakelschema voor zenerdiode

Hoe LED (Light Emitting Diode) te testen

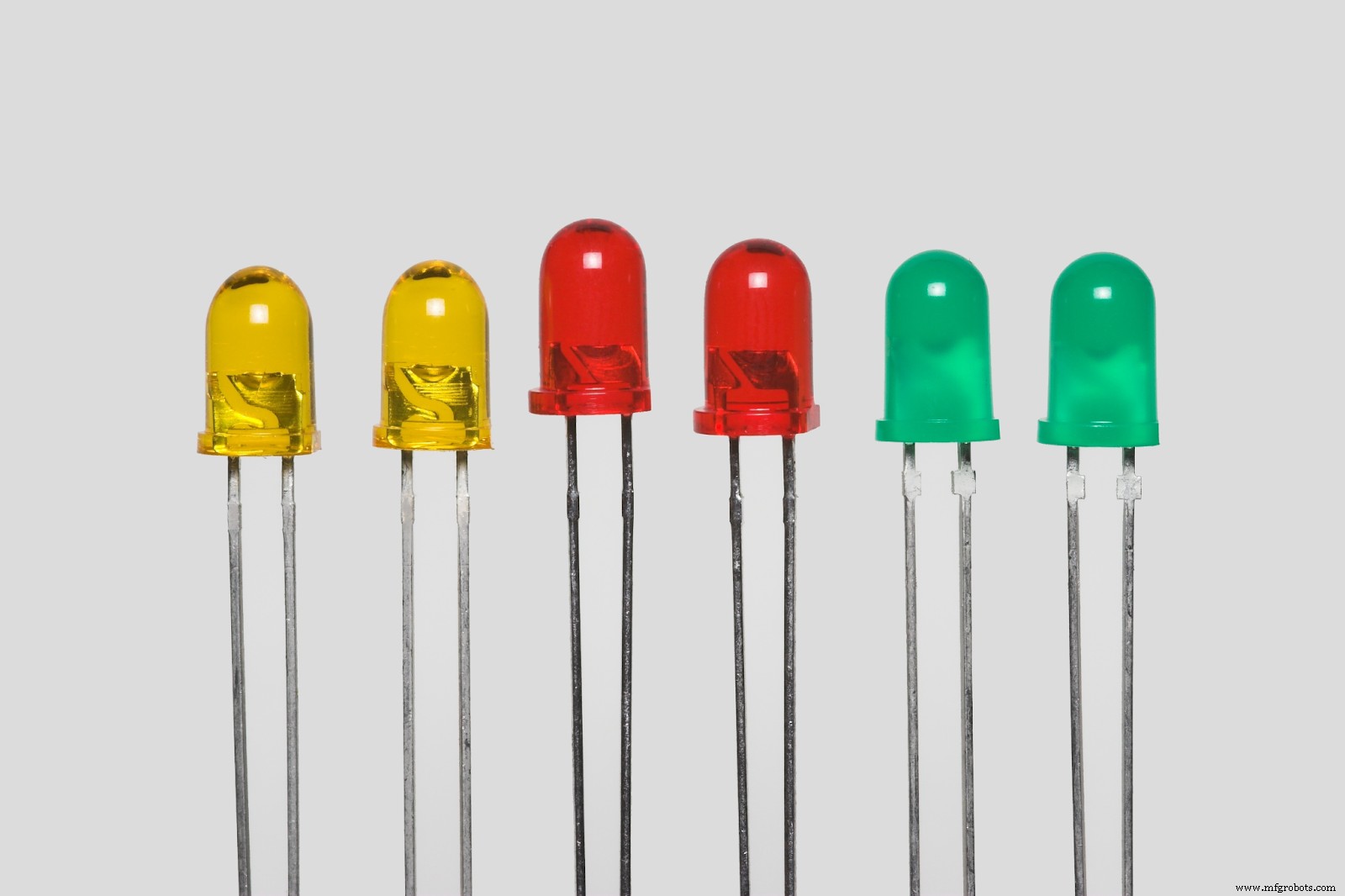

LED's

De LED wijkt ook af van de gewone diode en vereist een andere testmethode. Hier leest u hoe u dit voor elkaar krijgt:

• Identificeer eerst uw anode en uw kathode. Het is gemakkelijk om LED-terminals te identificeren. De lange en positieve pool is de anode, terwijl de korte en negatieve pool de kathode is.
• Zet vervolgens je multimeterknop in de diodemodus.
• Sluit uw sondes aan zodat uw LED in een voorwaarts gerichte toestand komt.
• Je led zal branden als hij gezond is of donker blijft als hij defect is.
• LED's werken niet in reverse-biased omstandigheden, dus er is geen noodzaak voor reverse-biased testen.

Diode testen zonder multimeter

U kunt een defecte diode vaak herkennen door ernaar te kijken op de printplaat. U zou bijvoorbeeld enkele zwarte schroeiplekken rond de defecte diode moeten zien. Maar er zijn andere manieren om uw diode te testen zonder een multimeter.

Er is de continuïteitscircuittest en de componententestermethode. Eerst gebruikt u enkele basisconcepten om een ​​continuïteitscircuit te maken voor de continuïteitscircuittest. Plaats vervolgens uw diode in het testgebied.

Als uw diode gezond is, zal deze het circuit voltooien en de LED laten gloeien (voorwaartse bias-modus). De koers zal echter niet compleet zijn voor de reverse-bias-methode en de LED zal niet oplichten.

Aan de andere kant vereist de componenttestermethode dat u uw diode in de componenttest steekt en uw metingen controleert. Uw metingen zullen Vf tonen als het gezond is.

Een gelijkrichterdiode testen

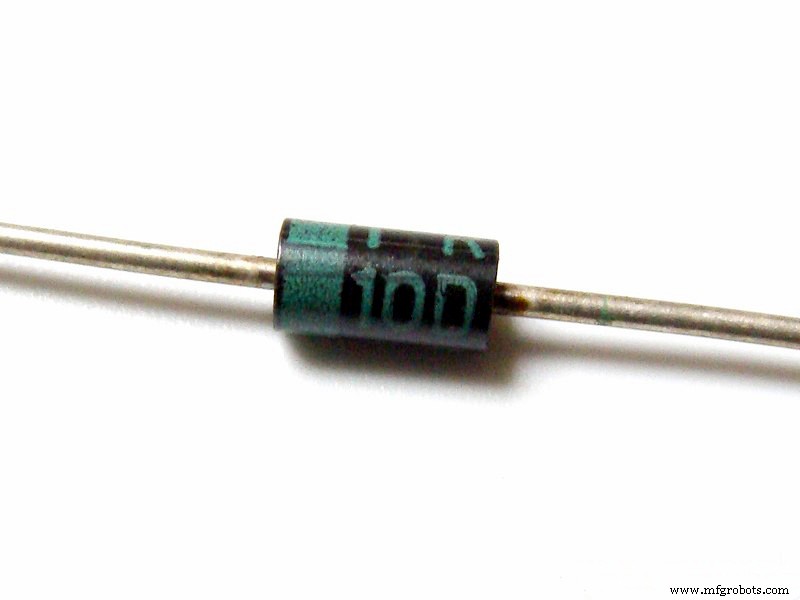

Gelijkrichterdiode

Zo test je een gelijkrichterdiode met een digitale multimeter:

1. Zet de knop van je multimeter in de diodemodus.
2. Controleer of je een oneindige spanning van drie ziet op het display van je meter.
3. Verbind vervolgens uw sondes (vergelijkbaar met de andere tests) om een ​​voorwaartse vooringenomen toestand in te voeren.
4. Uw display moet minimaal 0,6 V lage voorwaartse spanningsval weergeven.
5. Keer vervolgens de verbindingen van uw sonde om om de omgekeerde-bias-modus te activeren. Uw multimeter mag geen metingen weergeven om de test te doorstaan.

Opmerking:als uw diode waarden toont, heeft u mogelijk een lekkende of defecte diode. Als het een 0000-waarde aangeeft, is uw diode kortgesloten.

Multimeterdiodetest werkt niet

Als geen van de tests werkt, ligt het probleem mogelijk bij uw multimeter. Een defecte diode zal wat aflezing op de multimeter laten zien. Overweeg dus om een ​​andere multimeter te gebruiken voor uw diodetest.

Afronding

Diodes zijn kleine en essentiële apparaten in elk circuit. Daarom kunnen ze rampen veroorzaken als ze defect zijn. Daarom moet u uw diodes altijd testen voordat u ze aan een cursus toevoegt.

De multimeter is het meest gebruikte hulpmiddel om uw diodes te testen. Maar u kunt diodetests ook uitvoeren als u geen multimeter heeft. U kunt bijvoorbeeld een componententester of continuïteitscircuittest gebruiken. Beide methoden kunnen u laten zien of een diode gezond is.

Neem zeker contact met ons op als je vragen hebt.
