Gouden PCB:een geweldig bord voor elektrische geleidbaarheid

Heb je een circuit gebruikt in een omgeving waar het snel defect raakt? Als je antwoord bevestigend is, dan is één ding zeker; u gebruikt niet de juiste beplating voor uw PCB. In werkelijkheid zijn er verschillende duurzame opties voor PCB-plating. U kunt koper, tin, nikkel en goud gebruiken. Dus voor dit artikel ligt onze belangrijkste focus op gouden PCB's.

In dit artikel zullen we onderzoeken wat vergulde PCB's onderscheidt. Bovendien zullen we kijken naar andere opwindende dingen die een gouden PCB kan bieden.

Wat is hard goud in PCB?

Hard goud

Hard goud in PCB's is een van de belangrijkste opties voor PCB-plating, ook wel nikkelgoud-galvanisatie genoemd. Het vergulden van goud omvat het toevoegen van een laag goud over een nikkellaagbarrière via galvaniseren.

Plating goud heeft twee opties, waaronder zacht goud en hard goud plating. Soft gold plating houdt in dat u puur goud als uw laag gebruikt. Bij hard goud daarentegen worden andere elementen gemengd om het goud harder te maken.

U kunt ongetwijfeld hard gold plating gebruiken in toepassingen die wrijvingskracht vereisen. Sommige van deze toepassingen omvatten toetsenborden en gouden vingers. Hard goud is behoorlijk duurzaam en handgrepen werken onder zware omstandigheden. Het is echter niet eenvoudig om hard goud te solderen. Bovendien kan het duur zijn om er een te krijgen.

Het is dus het beste om het gebruik van hard goud in soldeerbare gebieden te vermijden. Maar je kunt ze ook gebruiken om metalen contacten te maken of voor slijtagegevoelige plekken op je printplaat.

Eigenschappen van vergulde printplaten

In werkelijkheid biedt goud uitstekende mechanische, thermische en elektrische eigenschappen, evenals vergulde PCB's. Laten we de eigenschappen dus eens nader bekijken

1. Immuun voor corrosie

Roestcorrosie

Goud zal niet gemakkelijk naar beneden gaan als er een risico is op corrosie door chemicaliën of roest. Het is inderdaad volledig immuun voor corrosie en reageert niet op chemicaliën of roest.

Hoewel het een lichte aanslag kan hebben, zal het niet corroderen. Daarom zijn de vergulde circuits ideaal om oxidatie te voorkomen.

2. Breder verbindingsgebied

Het is gemakkelijk om goud onder hoge druk te manipuleren. Je kunt het dus zelfs uitrekken tot dunne draden. Om deze reden kunt u meer verbindingsgebieden afdekken met een vergulde printplaat.

3. Hoge duurzaamheid

Vergulde printplaten kunnen voor langere tijd werken vanwege hun enorme duurzaamheid. Ze slijten niet snel, hoe lang of hoe hard je ze ook gebruikt.

Interessant is dat je de coating op deze printplaten kunt gebruiken om je componenten af ​​te schermen. U hoeft zich ook geen zorgen te maken over degradatie. Deze vergulde planken hebben een uitstekende weerstand.

4. Infraroodreflectie

Vergulde platen hebben een overschot aan UV-straling, waardoor ze infraroodstraling kunnen weerkaatsen. Daarom zijn deze circuits altijd in uitstekende staat en zijn ze ideaal voor ontwerpen van ruimtevaartuigen en satellieten.

5. Hitte-immuniteit

Werkt u met toepassingen met hoge temperaturen? Zo ja, dan heb je geluk, want vergulde PCB's kunnen de hitte aan. Ze zijn niet alleen bestand tegen hitte, maar ze beschermen ook andere componenten. Omdat goud een uitstekende elektrische geleider is, kunnen deze printplaten ook oververhitting voorkomen. Met andere woorden, vergulde circuits werken effectief, ongeacht de temperatuur.

Te overwegen factoren bij het vergulden van goud

1. Porositeit

U moet met deze factor rekening houden omdat het proces van het vergulden van goud poreus is. Er is ook een verband tussen de laagdikte van het goud en de porositeit.

Je circuit zou dus een lage porositeit ervaren als het meer dan 0,76 m is. Omgekeerd, als het lager is dan 0,36 m, zal de porositeit snel toenemen.

2. Draag

Twee factoren bepalen de levensduur van elk geplateerd oppervlak. De eerste is hardheid en de tweede is wrijving.

Bovendien, als u meer wrijving toepast, zou de oppervlaktelevensduur van uw circuit snel afnemen. Vergulde banen zijn echter ongevoelig voor slijtage.

3. Nikkel onderlaag

Nikkel is essentieel als je goud op je board zet. Maar in werkelijkheid is het als een zware houten deur die voorkomt dat goud en koper zich verspreiden.

Nikkel sluit substraten en poriën om correctie van gaatjes te verminderen. Ook hebben de onderlagen ingewikkelde lagen die verder gaan dan hun metalen platen.

Waarom goud gebruiken in plaats van zilver en koper bij de fabricage van PCB's

Er zijn verschillende redenen waarom we goud gebruiken in plaats van zilver en koper. Ten eerste biedt goud onverslaanbare eigenschappen die het gemakkelijker maken om oppervlakteafwerking aan te brengen. Het is ook geweldig voor verschillende toepassingen en biedt meer duurzaamheid dan andere PCB-fabricagematerialen.

Ontegenzeggelijk zouden circuits gemaakt van koper, aluminium of ijzer last hebben van corrosie en over een paar jaar een afvalberg zijn. Maar dat is niet het geval met vergulde circuits. Je hebt ook een nikkellaag nodig om te voorkomen dat het goud reageert met het PCB-koper.

Zilver is het enige materiaal dat in de buurt komt en is een uitstekend alternatief voor goud, maar het duurzaamheidsniveau is vergelijkbaar lager. Koper is ook geweldig voor zijn elektrische geleidbaarheid, maar is gevoeliger voor corrosie.

PCB Immersion Gold-printplaat

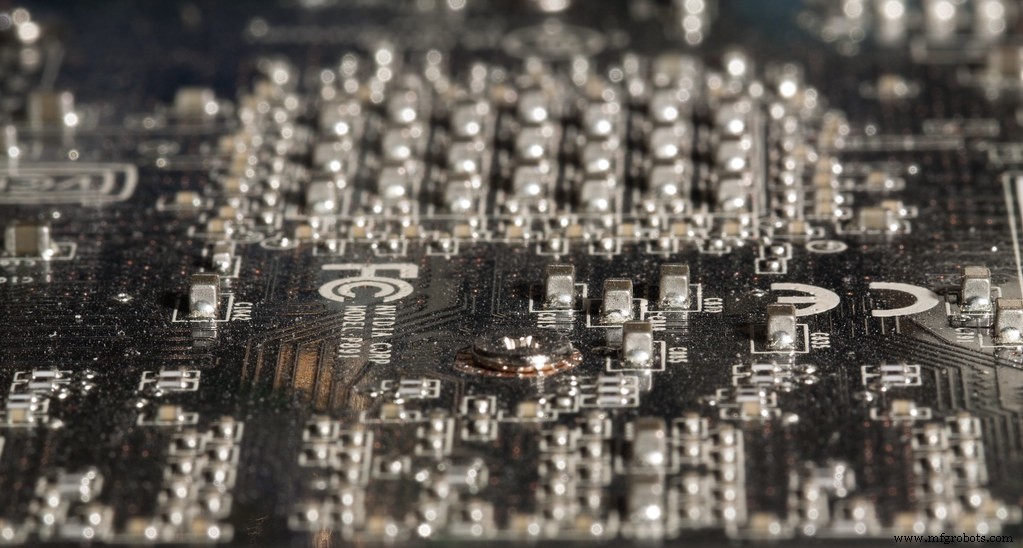

Printplaat met gouden laag

Het onderdompelingsgoudproces voegt een dun laagje goud toe aan de coating van uw circuit. Deze goudlagen zijn niet dik en kunnen de houdbaarheid van nieuwe cursussen verlengen.

Onderdompelingsgoud werkt ook bij de fabricage van PCB's, maar niet bij elektrolytisch vergulden. Het is niet zo dik en plakkerig als gewoon gegalvaniseerd goud.

Daarnaast vindt u vergulde lagen in connectorgranaatscherven en componentpads. Zelfs printplaten voor mobiele telefoons zijn meestal verguld.

PCB Immersion Silver-printplaat

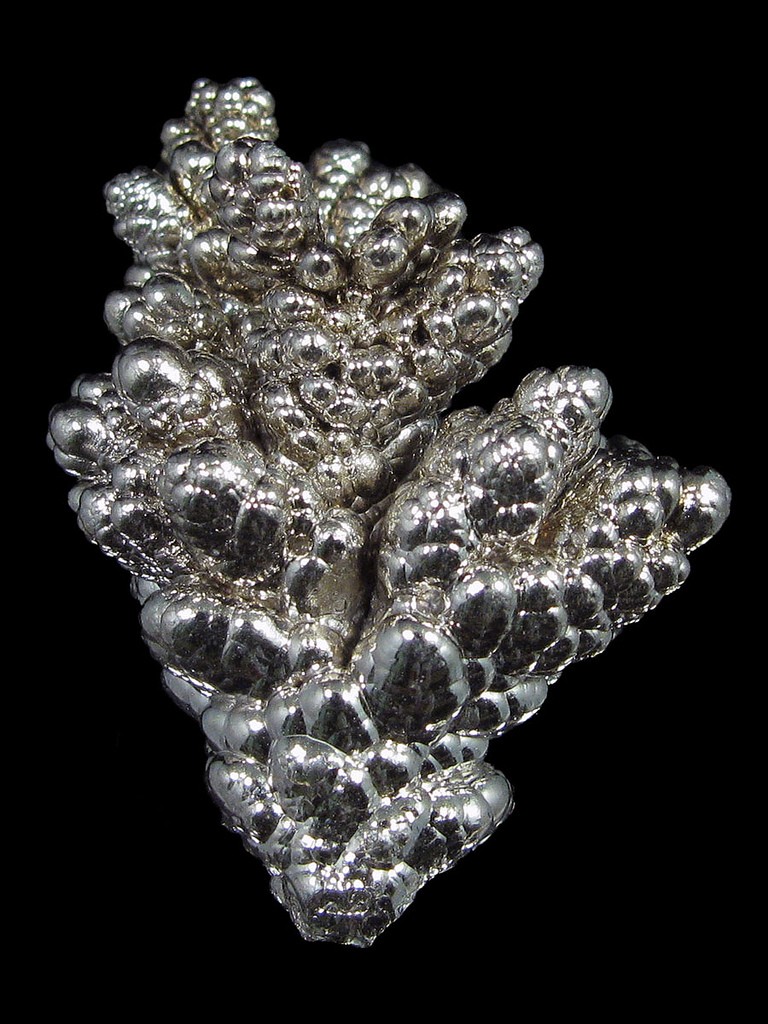

Printplaat met zilveren laag

Zoals eerder vermeld, is immersiezilver een goedkoper alternatief voor gebruikers die zich geen immersiegoud kunnen veroorloven. Het heeft ook uitstekende connectiviteits-, contact- en vlakheidseigenschappen. Bovendien kan immersiezilver in verschillende toepassingen werken.

Deze toepassingen omvatten communicatieproducten, computerrandapparatuur en autotoepassingen. Hoewel immersiezilver elektrische eigenschappen heeft die vergelijkbaar zijn met goud, is het niet zo duurzaam. Maar het is een geweldige manier om kosten te besparen als dat nodig is.

PCB koper bekleed laminaat (CCL)

Koperlaminaat

Met koper bekleed laminaat is het primaire PCB-fabricagemateriaal dat u overal vindt. Het is de standaard voor de meeste PCB-fabrikanten en helpt elektronische circuits met elkaar te verbinden.

Het is ongetwijfeld niet zo duur als meeslepend goud en niet zo duurzaam. Maar het is superieur in elektrische geleidbaarheid en kan direct gedrukte elektronische componenten vervaardigen.

Immersion Gold vs. Gold Plating:wat is het verschil?

Immersion gold en gold plating zijn verschillende manieren om goud als oppervlakteafwerking te gebruiken. Terwijl de ene hard is en veel weerstand biedt, is de andere zacht en flexibeler,

Laten we eens kijken naar de verschillen tussen deze twee typen oppervlakteafwerking.

1. Gouddikte

Onderdompelingsgouden platen bieden meer dikte dan vergulde platen. Ongetwijfeld hebben onderdompelingsgouden borden ook diepere kleuren. Vergulde platen daarentegen hebben de kleur van nikkel.

2. Verschillende kristalstructuren

Omdat immersiegoud zachter en flexibeler is, heb je geen problemen met solderen. Dankzij de kristalstructuur kun je de spanning beheersen en hechtproducten creëren.

Daarentegen is vergulden niet gemakkelijk te solderen en kunt u verschillende problemen tegenkomen.

Bovendien hebben onderdompelingsgouden platen een dichtere kristalstructuur dan vergulde platen. Ze kunnen dus niet snel oxidatie produceren.

3. Nikkelgebruik

Nikkel

U moet een nikkelcoating op uw circuits aanbrengen voordat u gaat vergulden. Anders zou het goud reageren met het PCB-koper en uw circuit beschadigen. Aan de andere kant heeft immersiegoud alleen nikkel nodig voor zijn kussen.

4. Vlakheid en levensduur

Gouden onderdompelingsplaten bieden een betere levensduur en vlakheid in vergelijking met vergulde platen.

Goud gebruikt in PCB-productie

Er zijn verschillende manieren om goud als oppervlakteafwerking te gebruiken. In dit gedeelte worden drie veelvoorkomende manieren besproken om goud te gebruiken bij de productie van PCB's.

Ook houden ontwerpers ervan om zacht goud te gebruiken bij de productie van PCB's. Waarom? Omdat het gemakkelijk te beheren en te verwerken is op 1 tot 3 micro-inch.

ENIG

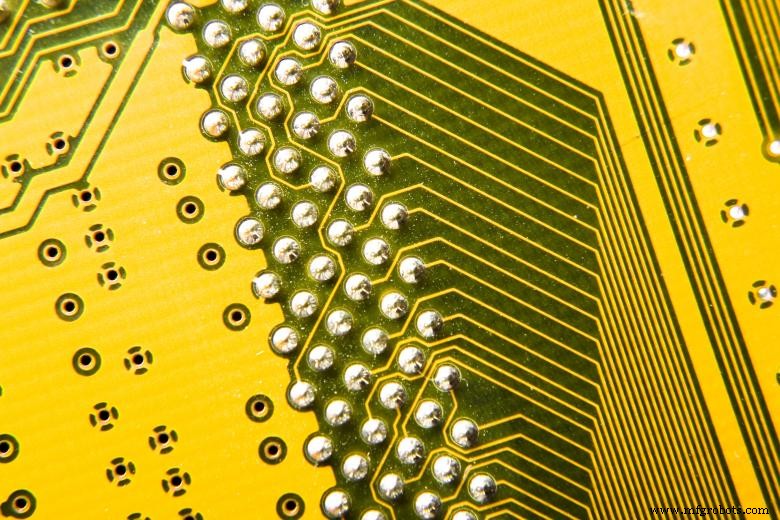

Printplaat met Immersion Gold

ENIG staat voor Electroless Nickel Immersion Gold, een van de eersten die goud als oppervlakteafwerking gebruikt. Gelukkig kun je deze methode gebruiken om een ​​uitstekende oxidatieweerstand te krijgen. Je hebt ook een platte goudlaag, die helpt bij het oplossen van een aantal uitdagingen op het gebied van assemblageverwerking.

ENEPIG

Het enige verschil tussen ENEPIG en ENIG is dat het palladium bevat. Na de introductie van ENIG waren ontwerpers echter getuige van verschillende problemen, waaronder de beroemde zwarte pad en niet-bevochtiging.

ENEPIG (stroomloos nikkel stroomloos palladium immersie goud) probeerde deze problemen op te lossen door palladium te mengen in de nikkellaag onder de goudlaag. Het voegde echter alleen maar meer kosten toe aan een toch al dure methode.

Gouden Vingers

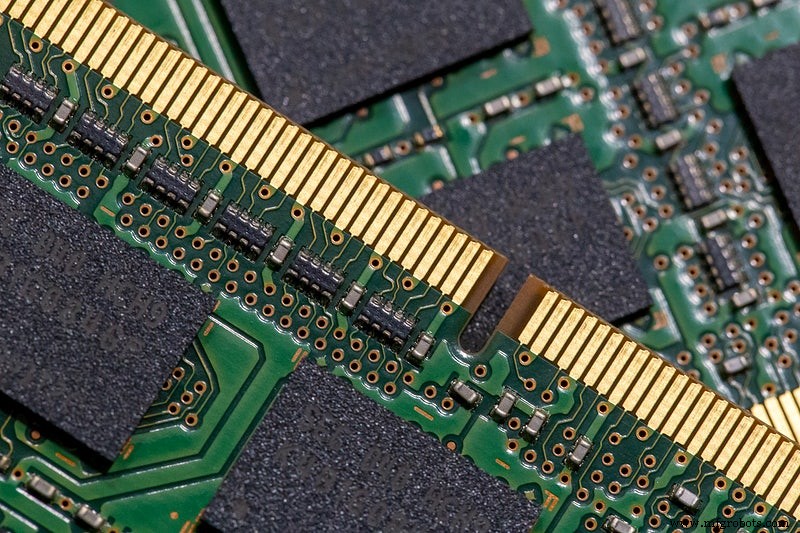

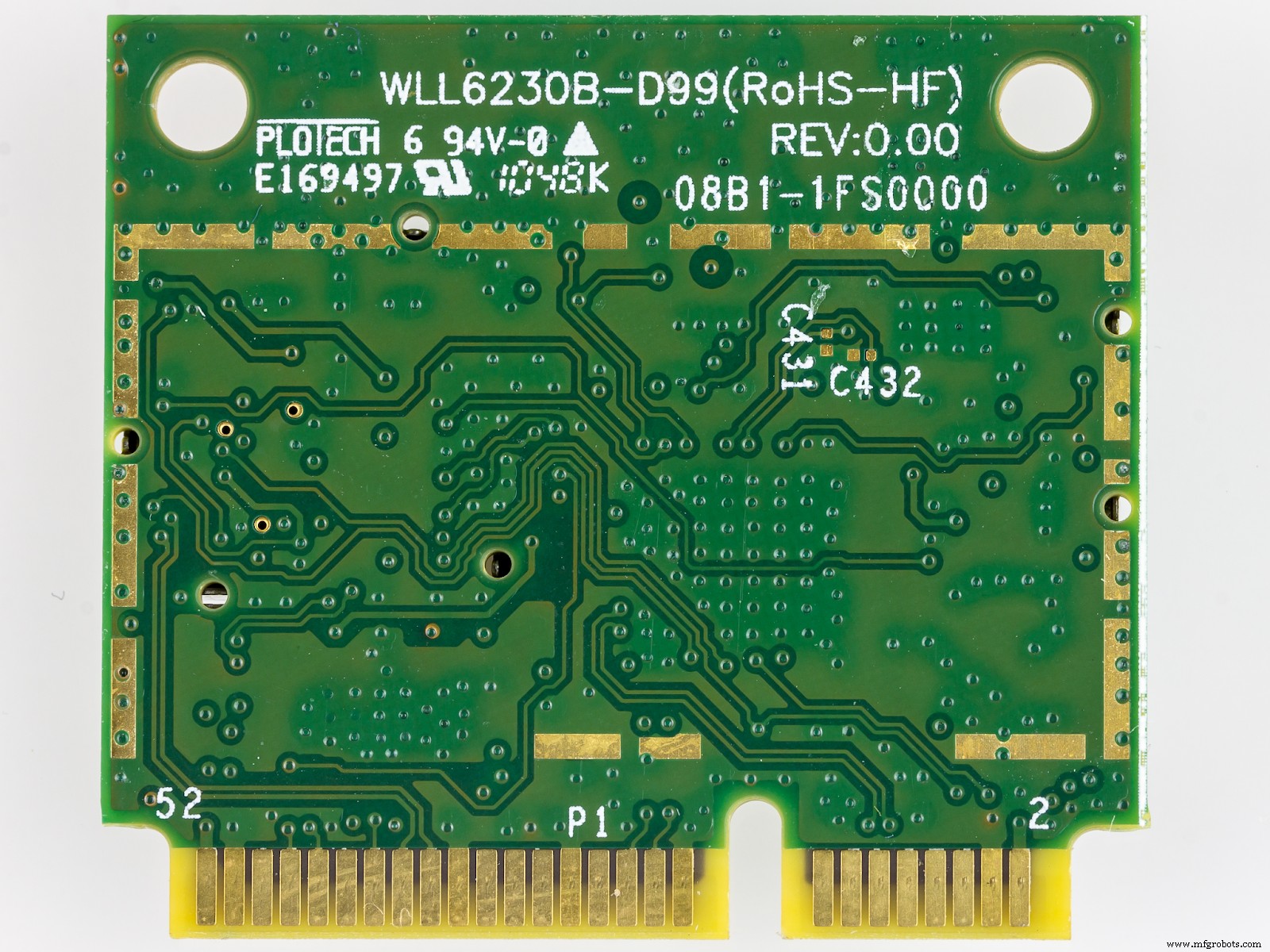

Circuit met gouden vingers

Gouden vingers brachten een heel nieuw spectrum volledig. Ze bevatten meestal connectoren die u op moederborden of andere aangesloten apparaten kunt aansluiten. Het type verbinding dat u maakt, bepaalt echter de methode van goud die u gebruikt.

Een dompeloppervlak is een uitstekende optie als u een eenmalige aansluiting maakt. Maar als je een kaart herhaaldelijk plaatst en verwijdert, moeten de gouden vingers een verguld oppervlak hebben.

Laatste woorden

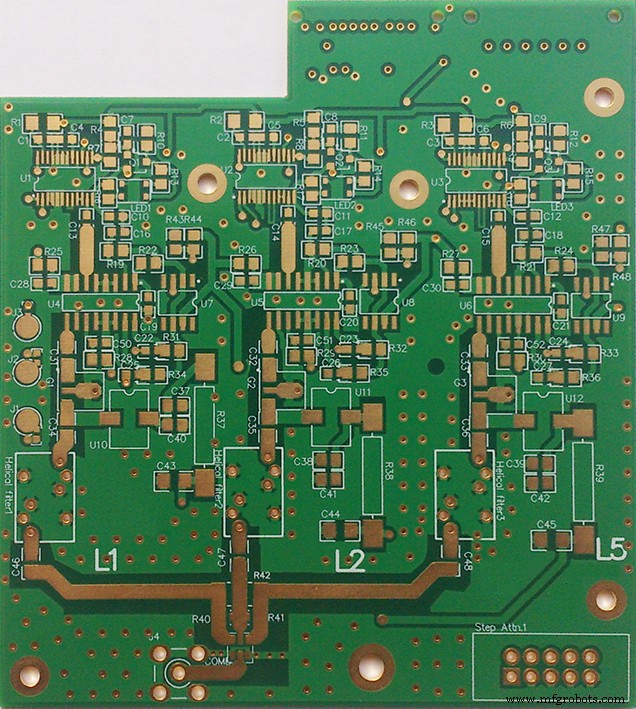

Gouden PCB

Gouden oppervlakteafwerking kan uw circuits duurzamer en bestand maken tegen verschillende defecten. Het kan ook helpen om de prestaties en effectiviteit te verbeteren.

Er zijn verschillende manieren om goud te gebruiken bij de productie van PCB's, waaronder immersiegoud en vergulden. Onthoud dat u de kenmerken van hard en zacht goud moet begrijpen voordat u er een voor uw ontwerp kiest.

Dus, wil je een gouden PCB bouwen? Aarzel niet om contact met ons op te nemen.
