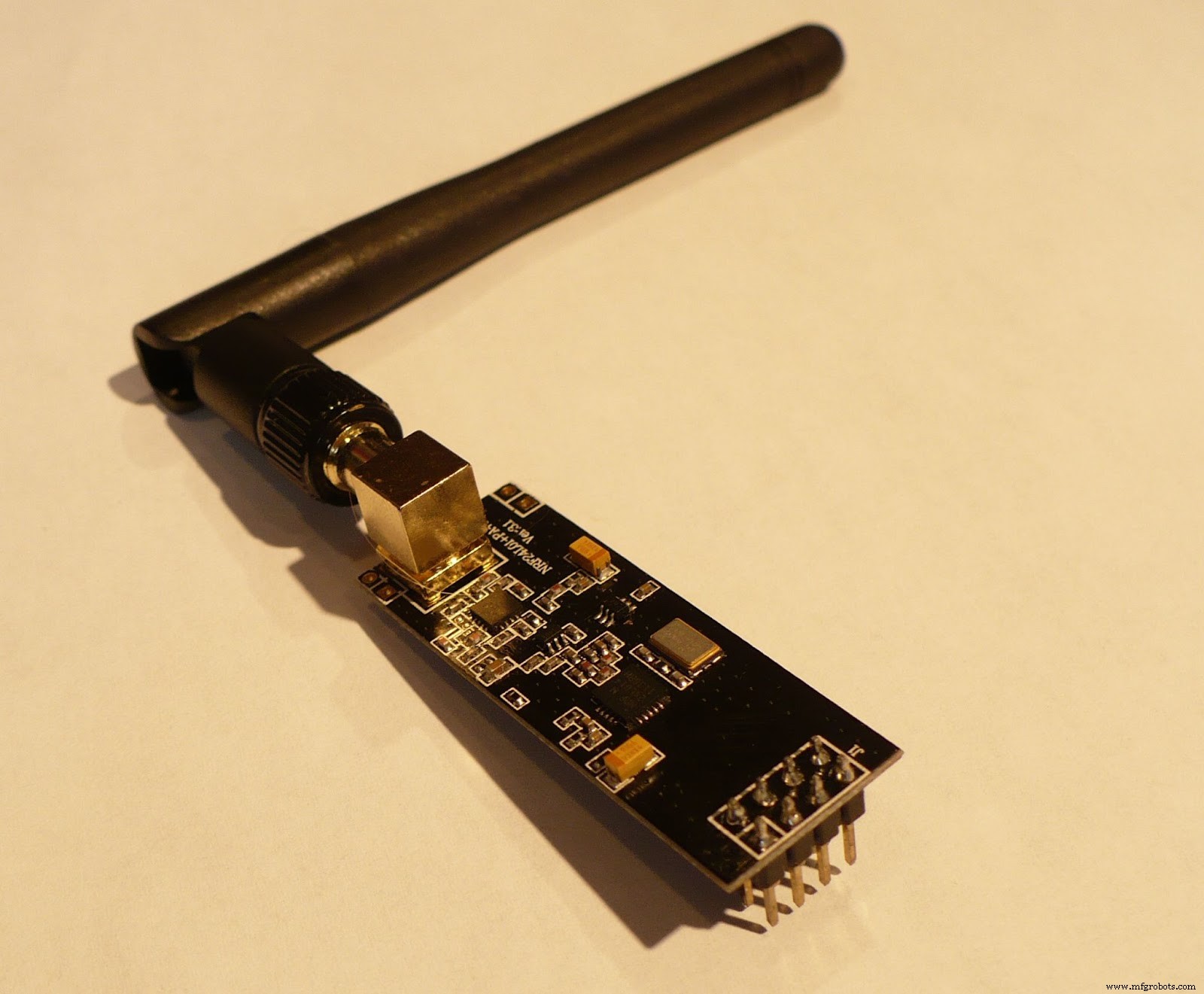

Afbeeldingsbron:Wikimedia Commons

Heeft u een handige en draagbare antenne nodig die een geweldige aanvulling is op uw radiocommunicatiekit? Wat je dan nodig hebt, zijn rubberen eendantennes.

Deze apparaatantennes zijn de beste optie als u er een nodig hebt die naadloos werkt over een korte afstand. Dit artikel bespreekt de rubberen eendantenne, het elektrische ontwerp, de efficiëntie en meer.

Blijf lezen om erachter te komen of u dit apparaat nodig heeft voor uw project.

Wat is een rubberen eendantenne?

Een rubberen eendantenne is een kort apparaat dat werkt als een monopoolantenne. Ook hebben deze apparaten een kwartgolflengte-element. Hierdoor kunt u de lineaire antenne gebruiken in draagbare apparatuur.

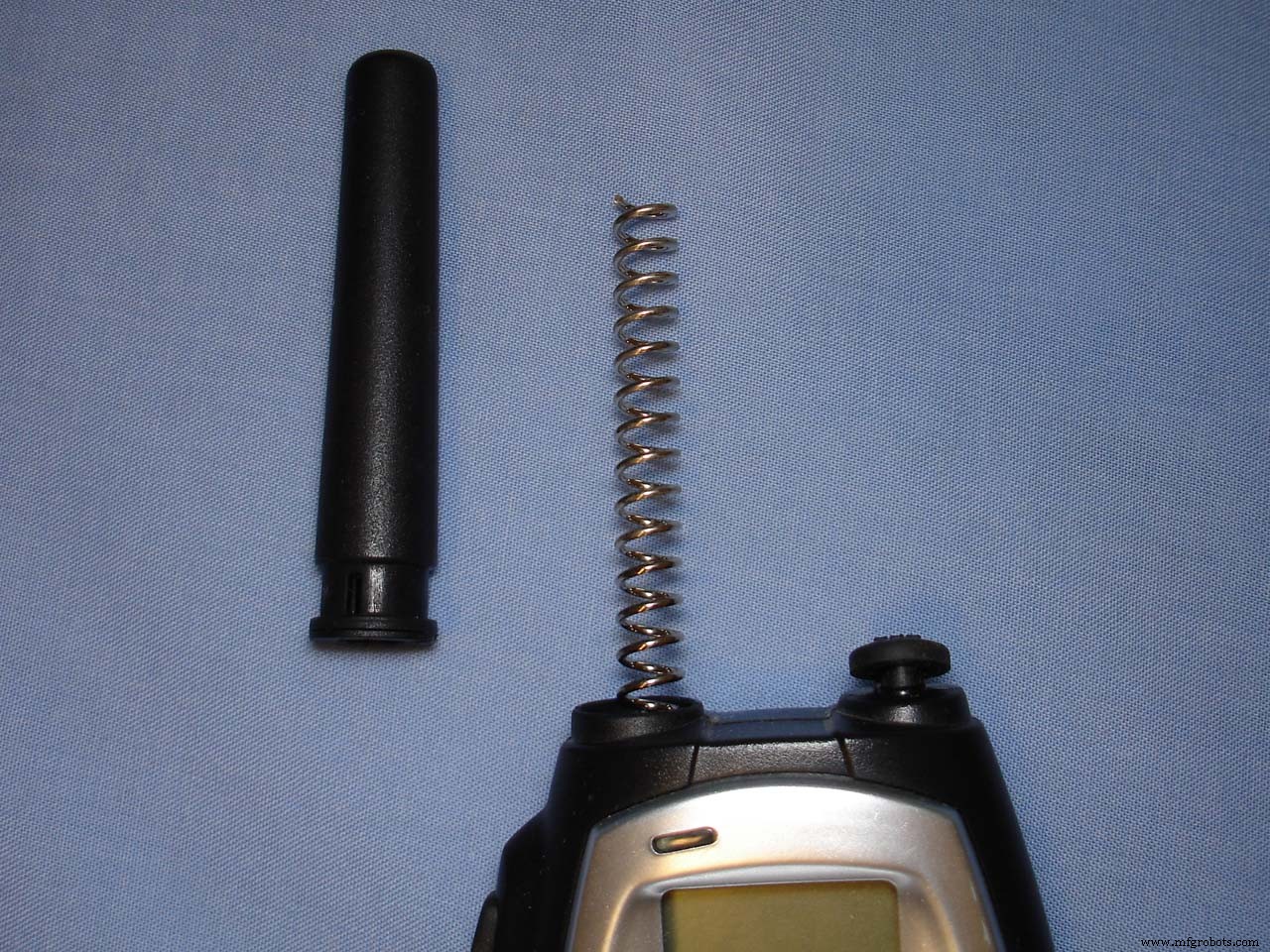

Deze elektrisch korte kwartgolfantenne heeft een redelijke capacitieve reactantie. Daarom kunt u het gebruiken om een ​​onnauwkeurige impedantie-match aan te bieden. Maar eerst moet je de antenne in serie schakelen met een spoel. Kortom, de rubberen ducky-antennes zijn apparaten met de originele veerantenne opgesloten in een rubberachtige omhulling.

Welke soorten rubberen eendantennes zijn beschikbaar?

Er zijn verschillende materialen, vormen en maten voor moderne rubberen ducky-antennes. Dus voordat u er een kiest die bij uw project past, is het van cruciaal belang om de volgende typen te overwegen:

• Draadklem antennes

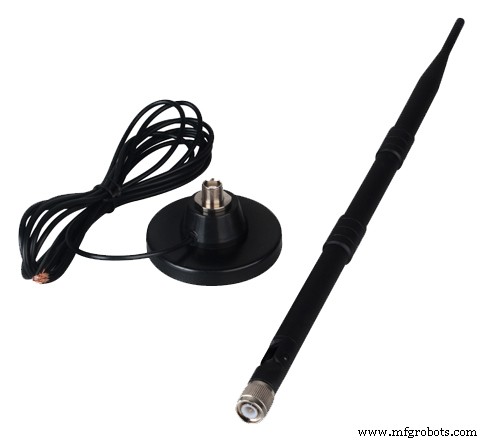

Draadklem met rubberen eendantenne

Afbeeldingsbron:Pixabay

• Vaste positie antennes

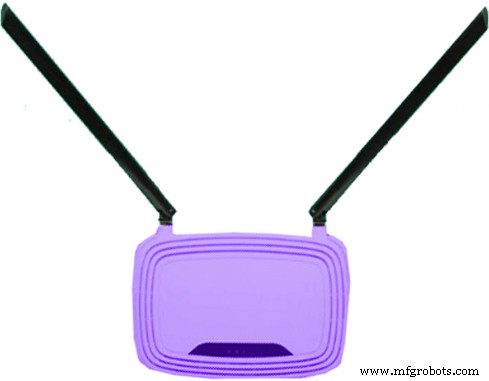

Vaste positie badeendantennes

Afbeeldingsbron:Pixlr

• Flexibele antennes

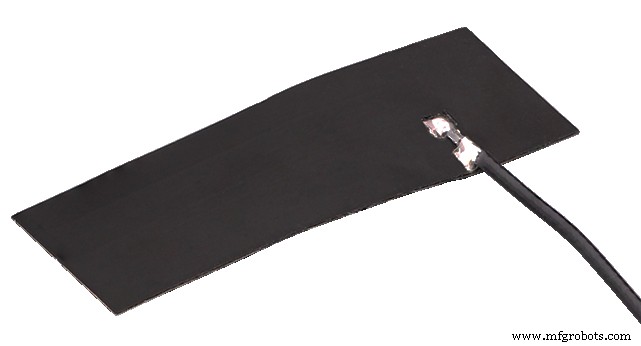

Flexibele antenne

Afbeeldingsbron:Wikimedia Commons

Als u op zoek bent naar een antenne met een lineair element met een hoog rendement wanneer u deze in open ruimtes monteert, zijn draadklemmen de beste keuze. Maar als je de voorkeur geeft aan een ideale antenne die je in krappe ruimtes kunt inpakken of verplaatsen, overweeg dan de flexibele varianten. Verder is de antenne met vaste positie de beste keuze als u een lineaire antenne op een bepaalde locatie of hoogte moet plaatsen.

Wat is de efficiëntie van de eendantenne?

Meestal is de golflengte van de rubberen ducky-antenne aanzienlijk groter dan de lengte. De schatting van de effectieve opening van de antenne is dus –

Interessant is dat je het effectieve diafragma van rubberen ducky-antennes kunt vergelijken, ongeacht hun kleine formaat. Bovendien moet de monopoolantenne gewoonlijk zijn elektrische circuit voltooien met een tegenkracht of grondvlak. De oudere versies zijn voorzien van draagbare zendontvangers omdat het grondvlak meestal een klein intern schild of een intern batterijomhulsel is.

Maar als je kiest voor de moderne rubberen ducky-antennes, zul je merken dat hun zendontvangerbehuizingen niet-geleidend plastic zijn. Het betekent dus dat de antenne minder efficiënt zal zijn. En dat komt omdat het apparaat het geleidende pad mist dat een tegenwicht of grondvlak biedt.

Daardoor zullen deze antennes beter functioneren. Om de functionaliteit van uw antenne te verbeteren, moet u ervoor zorgen dat deze werkt op een werkfrequentie die dicht bij de elektrische resonantie ligt. Op die manier kunt u frequentie uitdrukken als –

Het elektrische ontwerp van de rubberen Ducky-antenne

Hoewel rubberen ducky-antennes behoorlijke prestaties leveren, kun je hun diafragma niet vergelijken met grotere antennes. Ook is de werkelijke antennestroomverdeling niet sinusvormig. Daarom is het moeilijk om de huidige distributie te classificeren. Maar je kunt deze antennes ontwerpen met de onderstaande regels:

• Als de veerspoelen een grotere diameter hebben dan de arraylengte, zorg er dan voor dat uw antenne een smalle bandbreedte heeft.
• Ten tweede moet uw resulterende antenne de grootst mogelijke bandbreedte hebben als de veerspoelen smal zijn in vergelijking met de lengte van de array.
• Ten derde moet je impedantie ver onder 50Ω zijn als de originele veerantenne breed en pulserend is. Dat wil zeggen, de impedantie moet naar 0Ω gaan. En een grote spoel zou deel moeten uitmaken van de structuur.

Inductorsymbool

Afbeeldingsbron:gratis SVG

Dan ziet de opstelling eruit als een in serie afgestemd circuit met een kleine stralingsweerstand.

• Ten vierde, verhoog je impedantie naar 70Ω als je veer smal is en de antenne resoneert.

Met deze regels in gedachten, kunt u eenvoudig een antenne met een lineair element ontwerpen met een gecompromitteerde bandbreedte bij het voedingspunt en een impedantie van 50Ω. Er zijn ook enkele compromissen van toepassing op rubberen ducky-antennes op tapers voor mobiele telefoons.

Badeend op mobiele telefoon

Afbeeldingsbron:Wikimedia Commons

Nadelen van de rubberen eendantenne

• Het heeft de neiging om minder winst te maken vanwege verliezen.
• De antenne heeft een parabolische reflector nodig om de prestaties te verbeteren.
• De stroomverdeling is niet sinusvormig. Daarom is het moeilijk om de antenne elektrisch te classificeren.

​​Wat is het verschil tussen een badeend en een zweepantenne?

Hier is een lijst met de verschillen tussen een rubberen eend en een basisgeladen sprietantenne.

Veelgestelde vragen

Is de rubberen eendantenne goed?

Ja, een rubberen eendantenne levert een behoorlijke winst op. Maar het biedt minder winst dan een gewone sprietantenne.

Is een rubberen ducky-antenne een dipool?

Nee, de rubberen ducky-antenne is geen dipool. In plaats daarvan is het een korte monopoolantenne.

Wat is de winst van een rubberen eendantenne?

De nominale versterking voor de rubberen eendantenne is 2,2 dB.

Waar het op neerkomt

De rubberen eendantenne is goedkoper dan de meeste in zijn categorie, vooral de gewone sprietantenne. Het is dus niet zo'n verrassing dat de meeste ingenieurs er de voorkeur aan geven.

Afgezien van een smalle bandbreedte, wordt de rubberen eendantenne geleverd met een hoge Q-factor, een kenmerk dat veel voorkomt bij de meeste korte monopolenantennes.
