Een LED-spanningsindicator is een essentieel hulpmiddel dat u moet overwegen als u van plan bent meetapparatuur te bouwen met nauwkeurige resultaten.

Het kan echter een beetje lastig zijn om een ​​doe-het-zelf LED-spanningsindicator te maken of deze in uw bestaande project te implementeren.

Daarom hebben we dit artikel speciaal voor jou gemaakt.

Hier zullen we het LED-spanningsniveau-indicatorcircuit definiëren en een heleboel niet-gevaarlijke spanningsprojecten laten zien die u met het apparaat kunt bouwen.

Dus, als je er klaar voor bent, laten we dan beginnen.

Wat is een LED-spanningsindicator?

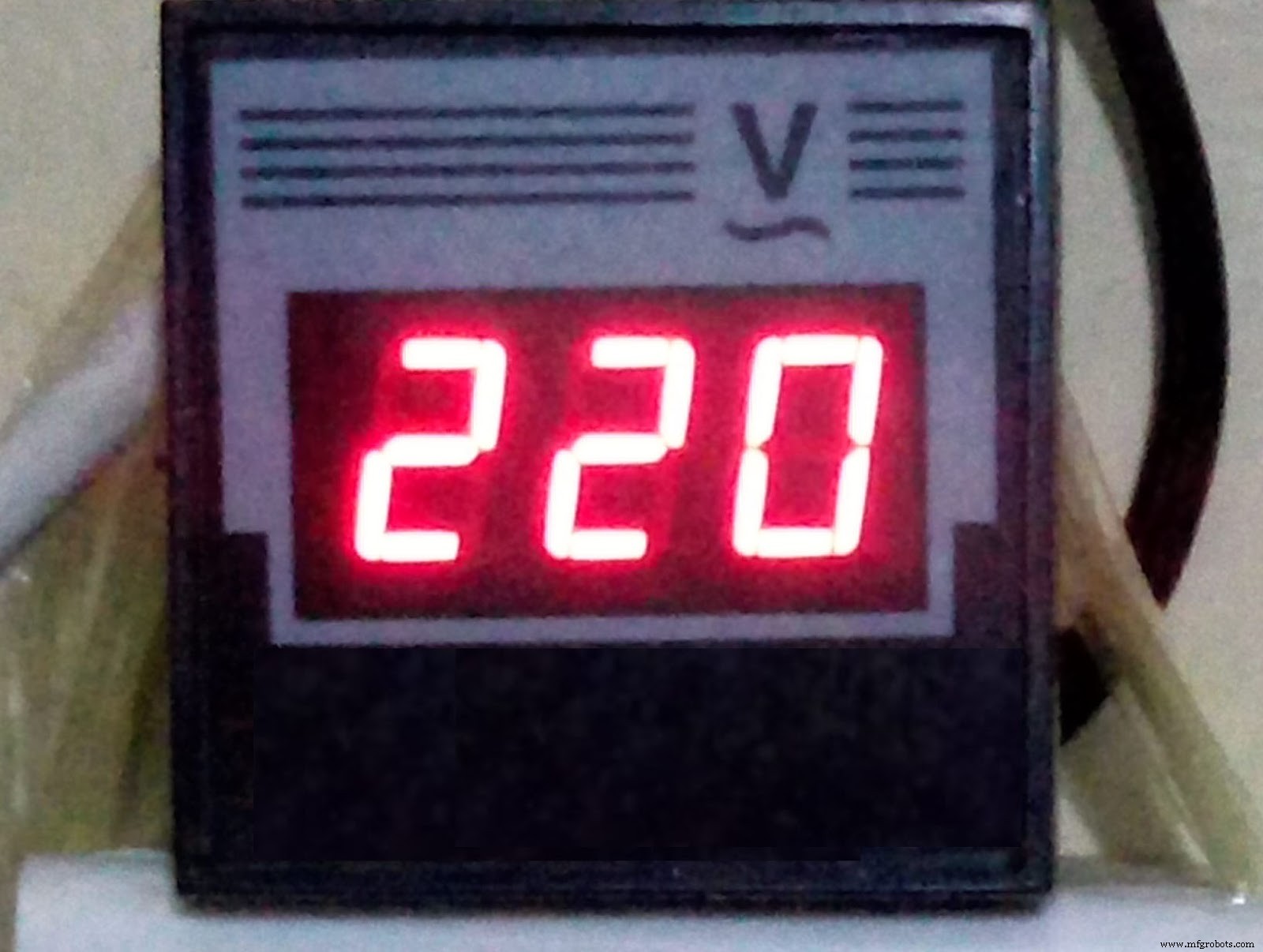

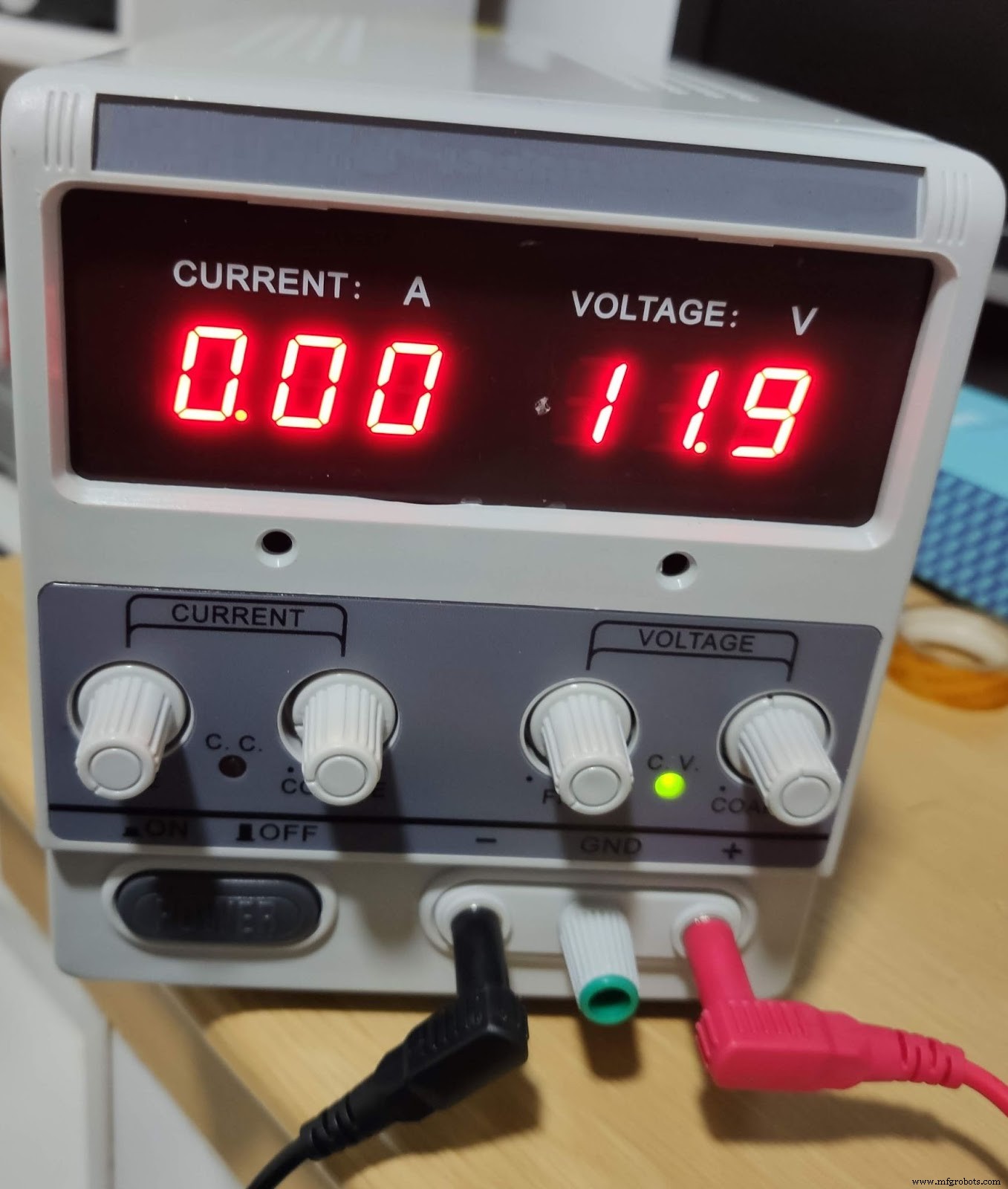

Digitale spanningsindicator

Bron:Wikimedia Commons

In eenvoudige bewoordingen wordt een LED-spanningsindicator gebruikt om zowel directe als wisselspanningsniveaus te bewaken - met behulp van LED-verlichting. Daarom zijn ze perfect voor het meten van de huidige drempelspanning van een elektronisch apparaat. U kunt de indicator ook gebruiken om het constante stroomniveau van het lichtnet of de batterijen te controleren.

U kunt ook de spanningswaarde van een schaalbare LED-niveauspanningsindicator wijzigen in een daaruit voortvloeiende meetgrootheid.

In sommige gevallen vindt u een LED-spannings-temp-indicator die temperatuur en stroom meet, afgezien van het meten van AC- en DC-spanningen. Het LED-display toont dus de spanningswaarden en de aanwezigheid van spanningen. Bovendien kun je het voor verschillende elektronische apparaten gebruiken.

4 doe-het-zelf LED-spanningsindicatorprojecten

Hier zullen we kijken naar vier LED-spanningsindicatorprojecten die u thuis kunt doen.

1. Eenvoudige spanningsniveau-indicator met behulp van zenerdiode

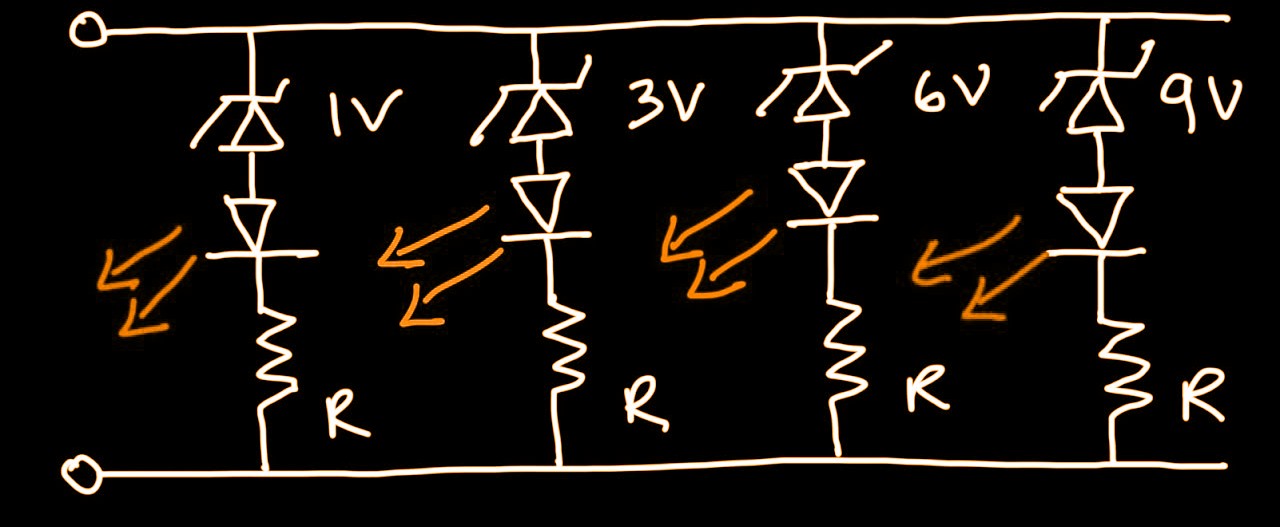

Spanningsindicator met zenerdiode

Bron:Youtube (Creative Commons)

In dit gedeelte wordt uitgelegd hoe u een spanningsniveau-indicator bouwt met een zenerdiode.

Een Zener-diode gaat dus kapot wanneer uw elektronische apparaat een bepaald spanningsniveau bereikt. En het geleidt stroom wanneer een omgekeerde voorspanning optreedt in een circuit. Daarom is de doorslagspanning van de zenerdiode verantwoordelijk voor de stroom die over de baan loopt.

Vereiste componenten

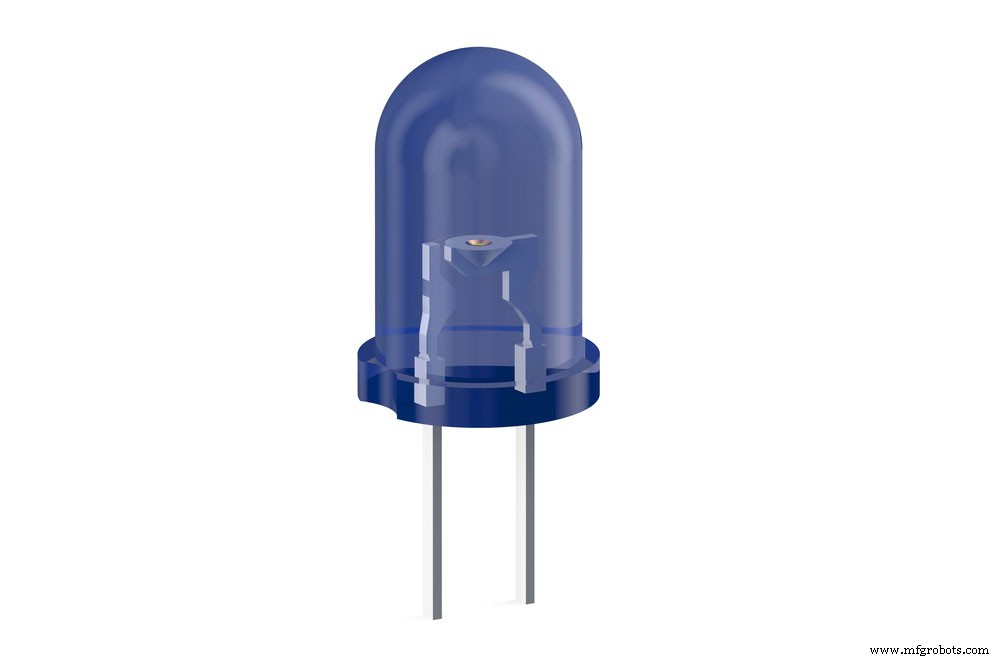

• LED

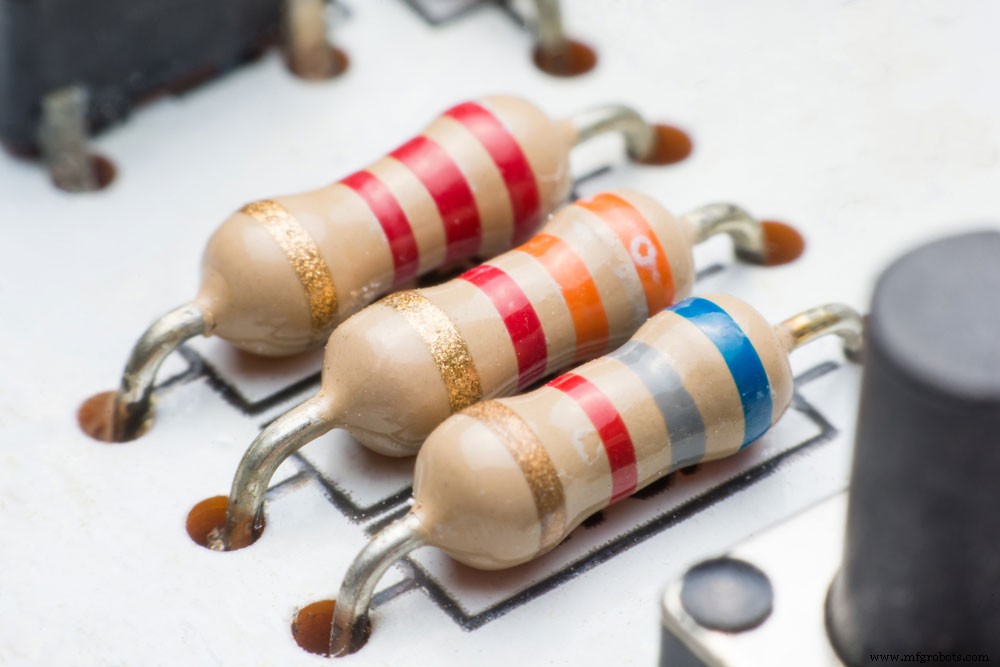

• 220Ω weerstand
• 1N4733 5.1V Zenerdiode

Stappen

1. Allereerst sluit u de Zener-diode aan op een stroombron - in een omgekeerde bias-modus. Installeer daarna de 220Ω-weerstand op het circuit. Door dit te doen, beperk je de stroom naar de LED. De stroombron levert ook spanning aan het bord.

2. Vervolgens kunt u wijzigingen in uw circuit aanbrengen door verschillende diodes uit te wisselen om verschillende spanningsdrempels te krijgen.

3. Vervolgens kunt u uw installatie op een printplaat solderen, deze beschermen met karton of papiertape en de LED-verlichting verminderen.

4. Markeer ten slotte de verschillende spanningsniveaus op de indicator - door een markering op de papieren tape of het karton te gebruiken.

2. Eenvoudige aan-uit-indicator met twee LED's

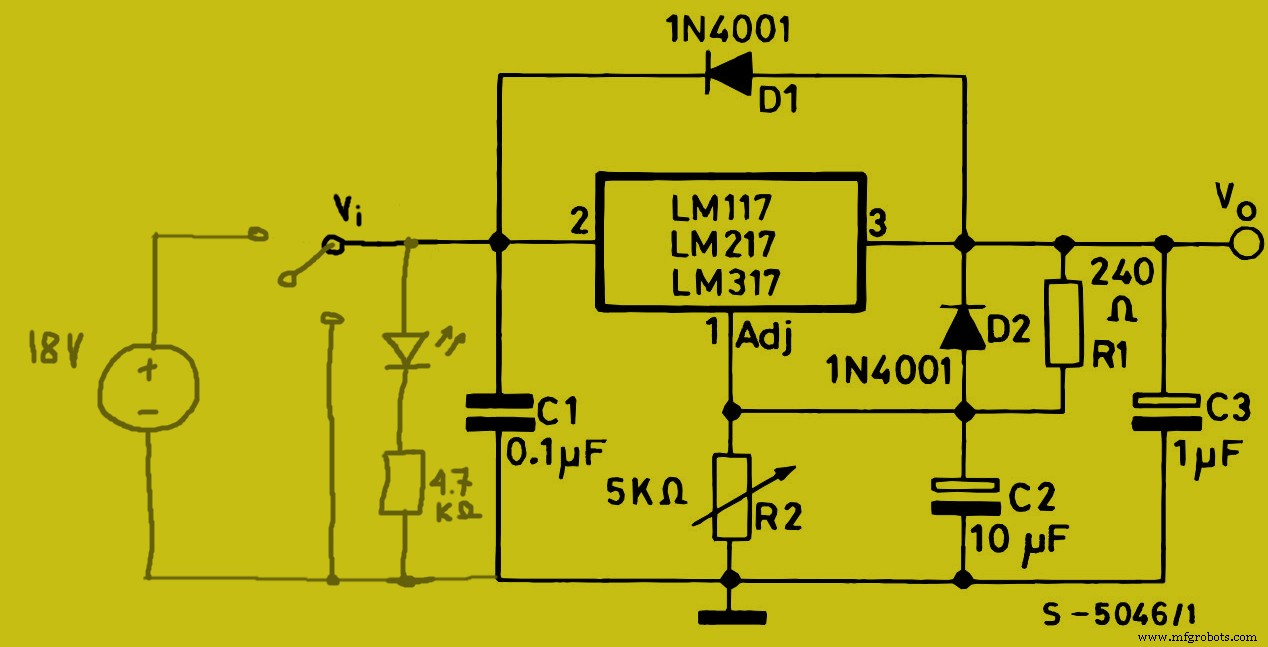

Eenvoudige aan-uit-spanningsindicator

Bron:Research Gate

De "aan-uit" batterij-indicator is een vrij eenvoudig LED-circuitproject voor beginners.

Vereiste componenten

• LED's (2)

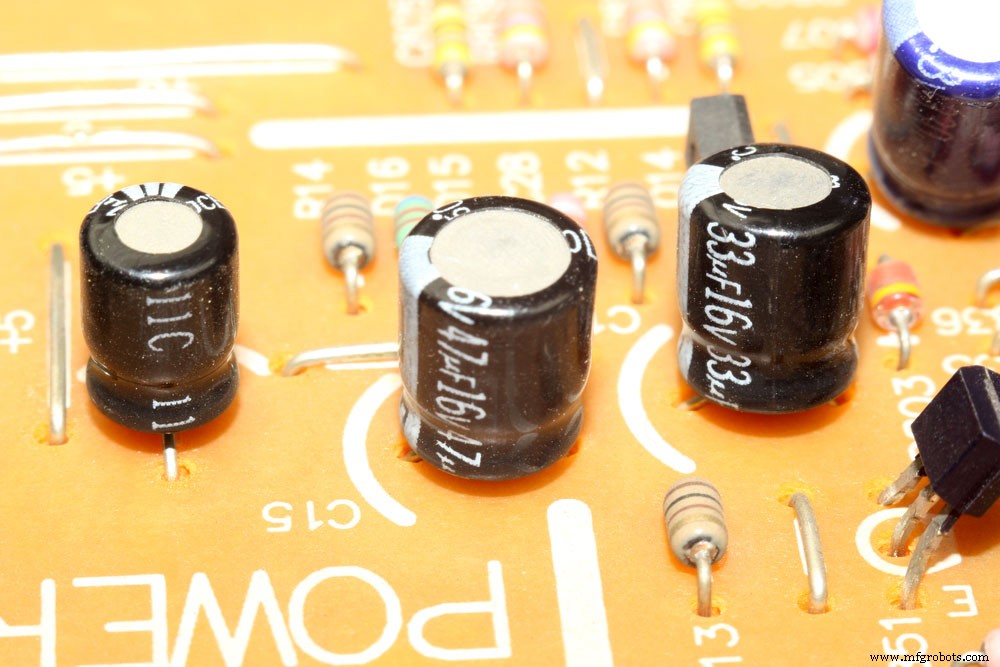

• 1000uF condensator
• SPDT-schakelaar (aan- en uitschakelaars)
• 9 volt batterij

Stappen

1. Sluit eerst de aan- en uitschakelaars aan op de 9 volt batterij.

2. Verbind vervolgens de twee LED's met de weerstand en condensator die respectievelijk aan de rechter- en linkerkant zijn aangesloten. Klik vervolgens op de "AAN" -schakelaar en de stroom komt onmiddellijk in het circuit. Hierdoor gaat LED2 uit en gaat LED1 even aan en uit. Als u op de "OFF"-schakelaar klikt, gaat LED1 uit en gaat LED2 even aan en uit.

Als je de indicator inschakelt, stroomt er stroom via de weerstand naar LED 1. Vervolgens gaat het indicatielampje even aan en uit terwijl de condensator begint op te laden. Wanneer de condensator volledig is opgeladen, gaat LED1 uit. Er gebeurt dus niets met LED1 vanwege de omgekeerde spanning.

3. Batterij automatisch uitgeschakeld/niveau-indicator voor 12 volt batterij

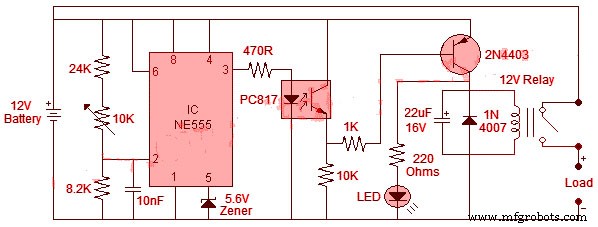

Automatische uitschakelindicator batterij

Bron:Research Gate

Hier laten we u zien hoe u een indicator voor het batterijcapaciteitsniveau kunt maken - met behulp van LM3914 IC. We laten u ook zien hoe u een essentiële functie aan uw huidige batterijlader kunt toevoegen. En hoe u de laadspanning kunt uitschakelen wanneer uw batterij volledig is opgeladen.

Vereiste componenten

• Spanningsregelaar LM3914 (U1)

• LED-lampjes (10)

• Weerstanden (5)

• condensatoren (2)

• 12CDC-relais (J1)
• Voltmeter (P1)
• 1N4001-diode (D1, D2)

• Invoer (CN1)
• Oplader (CN2)

Stappen

1. Maak een schematisch ontwerp. Het belangrijkste idee is om een ​​ontwerp van een batterijniveau-indicator te maken voordat de componenten worden gecombineerd.

2. Ontwerp je printplaat. Nadat u uw schematisch ontwerp hebt gemaakt, is de volgende stap om uw PCB-ontwerp te maken. U kunt er ook voor kiezen om uw PCB bij een gerenommeerde PCB-fabrikant te kopen.

3. Verzamel alle componenten en het benodigde gereedschap bij elkaar. Het zou dus helpen als je een soldeerdraad, een tang, een soldeerdraad en een multimeter in je gereedschapshal had, afgezien van de componenten.

3. Monteer al uw componenten op de printplaat - door ze op het bord te solderen. Zorg er tijdens het solderen voor dat u de LM3914 IC met de juiste kerfrichting installeert. Daarom is het ideaal om een ​​handige IC-houder te gebruiken die u gemakkelijk kunt vervangen, als deze beschadigd raakt.

4. Rond uw project af. Na de montage is het volgende dat u moet doen de 12v-batterij op het circuit aansluiten. Kalibreer vervolgens het apparaat op basis van de onder- en bovenspanningslimieten van de batterij. En dat bereik je door gebruik te maken van de twee variabele weerstanden. Nadat u de belasting aan de batterij hebt gekoppeld, controleert u het laadniveau en koppelt u het pakket los als uw batterij volledig is opgeladen.

Ook kunt u ervoor kiezen om een ​​relais aan te sluiten op de acculader. Op die manier wordt de voeding uitgeschakeld als de batterij maximaal is opgeladen. Het is dus een uitstekende laadcontrolefunctie die u aan dit project kunt toevoegen.

4. Hoe maak je een LED AC-spanningsindicatorcircuit

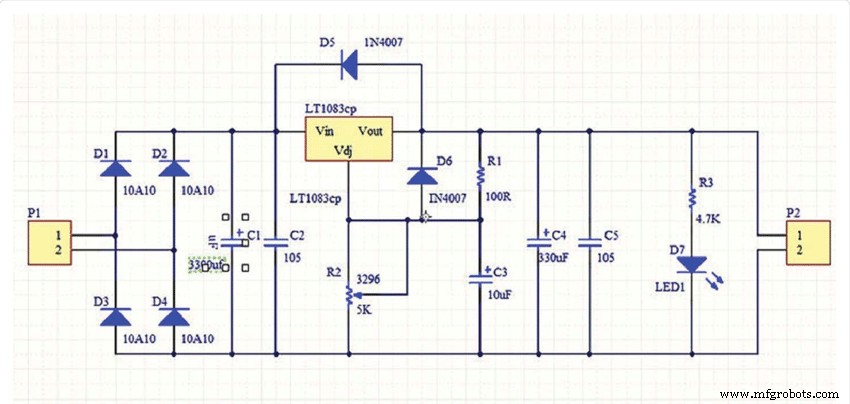

LED AC-netspanningsindicator

Bron:Research Gate ℅ Joni Welman Simatupang

In dit gedeelte wordt besproken hoe u een LED-wisselstroom-spanningsindicatorcircuit kunt maken. U kunt dit LED-wisselstroom-spanningsindicatorcircuit gebruiken om het spanningsniveau van 120V of 220V lichtnet thuis AC-ingang weer te geven.

Vereiste componenten

• Transformator (O – 6 Volt/500ma)
• Condensator (1000uf/25v)
• 1n4007 Diode (D1)
• Rode diffuse LED (5) (5 mm)
• Weerstanden (10) (1 K ¼ Watt, CFR)
• Transistoren (5) (Bc547)
• Voorinstelling (5) (47k lineair)
• 6” X 2” Bord voor algemeen gebruik
• Zenerdiode (5) (3 Volt / 400mw)

Stappen

1. Volg het bovenstaande schakelschema en rangschik alle benodigde componenten op een georganiseerde manier.

2. Sluit vervolgens de transformator met uw soldeerbout aan op het lichtnet. Combineer vervolgens de secundaire uitgang van de transformator met het negatieve punt van het circuit.

3. Monteer daarna de krokodillendraad/clip en soldeer het uiteinde van de draad aan de 1n4007-diode.

4. Het volgende ding is om de krokodillenklem te verbinden met de 3 Volt-uitgang van de transformator. Pas vervolgens de P1 aan totdat de LED1 begint te gloeien.

5. Verbind de clip met de 12, 9, 7,5 en 6 volt van de transformator. Pas vervolgens de resterende P5, P4, P3 en P2 aan zodat de geschikte LED's met verschillende spanningen gaan knipperen.

6. Last but not least, steek de 6 volt transformator in de printplaat. Schakel daarna de stroom in en de drie LED's gaan branden.

Waar het op neerkomt

Met de hier verkregen informatie over een LED-spanningsindicator kunt u ongetwijfeld uw doe-het-zelf-project bouwen. Kortom, je kunt ervoor kiezen om een ​​van de vier projecten te doen. Maar als je een beginner of een beginner bent, raden we je aan om te beginnen met de Easy On-off batterij-indicator met twee LED's.

Zorg er ten slotte voor dat u, voordat u met uw project begint, de hoogwaardige componenten krijgt, met name de PCB en LED's. Bij OurPCB produceren we stevige en betrouwbare PCB's en LED's die u kunt gebruiken voor uw LED-spanningsindicatorproject.
