Isd1820:een handleiding voor spraakrecorders

Heb je ooit een spraakopname willen maken, maar wist je niet waar te beginnen? De ISD1820 opnamemodule kan u in de goede richting leiden! Dat komt omdat het veel functies bevat om aan uw behoeften te voldoen, inclusief opnamemogelijkheden. U kunt deze module ook gebruiken voor veel verschillende toepassingen die automatisch een opname afspelen. Het kan bijvoorbeeld dienen als beveiligingssysteem, geluidsrecorder, enz., voor uw winkels wanneer een klant binnenkomt. Niet alleen dat, het is ook handig bij auto-ongelukken.

Bij WellPCB hebben we deze handleiding geschreven om u te helpen het apparaat een beetje beter te begrijpen. Dus laten we beginnen!

1. Pin Beschrijving van ISD1820 Recorder Module

We hebben een pin-outbeschrijving van het ISD1820-bord toegevoegd:

2.Kenmerken van isd1820

(Met het ISD1820-bord kun je 20 seconden lang audio opnemen.)

U kunt ook enkele van de onderstaande functies bekijken:

• Spanning bedrijfsbereik:2,4 V tot 5,5 V DC
• Stuurt 8 Ohm luidsprekers van 0,5 W aan via de audioversterker
• Uitgerust met een ingebouwde microfoon
• Dubbele bedrijfsmodi:stand-alone modus en microcontroller-gestuurde modus
• Automatische uitschakelmodus (stand-bymodus)
• Kan 20 seconden audio opnemen
• Drukknoppen voor afspelen.

3. ISD1820 recorder/afspeelmodule

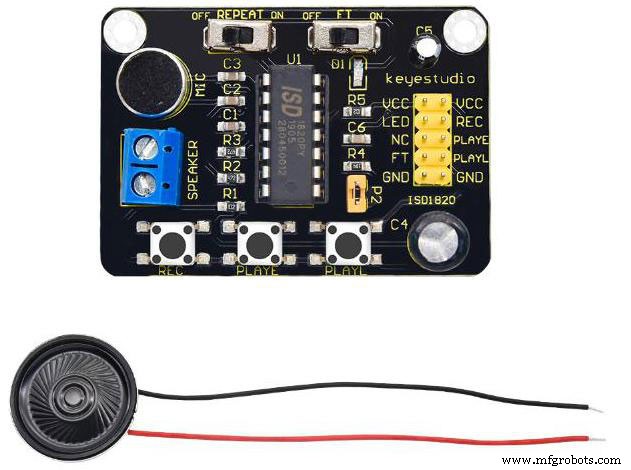

(Een voorbeeldafbeelding van het ISD1820-modulebord.)

Het ISD1820-bord dient als spraakrecorder en afspeelmodule. Het biedt opnamemogelijkheden voor meerdere segmenten. Bovendien kunnen gebruikers audio opnemen door de weerstand aan te passen. Over het algemeen beschikt deze module over Flash-geheugen. In dat geval bewaart het gegevens 100 jaar. Toch kunt u berichten heel lang opnemen/wissen. Dat komt omdat de levenscyclus tot 100.000 jaar duurt. Over het algemeen biedt deze voicerecorder-module een behoorlijke geluidskwaliteit.

4. Toepassingen

(U kunt de ISD1820 gebruiken als spraakrecorder.)

Enkele mogelijke toepassingen voor de ISD1820 voicerecorder zijn:

• Beveiligingssysteem
• Spraakrecorder
• Gesproken opnames van ongevallen
• Collision message recorder
• Audio afspelen op een microcontroller

5. Circuitprojecten met de ISD1820

We hebben ook drie circuitprojecten beschreven met betrekking tot het ISD1820-bord.

Detectiesysteem voor auto-ongelukken

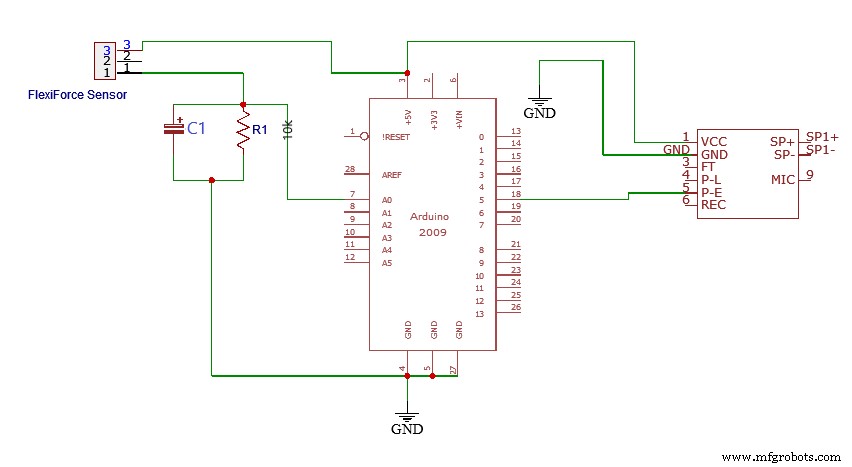

(Stroomschema van een detectiesysteem voor auto-ongelukken.)

Als u ooit een auto-ongeluk krijgt, kunt u een spraakbericht doorgeven aan iemand ver weg. Op die manier kunt u hen vertellen waar het ongeval heeft plaatsgevonden. Deze schakeling is gebaseerd op een FlexiForce-sensor, ook wel de krachtgevoelige weerstand genoemd. Zoals afgebeeld, wordt de kabel van de bovenste FlexiForce-sensor aangesloten op de 5V-pin van Arduino. Ondertussen is de 1 ^st . van de FlexiForce-sensor kabel wordt aangesloten op de 10k-weerstand. Vervolgens loopt een draad van het middengedeelte van de FlexiForce-sensor en wordt deze gekoppeld aan de analoge pin A0 samen met een 10k-weerstand. Ten slotte vormt een condensator van 47uF een verbinding parallel met de 10k-weerstand.

Arduino ISD1820 beveiligingssysteem

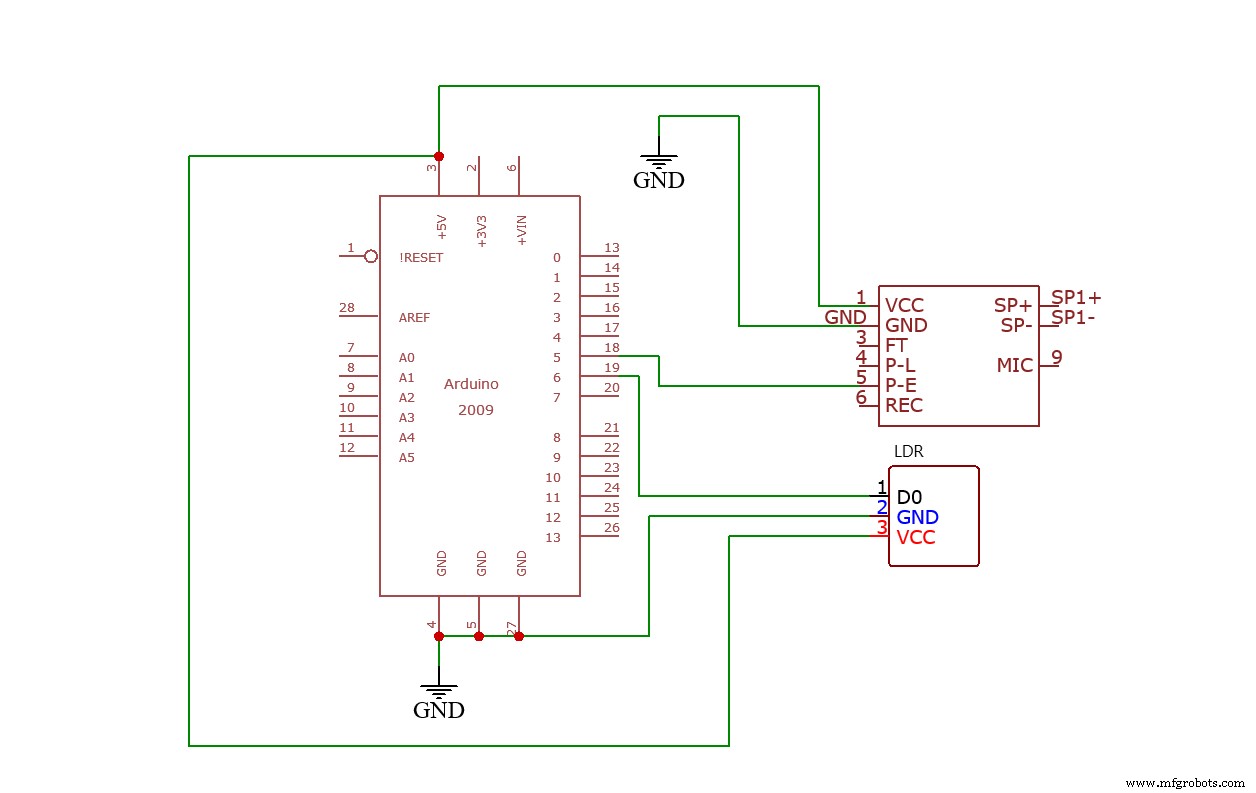

(Arduino ISD1820 beveiligingssysteem schakelschema.)

Een LDR-module maakt verbinding met het Arduino-bord. In dit geval maken de VCC- en GND-pinnen van de LDR verbinding met Arduino's 5V en aarde. Ondertussen vormt de D0-pin van de LDR een verbinding met pin zes op Arduino. Je kunt de LDR aanpassen via de variabele weerstand. Het project beschikt over een lasermodule, die voor de LDR zit. Dus als u dit licht uitschakelt, kan het de LDR niet bereiken. Daarom activeert dit de microcontroller om de opname af te spelen.

Gesproken berichtensysteem voor deuropening

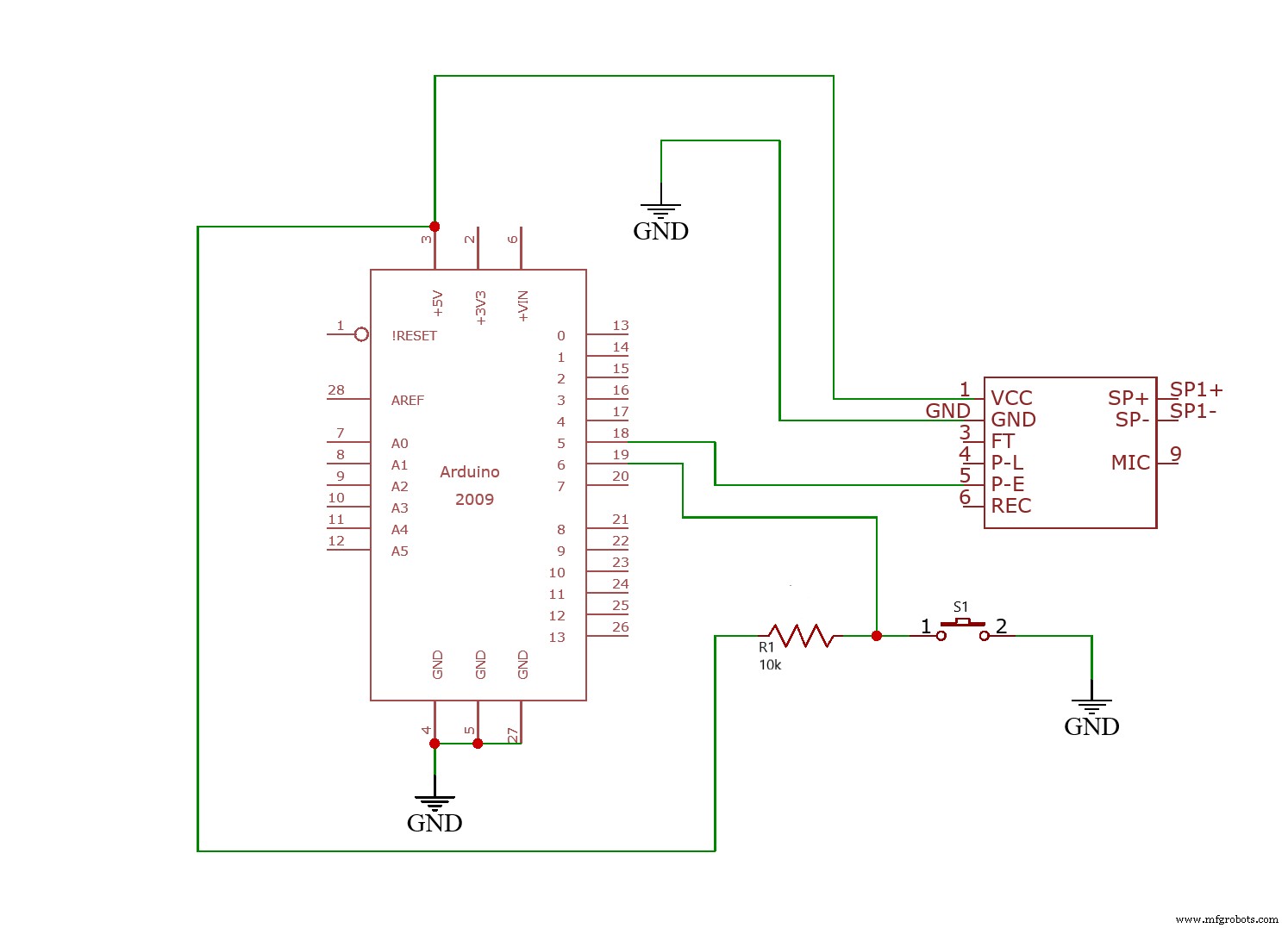

(Schakelschema voor gesproken berichtensysteem voor openen van de deur.)

U kunt dit circuit op verschillende locaties installeren, waaronder kantoren, winkelcentra, winkels, enz. Het speelt over het algemeen verschillende spraakopnameberichten af ​​wanneer iemand de kamer binnenkomt. Je kunt het ook gebruiken om een ​​pauzebericht voor een werknemer af te spelen.

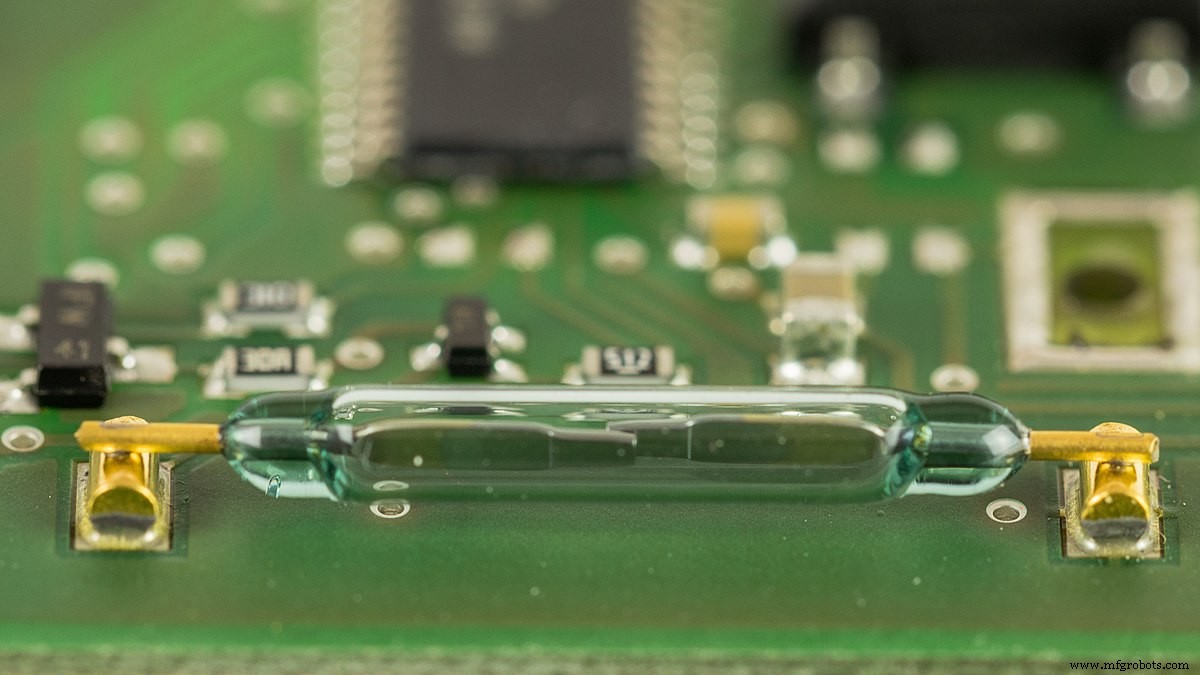

(een Reed-schakelaarsensor. Bron:Wikimedia Commons)

Het circuit is voorzien van een Reed-schakelaarsensor die in serie is verbonden met de 10k-weerstand. Zodra een deur sluit, maakt de GND verbinding met Arduino's pin 6. Nadat de deur is geopend, zal 5 volt verbinding maken met Arduino's pin 6.

Samenvatting

Over het algemeen biedt de ISD1820-spraakrecordermodule uitstekende mogelijkheden. Over het algemeen kunt u een spraakbericht van 20 seconden opnemen. In dat geval kunt u het in uw winkel installeren om klanten automatisch te verwelkomen. Deze toepassingen kunnen echter bepaalde componenten vereisen. U hoeft zich ook geen zorgen te maken over de levenscyclus van de gegevens. Dat komt omdat de ISD1820 is voorzien van een flashgeheugen dat audio tot 100 jaar opslaat. U kunt dus altijd hetzelfde bericht blijven weergeven als u dat wilt.

Heeft u vragen over de ISD1820 module? Voel je vrij om contact met ons op te nemen!
