PCB-componenten - 14 belangrijke tips voor het kiezen van PCB-componenten
Bij het kiezen van de juiste PCB-componenten die uw PCB-ontwerp tot bloei kunnen brengen. Er zijn enkele essentiële tips die u kritisch moet overwegen. Deze tips moeten tijdens het ontwerpproces worden overwogen om u een exotische PCB te laten afleiden die aan uw behoeften voldoet.
Meestal hebben ontwerpers die geen kennis nemen van deze tips spijt en zouden ze het ontwerpproces opnieuw moeten starten nadat ze verschillende componenten hebben verspild. Ongetwijfeld zullen de volgende tips u helpen een hoge PCB te bereiken die voldoet aan de specificaties en behoeften van uw klanten.
Kies componenten tijdens de ontwerpfase
De ontwerpfase van uw PCB moet de fase zijn waarin u uw PCB-componenten kiest, omdat uw ontwerp de juiste onderdelen bepaalt om uit de markt te selecteren. Op dezelfde manier zullen de ingrediënten die op de markt verkrijgbaar zijn ook van invloed zijn op uw PCB-ontwerp.
Kies daarom een ontwerp dat de hoogte en breedte weergeeft. Andere kenmerken van het onderdeel dat u wilt gebruiken. Deze componenten omvatten weerstanden, condensatoren, transistors en andere noodzakelijke componenten.
U kunt ervoor kiezen om een nieuwe ontwerpvereiste te creëren - compact ontwerp, op kracht gericht ontwerp of betaalbaar ontwerp - of u kunt kiezen uit uw eerdere ontwerpen. Als u deze tip volgt, krijgt u een hint over andere delen van de ontwerpfase, inclusief uw componentkeuze.
Denk na over beslissingen over de voetafdruk van componenten
Als PCB-ontwerper moet u voetafdrukken van PCB-componenten en landpatronen selecteren die zorgen voor stevige wortels voor de PCB-componenten. U moet ervoor zorgen dat u genoegen neemt met een afdruk die past bij het landontwerp. Zoals de datasheet laat zien, is het perfect wanneer je de numerieke toetsen gebruikt om een strategie te maken.
Een PCB-ontwerper die zich niet aan de datasheet houdt, heeft een hoge neiging om een onjuiste componentvoetafdruk te krijgen, wat kan leiden tot veel ontwerpfouten.
Gebruik goede aardingsmethoden
De massavlakken zijn essentiële onderdelen van de printplaat met componenten die veel bypass-condensatoren zouden moeten hebben. Na geschikt gemaakt door een geïntegreerde schakeling (IC) pin vaste condensator, zullen ze eenvoudige circuits mogelijk maken en ruimte creëren voor snelle prestaties.
We kunnen deze condensatoren niet negeren, dus je moet oppassen voor de grootte en frequenties. Zorg ervoor dat u prioriteit geeft aan goede aardingspraktijken tijdens uw PCB-ontwerpproces.

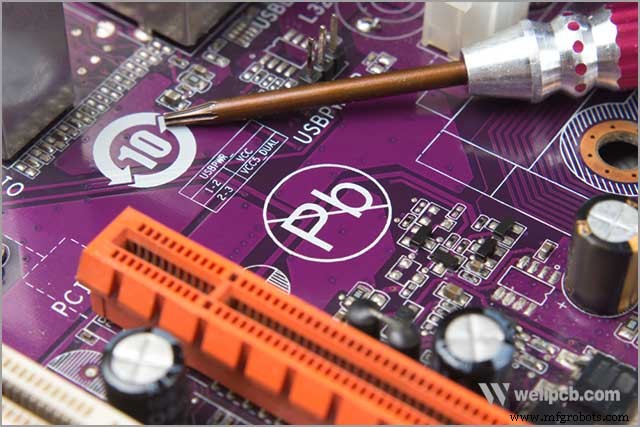

Scheid niet-loodvrije van loodvrije componenten
Bij het kiezen van een PCB-component is het essentieel om gedefinieerde loodvrije delen te scheiden van de niet-gedefinieerde om een loodvrije opstelling te garanderen. Indien niet gespecificeerd, is het van cruciaal belang om alle ingrediënten als loodvrij te labelen. Maar let op:dit is alleen goed als er geen alternatief is voor het loodhoudende soldeer in een bepaald project.
Een ontwerper mag deze wijziging niet maken zonder het bewustzijn van de klant, omdat er een variatie bestaat tussen loodvrij en niet-loodvrij. Het moederbord van het overheidsplatform moet bijvoorbeeld een loodsoldeerontwerp . gebruiken .
Voetafdrukken van virtuele onderdelen toewijzen
De virtuele delen bevatten grond- en stroomsignalen. We moeten deze virtuele onderdelen in overweging nemen tijdens het schematische constructieproces van de PCB-component. We kunnen het belang van de virtuele onderdelen tijdens het ontwerpen van PCB-componenten niet betwisten.
Krijg een beter inzicht in de virtuele onderdelen van uw PCB-assemblage wanneer u synchroniseert met de stuklijst (BOM) die is gemaakt door een lijst met virtuele elementen te verstrekken.
Het beste is om de virtuele PCB-onderdelen aan footprints te bevestigen en er functies aan toe te wijzen in overeenstemming met de stuklijst om een exotisch ontwerp aan de PCB te geven.
Zorg ervoor dat u over volledige stuklijstgegevens beschikt
Een ander ding om absolute aandacht aan te besteden, zijn de stuklijstgegevens. De stuklijstgegevens moeten volledig zijn. U kunt het stuklijstrapport volgen voor informatie. Daarna kunt u de informatie van de fabrikant over elk onderdeel bekijken en invullen voordat u doorgaat naar de PCB-ontwerpfase.
Een complete stuklijst kan PCB-leveranciers helpen sneller te werken en sommige problemen zo snel mogelijk op te lossen.
Referentie-aanduidingen sorteren
Het referentieteken (RD) maakt deel uit van de stuklijst, die het gebruik van elk PCB-onderdeel specificeert en hoe u het kunt vinden.
Het sorteren van de referentie-indicator is iets anders omdat het helpt om de inhoud van de stuklijst te ordenen. Om effectief met uw referentie-aanduidingen te werken, moet u proberen ze te nummeren voor een comfortabel mechanisme en overzicht.
Het betekent dat uw referentienummer moet overeenkomen met uw stuklijstgegevens en dat u er rekening mee moet houden voordat u PCB's ontwerpt.
Controleer reservepoorten
Om ervoor te zorgen dat het hele PCB-systeem effectief werkt, moet u elke extra barrière controleren. De andere deur is essentieel omdat je de ingang op het signaal wilt aansluiten om te fungeren als een onderdeel dat niet zweeft.
Om PCB-onafhankelijke functies te promoten, helpt elke reservepoort in de tekening om het bord te begrijpen en te beheren voor de teamleden. De componentsymbolen die zijn gemaakt voor PCB-lay-out en uiteindelijk over de printplaat zijn afgedrukt, zijn handig tijdens het monteren van de printplaat, moet correct worden geplaatst, vooral bij aansluiting op een niet-bedrade ingang.

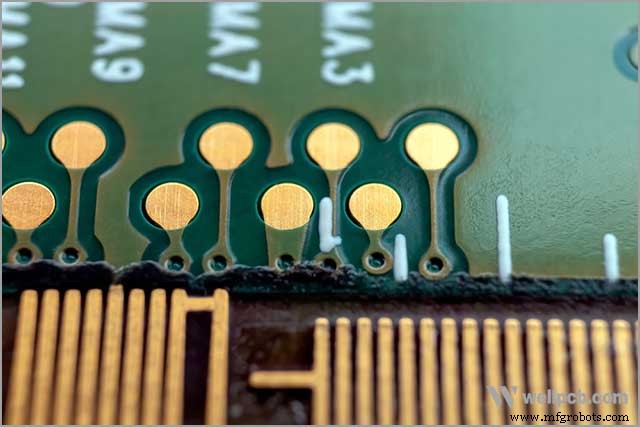

We moeten de pads vullen
Via-in-pads zijn gaten die zijn gereserveerd om een goede pasvorm voor de PCB-componenten te bieden en een perfecte connectiviteit tussen de verschillende elementen te garanderen.
De primaire functie van PCB Via is ervoor te zorgen dat er stroom beschikbaar is tussen alle verbindingen in de PCB. Ze zijn van essentieel belang om onderlinge inmenging te voorkomen die tot ernstige vernietiging zou kunnen leiden.
Een andere rol van Via is om ervoor te zorgen dat het soldeer niet gaat drijven bij het monteren van het hele samenstel, waardoor betrouwbaar solderen mogelijk wordt.
Eén pad voor één verbinding
De samenstelling van de PCB-componenten moet de één-pad-voor-één-verbindingsregel volgen voor een goede uitlijning tijdens het assemblageproces. Als er een combinatie van componenten op de pad zit, zoals condensatoren en weerstanden, moet je een andere pad maken.
Vermijd altijd het maken van pads die niet overeenkomen met de grootte van andere pads, omdat dit onevenwichtigheden in de soldeerverbinding vergemakkelijkt.
Misschien zou er contact zijn tussen het vliegtuig; vergeet niet om de pads te verduidelijken.
Overweeg de keuze van het componentenpakket
Het zou helpen als u de PCB . kiest componentenpakket om uw esthetische ontwerp aan te vullen en uw klanten te intrigeren. Dit is nog een essentiële tip die sommige PCB-ontwerpers niet volgen, en het werkt tegen hen.
Kies een componentenpakket dat een vleugje perfectie aan uw ontwerp kan toevoegen en het zal goed spreken over uw vaardigheid als PCB-ontwerper.
Het landontwerp komt overeen met de installatie van leads op een component
Het zou helpen als u een goed omlijnd landontwerppatroon zou gebruiken dat overeenkomt met de installatie van leads op elke PCB-component. Het geeft elke PCB-component automatisch een structuur die ruimte biedt voor de plaatsing van andere eigenschappen die nodig zijn om de PCB-configuratie te voltooien.
Voor een keer mogen PCB-ontwerpers niet voorbijgaan aan het belang van een landontwerp dat overeenkomt met de opstelling van leads die zich op het onderdeel bevinden.
Adres de levering van uw componenten
Het staat los van het ontwerpgedeelte, maar dit is een andere techniek om een PCB te maken met perfect gevormde componenten. En dit richt zich op de leveringsaspecten van het onderdeel. Volgens de stuklijst moeten de PCB-componenten in delen worden geleverd om de juiste organisatie van alle kits te garanderen.
Fabrikanten kunnen bijvoorbeeld per ongeluk niet nader genoemde materialen op de stuklijst noemen. Laten we zeggen een extra component van 20% toevoeging van 0201 1k ohm weerstanden. U mag, om welke reden dan ook, de ingrediënten niet mengen om onnodige hik te voorkomen. Verpak de extra onderdelen in plaats daarvan in een aparte zak met de juiste etikettering.
Het is essentieel om overeenstemming te bereiken met uw fabrikant over de beste manier om de componenten te transporteren. Het is bedoeld om enkele van de gebruikelijke problemen tijdens het leveringsproces te voorkomen.
PCB aan zowel de boven- als onderkant
U moet rekening houden met het huis dat de PCB zal hebben. Het gaat erom aandacht te besteden aan de PCB-hoogte, inclusief de boven- en onderkant, om aan het einde een adequate PCB af te leiden. Het omvat ook het begrijpen van de omtrek van de printplaat en hoe deze te structureren voor gemakkelijke mobiliteit en draagbaarheid.
Sommige PCB-componenten hebben ook hoogtebeperkingen, dus u moet ervoor zorgen dat uw componentkeuzes haalbaar zijn.
Samenvatting
De bovenstaande aanwijzingen zijn essentieel voor alle PCB-ontwerpers om in gedachten te houden om hun gewenste PCB's af te leiden met ongelooflijke componenten. Als u deze tips volgt, krijgt u een elegante PCB en krijgt u ook een PCB die aan uw behoeften of die van uw klanten voldoet.
Wat betreft de selectie van PCB-componenten, denk ik dat je veel kennis hebt. Wilt u meer lezen, dan kunt u contact opnemen met WellPCB. Wne heeft 10 jaar ervaring in de productie van PCB's, helpt u bij het oplossen van problemen en biedt kwaliteitsdiensten. Waar wacht je op? Alsjeblieft winkelen op printplaten, verschillende dingen kunnen je in de war brengen. Of je nu gaat voor een enkelzijdige print, een dubbelzijdige print of een ander type print, bij ons kun je terecht!
