8 manieren om de montagesnelheid van printplaten te optimaliseren

Als u helemaal klaar bent voor de montage van printplaten, is hier een belangrijke overweging:zorg ervoor dat deze goed is geoptimaliseerd voor snelheid. Hoe beter de snelheid van uw printplaat is, hoe mooier deze zal zijn in zijn prestaties. Hoe hoger de snelheid, hoe hoger de efficiëntie van het werk. Het heeft een uitstekende waarde voor de productie van PCB's. Als u geen manier heeft om de efficiëntie te verbeteren, kan dit ertoe leiden dat het product niet naar behoren levert.

Dus hoe kunt u uw PCB en assemblage optimaliseren? Hier doen we acht suggesties， Laten we eens kijken.

Plan ruim van tevoren

De beste manier om uw PCB-assemblage te optimaliseren is door te plannen. U moet duidelijk zijn over uw eisen. Van het bepalen van de doelsignaalsnelheid tot het analyseren van de vereisten in termen van gevoelige signalen, materiaalvereisten, Wait-alles moet veilig worden bewaard.

Gedetailleerde documenten helpen leveranciers om sneller montageplannen te maken en benodigde materialen aan te schaffen. Snelle en nauwkeurige voorbereiding zal uw montage-efficiëntie versnellen.

Om de zaken verder georganiseerd te houden en de beste kant-en-klare PCB-assemblage te garanderen, moet u vanaf het begin alle punten noteren om uw vereisten duidelijk te maken.

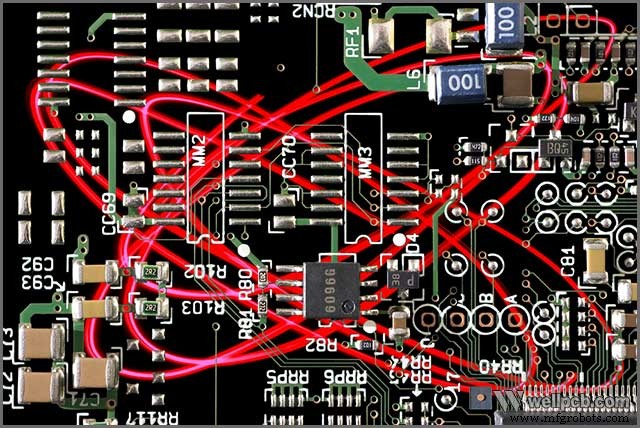

Schema gerelateerde ontwerptechnieken/bedrading (minimaliseer routering en andere problemen)

Om een ​​snelle PCB-montage te garanderen, is het essentieel om te focussen op schematische diagrammen. Het ontwerpen van een schematisch diagram helpt de precieze en nauwkeurige weergave van de circuitstroom en helpt de ingenieurs die aan het bord werken.

Het schematische diagram geeft een duidelijk overzicht van de benodigde componenten, kloklijnen, hoe differentiële paarroutering en andere soortgelijke termen. En andere gerelateerde aspecten. Al deze handige informatie rust ingenieurs beter uit en helpt hen bij het bepalen van de juiste lay-out om een ​​high-speed PCB te realiseren.

Duidelijke print lay-out die u aan de leverancier kunt aanleveren. Wanneer de PCB-leverancier een duidelijk PCB-lay-outschema krijgt, kan hij efficiënter een productieplan maken. DE chaotische PCB-lay-out zorgt ervoor dat het beeld onduidelijk is en de structuur ingewikkeld, en het zal enige tijd duren om te analyseren. De PCB-ontwerper is in het begin essentieel. Het zou helpen als u een geluidsontwerper had en snel met uw PCB-leverancier communiceert.

Al met al is het niet verkeerd om te zeggen dat het schematisch ontwerpen van uw PCB de eerste stap is die de basis legt voor een high-speed PCB-ontwerp.

Materiaal- en stapelvereisten

U zult het met ons eens zijn dat de prestaties van uw PCB voor een groot deel afhankelijk zijn van de plaatmaterialen en stapelvereisten. Dat wil zeggen, en als je een high-speed board wilt realiseren, moet je gebruik maken van gespecialiseerde materialen en overstappen op de standaard PCB-processen.

Sommige van de materialen die u in handen moet krijgen, waaronder Rogers en FR-4. Naast het kiezen van specifieke dingen, spelen ze een cruciale rol, zelfs in gestapelde structuren.

De beste werkwijzen met betrekking tot stapelen zijn onder meer het sturen van hogesnelheidssignalen op de binnenste lagen tussen vlakken, het positioneren van een vlakke laag naast een signaallaag, het gebruik van meerdere grondvlakken in op elkaar gestapelde lagen, en dergelijke. Al deze praktijken kunnen de snelheid van uw PCB merkbaar optimaliseren. Ook kunnen nauwkeurige en ongecompliceerde materiaalvereisten snel PCB-assemblage realiseren.

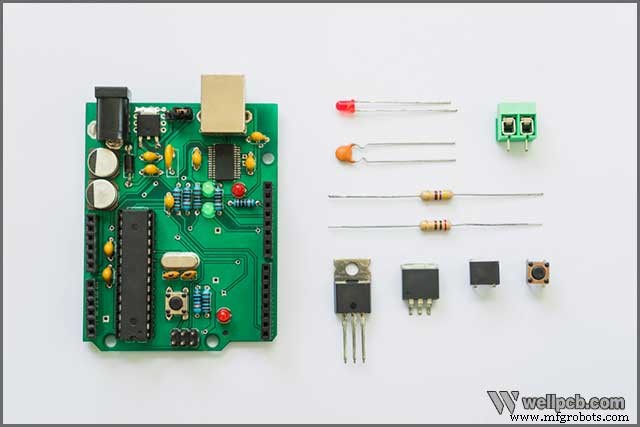

Kiezen en plaatsen van componenten

Nog een best practice waaraan u zich moet houden bij het ontwerpen en monteren van uw PCB. Volg de beproefde strategieën met betrekking tot high-speed PCB's in plaats van het wiel opnieuw uit te vinden. Enkele van de beste praktijken als het gaat om het plaatsen van uw componenten, zijn onder meer om ze op kritieke stroomlocaties te plaatsen of om afzonderlijke circuits zo te rangschikken dat dit bijdraagt ​​aan de algehele snelheid van de baan.

Voordat u de PCB monteert, moet u het BOM-bestand controleren om er zeker van te zijn dat elke stap correct is. We moeten ervoor zorgen dat de productie van de printplaat consistent is met het stuklijstbestand om herbewerking te voorkomen. Bespaar tijd en voer de klus efficiënt uit.

Manieren vinden om de tijdslimiet voor inkoopcomponenten te verkorten

Het is essentieel om op het juiste moment de juiste componenten aan te schaffen die aan de meeste van uw vereisten kunnen voldoen. Zoek naar fabrikanten die u binnen een dag een nauwkeurige offerte kunnen bezorgen en het volledige turnkey-proces binnen 3 tot 5 werkdagen kunnen uitvoeren.

U kunt het stuklijstbestand enkele dagen van tevoren naar uw PCB-leverancier sturen. Sommige leveranciers kunnen one-stop-services bieden, waaronder de aankoop van materialen. De materialen die u nodig heeft, kunnen aan hen worden geleverd, die kunnen worden gebruikt als PCB-assemblage, waarbij documenten vooraf worden voorbereid.

Om ervoor te zorgen dat uw PCB op de juiste manier is geoptimaliseerd voor snelheid, moet u ervoor zorgen dat u de componenten koopt van gerenommeerde leveranciers in de branche.

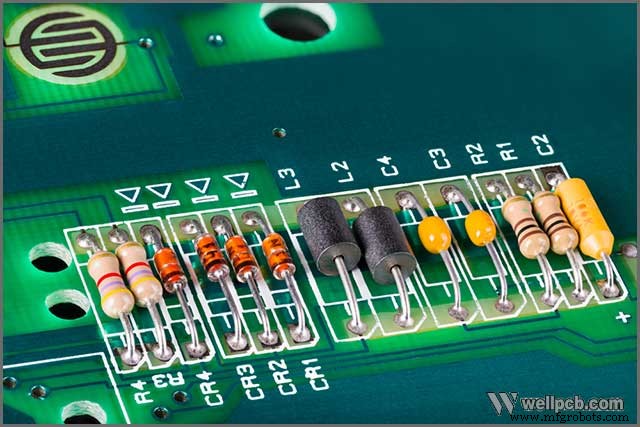

Grootte pad en pin

De keuze van de pad- en pingrootte is van invloed op de snelheid van de PCB-assemblage en de snelheid van de printplaatfunctie. Je moet hier dus speciale aandacht aan besteden.

De grootte van de pad en de pin en hoe deze te installeren. Bij het ontwerpen van een PCB dient u uitvoerig met uw PCB-ontwerper te communiceren. Onder dezelfde omstandigheden, als u dezelfde functies kunt produceren, kunnen we de eenvoudigste kiezen. Het kan latere PCB-assemblage helpen en sneller gaan. De complexe grootte van de pad en de pin zal de esthetiek en de snelheid van de PCB-assemblage beïnvloeden.

Ontwerptips：

Hoewel de standaard PCB-praktijk u zou kunnen aanraden om voor grotere pads te gaan, is dit iets waar u zich van moet onthouden als u high-speed circuits ontwikkelt. Het wordt ten zeerste aanbevolen om de padgrootte te beperken tot 0-5% van de grootte van de componentpin. Het zal meer ruimte bieden om andere differentiële paren zoals geïntegreerde schakelingen en FPGA's te plaatsen. Al deze helpen bij een goede optimalisatie van de snelheid van het bord.

Samenwerkingsproblemen bij het productieproces

Om een ​​snelle PCB-assemblage mogelijk te maken, is het essentieel om op de juiste manier samen te werken. De persoon die aan het schema werkt, is misschien niet degene die aan het monteren is. Het is dus noodzakelijk om goed te communiceren binnen het team en ervoor te zorgen dat alles op de hoogte blijft.

Zorg er bij uw PCB-leverancier voor dat de contactgegevens vrij zijn, zodat u bij vragen tijdig contact met hen kunt opnemen. Leveranciers zijn direct verbonden met de productielocatie, dus de efficiënte montage van de printplaat kan niet los worden gezien van de tijdige communicatie tussen ons, wat erg belangrijk is. Als u bijvoorbeeld tijdelijk van materiaal moet wisselen, informeer dan tijdig uw PCB-leverancier om de wijzigingen zo snel en efficiënt als u wilt door te voeren. Voorkom herbewerking nadat de PCB-assemblage is voltooid.

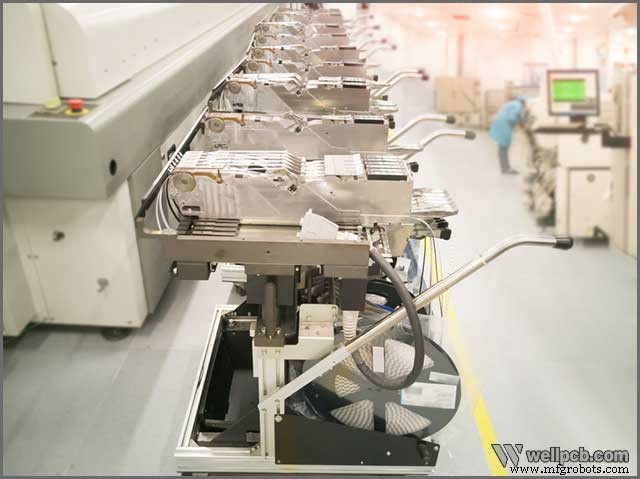

Kiezen voor middelgrote en grootschalige fabrieken kan de efficiëntie van de assemblagelijn garanderen.

Uiteindelijk hangt de snelheid van PCB-assemblage af van het kiezen van de juiste fabriek. Idealiter zou het helpen als je zou kiezen voor middelgrote en grote fabrieken om maximale efficiëntie te garanderen.

Professioneel personeel in elke afdeling van de fabriek Dit zorgt ervoor dat u de efficiëntie niet verliest door niet-professionele Verder. Vaker wel dan niet hebben grote productie-eenheden een speciale gespecialiseerde afdeling voor elk proces. Het bevestigt ongetwijfeld volledige professionaliteit en efficiëntie.

U kunt er zeker van zijn dat niet alleen de prestaties van de printplaat worden geoptimaliseerd, maar ook zonder vertraging ontworpen en gemonteerd worden volgens het voorgeschreven tijdsbestek. Het is essentieel, vooral als je andere processen hebt die afhankelijk zijn van PCB-assemblage.

Conclusie

Door de bovenstaande stappen te volgen, kunt u de PCB-assemblage optimaliseren voor prestaties en snelheid. Er moet aandacht worden besteed aan het plannen, het gebruik van de juiste materialen en het toepassen van de juiste stapeltechnieken. De juiste pad- en pingrootte spelen ook een cruciale rol bij het bepalen van de snelheid van de PCB.
