Hoe een AFCI-onderbreker te bedraden? Bedrading van de stroomonderbreker van de boogfout

Eenfasige, enkelpolige en tweepolige AFCI-stroomonderbrekerbedrading installeren

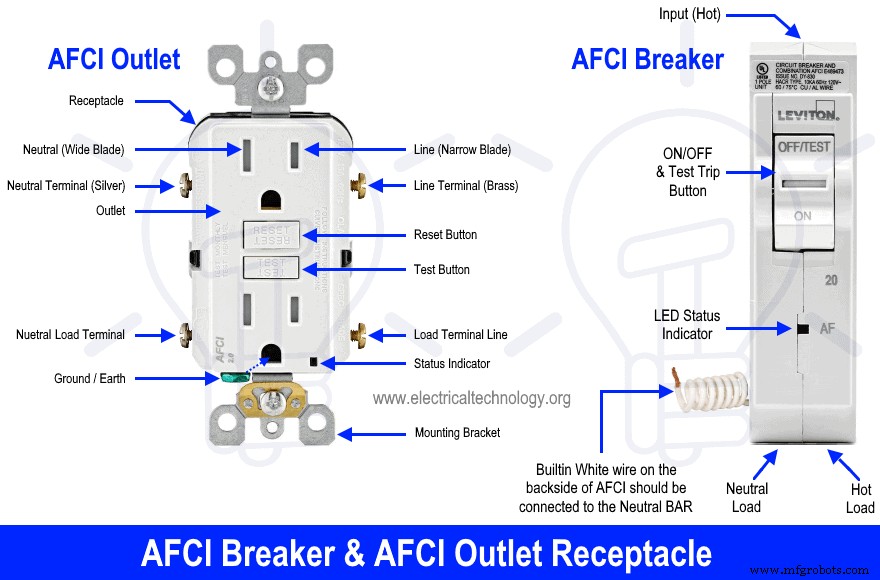

Wat is AFCI Breaker?

AFCI is de korte versie van "Arc Fault Circuit Interrupter ” en ook bekend als AFDD "Boogfoutdetectorapparaat ” of gewoon Boogfoutbreker .

Arc Fault Circuit Interrupter (AFCI) is een beveiligingsapparaat dat de elektrische boog in het circuit detecteert en het circuit automatisch verbreekt (stroomonderbreking) om elektrische brand te voorkomen.

De gewone stroomonderbreker zal niet zo snel detecteren en werken tijdens de beginfase van het produceren van een boog in het circuit. Omdat deze normale stroomonderbrekers alleen reageren op een bepaalde hoeveelheid warmte, niet op snelle pieken, wordt daarom AFCI gebruikt om elektrische brand in het circuit te voorkomen.

De NEC (National Electrical Code) van 2017 vereist nu de AFCI-bescherming in bijna alle nieuwbouw, zoals slaapkamers, woonkamers, eetkamers, familiekamers, keuken, bibliotheken, kasten, bibliotheken, wasruimten, holen en andere soortgelijke ruimtes in een woonwijk. Kortom, alle enkelfasige 120V, 15A en 20A vertakte circuits en stopcontacten die stroom leveren, moeten worden beschermd door Arc Fault Circuit Interrupter-onderbrekers.

Volgens 2014 NEC, OBC (Outlet Branch Circuit ) AFCI-onderbreker of AFCI-contactdoos / stopcontact kan worden gebruikt om het circuit onder verschillende geleiding te beschermen. De OBC AFCI stroomonderbreker en stopcontact zullen bescherming bieden tegen zowel serie (in enkele draad) als parallelle (tussen twee draden) bogen. Bovendien heb je het verschil tussen GFCI en AFCI in het vorige bericht kunnen lezen.

Houd er rekening mee dat GFCI de AFCI niet zal storen, d.w.z. een aardlekschakelaar kan stroomafwaarts van de boogfoutcircuitonderbreker worden gebruikt en geïnstalleerd. Kortom, GFCI's kunnen worden bedraad met AFCI's in een circuit. Bovendien beschermt GFCI tegen elektrische schokken als gevolg van aardlekstromen terwijl AFCI beschermt tegen elektrische branden in de circuits als gevolg van elektrische bogen .

• Gerelateerde post:Hoe een aardlekschakelaar bedraden? 1, 2, 3 &4 polen GFCI's Bedrading

Nu gaan we leren hoe we een enkelpolige en tweepolige aardlekschakelaar in huis kunnen bedraden en installeren.

Bekabeling van een enkelpolige AFCI-stroomonderbreker

De volgende bedrading laat zien dat twee stopcontacten zijn bedraad en beveiligd via een enkelfasige enkelpolige AFCI-stroomonderbreker.

Zoals in de afbeelding te zien is, is de ingebouwde witte draad aan de achterkant van de stroomonderbreker van de boogfoutstroomonderbreker rechtstreeks aangesloten op de neutrale stroomrail in het moederbord. Houd er rekening mee dat de AFCI niet zal werken en het circuit zal beschermen als we de witte draad niet hebben aangesloten op de inkomende neutrale balk in het hoofdverdeelbord.

De lijn (Hot, Live of Phase) is rechtstreeks aangesloten op de AFCI-ingang van de hoofdvoeding. De klemmen voor de lagere belasting, d.w.z. Heet en Neutraal, zijn aangesloten op de Lijn- en Neutrale klemmen van beide standaarduitgangen. De aardingsdraad is ook aangesloten vanaf de aardingsrail naar de aardingsklemmen van de contactdozen, zoals weergegeven in afb.

De geïllustreerde bedrading beschermt de enkelfasige 120V, 15 ampère stopcontacten tegen boogstoringen door een AFCI-circuitbeker van 30 ampère. Gebruik voor een circuit van 15 ampère een draad van 14 gauge, terwijl u voor een circuit van 20 ampère een draadmaat van 12 # kunt gebruiken.

Dezelfde bedrading kan worden gedaan voor 230V, 13A-circuits met de juiste draaddikte, de juiste stroomonderbrekerclassificatie en geschikte classificatie van schakelaars en stopcontacten.

Speciale opmerkingen:

• Om valse uitschakelingen te voorkomen, mag u geen AFCI, GFCI, GFPE installeren en bedraden (Aardfoutbeveiliging van apparatuur ) of Combo van beide AFCI/GFCI-stroomonderbrekers op gedeelde neutrale draad met andere circuits.
• OBC AFCI (Outlet Branch Circuit Arc Fault Circuit Interrupter) kan worden gebruikt op alle soorten elektrische bedradingsinstallaties voor zowel serie- als parallelle boogdoving.
• Het is niet nodig om AFCI-beveiligingsapparaten toe te voegen aan circuituitbreidingen van minder dan 6′.
• Een speciaal apparaat als combinatie van AFCI/GFCI kan worden gebruikt voor zowel aardlek-lekstromen als boogbescherming.

Gerelateerde post: Hoe sluit ik een aardlekschakelaar aan? - GFCI-bedradingsschema's

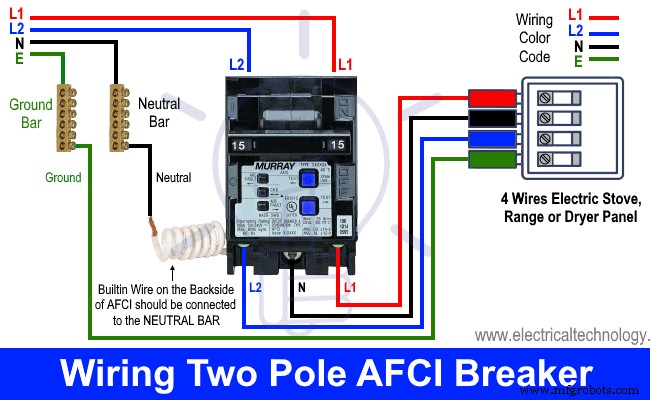

Een tweepolige AFCI-stroomonderbreker bedraden

De volgende bedrading laat zien dat een elektrisch fornuis, fornuis of droger is bedraad en beveiligd via een tweepolige AFCI-stroomonderbreker.

Omdat er geen nuldraad nodig is in een eenfasige 240V-voeding, maar sommige 240V eenfasige apparaten moeten ook met de nuldraad worden bedraad, zoals een bubbelbad en een droger enz. De bedrading moet worden gevolgd door de handleiding van de fabrikant en een bevoegde elektricien.

In dit vierdraads AFCI-bedradingsschema, twee lijnen als L₁ en L₂ is aangesloten op de ingangsklemmen van de AFCI-schakelaar en de ingebouwde witte is aangesloten op de neutrale rail in de netvoeding.

De drie laadaansluitingen van de AFCI-schakelaar zijn rechtstreeks verbonden met het schakelpaneel van de elektrische kookplaat volgens de volgorde Lijn 1 (Rood), Neutraal (Zwart in het midden) en Lijn 2 (Blauw). De aarde/aarddraad (als groen) is aangesloten op de aardklem vanaf de aardrail. Op deze manier is het aangesloten apparaat AFCI-beveiligd.

• Gerelateerde post:GFCI-comboschakelaar en -uitgang bedraden - GFCI-schakelaar / stopcontact-bedradingsschema's

Algemeen  Voorzorgsmaatregelen

• Schakel de hoofdstroomonderbreker uit om ervoor te zorgen dat de voeding is UITGESCHAKELD voordat u een GFCI-stopcontact bedraden.
• Gebruik de juiste spanning en ampère van de schakelaar met de juiste draadmaat en MCB met de juiste maat volgens de belastingsclassificatie.
• Gebruik de juiste polariteit, d.w.z. controleer de laad- en lijnaansluitingen tijdens het installeren van een GFCI voor bescherming. Met andere woorden, sluit de draden aan op de juiste kant van het stopcontact voor een goede werking.
• Regelmatig onderhoud, controle en testen wordt aanbevolen terwijl u de draagbare GFCI test voor elke operatie.
• Neem contact op met de geautoriseerde en erkende elektricien voor de installatie van de aardlekschakelaar als u niet zeker bent van de bedradingsschema's.
• We hebben alleen ter illustratie rood gebruikt voor warm of lijn 1, blauw voor lijn 2, zwart voor neutraal en groen voor aarde. Volg de kleurcodes van uw eigen gebiedsbedrading volgens NEC, IEC enz.
• De auteur is niet aansprakelijk voor enig verlies, letsel of schade als gevolg van de weergave of het gebruik van deze informatie of als u een circuit in een verkeerd formaat probeert. Dus alsjeblieft! Wees voorzichtig, want het draait allemaal om elektriciteit en elektriciteit is te gevaarlijk.
