Hoe vindt u de juiste maat stroomonderbreker? Breaker Calculator &Voorbeelden

Hoe de grootte van de stroomonderbreker berekenen? Breaker Size Calculator met opgeloste voorbeelden

Volgens NEC (National Electric Code), IEC (International Electrotechnical Commission) en IEEE (Institute of Electrical and Electronics Engineers), een stroomonderbreker van het juiste formaat is een must voor alle elektrische circuits, d.w.z. bedrading in woningen en industriële of commerciële installaties om elektrocutie, gevaarlijke brand en bescherming van de aangesloten elektrische apparatuur en apparaten te voorkomen.

Voor maximale veiligheid en betrouwbare werking van de elektrische machines, wordt het aanbevolen om de juiste en geschikte grootte van de stroomonderbreker te gebruiken in overeenstemming met de stroom die er doorheen vloeit. Als we geen stroomonderbreker van de juiste grootte gebruiken.

• Gerelateerde post:hoe vindt u de geschikte kabel- en draadmaat? – Opgeloste voorbeelden

In het geval van een andere (grote of kleinere) stroomonderbreker in plaats van een stroomonderbreker van het juiste formaat, kunnen het circuit, de kabels en de draad, zelfs het aangesloten apparaat, warm worden of in geval van kortsluiting, het kan gaan roken en branden. Daarom is een stroomonderbreker van het juiste formaat nodig voor een soepele werking.

In dit bericht zullen we laten zien hoe u een stroomonderbreker van de juiste maat kiest voor de installatie en het ontwerp van elektrische bedrading met gerelateerd spanningsniveau, wattagegebruik en verschil in % tot de circuitbelasting en stroomcapaciteit van de CB.

• Verwante berichten:verschil tussen MCB, MCCB, ELCB &RCB, RCD of RCCB stroomonderbrekers

Wat is een stroomonderbreker?

Een stroomonderbreker (CB) is een controle- en beveiligingsapparaat dat:

• Bedien (maak of verbreek) een circuit handmatig of op afstand onder normale omstandigheden en bij storingen.
• Breek een circuit automatisch onder foutcondities (zoals overstroom, kortsluiting, enz.).

Een stroomonderbreker wordt gebruikt voor het schakelmechanisme en de beveiliging van het systeem

Een stroomonderbreker is zowel een schakel- als een beveiligingsapparaat dat wordt gebruikt voor AAN/UIT-werking van het circuit en om elektrische schokken te voorkomen. Voor een nauwkeurige werking en bescherming worden zelfs complexe ontwerpen gebruikt met stroomonderbrekers zoals zekeringen, relais, schakelaars, aarding en aarding enz.

• Gerelateerde post: Belangrijkste verschil tussen zekering en stroomonderbreker

Hoe werkt een stroomonderbreker?

In normale omstandigheden, wanneer de stroomwaarde van het circuit lager is dan de stroomonderbreker, is de werking van het circuit normaal en kan deze worden gewijzigd door handmatige bediening. In het geval van een storing of kortsluiting wanneer de waarde van de stroom de stroom van de stroomonderbreker overschrijdt, zal deze automatisch uitschakelen, d.w.z. het circuit van de hoofdvoeding verbreken.

Een stroomonderbreker van 30 ampère schakelt bijvoorbeeld uit bij 30 ampère, ongeacht of deze continu of niet-continu wordt belast. Daarom moeten we een 20-25% hogere stroomsterkte kiezen voor de stroomonderbreker dan de vloeistroom in de kabels en draden naar het aangesloten apparaat.

Als we een stroomonderbreker van 100 A gebruiken voor een circuit van 30 A, zal het het circuit niet beschermen tegen foutstromen en kan het apparaat verbranden en beschadigen, aangezien een stroom van meer dan 30 ampère de stroom niet zal uitschakelen. zekering. Kortom, we moeten de juiste grootte van de stroomonderbreker gebruiken volgens het apparaat, d.w.z. de CB-stroom mag niet lager of hoogste zijn, maar 125% van de stroom van het circuit.

Rekenmachine grootte stroomonderbreker

De volgende rekenmachine voor het berekenen van de stroomonderbreker toont het verschil in % met de belasting, het spanningsniveau in verschillende landen en de exacte grootte van de stroomonderbreker in ampère.

Verwante rekenmachines:

• Draad- en kabelafmetingencalculator in AWG
• Rekenmachine elektrische draad en kabel (koper en aluminium)

Berekening van de grootte van de stroomonderbreker voor eenfasige voeding

Om de juiste grootte van de stroomonderbreker voor enkelfasige voeding te bepalen, hangt dit af van meerdere factoren, zoals het type belasting, het kabelmateriaal en de omgevingstemperatuur, enz.

De algemene vuistregel is dat de grootte van de stroomonderbreker 125% moet zijn van de capaciteit van kabel en draad of het circuit dat moet worden beschermd door de CB. Laten we eens kijken naar de volgende opgeloste voorbeelden:

Voorbeeld 1:

Stel dat er een draad van 12 gauge wordt gebruikt voor een verlichtingscircuit van 20 ampère met een eenfasige voeding van 120 V. Wat is de beste grootte van de stroomonderbreker voor dat 20 A-circuit?

Oplossing:

Stroomstroom:12A

Grootte stroomonderbreker:?

CB-grootte moet 125% van de circuitstroom zijn.

=125% x 20A

=1,25 x 20A

Grootte stroomonderbreker =25A

Voorbeeld 2:

Wat is de juiste grootte van de stroomonderbreker voor 2000W, enkelfasige 120V voeding?

Oplossing:

• Belasting:2000W
• Spanning:120V (eenfasig)

Stroomstroom:

Volgens de wet van ohm,

• I =P / V
• I =2000W / 120V
• I =16,66 A.

Grootte stroomonderbreker:

Vermenigvuldig eenvoudig 1,2 of 1,25 met de belastingsstroom.

1,2 x 16,66 A

Afmeting stroomonderbreker =20 A

Voorbeeld 3:

Wat is de geschikte grootte van een stroomonderbreker voor een enkelfasig circuit van 230 V, 1840 kW?

Oplossing:

• Stroom =Vermogen / Spanning
• I =1840W / 230V
• I =8A

De minimale classificatie van een stroomonderbreker moet 8A zijn.

De aanbevolen grootte van de stroomonderbreker moet zijn

=8A x 1,25

=10

• Gerelateerde post: Slimme wifi-stroomonderbreker – constructie, installatie en werking

Berekening van de grootte van de stroomonderbreker voor driefasige voeding

Om de grootte van de stroomonderbreker voor driefasige voedingsspanning te vinden, moeten we het exacte soort belasting weten, aangezien er veel factoren zijn die de belastingsstroom beïnvloeden. Met andere woorden, dezelfde regel is niet van toepassing op de verschillende soorten belastingen, d.w.z. lichte, motorische, inductieve of capacitieve belasting, aangezien de motor aanvankelijk een zeer hoge stroom verbruikt tijdens het startproces, evenals de betrokkenheid van de arbeidsfactor. Voor residentieel gebruik kunnen we dezelfde formule als hierboven volgen voor enkelfasige met de √3 (1,732) vanwege de driefasige vermogensformule.

Goed om te weten:voor dezelfde belasting is de grootte van de stroomonderbreker in drie fasen kleiner dan de grootte van de stroomonderbreker die wordt gebruikt in enkelfasige wisselstroomcircuits.

Laten we als volgt de juiste grootte van de stroomonderbreker voor driefasige circuits vinden.

Voorbeeld 1: Welk formaat stroomonderbreker is nodig voor 6.5kW, driefasige 480V belasting?

Oplossing:

Vermogen in drie fasen:P =V x I x √3

Huidige:P / V x √3

• I =6,5 kW / (480 V x 1,732)   … (√3 =1,732)
• I =6.5kW / 831.36
• I =7.82A

De aanbevolen grootte van de stroomonderbreker is

1,25 x 7,82A = 9,77A

De volgende standaard voor stroomonderbrekers is 10A .

Voorbeeld 2: Vindt u de juiste maat CB voor 3-fasen 415V, 17kW belasting?

Oplossing:

• Stroom =Vermogen / (Spanning x √3)
• I =17000W / (415V x 1,732)
• I =23.65A

Aanbevolen grootte van stroomonderbreker:1,25 x 23,65 A =29,5 A . De volgende dichtstbijzijnde waarde is 30A .

• Verwante post:verschil tussen stroomonderbreker en isolator/scheider

Berekening van de grootte van de stroomonderbreker voor continue en niet-controversiële belasting

Omdat stroomonderbrekers (CB's) en overstroombeveiligingsapparaten (OCPD) zijn ontworpen voor 100% nominale stroom, d.w.z. een stroomonderbreker van 30 A kan veilig de exacte 30 A stroom dragen, maar NEC suggereert 80% als een veilige stroomlimiet in vergelijking met de nominale stroom van CB's. Dit komt omdat niet alle belastingen hetzelfde zijn, d.w.z. sommige belastingen zijn gelijktijdig (continu) terwijl andere niet-simultaan (niet-continu) zijn.

In geval van controversiële belastingen gedurende drie of meer uur, mag de belastingsstroom niet hoger zijn dan 80% van de nominale stroom van de stroomonderbreker en OCPD.

De 80% van een 30A stroomonderbreker is 24A. Op deze manier kan een 30A-circuit veilig worden gebruikt voor een 24A-circuit.

Met andere woorden, een belastingscircuit met 24A, de juiste grootte van de stroomonderbreker zou zijn:

24A / 0,8 =30A.

Voorbeeld 1: CB-maat voor 30A niet-controversiële belasting

• Een exacte 100% nominale stroomonderbreker van 30A kan worden gebruikt voor niet-continue belasting van 30A.

Voorbeeld 2: CB-maat voor 28A controversiële belasting

• In geval van continue belasting is een tarief van %125 van toepassing.
• 1,25 x 28 A =35A

Voorbeeld 3: CB-maat voor 30A niet-controversiële belasting &28A controversiële belasting

• =125% continue belasting + 100% niet-continue belasting
• =(1,25 x 28A ) + (30A)
• = 75A

Gerelateerde post: Verschil tussen relais en stroomonderbreker

Goed om te weten:

• Een extra grote stroomonderbreker die ter bescherming wordt gebruikt, kan de boiler of andere aangesloten apparaten beschadigen, en kan zelfs leiden tot brand door oververhitting.
• Een ondermaatse stroomonderbreker of dezelfde classificatie met belastingstroomonderbreker kan het circuit keer op keer uitschakelen en resetten. Gebruik de juiste maatbreker.
• Een enkelfasige stroomonderbreker kan niet worden gebruikt voor driefasige voedingsspanningsniveaus.
• Een 3-polige stroomonderbreker kan worden gebruikt op een 3-fasensysteem met 2- of 3-polige.
• Een 3-polige stroomonderbreker kan alleen worden gebruikt op een 1-fasensysteem en alleen als dit wordt aangegeven door de markeringen of als dit wordt aangegeven in de gebruikershandleiding.
• 30A stroomonderbreker en 10 gauge draad kunnen worden gebruikt op 240V AC voeding.
• Onderbreker kan niet groter zijn dan de stroomsterkte van de draad, behalve voor sommige belastingen zoals meer belastingen.

Daarnaast is een stroomonderbreker geschikt voor:

• 120V kan alleen worden gebruikt voor 120V.
• 240V kan worden gebruikt voor 120V, 240V maar niet voor 277V (commerciële toepassingen)
• 120-277 kan worden gebruikt voor 120V, 240V en 277V.
• 120V kan niet worden gebruikt op een 240V-circuit en vice versa.
• 15A, 120V kan niet worden gebruikt op 20A, 120V circuit.

Gerelateerd bericht: Het voltage en ampèrevermogen van schakelaar, stekker, stopcontact en stopcontact vinden

Circuit Breaker Size % en Amps Charts

De maximale veilige stroomlimiet is 80% van de nominale grootte van de stroomonderbreker, behalve sommige motoren. Houd er rekening mee dat de grootte van de stroomonderbreker de maximale stroomsterkte van kabel en draad niet mag verhogen. Hieronder vindt u de gegeven grafiek met het % van de maximale stroomwaarde van de stroomonderbreker voor verschillende soorten belastingstromen.

Type belasting	Maximale stroomonderbrekergrootte % van stroom
Ohmse belastingen, hitte, fornuizen, broodroosters, boilers, enz.	125%
Verlichtingsbelasting	125%
430-152 motoren hermetisch afgesloten*, airconditioners en warmtepompen	175%
Lassers	200%
MCP-onderbrekers voor motoren	125% of volgende grotere maat

* Motoren behalve hermetisch afgesloten 00-250% NEC

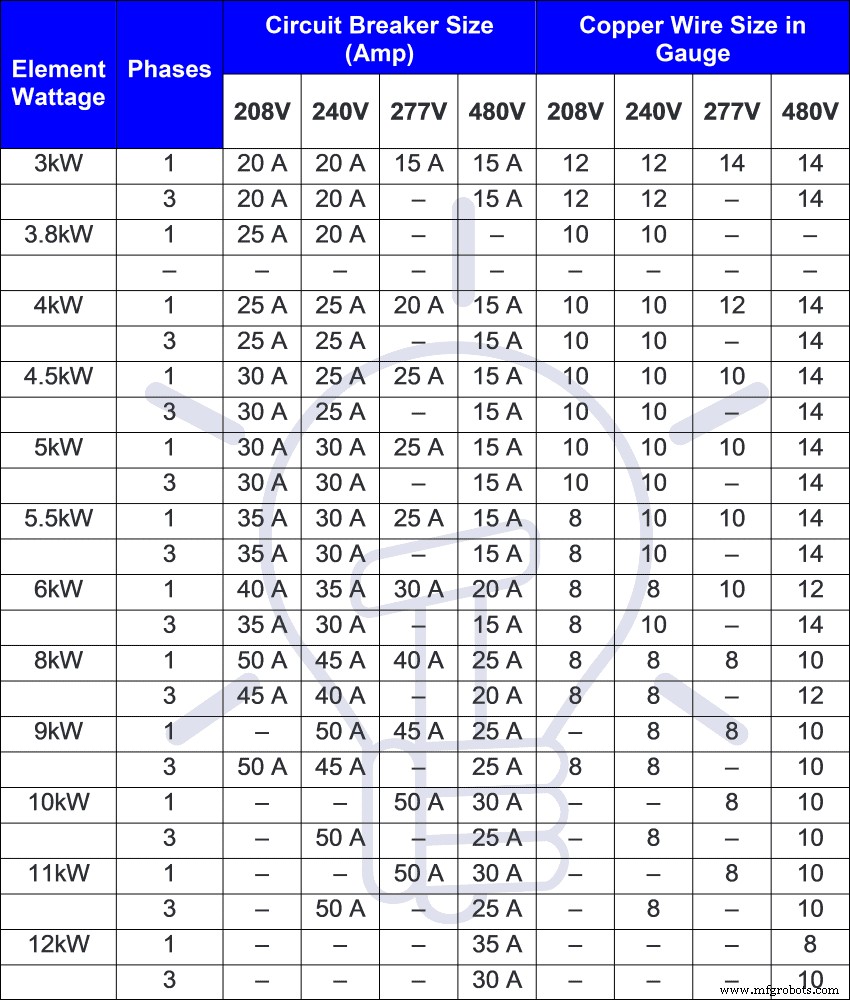

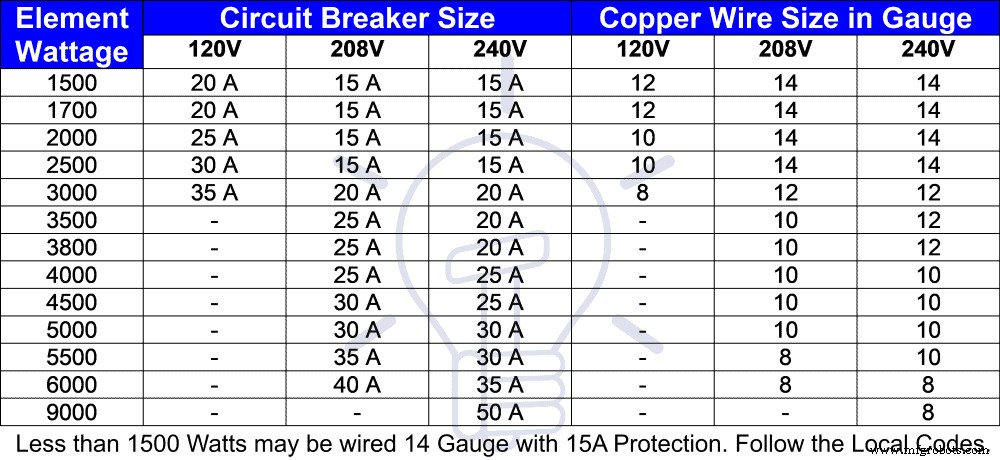

De volgende twee grafieken tonen de geschikte afmetingen van de stroomonderbrekers met draaddikte en verschillende spanningsniveaus.
