Series en parallelle smoorspoelen

Wanneer inductoren in serie zijn geschakeld, is de totale inductantie de som van de inductanties van de individuele inductoren. Om te begrijpen waarom dit zo is, moet u het volgende overwegen:de definitieve maatstaf voor inductantie is de hoeveelheid spanning die over een inductor valt bij een gegeven stroomsnelheid die er doorheen verandert.

Als inductoren in serie met elkaar zijn verbonden (dus dezelfde stroom delen en dezelfde stroomverandering zien), dan zal de totale spanning die is gedaald als gevolg van een verandering in stroom additief zijn met elke inductor, waardoor een grotere totale spanning ontstaat dan een van de afzonderlijke inductoren alleen. Een hogere spanning voor dezelfde stroomverandering betekent een grotere inductantie.

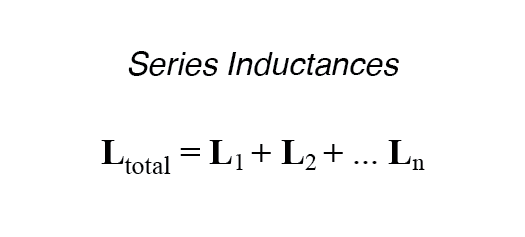

De totale inductantie voor serie-inductoren is dus meer dan die van een van de inductanties van de individuele inductoren. De formule voor het berekenen van de totale serie-inductantie is dezelfde vorm als voor het berekenen van serieweerstanden:

Wanneer inductoren parallel zijn aangesloten, is de totale inductantie kleiner dan die van een van de inductanties van de parallelle inductoren. Nogmaals, onthoud dat de definitieve maatstaf voor inductantie de hoeveelheid spanning is die over een inductor valt voor een gegeven stroomsnelheid erdoorheen.

Aangezien de stroom door elke parallelle inductor een fractie van de totale stroom zal zijn en de spanning over elke parallelle inductor gelijk zal zijn, zal een verandering in de totale stroom resulteren in minder spanningsval over de parallelle array dan voor een van de beschouwde inductoren afzonderlijk. Met andere woorden, er zal minder spanning vallen over parallelle smoorspoelen voor een gegeven stroomveranderingssnelheid dan voor elk van die smoorspoelen die afzonderlijk worden beschouwd, omdat de totale stroom wordt verdeeld over parallelle takken.

Minder spanning voor dezelfde stroomverandering betekent minder inductantie.

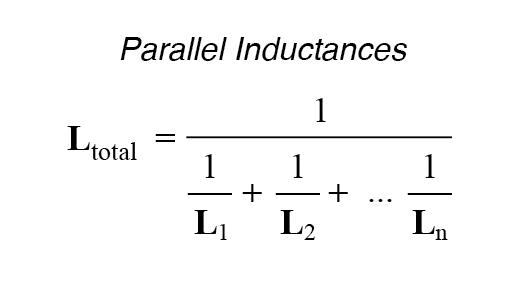

De totale inductantie is dus kleiner dan die van een van de inductanties van de individuele inductoren. De formule voor het berekenen van de parallelle totale inductantie is dezelfde vorm als voor het berekenen van parallelle weerstanden:

BEOORDELING:

• Inductanties worden in serie toegevoegd.
• Inductanties nemen parallel af.
