Wat is een verdeelbord?

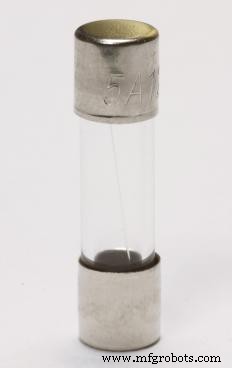

Een verdeelbord is een paneel of behuizing met de zekeringen, stroomonderbrekers en aardlekbeveiligingseenheden die worden gebruikt om elektrische stroom te distribueren naar talrijke afzonderlijke circuits of verbruikerspunten. Het bord heeft meestal een enkele inkomende stroombron en bevat een hoofdstroomonderbreker en een aardlek- of aardlekbeveiliging. Oudere verdeelborden kunnen een reeks zekeringen bevatten die de afzonderlijke circuits voeden; nieuwere installaties zijn meestal voorzien van mini-stroomonderbrekers. Afhankelijk van de installatiespecificaties kan een verdeelbord worden gebruikt om een- of driefasige voeding te distribueren. Hoewel de uitrusting, indelingen en wettelijke vereisten van verdeelborden van land tot land verschillen, blijven de basisprincipes van het "distribueren" van een enkele voeding naar verschillende individuele punten, terwijl de veiligheid en controle voor elk punt hetzelfde blijven.

Verdeelborden zijn gebruikelijk in de meeste industriële installaties en commerciële of residentiële gebouwen. De meeste bestaan ​​uit een paneel of behuizing die wordt geleverd met een enkele binnenkomende elektrische voedingskabel. De stroom wordt vervolgens verdeeld over verschillende kleine stroomonderbrekers of, in het geval van oudere kaarten, zekeringen die op hun beurt stroom leveren aan verschillende verbruikspunten of circuits. De kernfunctie van elk verdeelbord is om individuele circuits stroom te laten halen uit correct beoordeelde stroomonderbrekers en om die circuits te isoleren zonder de rest van de voeding te onderbreken. Het belangrijkste is echter dat het verdeelbord gebruikers en apparatuur beschermt tegen elektrische schokken of brand als gevolg van aardfouten.

De meeste verdeelborden hebben een enkele binnenkomende voedingskabel die meer- of enkelfasige stroom naar het bord voert. De stroomtoevoer van deze kabel wordt over het algemeen eerst aangesloten op een hoofdschakelaar, zekering of aardlekschakelaar (RCD). Met deze componenten kan het hele bord worden geïsoleerd voor reparaties in het geval van een hoofdonderbreker of zekering, terwijl de aardlekschakelaar beschermt tegen aardlekschokken en brandgevaar. In het geval van een enkelfasige voeding wordt de stroomtoevoer genomen van de hoofdonderbreker of RCD en overbrugd over de bovenkant van een reeks individuele zekeringen of ministroomonderbrekers. Meerfasige voedingen hebben doorgaans meerdere stroomonderbrekers voor elke fase en met elke groep overbrugd langs hun inkomende terminals. De nul- en aardaders van de voedingskabel worden vervolgens aangesloten op afzonderlijke busrails.

Kabels van de afzonderlijke stopcontacten, lichtcircuits of machinepunten worden vervolgens in de verdeelkast aan de andere kant van de voedingskabel gestoken. De spanningvoerende draden van elke kabel zijn aangesloten op stroomonderbrekers met de juiste nominale waarden en de nulleider en aardedraden op de juiste busway-bars. Dit creëert een distributieomgeving waarin elk circuit wordt gevoed door een geschikte stroomonderbreker en kan worden geïsoleerd als dat nodig is zonder de rest van de voeding te verstoren.

Het belangrijkste onderdeel van elk verdeelbord is echter de aardlekschakelaar. Dit is het onderdeel dat tussen de circuitgebruiker en potentieel dodelijke elektrische schokken en catastrofale branden staat. Om deze reden moeten deze eenheden correct worden beoordeeld, regelmatig worden getest en nooit worden omzeild. De oorzaak van een doorgeslagen stroomonderbreker of gesprongen zekering moet ook altijd worden onderzocht voordat een reset wordt uitgevoerd om mogelijke schade aan apparatuur of apparaten en elektrische schokken te voorkomen.
