Oneindige Spiegel Klok: Oneindige Elegantie Trefst Nauwkeurige Tijd

Onderdelen en Benodigdheden

Over Dit Project

We hebben een prachtig ontwerp dat je zowel voor jezelf kunt maken als als cadeau: de Oneindige Spiegel Klok. Wil je niet dat de spiegel die je bezit een oneindig uiterlijk heeft en tegelijkertijd de tijd aangeeft? We zijn erg blij om dit project met je te delen, gemaakt met RGB LED's die vandaag de dag wijd worden gebruikt. Je kunt leren hoe je een oneindige spiegelklok maakt door de video te bekijken.

Code

Arduino Code

#include <Adafruit_NeoPixel.h>
#include <stdio.h>
#include <DS1302.h>
#ifdef __AVR__
#include <avr/power.h>
#endif
#define PIN 8
#define NUMPIXELS 60
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel strip = Adafruit_NeoPixel(60, PIN, NEO_GRB + NEO_KHZ800);
namespace {
  byte ysaat;
  byte ydak;
  byte saat;
  byte dak;
  byte sn;
  byte kontrol=0;
  const int kCePin = 5;
  const int kIoPin = 6;
  const int kSclkPin = 7;
  DS1302 rtc(kCePin, kIoPin, kSclkPin);
}
void printTime() {
  Time t = rtc.time();
  saat=t.hr;
  dak=t.min;
  sn=t.sec;
  if(saat>=12){saat=saat-12;}
  pixels.setPixelColor(5*saat, pixels.Color(25,25,255));
  pixels.setPixelColor(dak, pixels.Color(0,200,10));
  pixels.setPixelColor(sn, pixels.Color(255,0,0));
  pixels.show();
  if(sn==0) {
    pixels.setPixelColor(dak-1, pixels.Color(0,0,0));
    pixels.setPixelColor(dak, pixels.Color(0,200,10));
    pixels.show();
    for(int i=1;i<60;i++) {
      pixels.setPixelColor(i, pixels.Color(0,0,0));
    }
  }
  if(dak==0) {
    pixels.setPixelColor(59, pixels.Color(0,0,0));
  }
}
void animasyon() {
  colorWipe(strip.Color(255, 0, 0), 25);
  colorWipe(strip.Color(0, 255, 0), 25);
  colorWipe(strip.Color(0, 0, 255), 25);
  theaterChase(strip.Color(127, 127, 127), 50);
  theaterChase(strip.Color(127, 0, 0), 50);
  theaterChase(strip.Color(0, 0, 127), 50);
  for(int i=1;i<60;i++) {
    pixels.setPixelColor(i, pixels.Color(0,0,0));
  }
}
void colorWipe(uint32_t c, uint8_t wait) {
  for(uint16_t i=0; i<strip.numPixels(); i++) {
    strip.setPixelColor(i, c);
    strip.show();
    delay(wait);
  }
}
void theaterChase(uint32_t c, uint8_t wait) {
  for (int j=0; j<10; j++) {
    for (int q=0; q < 3; q++) {
      for (uint16_t i=0; i < strip.numPixels(); i=i+3) {
        strip.setPixelColor(i+q, c);
      }
      strip.show();
      delay(wait);
      for (uint16_t i=0; i < strip.numPixels(); i=i+3) {
        strip.setPixelColor(i+q, 0);
      }
    }
  }
}
void yenisaat() {
  saat=ysaat;
  dak=ydak;
  Time t(2018, 2, 23, ysaat, ydak, 0, Time::kFriday);
  rtc.time(t);
}
int clockSet = 10;
int up = 11;
int down = 12;
void setup() {
  Serial.begin(9600);
  #if defined (__AVR_ATtiny85__)
  if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
  #endif
  strip.begin();
  strip.show();
  pixels.begin();
  pinMode(clockSet, INPUT);
  rtc.writeProtect(false);
  rtc.halt(false);
}
void loop() {
  if (kontrol==1) {
    pixels.setPixelColor(5*ysaat, pixels.Color(25,25,255));
    pixels.show();
    delay(100);
    pixels.setPixelColor(5*ysaat, pixels.Color(0,0,0));
    pixels.show();
    delay(100);
    if (digitalRead(up)==HIGH) {
      ysaat++;
      while(digitalRead(up)==HIGH);
      if(ysaat==12){ysaat=0;}
    }
    if (digitalRead(down)==HIGH) {
      ysaat--;
      while(digitalRead(down)==HIGH);
      if(ysaat==255){ysaat=11;}
    }
    pixels.setPixelColor(5*ysaat, pixels.Color(25,25,255));
    pixels.show();
    delay(100);
    pixels.setPixelColor(5*ysaat, pixels.Color(0,0,0));
    pixels.show();
    delay(100);
    yenisaat();
    if(digitalRead(clockSet)==HIGH) {
      while(digitalRead(clockSet)==HIGH) {
        pixels.setPixelColor(kontrol, pixels.Color(255,255,255));
        pixels.show();
      }
      pixels.setPixelColor(kontrol, pixels.Color(0,0,0));
      pixels.show();
      kontrol++;
      ysaat=saat; ydak=dak;
    }
  }
  if (kontrol==2) {
    if(digitalRead(clockSet)==HIGH) {
      kontrol++;
      while(digitalRead(clockSet)==HIGH) { }
      ysaat=saat; ydak=dak;
    }
    if (digitalRead(up)==HIGH) {
      ydak++;
      while(digitalRead(up)==HIGH);
      if(ydak==60){ysaat=0;}
    }
    if (digitalRead(down)==HIGH) {
      ydak--;
      while(digitalRead(down)==HIGH);
      if(ydak==255){ydak=59;}
    }
    pixels.setPixelColor(ydak, pixels.Color(0,205,10));
    pixels.show();
    yenisaat();
    delay(100);
    pixels.setPixelColor(ydak, pixels.Color(0,0,0));
    pixels.show();
    delay(100);
  }
  if (kontrol==3) {
    kontrol=0;
    yenisaat();
  }
  while (kontrol==0) {
    if(digitalRead(up)==HIGH) {
      animasyon();
    }
    if(digitalRead(clockSet)==HIGH) {
      kontrol++;
      while(digitalRead(clockSet)==HIGH);
      ysaat=saat; ydak=dak;
    }
    printTime();
  }
}

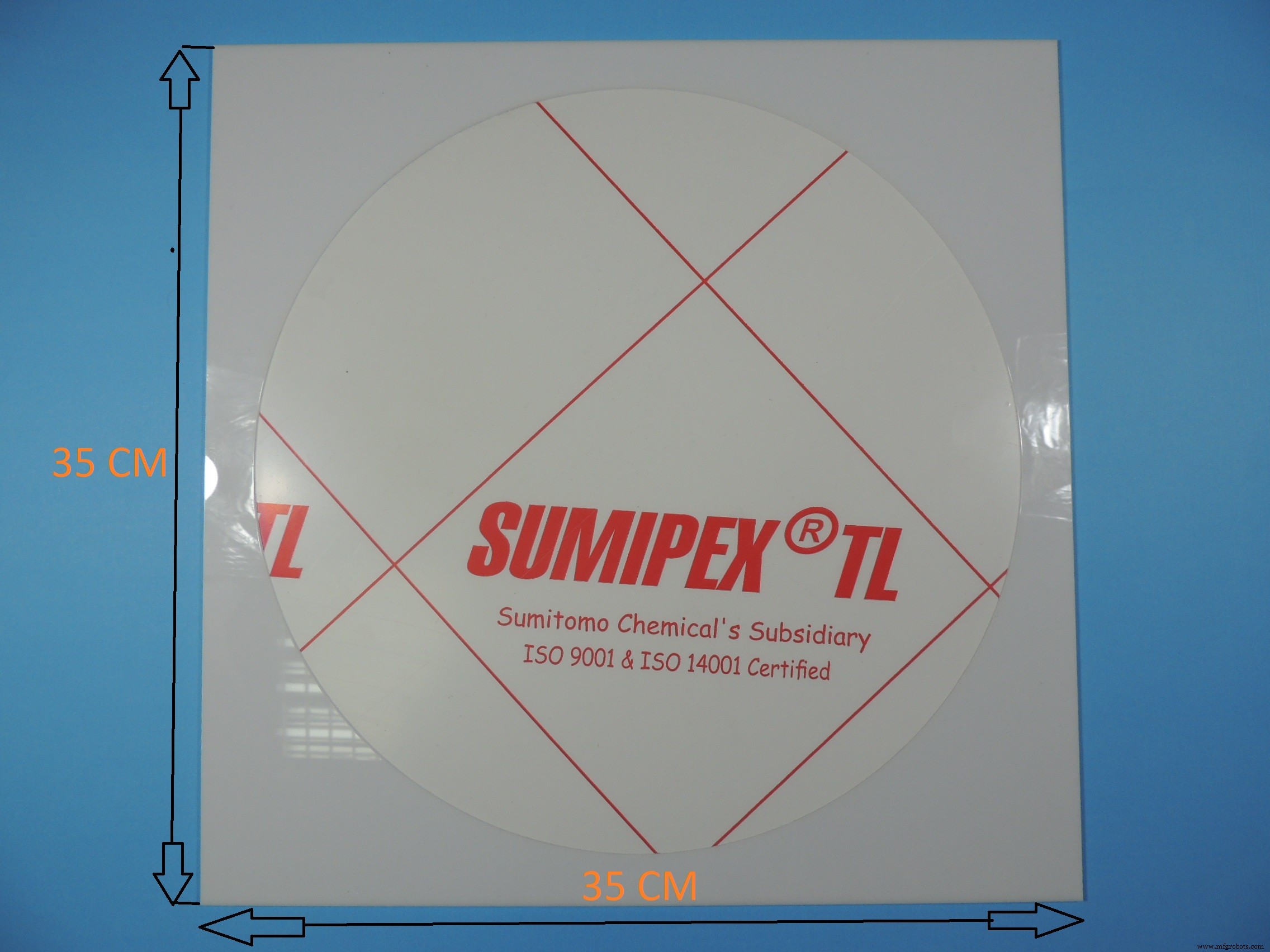

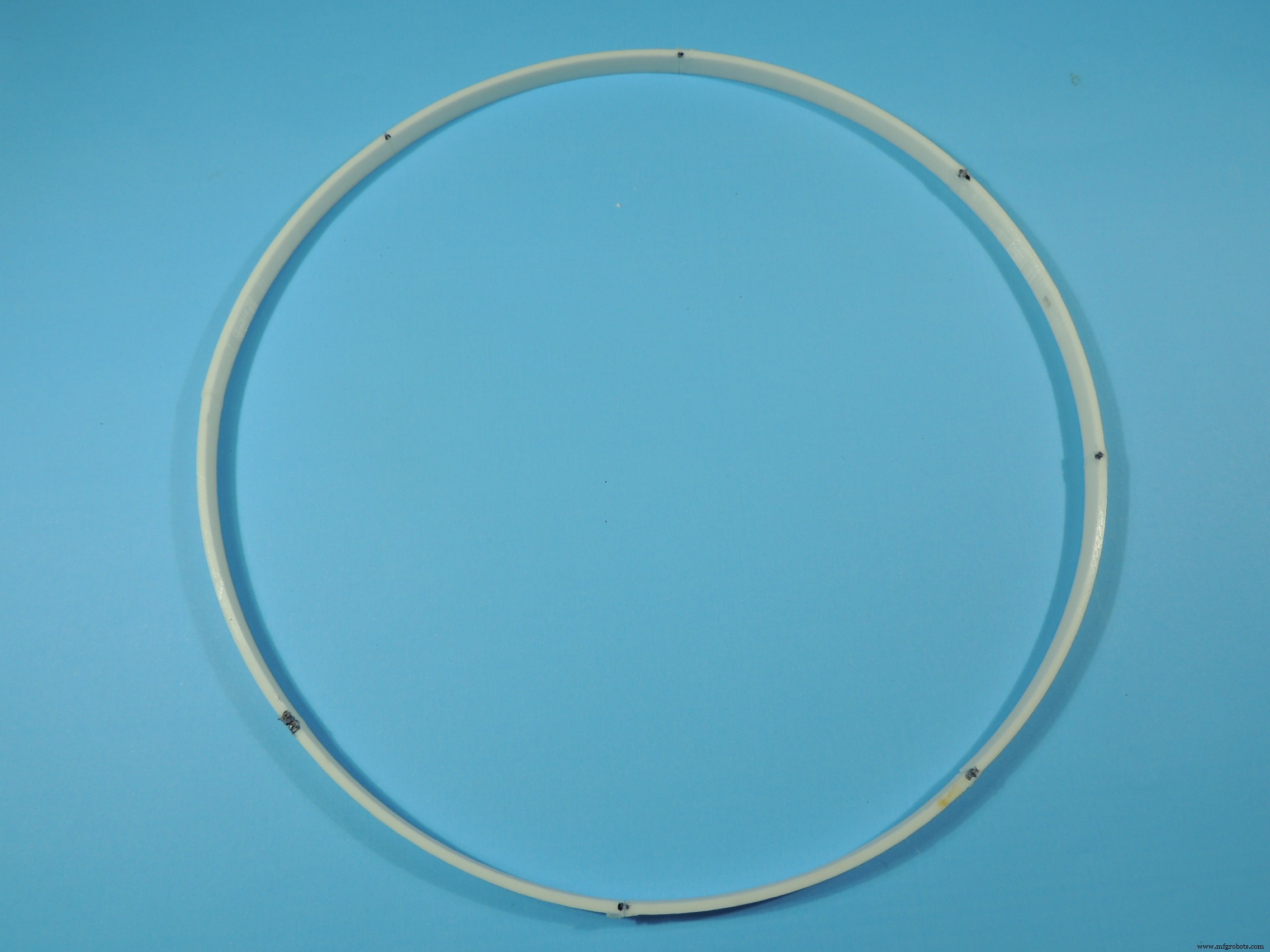

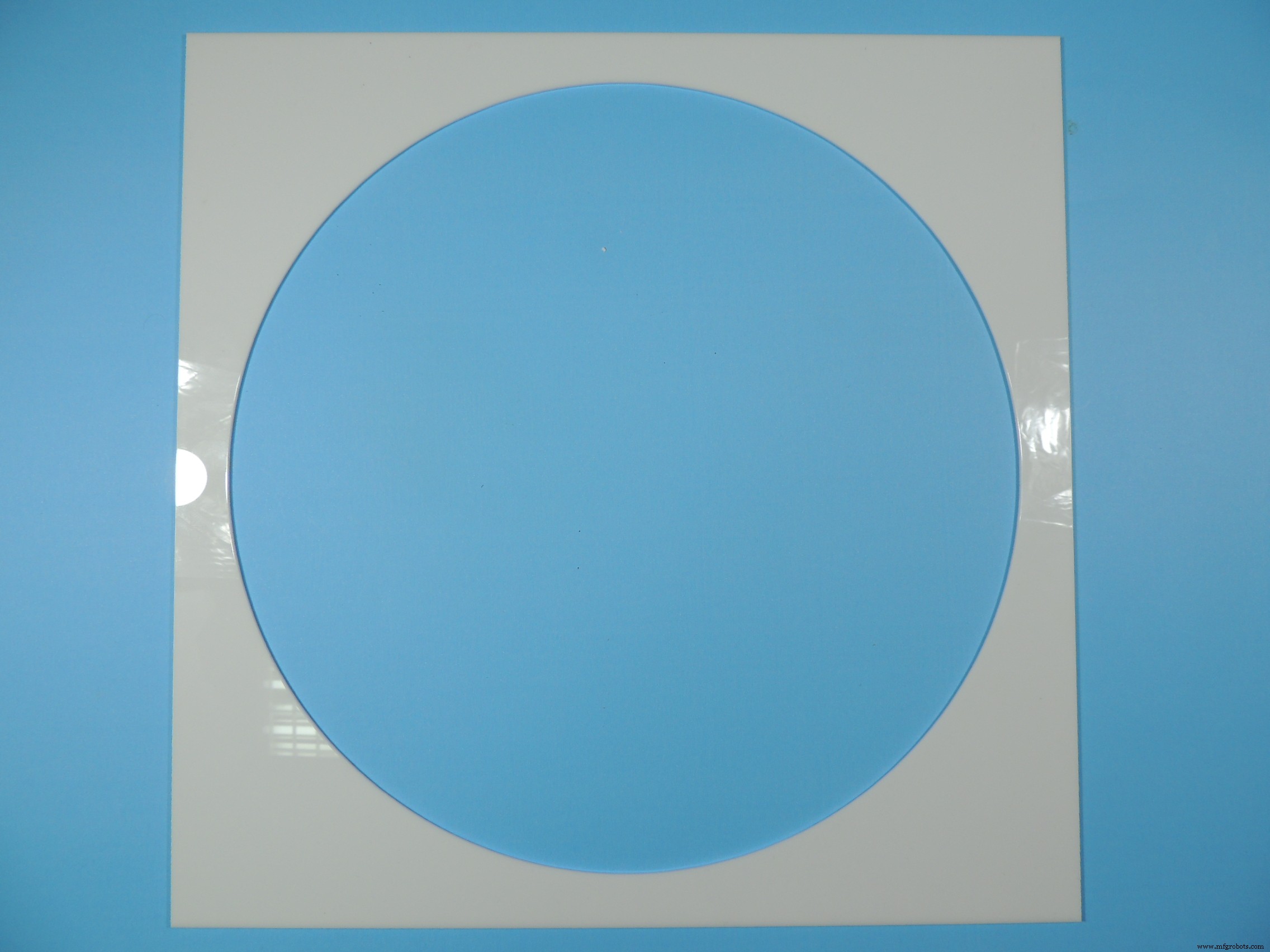

Aangepaste Onderdelen en Behuizingen

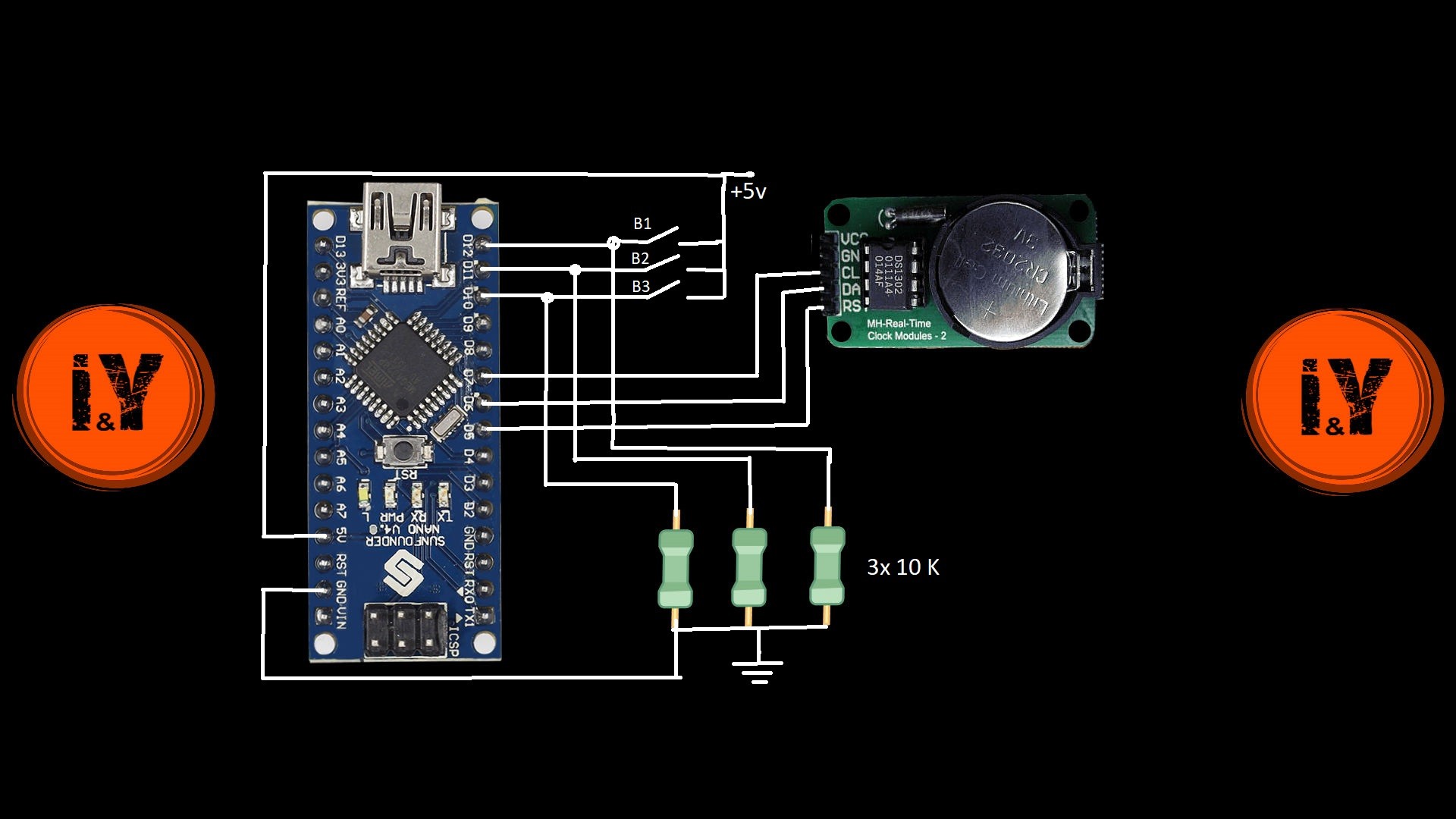

Schema's
