CNC-assen begrijpen: hoe 3-, 4- en 5-assige machines precisiefabricatie drijven

Computer numerical control (CNC) machines worden in precisiebewerkingsprocessen gebruikt om onderdelen te creëren. Ze zijn een vorm van subtractieve productie waarbij materialen van het basismetaal worden weggesneden totdat de vorm van het onderdeel ontstaat. Het is een freestechniek waarbij het metaal in de machine wordt gevoerd als roterende messen het werkstuk wegfrezen.

Wanneer men praat over CNC-precisiemachines, hoort men vaak de woorden "3-as, 4-as en 5-as". Maar wat betekenen deze termen voor CNC-machines? Laten we eens kijken naar wat assen verwijst naar in CNC-bewerking en waarom het belangrijk is om de juiste machine voor het project te hebben.

As-punten

As-punten op een CNC-machine verwijzen naar het aantal manieren waarop de freestechniek het werkstuk kan vormgeven. Er zijn typisch drie assen waar de machine langs werkt op een XYZ-vlak: X-as, Y-as en Z-as. De X-as vertegenwoordigt de verticale as. De Y-as vertegenwoordigt de horizontale as. De Z-as vertegenwoordigt de diepte.

Voor een CNC-machine kan de spindel omhoog en omlaag, van links naar rechts en heen en weer bewegen terwijl het werkstuk niet op de tafel beweegt. Deze drie specifieke bewegingen maken een 3-as CNC-machine. Het snijgereedschap op de spindel zal langs deze drie assen (XYZ) bewegen om de materialen van het werkstuk te verwijderen.

3-as Machine

Een 3-as machine is de meest voorkomende freesmachine die vandaag de dag nog steeds uitgebreid wordt gebruikt. Het is geschikt voor werkstukken die niet in een andere positie hoeven te bewegen om de metalen materialen te verwijderen en voor onderdelen die niet veel detail of diepte vereisen. Veelvoorkomende functies voor 3-as CNC-freesmachines zijn het frezen van nuten, het creëren van scherpe randen en het boren van gaten.

4-as Machine

Men kan ook horen over een 4-as CNC-machine. Een 4-as machine draait hetzelfde op de drie assen: omhoog en omlaag, van links naar rechts en heen en weer. Echter, het roteert ook langs de X-as, een A-as genoemd. Het werkstuk zelf wordt geroteerd, aangezien deze beweging de rotatiemessen toestaat om het onderdeel langs de B-as te snijden. De machine kan het onderdeel ook automatisch omkeren, zodat de snijgereedschappen aan beide kanten kunnen werken.

Een 4-as machine is geschikt voor uittredingen of gaten die langs de zijkant van het werkstuk moeten worden gecreëerd. Een 4-as machine kan ook graveren en continu snijden uitvoeren.

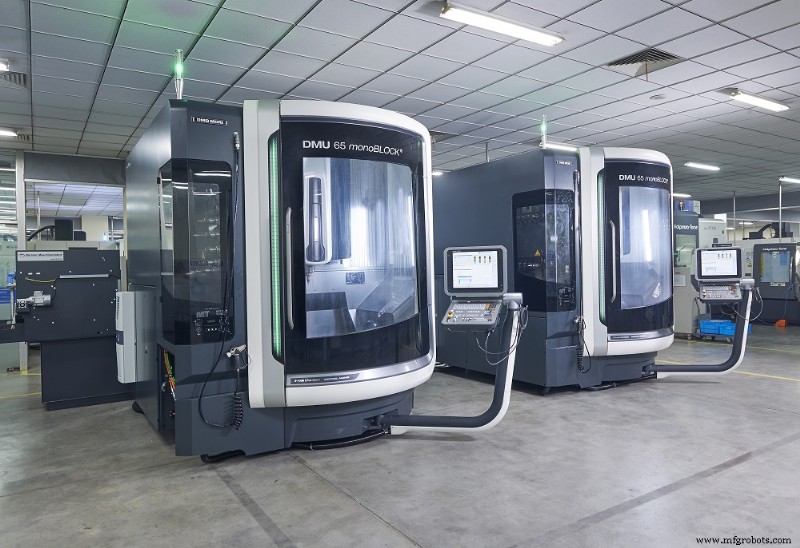

5-as Machine

Net als een 3-as machine kan een 5-as CNC-machine de spindel langs het XYZ-vlak bewegen. Echter, voor dit specifieke type machine, kan de oriëntatie van het werkstuk of de oriëntatie van de tafel of spindel ook langs twee van deze drie assen bewegen. Er kan rotatie zijn om de X-as (A-as), om de Y-as (B-as) of om de Z-as (C-as). Deze beweging stelt het werkstuk in staat om op 5 kanten tegelijk te worden gesneden.

Een 5-as machine kan worden gebruikt voor ingewikkelde en precise onderdelen, zoals die gebruikt in de auto- of medische industrie, of voor complexe onderdelen die veelvoorkomend zijn voor luchtvaarttoepassingen. Deze CNC-machine biedt verhoogde nauwkeurigheid samen met hogere kwaliteitsafwerkingen.

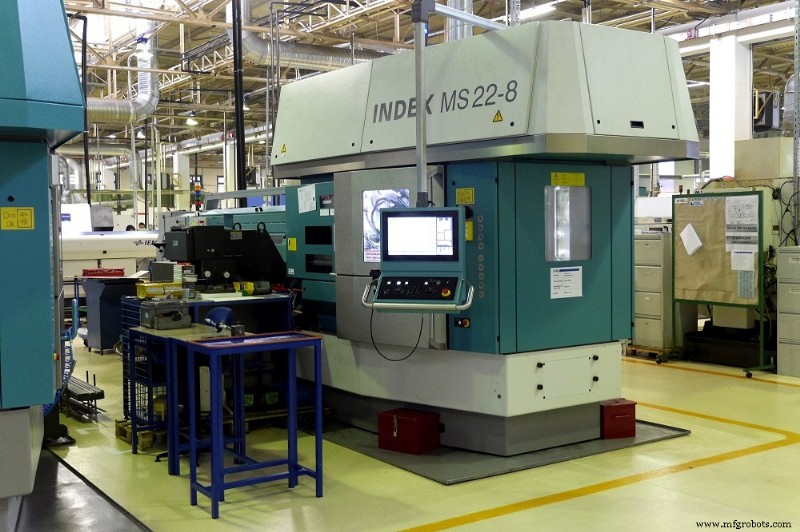

7-as Machine

Een 7-as CNC-machine kan ook een bewerkingscentrum genoemd worden. Het werkt veel op een 5-as machine waarbij de spindel over het XYZ-vlak beweegt en 2 extra assen heeft die het bewegen van het werkstuk, de tafel of de spindel omvatten. Er is rotatie om de X-as (A-as), Y-as (B-as) en Z-as. De laatste rotatie betreft het wringen van de E-as, wat bestaat uit de arm van de spindel. Net als 5-as machines, voert een 7-as machine frees- en draaiwerk uit op het werkstuk.

Een 7-as machine is zeer efficiënt bij het creëren van complexe onderdelen die langer en slanker zijn. Deze machines worden vaak gebruikt voor het fabriceren van militaire en luchtvaartcomponenten.

Voor meer informatie over CNC-freesmachines voor uw volgende project, neem contact op met Impro.
