Stapsgewijze handleiding voor het bedraden van 2-weg & 3-weg neon pilotlichtschakelaars

Hoe 2- en 3-weg neon pilotlichtschakelaars te bedraden

Wat is een pilotlichtschakelaar en hoe te bedraden?

Een pilotlichtschakelaar bevat een schakelaar en een ingebouwde neonlamp die oplicht wanneer de schakelaar AAN staat en stroom doorloopt naar het verlichtingspunt of een andere aangesloten belasting of apparaat.

Pilotlichtschakelaars worden meestal gebruikt en geïnstalleerd in tunnels, corridors, kelders, zolders en garagelichten waar ze gemakkelijk zichtbaar zijn vanaf de schakelaarlocatie.

De meeste pilotlichtschakelaars hebben de neutrale draad nodig, terwijl een speciaal geval eenpolige schakelaar direct via de fase draad kan worden aangesloten en de neutrale draad via de belasting neutrale draad wordt verbonden door het speciale mechanisme binnenin de schakelaar.

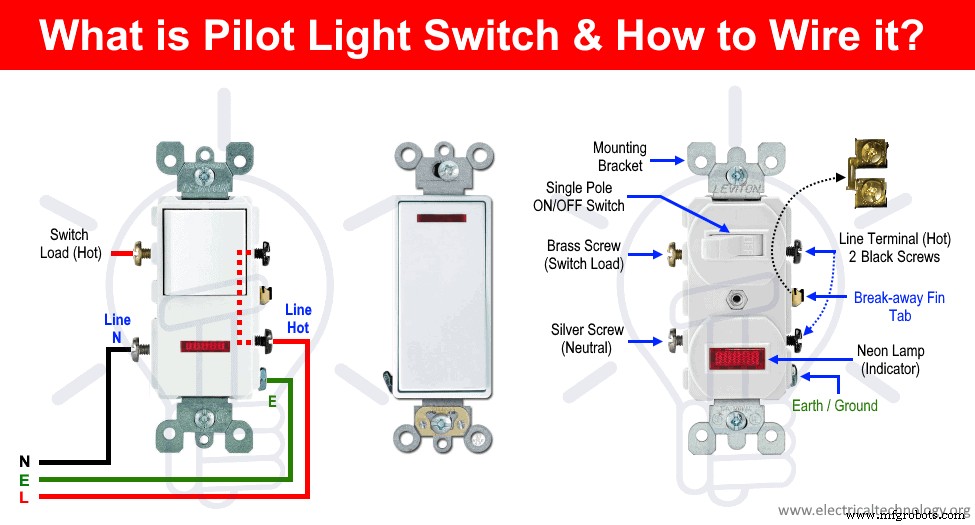

De basistype pilot neonlichtschakelaar kan bedraad worden zoals een combinatie van schakelaar en stopcontactapparaat zoals in figuur getoond. Houd er rekening mee dat er een afbreekbare vin-tab zit (zoals in schakelaar/stopcontact combinatie) die intact is aan de lijn (fase) terminalzijde, d.w.z. de fase draad kan aan de enkele messing (of goud) terminal worden aangesloten in plaats van beide terminals.

De neutrale draad van de CB en aardedraad moeten aan de zilveren terminal en groene terminal worden aangesloten respectievelijk. De schakelaar belastingterminal kan verbonden worden met het verlichtingsarmatuur of een andere belasting, bv. afzuigventilator.

Op deze manier, wanneer de schakelaar AAN staat, stroomt stroom door de schakelaar naar de aangesloten belasting, het pilotlicht (neonlamp als indicator) begint te branden. Ook wanneer de schakelaar UIT staat en de belasting losgekoppeld is, gaat het pilotlicht ook UIT.

• Gerelateerd artikel: Hoe een stopcontact te bedraden? Stopcontact bedradingsschema's

Een 2-weg neon pilotlichtschakelaar bedraden met gloeilamp

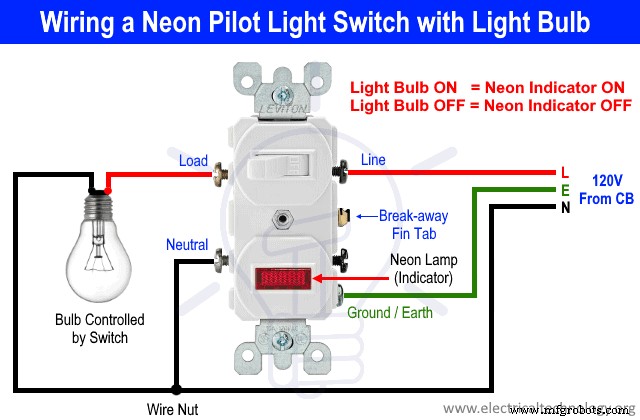

Het volgende eenvoudige bedradingsschema toont hoe een pilot neonlichtschakelaar met een verlichtingspunt te bedraden. Het schema toont duidelijk dat de levende draad (lijn of fase) is verbonden met de zwarte terminal aan de lijnkant. Houd er rekening mee dat de afbreekbare vin-tab intact zit tussen de twee zwarte terminals aan de lijnkant, d.w.z. beide zwarte terminals zijn intern verbonden en slechts een enkele draad kan aan de fase draad worden aangesloten.

De neutrale draad is verbonden met de zilveren terminal van de pilotschakelaar alsook de gloeilamp, terwijl de groene terminal verbonden is met de aarde/erding. Ten slotte is de gloeilamp verbonden met de schakelaar belastingterminal (messing of goud). Op deze manier werkt de bedradingsaansluiting als volgt:

• Schakelaar AAN = Gloeilamp AAN = Neon pilotlichtindicator AAN
• Schakelaar UIT = Gloeilamp UIT = Neon pilotlichtindicator UIT

Goed om te weten:

Cooper en Leviton pilotlichtschakelaars zijn hetzelfde, maar de terminals (lijn en neutraal) zitten aan tegenovergestelde kanten, behalve de aardterminal, maar de aardterminal zit in het midden bij Cooper pilot neonlichtschakelaar, terwijl bij Leviton pilotlichtschakelaar hij onderaan zit. Het bovenstaande bedradingsschema toont de Leviton pilotlichtschakelaar. Raadpleeg de gebruiksaanwijzing van de specifieke neonlicht- of andere schakelaar voor installatie of raadpleeg een erkende en professionele elektricien.

Gerelateerde bedrading:

• Hoe een GFCI-stopcontact te bedraden? – GFCI-bedradingsschema's
• Hoe een AFCI-stopcontact te bedraden? – AFCI-bedradingsschema's

Een 3-weg pilotlichtschakelaar bedraden

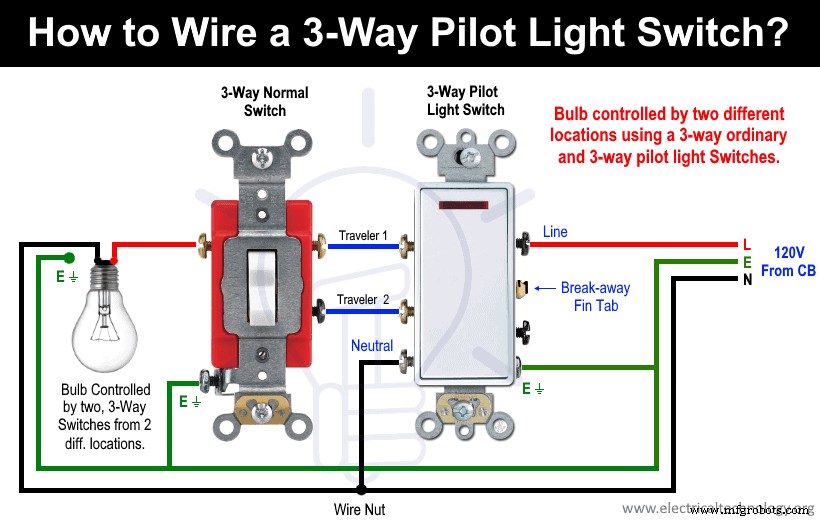

Dit bedradingsschema toont hoe een 3-weg pilotlichtschakelaar te bedraden zoals hieronder gegeven. Omdat het een 3-weg schakelbedrading is, hebben we twee schakelaars gebruikt: één is een gewone 3-weg schakelaar en de tweede is een 3-weg pilotlichtschakelaar.

Het doel van deze 3-weg schakelbedrading is de gloeilamp vanaf twee verschillende plaatsen te bedienen (net als de 3-weg schakeling in trappenhuisbedrading) terwijl een pilotlichtschakelaar gebruikt wordt. We hebben slechts één 3-weg pilotlichtschakelaar gebruikt (je kunt er twee of meer gebruiken) met een gewone 3-weg schakelaar. Om de gloeilamp vanaf meer dan 2 plaatsen te bedienen, gebruik een intermediaire of vier-weg schakelaar tussen de 3-weg schakelaars.

In deze bedrading zijn de twee messing of gouden terminals via reisdraden met elkaar verbonden, terwijl de lijnterminal verbonden is met de fase draad van de circuitautomaat. De messing terminal van de gewone 3-weg schakelaar is verbonden met de gloeilamp. Op dezelfde manier is de neutrale draad verbonden met de lamp alsook de zilveren terminal van de pilot neonlichtschakelaar. Ten slotte is de aardedraad verbonden met beide schakelaars en het verlichtingsarmatuur.

Op deze manier wordt de lamp bediend vanaf twee verschillende locaties met een 3-weg pilotlichtschakelaar en een gewone 3-weg schakelaar.

Goed om te weten:

Twee-weg schakelaar of drie-weg schakelaar?

"Drie-weg" is de Noord-Amerikaanse (VS) term voor dit type schakelaar gebruikt in deze tutorial. De meeste Engelssprekende landen (VK/EU) noemen ze "twee-weg". De term voor het paar draden die de twee schakelaars verbinden, varieert ook: "strappers" bij de Britten en "travelers" in de VS.

Bedrading van pilotlicht GFCI-stopcontact met pilotlichtschakelaars

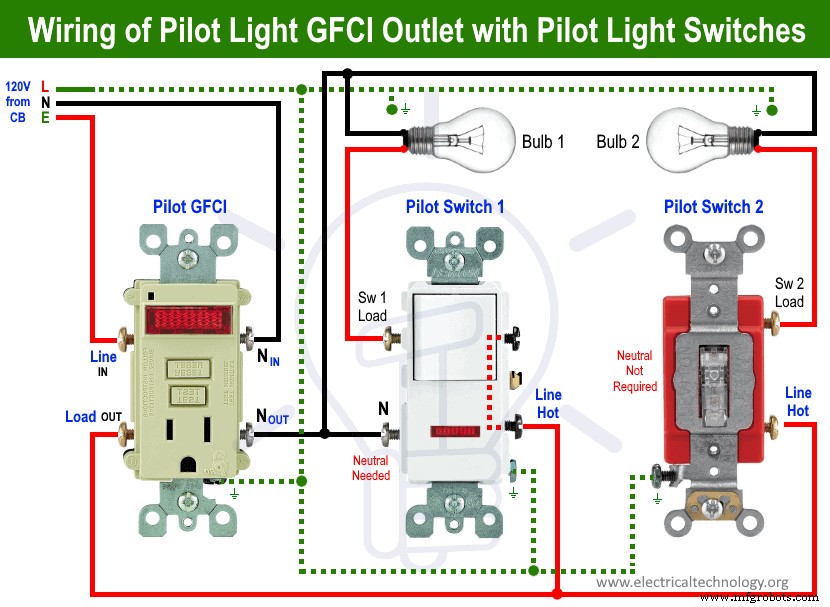

Het volgende bedradingsschema toont hoe een pilotlicht GFCI te bedraden met andere beschermde pilotlichtschakelaars. Houd er rekening mee dat we twee verschillende pilotlichtschakelaars hebben gebruikt: pilot neonlichtschakelaar 1 heeft een actieve neutrale draad nodig, terwijl pilotlichtschakelaar 2 geen neutrale draad vereist. Houd er rekening mee dat er geen afbreekbare vin-tab zit tussen de twee lijnterminals van de GFCI zoals in combinatieapparaat of pilot neonlichtschakelaar.

Zoals we weten is elke belasting verbonden aan de load-kant van de GFCI beschermd tegen grondfouten. Dezelfde regel geldt hier: beide pilotlichtschakelaars zijn verbonden met de load-kant van de GFCI. Met andere woorden: de gloeilampen verbonden aan beide neon pilotlichtschakelaars zijn GFCI-beschermd.

Belangrijke opmerkingen:

• We hebben rood gebruikt voor fase, zwart voor neutraal, groen voor aarde en blauw voor reisdraden ter illustratie. Volg de kleurencodes van je eigen regio volgens NEC, IEC, etc.
• Gebruik de juiste spanning en amperwaarde van de schakelaar met de passende draaddikte en de juiste MCB-afmeting volgens de belastingwaarde.
• Schakel de hoofdafschakelaar uit om te zorgen dat de stroomvoorziening UIT staat voordat je een stopcontact bedraadt.
• Neem contact op met een geautoriseerde en bekwalificeerde elektricien voor stopcontactinstallatie als je niet zeker bent van de bedradingsschema's.
• De auteur is niet aansprakelijk voor enige verliezen, letselschade of schade voortvloeiend uit de weergave of het gebruik van deze informatie of als je een circuit op verkeerde manier probeert. Wees voorzichtig want het gaat om elektriciteit en elektriciteit is gevaarlijk.
