MQ2-gassensor werkt en zijn toepassingen

Sensoren zijn de elektronische apparaten die worden gebruikt voor interactie met de buitenomgeving. Er zijn verschillende soorten sensoren beschikbaar die licht, geluid, rook, nabijheid enz. kunnen detecteren. Met de komst van de technologie zijn deze beschikbaar in zowel analoge als digitale vormen. Naast het vormen van een communicatie met de buitenomgeving, zijn sensoren ook een cruciaal onderdeel van veiligheidssystemen. Brandsensoren worden gebruikt om de brand te detecteren en tijdig de juiste voorzorgsmaatregelen te nemen. Voor een soepele werking van besturingssystemen en gevoelige elektronica worden vochtigheidssensoren gebruikt om de vochtigheid in de unit te handhaven. Een van dergelijke sensoren die in veiligheidssystemen worden gebruikt om schadelijke gassen te detecteren, is de MQ2-gassensor.

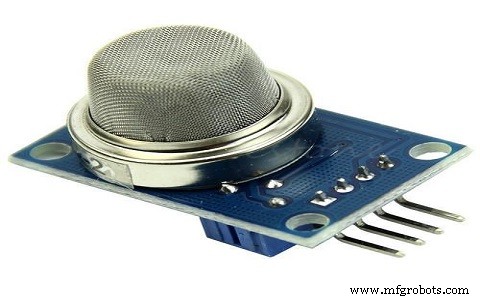

Wat is een MQ2-gassensor?

MQ2-gassensor is een elektronische sensor die wordt gebruikt voor het meten van de concentratie van gassen in de lucht, zoals LPG, propaan, methaan, waterstof, alcohol, rook en koolmonoxide.

MQ2-gassensor is ook bekend als chemiresistor. Het bevat een detectiemateriaal waarvan de weerstand verandert wanneer het in contact komt met het gas. Deze verandering in de weerstandswaarde wordt gebruikt voor de detectie van gas.

MQ2 is een gassensor van het metaaloxide-halfgeleidertype. Gasconcentraties in het gas worden gemeten met behulp van een spanningsdelernetwerk dat in de sensor aanwezig is. Deze sensor werkt op 5V DC spanning. Het kan gassen detecteren in de concentratie van 200 tot 10000ppm.

Werkingsprincipe

Deze sensor bevat een sensorelement, voornamelijk keramiek op basis van aluminiumoxide, gecoat met tindioxide, ingesloten in een roestvrijstalen gaas. Aan het sensorelement zijn zes verbindingspoten bevestigd. Twee kabels zijn verantwoordelijk voor het verwarmen van het sensorelement, de andere vier worden gebruikt voor uitgangssignalen.

Zuurstof wordt geadsorbeerd op het oppervlak van het meetmateriaal wanneer het aan hoge temperatuur in de lucht wordt verwarmd. Dan worden donorelektronen die aanwezig zijn in tinoxide aangetrokken naar deze zuurstof, waardoor de stroom wordt voorkomen.

Als er reducerende gassen aanwezig zijn, reageren deze zuurstofatomen met de reducerende gassen, waardoor de oppervlaktedichtheid van de geadsorbeerde zuurstof afneemt. Nu kan er stroom door de sensor vloeien, die analoge spanningswaarden genereerde.

Deze spanningswaarden worden gemeten om de gasconcentratie te kennen. Spanningswaarden zijn hoger wanneer de gasconcentratie hoog is.

Toepassingen

Deze sensoren worden gebruikt om de aanwezigheid van gassen in de lucht zoals methaan, butaan, LPG en rook te detecteren, maar ze kunnen geen onderscheid maken tussen gassen. Ze kunnen dus niet zien welk gas het is.

Moduleversie van deze sensor kan worden gebruikt zonder interface met een microcontroller en is handig bij het detecteren van slechts één bepaald gas. Deze kan alleen het gas detecteren. Maar als ppm moet worden berekend, moet de sensor zonder module worden gebruikt.

Deze sensor wordt ook gebruikt voor het bewaken van de luchtkwaliteit, het alarmeren van gaslekken en voor het handhaven van milieunormen in ziekenhuizen. In industrieën worden deze gebruikt om lekkage van schadelijke gassen te detecteren.

Enkele van de alternatieven van de MQ2-gassensor zijn MQ-6-, M-306A-, AQ-3-sensoren. Om te detecteren welk gas heb je de MQ2 Gassensor gebruikt?
