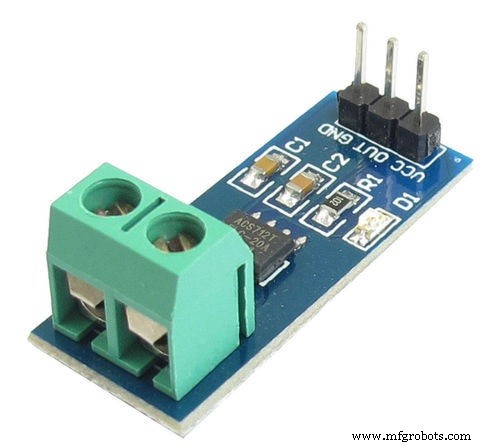

ACS712 Stroomsensor: Hoe Het Werkt en Belangrijke Toepassingen

Wat Is de ACS712 Stroomsensor?

De ACS712 is een volledig geïntegreerde, lineaire stroomsensor IC die gebaseerd is op het Halleffect. Hij biedt geïsoleerde, nauwkeurige meting van zowel AC- als DC-stroom. De sensor heeft een isolatiespanning van 2,1 kV RMS en vereist een eenvoudige 5 V voeding, wat hem ideaal maakt voor veiligheidskritische of industriële toepassingen.

De sensor is beschikbaar in varianten van 5 A, 20 A en 30 A en levert een gekalibreerde analoge uitgangsspanning die evenredig is met de gemeten stroom. Deze uitgang kan direct worden uitgelezen door de ADC van een microcontroller of gebruikt worden in analoge regellussen.

Werkprincipe

De sensor werkt op basis van het Halleffect: wanneer stroom door het koperen geleidingspad in de IC vloeit, ontstaat er een magneetveld. Een Hall-sensor, net onder dit pad geplaatst, detecteert dit magneetveld en zet het om in een spanning die evenredig is met de stroomsterkte.

Het apparaat gebruikt indirecte meting, waardoor een shuntweerstand overbodig wordt en stroomverlies en thermische drift worden voorkomen. Omdat het magneetveld dicht bij de sensor wordt gemeten, biedt de ACS712 een hoge nauwkeurigheid en zeer lage hysteres.

Belangrijke pinout:

• Pin 1–4: Stroomgeleidingspad (geïsoleerd van de rest van de schakeling)
• Pin 5: Signaalmassa
• Pin 6: FILTER – hier kan een externe condensator worden aangesloten om de bandbreedte in te stellen
• Pin 7: Analog uitgang (spanning evenredig met stroom)
• Pin 8: Voeding (5 V)

Toepassingen van de ACS712

Dankzij zijn isolatie, lage kosten en gemakkelijke integratie, wordt de ACS712 in een breed scala scenario's gebruikt:

• Motorbesturingsschakelingen – realtime stroommonitoring voor momentregeling
• Schakelende voedingen – detectie van belastingstroom en overstroombeveiliging
• Automotieve elektronica – monitoring van accu- en dynamostroom
• Huisapparaten – veilige werking van hoogspanningsapparaten (bijv. 230 V AC belasting)
• Energiemanagementsystemen – voeden van nauwkeurige stroomgegevens naar een microcontroller voor verbruikstracking
• Piekdetectie en gelijkrichtingstufen in ADC-frontends
• Fouttolerante schakelingen – gebruik van de sensoruitgang om overstroomcondities te latchen

Omdat de uitgangsspanning lineair is met de stroom, kan deze direct worden gekoppeld aan een Arduino, STM32, ESP32 of elke microcontroller met een ADC. Een simpele kalibratiecurve (typisch 185 mV/A voor de 5 A variant) stelt je in staat de gemeten spanning terug te rekenen naar ampère met minimale verwerking.

Typisch Gebruiksscenario: Monitoring van een 230 V AC Belasting

Sluit de ACS712 in serie met de belasting aan. Het geïsoleerde stroompad van de sensor meet de werkelijke lijnstroom zonder de microcontroller bloot te stellen aan netsspanning. De analoge uitgang wordt voorgegeven aan de ADC van de microcontroller, die vervolgens de momentane en RMS-stroomwaarden berekent voor weergave of besturing.
