Zes primaire lekkagemechanismen in MOS-transistoren begrijpen
Lekstroom kan aanzienlijk bijdragen aan stroomdissipatie, met name naarmate apparaten schalen naar lagere drempelspanningen. Hieronder onderzoeken we de zes meest voorkomende lekkagepaden in moderne MOS-transistoren.
In short-channel MOSFETs domineren de volgende lekkagemechanismen:
- Reverse-bias p-n junction lekkage
- Subthreshold lekkage
- Drain-induced barrier lowering (DIBL)
- Threshold-voltage roll-off
- Temperatuurafhankelijkheid
- Gate-oxide tunneling (direct en Fowler-Nordheim)
- Hot-carrier injectie in de gate oxide
- Gate-induced drain lowering (GIDL)
- Punch-through lekkage
Kennis van basis MOSFET-operatie helpt de nuances van elk mechanisme te begrijpen.
1. Reverse-bias p-n junction lekkage
Tijdens normale operatie zijn de drain-source en substrate junctions van een MOSFET reverse-biased. Lekkage in deze junctions ontstaat door minority-carrier drift/diffusie en avalanche generatie. De omvang hangt af van dopingconcentratie en junction-oppervlakte. In zwaar gedopte regio's wordt band-to-band tunneling (BTBT) het dominante lekkagepad, met name onder elektrische velden boven 10⁶ V/cm.

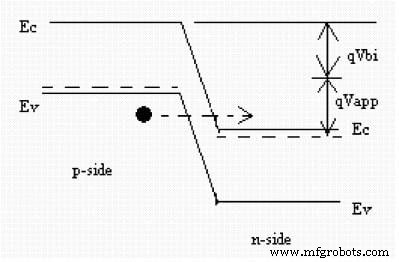

Figuur 1. Band-to-band tunneling in een reverse-biased p-n junction van een MOS-transistor. Courtesy: K. Roy et al., "Leakage current mechanisms and leakage reduction techniques in deep-submicrometer CMOS circuits," IEEE Proc., vol. 91, no. 2, Feb 2003.
2. Subthreshold lekkage
Wanneer de gate-spanning onder de drempelspanning (Vth) ligt maar boven nul, opereert de transistor in de weak-inversion regio. Minority carriers bestaan nog steeds, en voor |VDS| > 0.1 V treedt de volledige spanningsval over de drain-substrate junction op, wat resulteert in een diffusie-gedomineerde stroom.
Drain-Induced Barrier Lowering (DIBL)
In short-channel apparaten overlappen de depletion regio's van drain en source, wat de potentieelbarrière bij de source verlaagt. Dit stelt carriers in staat om in het kanaal te injecteren zelfs wanneer VGS < Vth, wat subthreshold lekkage verhoogt. DIBL is meer uitgesproken bij hoge drain-spanningen.
Threshold-Voltage Roll-Off
Het verkorten van het kanaal verlaagt Vth omdat de depletion regio's verder in het kanaal indringen, effectief de benodigde gate-spanning voor inversie reducerend. Lagere Vth versterkt subthreshold stroom direct, wat schaalt als ~1/Vth.
Temperatuurafhankelijkheid
Verhoogde temperaturen verlagen Vth en verhogen de thermische snelheid van carriers, wat leidt tot hogere subthreshold lekkage. Ontwerpers moeten rekening houden met dit effect bij het specificeren van temperatuurmarges.
3. Gate-oxide tunneling lekkage
Ultra-dunne gate oxides (≤ 1.5 nm) genereren elektrische velden sterk genoeg voor elektronen om te tunnelen van de substrate naar de gate en vice versa. Twee primaire tunneling mechanismen bestaan:
- Fowler-Nordheim tunneling – elektronen kruisen een driehoeksbarrière.
- Direct tunneling – elektronen kruisen een trapeziumvormige barrière.

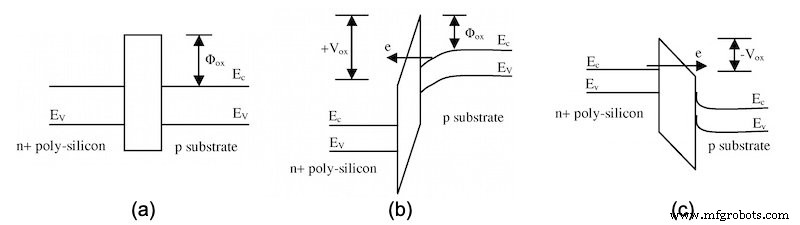

Figuur 2. Energiebanddiagrammen van een MOS-transistor in flat-band (a), positieve gate bias (b) en negatieve gate bias (c) condities.

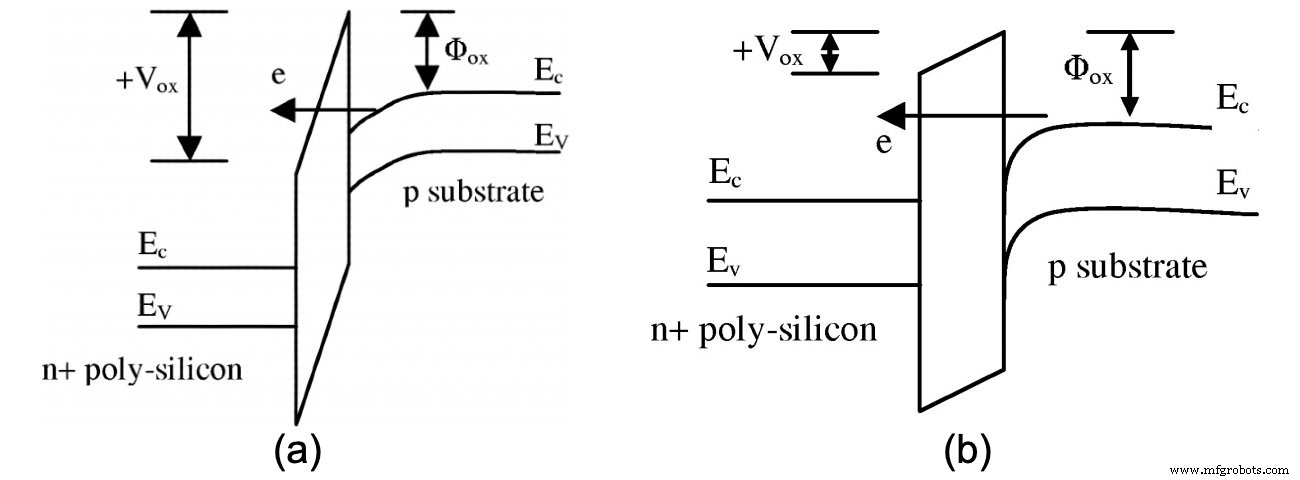

Figuur 3. (a) Fowler-Nordheim tunneling door een driehoeksbarrière; (b) Direct tunneling door een trapeziumvormige barrière.
4. Hot-carrier injectie
In de buurt van de source-kanaal junction kunnen hoge elektrische velden carriers versnellen tot energieën die de Si/SiO₂ bandverschuiving overschrijden. Deze hot carriers kruisen de interface naar de gate oxide, wat een geleidelijke toename van lekkage en uiteindelijke apparatge-degradatie veroorzaakt.

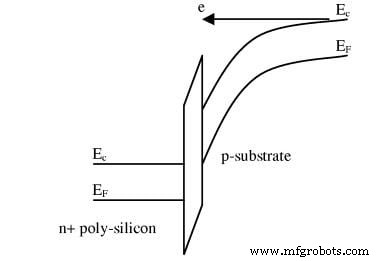

Figuur 4. Energiebanddiagram die hot-carrier injectie van het kanaal naar de gate oxide illustreert.
5. Gate-Induced Drain Lowering (GIDL)
In een NMOS op een p-type substrate, accumuleert een negatieve gate-spanning gaten aan de gate-oxide interface, wat het oppervlak effectiever doopt. Dit creëert een dunne depletion regio langs de drain-substrate interface, wat het elektrische veld versterkt. Het hoge veld triggert avalanche vermenigvuldiging en BTBT, wat minority carriers genereert die in de substrate gedreven worden, wat lekkage toevoegt.

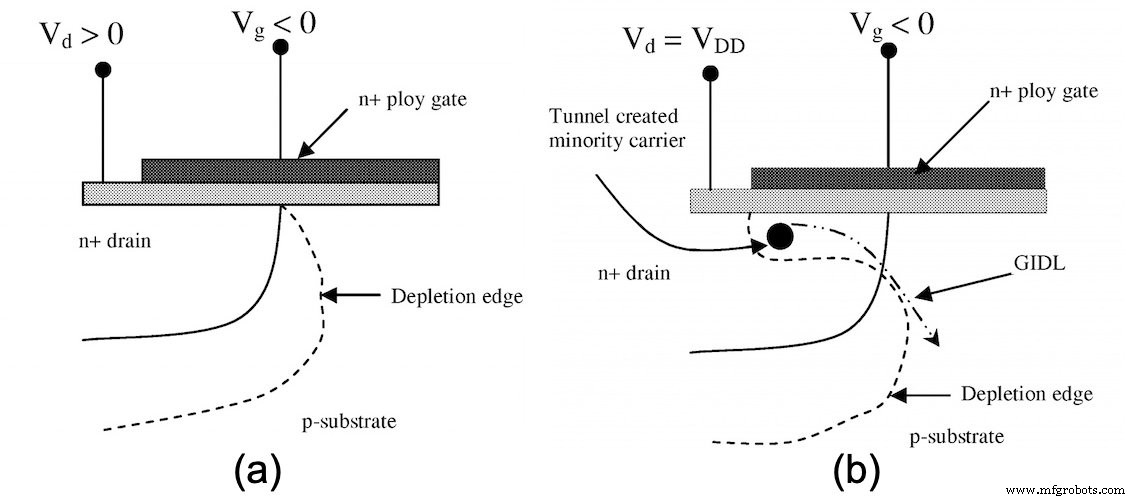

Figuur 5. (a) Dunne depletion regio aan de drain-substrate interface; (b) GIDL stroomvia avalanche en BTBT mechanismen.
6. Punch-through lekkage
Wanneer de depletion regio's van drain en source volledig overlappen,崩溃t de potentieelbarrière tussen hen samen. Dit punch-through effect stelt carriers van de source in staat om direct in de substrate te traverseren en potentiële de drain te bereiken, wat een significant lekkagepad creëert.
Het begrijpen van deze zes lekkagemechanismen is essentieel voor het ontwerpen van low-power, high-performance MOS-apparaten. Voor verdere discussie, laat gerust een reactie achter.
