Nieuwe videoconverter test APIX3 automotive infotainmentschermen

Er is een nieuwe zelfstandige HDMI-APIX3-convertermodule gelanceerd voor het testen van auto-infotainment met hoge resolutie en geavanceerde rijhulpsystemen (ADAS).

Inova Semiconductors zei dat de module, ontwikkeld door zijn partner ARRK Engineering, de gemakkelijke weergave van videosignalen van elke HDMI-bron op APIX3-compatibele autodisplays mogelijk maakt. Bovendien beschikt de converter over flexibele firmware die eenvoudige analyse van APIX3-schermen en ongecompliceerde foutopsporing van het onderdeel mogelijk maakt. Zowel beeld- als besturingsgegevens kunnen worden verzonden. De resolutie van de HDMI-interface kan automatisch of handmatig worden aangepast aan het respectievelijke APIX3-display. Een complexe regeleenheid kan worden gesimuleerd door bestuurdersfuncties te integreren. Het is ook mogelijk om MII (media-onafhankelijke interface) Ethernet-gegevens te ontvangen en te evalueren.

APIX3 (automotive pixel link) is Inova Semiconductor's derde generatie meerkanaals serializer/deserializer-technologie voor videotoepassingen met hoge resolutie in motorvoertuigen. Gebruikt in infotainment en ADAS, kan gelijktijdig meerdere beeldschermverbindingen opzetten met een bandbreedte tot 12 Gbit/s en ondersteunt zowel HD- als Ultra HD-beeldschermen.

De nieuwe HDMI-APIX3-converter ondersteunt systeemontwikkelaars en voertuigfabrikanten bij de ontwikkeling, validatie en release van complexe APIX3-netwerkinfotainmentoplossingen. Bij de ontwikkeling van displays is het zowel geschikt als algemene meettechniek en videobron als bijvoorbeeld voor het testen van de duurzaamheid van displays.

Het wordt ook gebruikt voor het beoordelen van nieuwe conceptideeën van een OEM, rapid prototyping of gerichte HMI-ontwikkeling die nauwkeurig moeten worden aangepast aan de betreffende toepassingsomgeving. Omdat de HDMI-APIX3-converter neerwaarts compatibel is met de APIX2-interface, kan hij ook worden gebruikt met schermen van de vorige generatie.

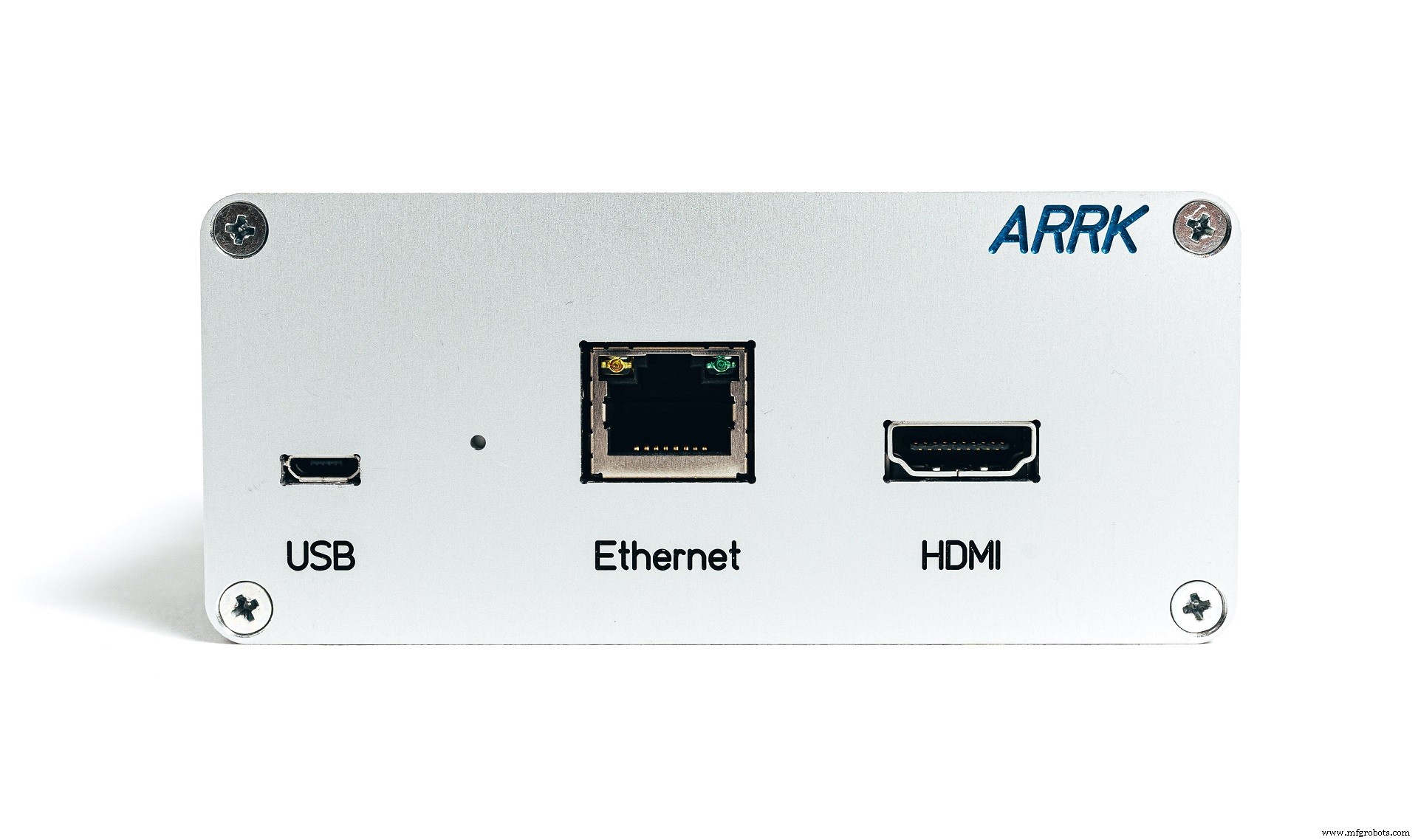

De compacte HDMI-APIX3-module meet 105 mm x 46 mm x 80 mm en weegt 250 g. Aan de voorzijde bevindt zich elk één interface voor de USB-, Ethernet- en HDMI-aansluiting. Aan de achterkant kan de aansluiting van de APIX3-component worden getest, een voedingsspanning van 12 VDC en een verwisselbare SD-kaart. Het stroomverbruik van de converter is 2,7 W. De geïntegreerde microcontroller regelt alle belangrijke functies van de APIX3-converter. Het coördineert bijvoorbeeld het weergavegegevenskanaal van de HDMI-interface, zodat de videogegevens worden verzonden in het formaat voor het aangesloten scherm. Dit betekent dat de resolutie van de HDMI-interface op elk moment tijdens runtime kan worden aangepast. Dit maakt het eenvoudig om de gewenste beeldinhoud op het weergaveapparaat af te spelen om uitgebreide tests en analyses uit te voeren.

ARRK Engineering is gespecialiseerd in productontwikkeling, met expertise in elektronica en software, CAE, materialen, akoestiek, composieten, carrosserie en hoogspanningsopslag, aandrijflijn, chassis, interieur en exterieur, optische systemen, passieve veiligheid en thermisch beheer.
